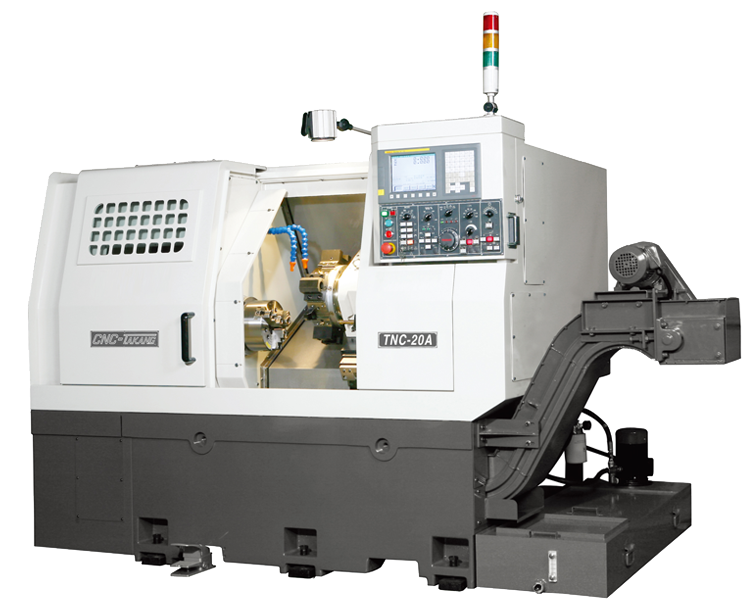

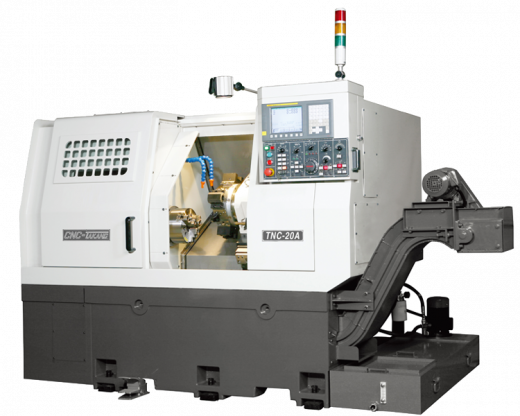

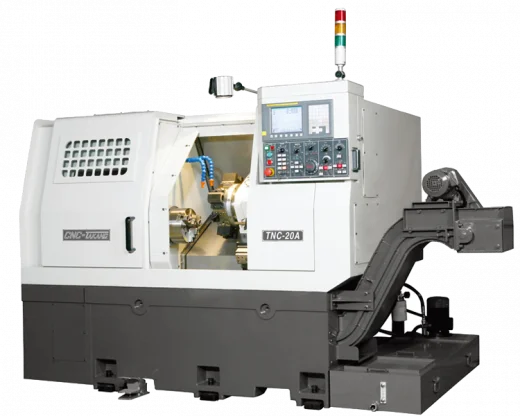

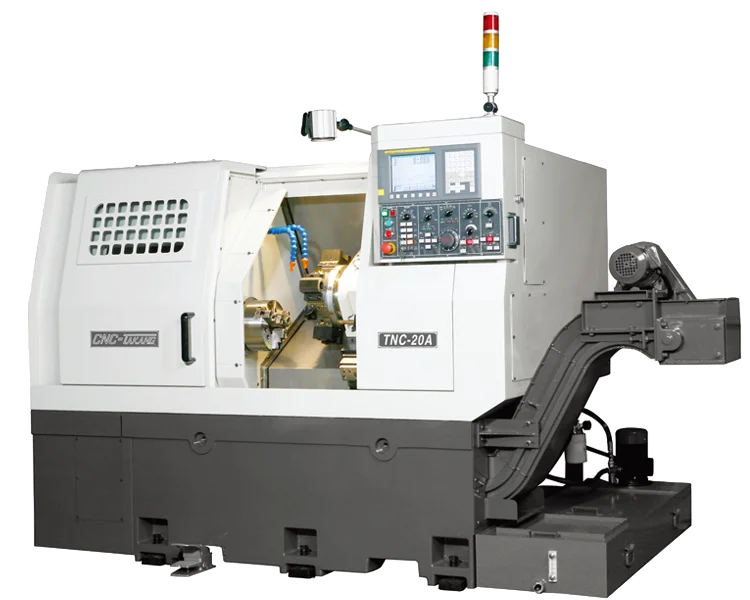

Станина серии TNC с углом наклона 30 градусов представляет собой цельную отливку с плотным зерном, установленную на чугунном основании.
Широко расставленные закаленные и шлифованные направляющие в сочетании с шариковым винтом диаметром 32 мм. ШВП по оси Z обеспечивают исключительную жесткость. Направляющие покрыты Turcite B для устранения прерывистого движения, минимизации износа и сохранения точности в течение длительного времени.
Высокая жесткость, тяжелые режимы обработки и простота в эксплуатации. Наклонная конструкция станины способствует легкому удалению стружки.

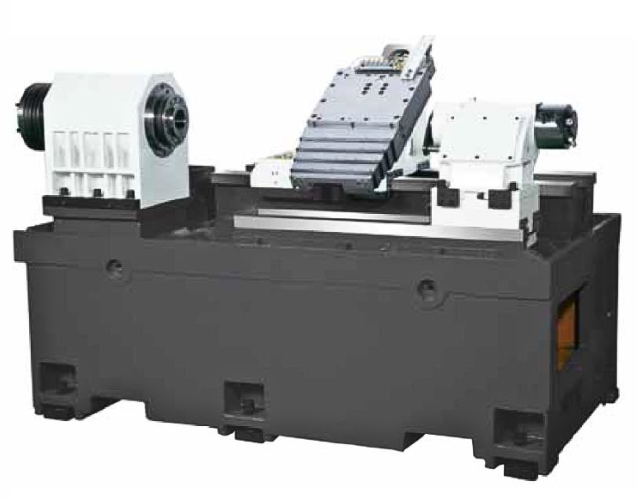

станина
Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка. За счет учтенной эргономики, станок позволяет производить высокоэффективную обработку, несмотря на компактные размеры.

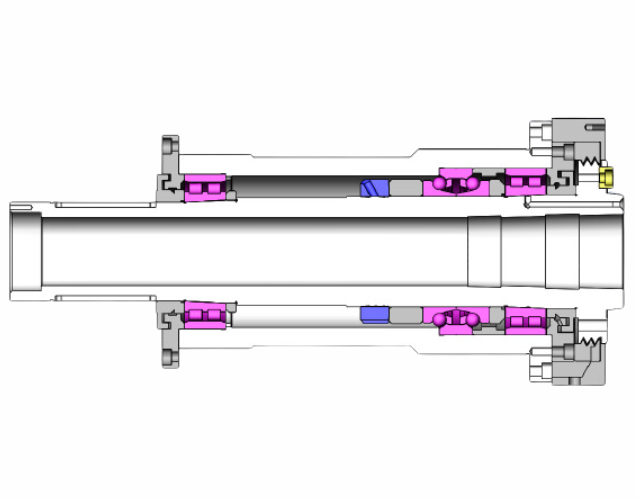

шпиндель
Шпиндель оборудован тремя двухрядными подшипниками для улучшения точностных характеристик станка. Повышенная точность шпинделя 0,0015 мм.

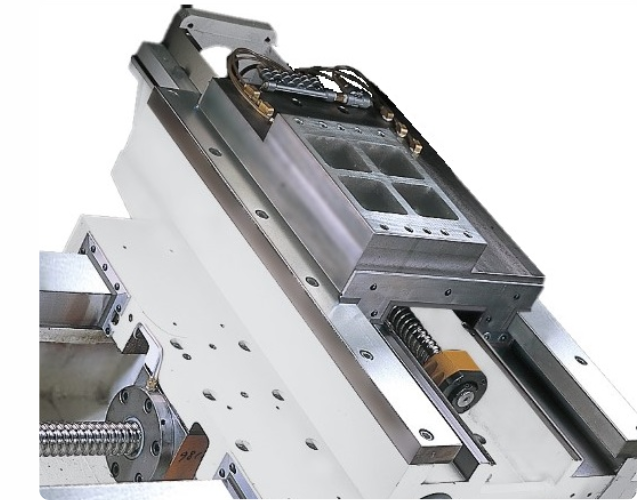

направляющие

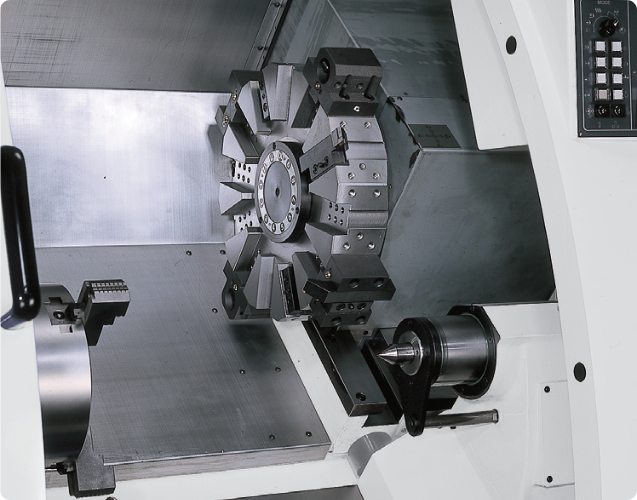

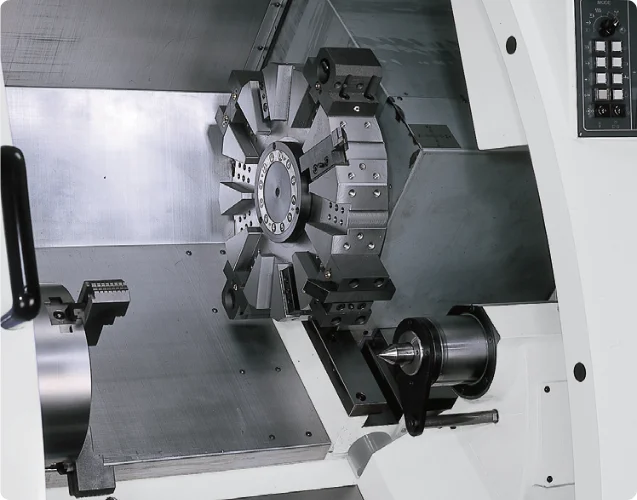

инструментальная система

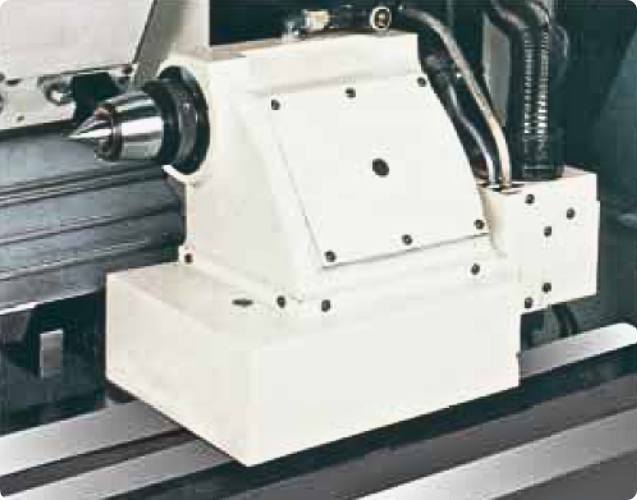

задняя бабка
Гидравлическая задняя бабка с программируемым перемещением пиноли.

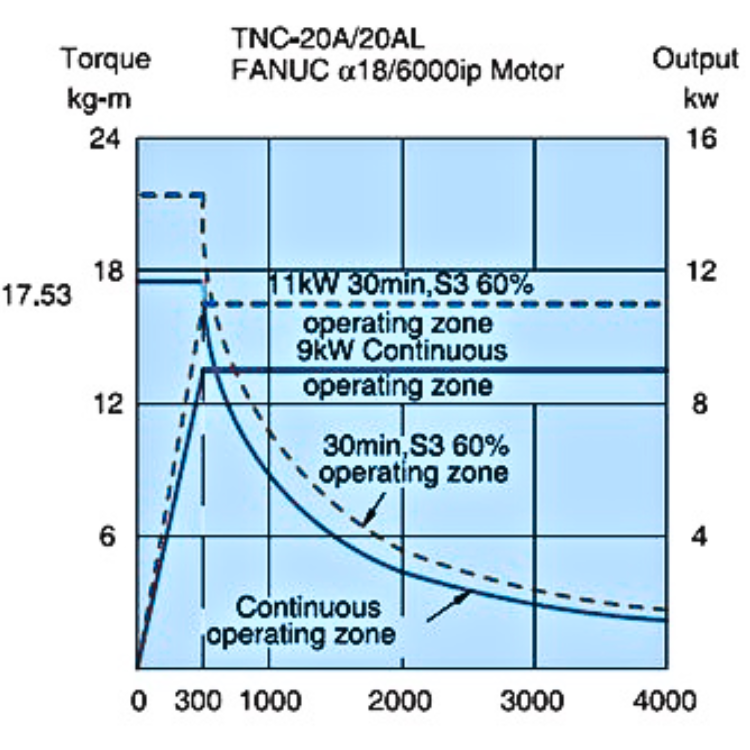

Диаграмма «Мощность – крутящий момент
|
Наименование |
Ед.изм. |
|
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
460 |
|
Диаметр обработки над суппортом |
мм |
280 |
|
|
Расстояние между центрами |
мм |
660 |
|
|
Ширина станины |
мм |
360 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая |
кВт |
9/11 |
|
Скорость вращения шпинделя |
об/мин |
4000 |
|
|
Диаметр прутка |
мм |
52 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
62 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
150 |
|
Перемещение по оси Z |
мм |
560 |
|
|
Ускоренное перемещение по оси X |
м/мин |
15 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
15 |
|
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
гидравлическая |
|
Диаметр расточной державки |
мм |
Ø32 |
|
|
Задняя бабка |
Перемещение пиноли |
мм |
80 |
|
Диаметр пиноли |
мм |
70 |
|
|
Конус пиноли |
|
МТ4 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-T |
|
Масса станка |
кг |
4600 |
|
