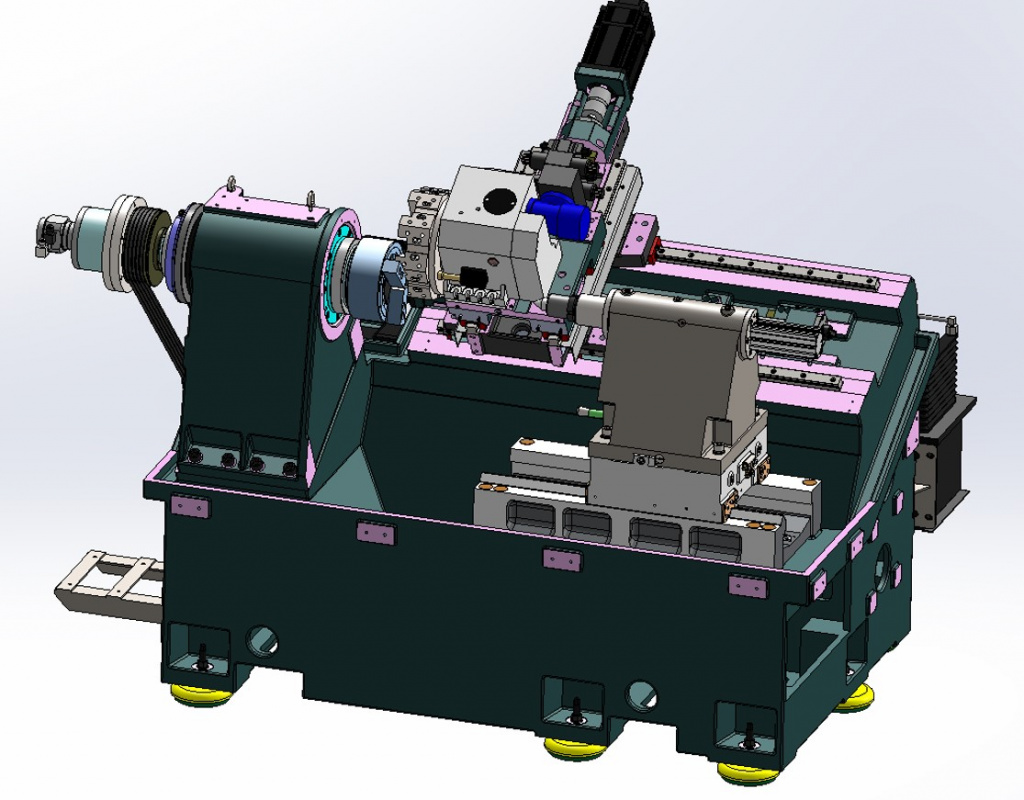

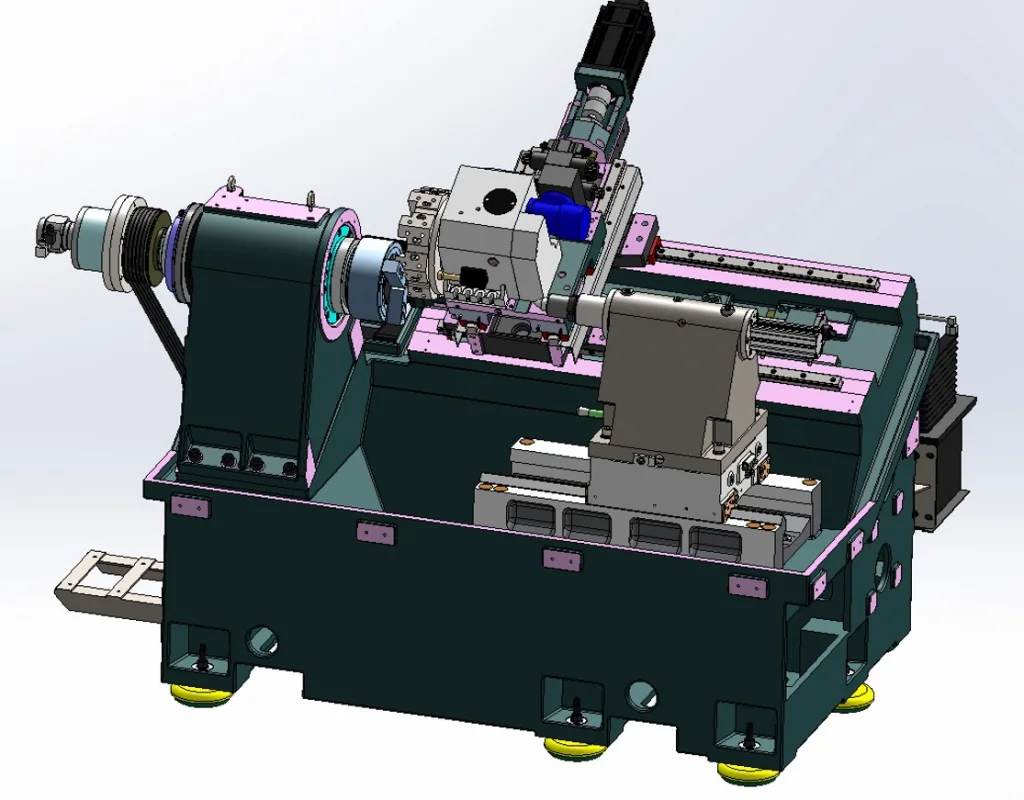

Станина

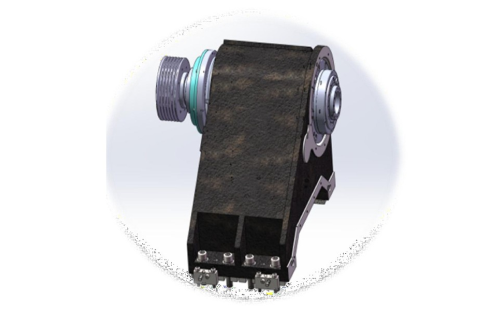

Передняя бабка

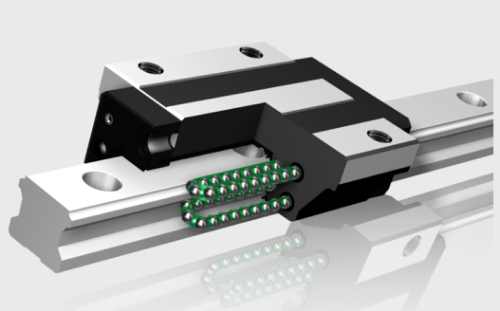

Направляющие

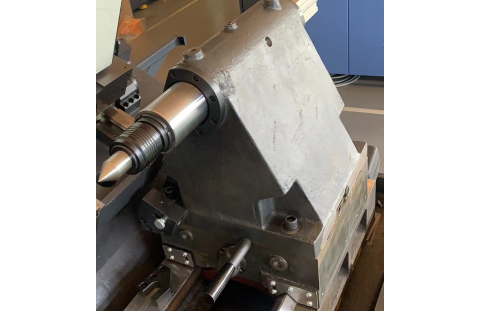

Задняя бабка
Инструментальная система

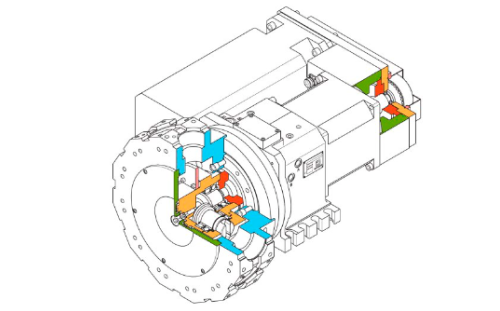

12-ти позиционная приводная револьверная головка BMT-55 позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.

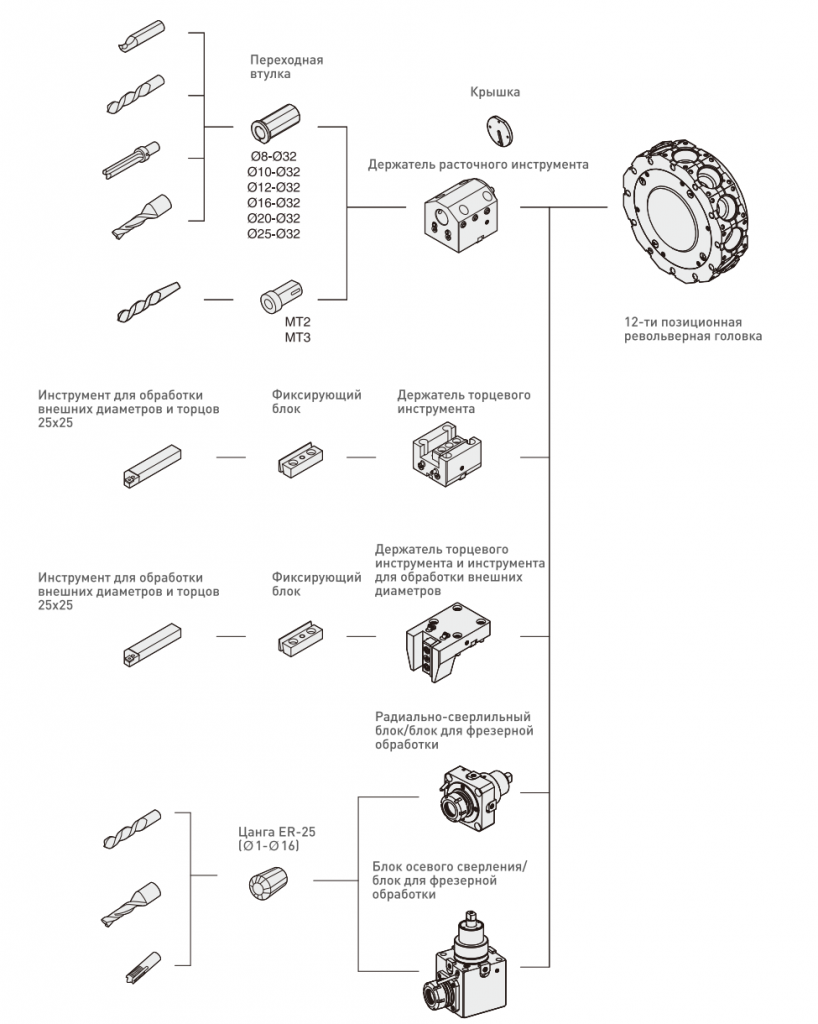

Инструментальная схема

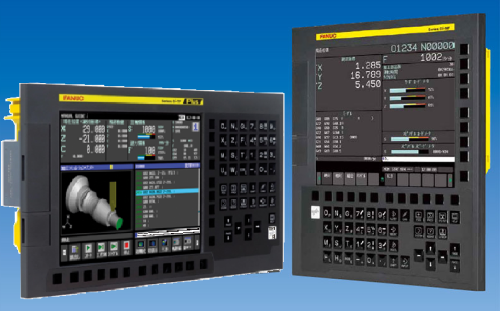

Система управления ЧПУ Fanuc 0i-TF Plus
- Объём памяти 2Мб
- Количество УП для хранения в памяти ЧПУ – 1000 шт.
- Средства кастомизации интерфейса (FANUC Picture)
- Обработка с осцилляцией для дробления стружки

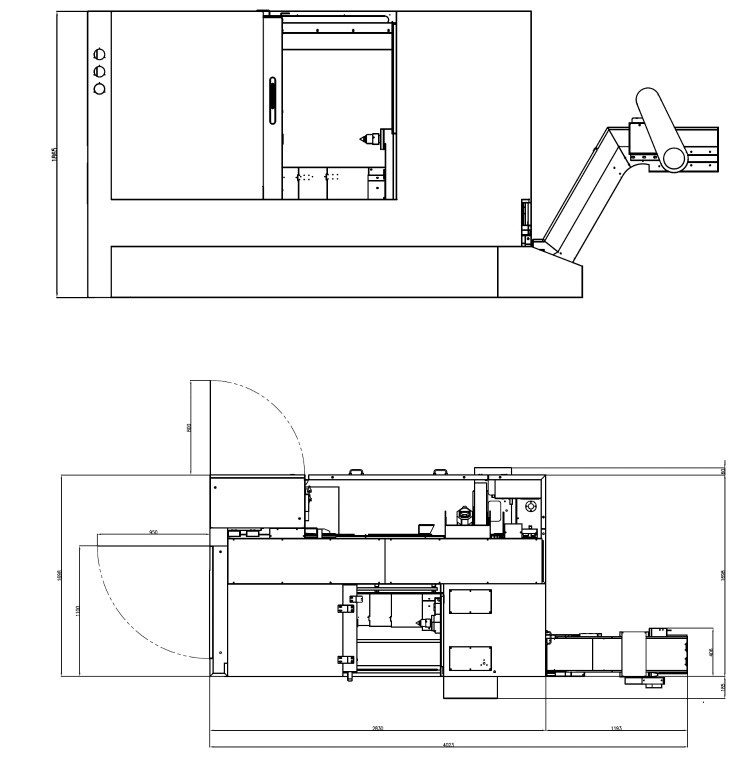

Габариты станка
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед.изм. |
Значение |
|
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
500 |
|
Максимальный диаметр обработки |
мм |
300 |
|
|
Максимальная длина обработки |
мм |
500 |
|
|
Диаметр гидравлического патрона |
дюйм |
10 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
Скорость вращения шпинделя |
об/мин |
4500 |
|
|
Конус шпинделя |
ASA |
А2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
65 |
|
|
Максимальный диаметр прутка |
мм |
50 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
200 |
|
Перемещение по оси Z |
мм |
560 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Револьверная головка |
Кол-во инструментов |
шт |
12 |
|
Размер токарного инструмента |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Задняя бабка |
Перемещение задней бабки |
мм |
400 |
|
Перемещение пиноли |
мм |
100 |
|
|
Конус пиноли |
|
МТ5 |
|
|
Позиционирование задней бабки |
мм |
Ручное |
|
|
Точность |
Точность позиционирования |
мм |
±0,008 |
|
Повторяемость |
мм |
±0,004 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
3800 |
|
|
Габариты станка (ДхШхВ) |
мм |
4023х1625х1825 (с учетом конвеера) |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
-
Система ЧПУ Fanuc 0i-TF plus (type 5) + экран 10,4“
-
3-х кулачковый гидравлический патрон 10”
-
1 комплект мягких кулачков, 1 комплект каленых кулачков
-
12-ти позиционная приводная револьверная головка BMT-55
Стартовая оснастка для револьверной головки:
- держатель расточного инструмента Ø40 мм – 5 шт.
- держатель инструмента для торцевой обработки – 1 шт.
- держатель инструмента для наружного точения – 4 шт.
- набор втулок для расточного инструмента (Ø32, 25, 20, 16, 12, 10, МТ4, МТ3, МТ2, МТ1)
- осевой приводной блок – 1 шт.
- радиальный приводной блок – 1 шт.
-
Задняя бабка с гидравлическим выдвижение пиноли
-
Централизованная система смазки
-
Централизованная система СОЖ
-
Выдвижной бак СОЖ
-
Пистолет сжатого воздуха
-
Освещение рабочей зоны
-
3-х цветная сигнальная лампа
-
Ножная педаль патрона
-
Конвейер для стружки цепного типа с баком (выброс стружки справа станка)
-
Система измерения инструмента Renishaw HPPA (Ручная)
-
Комплект технической документации на русском языке
-
Комплект инструмента для монтажа станка
-
Комплект регулируемые опоры для установки станка
- Трансформатор
