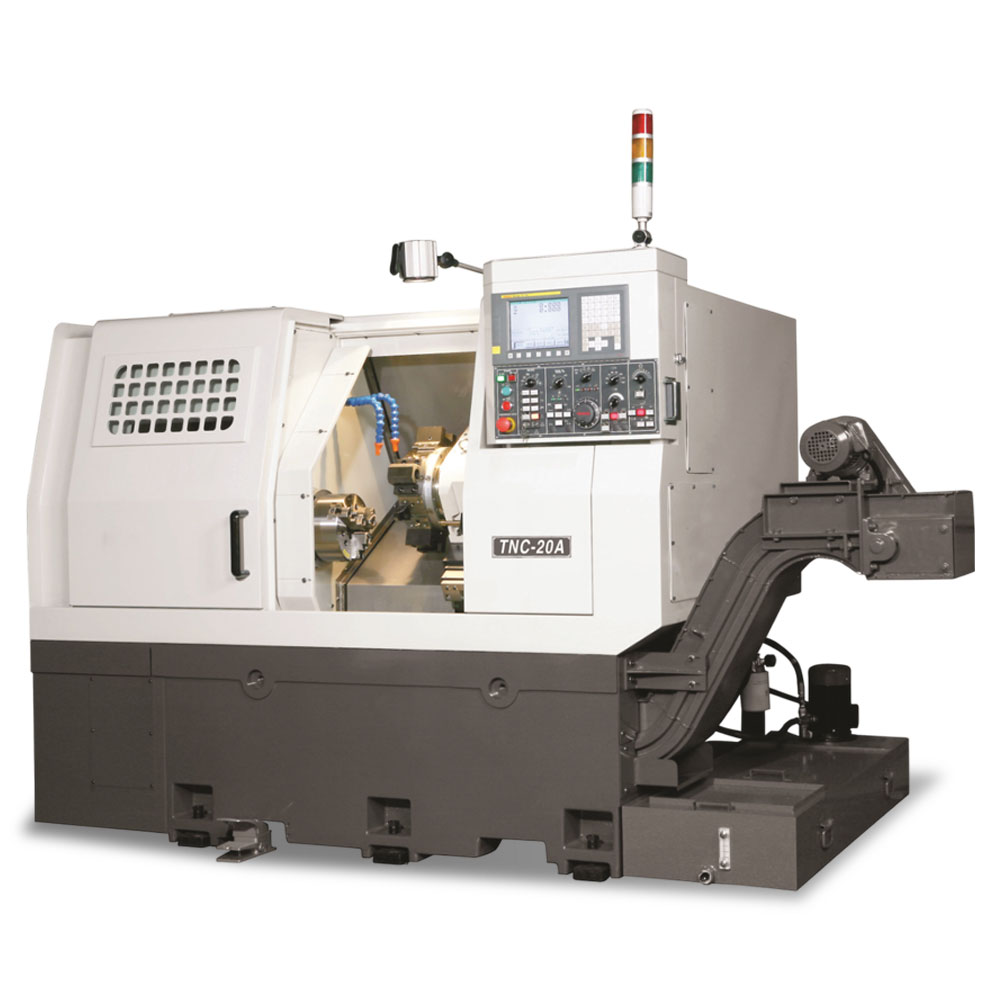

Токарный обрабатывающий центр TNC-20AL разработан для тяжелой обработки.
Станина
Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка. За счет учтенной эргономики, станок позволяет производить высокоэффективную обработку, несмотря на компактные размеры.
Шпиндель
Шпиндель оборудован тремя двухрядными подшипниками для улучшения точностных характеристик станка. Повышенная точность биения торца шпинделя 0,0015 мм.
Направляющие. Станок оснащен направляющими качения.
Инструментальная система
8-ми позиционная револьверная головка позволяет производить обработку различными инструментами и их комбинациями. Конструкция головки обеспечивает хорошую фиксацию инструмента, а также максимальную точность обработки.

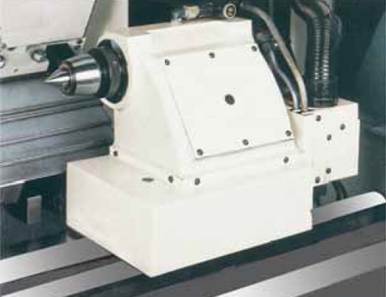

Гидравлическая задняя бабка с программируемым перемещением пиноли
|
Наименование |
Ед. изм. |
Значение |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
460 |
|
Диаметр обработки над суппортом |
мм |
280 |
|
|
Расстояние между центрами (РМЦ) |
мм |
580 |
|
|
Максимальный диаметр обработки |
мм |
270 |
|
|
Ширина станины |
мм |
360 |
|
|
Угол наклона станины |
град |
30 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
мм |
Ø210 (8”) |
|
Торец шпинделя |
ASA |
А2-6 |
|
|
Скорость вращения шпинделя |
об/мин |
40-4000 |
|
|
Мощность двигателя шпинделя, постоянная/пиковая |
кВт |
9/11 |
|
|
Диаметр прутка |
мм |
Ø52 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
Ø62 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
150 |
|
Перемещение по оси Z |
мм |
560 |
|
|
Ускоренное перемещение по оси X |
м/мин |
15 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
15 |
|
|
Инструментальная система |
Количество инструментов/тип |
шт |
8 |
|
Тип револьверной головки |
– |
гидравлическая |
|
|
Сечение токарных резцов |
мм |
25 х 25 |
|
|
Диаметр расточной державки |
мм |
Ø32 |
|
|
Задняя бабка |
Перемещение задней бабки |
мм |
480 |
|
Перемещение пиноли задней бабки |
мм |
80 |
|
|
Диаметр пиноли задней бабки |
мм |
70 |
|
|
Конус пиноли |
МТ |
4 |
|
|
Точность |
Точность позиционирования по оси Х |
мм |
0,004 |
|
Точность позиционирования по оси Z |
мм |
0,01 |
|
|
Повторяемость по оси X |
мм |
0,003 |
|
|
Повторяемость по оси Z |
мм |
0,006 |
|
|
Биение торца шпинделя |
мм |
0.0015 |
|
|
Прочее |
Мощность привода помпы СОЖ |
кВт |
0,37 |
|
Мощность привода гидростанции |
кВт |
1,5 |
|
|
Мощность привода осей X / Z |
кВт |
1.8/1.8 |
|
|
Общая потребляемая мощность |
кВА |
22 |
|
|
Система ЧПУ |
– |
Fanuc 0i-TF |
|
|
Масса станка |
кг |
4600 |
|
-
Система ЧПУ Fanuc 0i-TF (type 1 ) с дисплеем 8,4’’ LCD
-
3-х кулачковый гидравлический патрон и гидроцилиндр 8” (Ø210мм)
-
8-ми позиционная револьверная голова
-
Стартовая оснастка для револьверной головки:
▪ Инструментальный блок для расточных державок – 2 шт.
▪ Инструментальный блок для торцевой обработки – 2 шт.
▪ Комплект втулок к расточным оправкам Ø8, 10, 12, 16, 20, 25 мм, МТ1, МТ2 – 1 компл.
▪ Прижим токарных резцов – 8 шт.
-
Вращающийся центр МТ4
-
Гидравлическая задняя бабка с программируемым движением пиноли
-
Направляющие качения осей X/Z
-
Оптические линейки по оси Х
-
Централизованная подача СОЖ
-
Гидростанция
-
Автоматическая система смазки направляющих и ШВП
-
Освещение рабочей зоны
-
Конвейер для уборки стружки
-
Трансформатор
-
Маслоотделитель
-
Комплект инструмента для монтажа станка
-
Регулируемые опоры для установки станка
