Тайвань

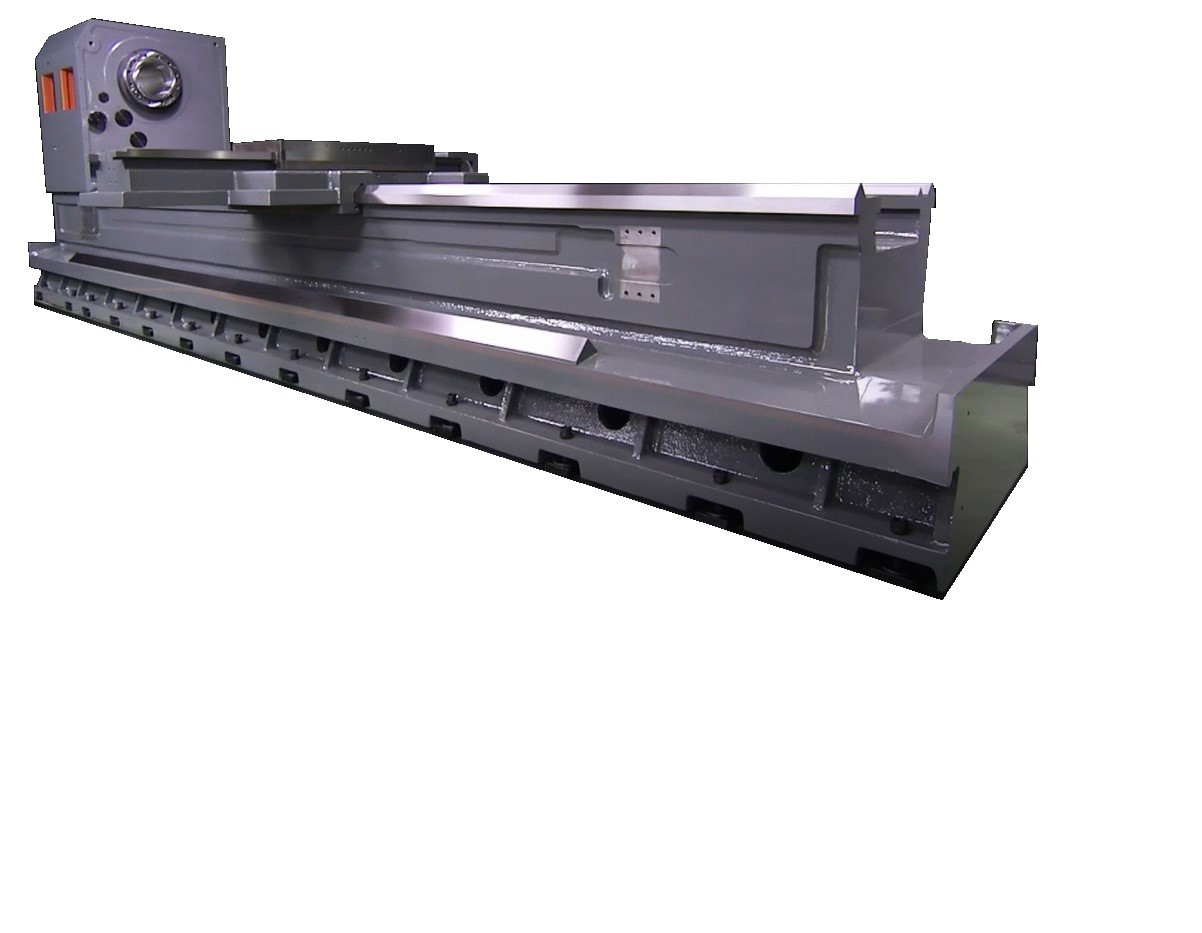

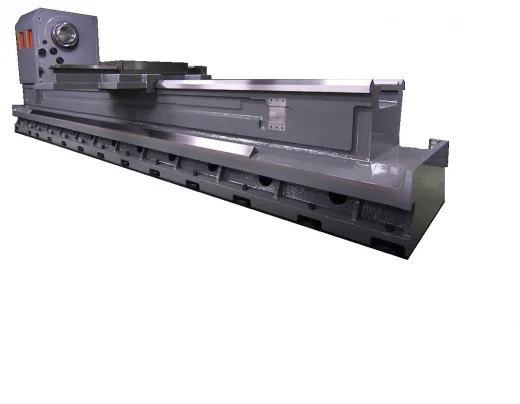

Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка.
Шпиндель станка установлен в массивном литом корпусе передней бабки и имеет 3 опорные точки для роликовых радиально-упорных и шариковых радиальных двухрядных подшипников фирмы NSK (Япония). В корпус передней бабки установлен 4-х скоростной редуктор, который позволят переключать скорости в автоматическом режиме по М-коду. Редуктор обеспечивает высокий крутящий момент – 15690 Н∙м при 26 об/мин.

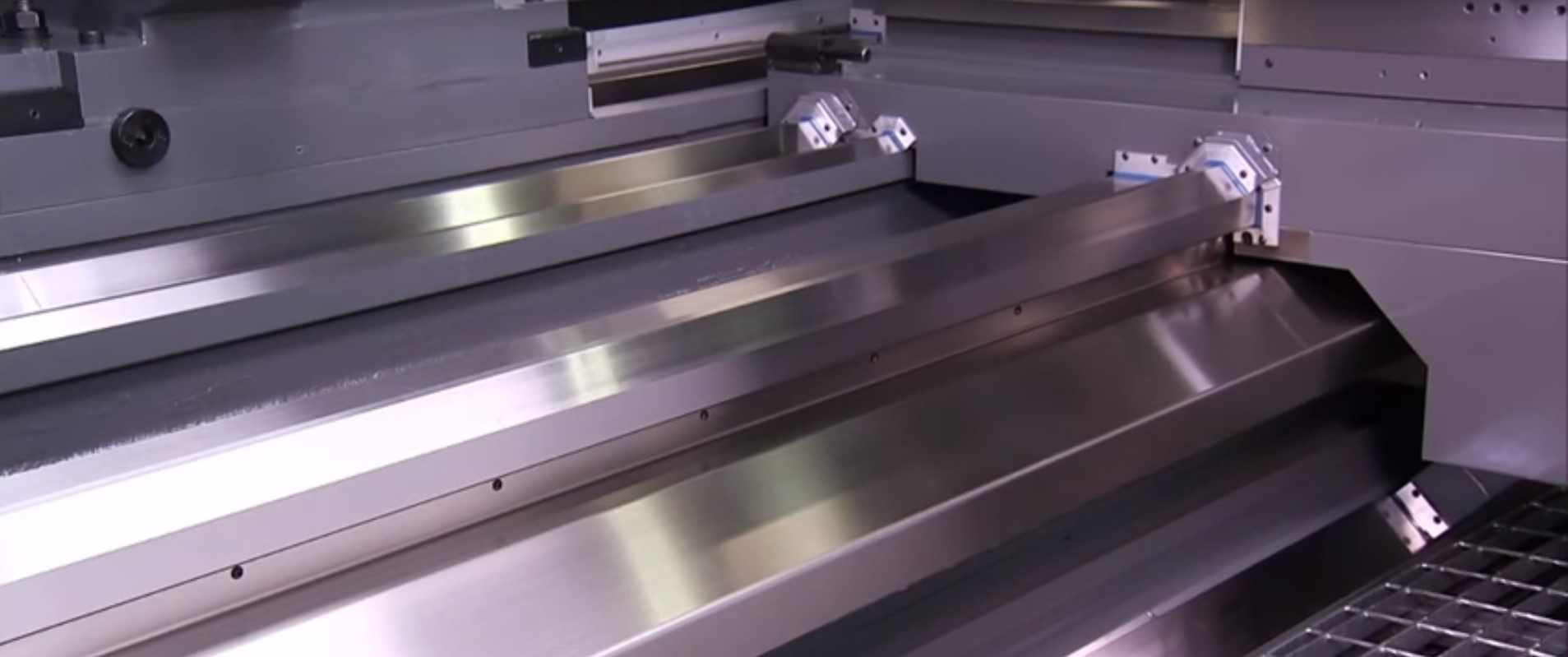

Станок оснащен тремя жесткими направляющими скольжения V-образного типа со степенью закалки 52-55HRC. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.

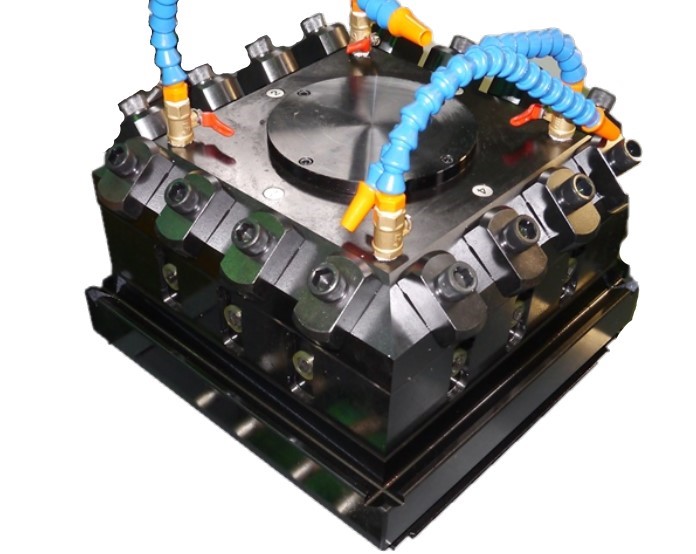

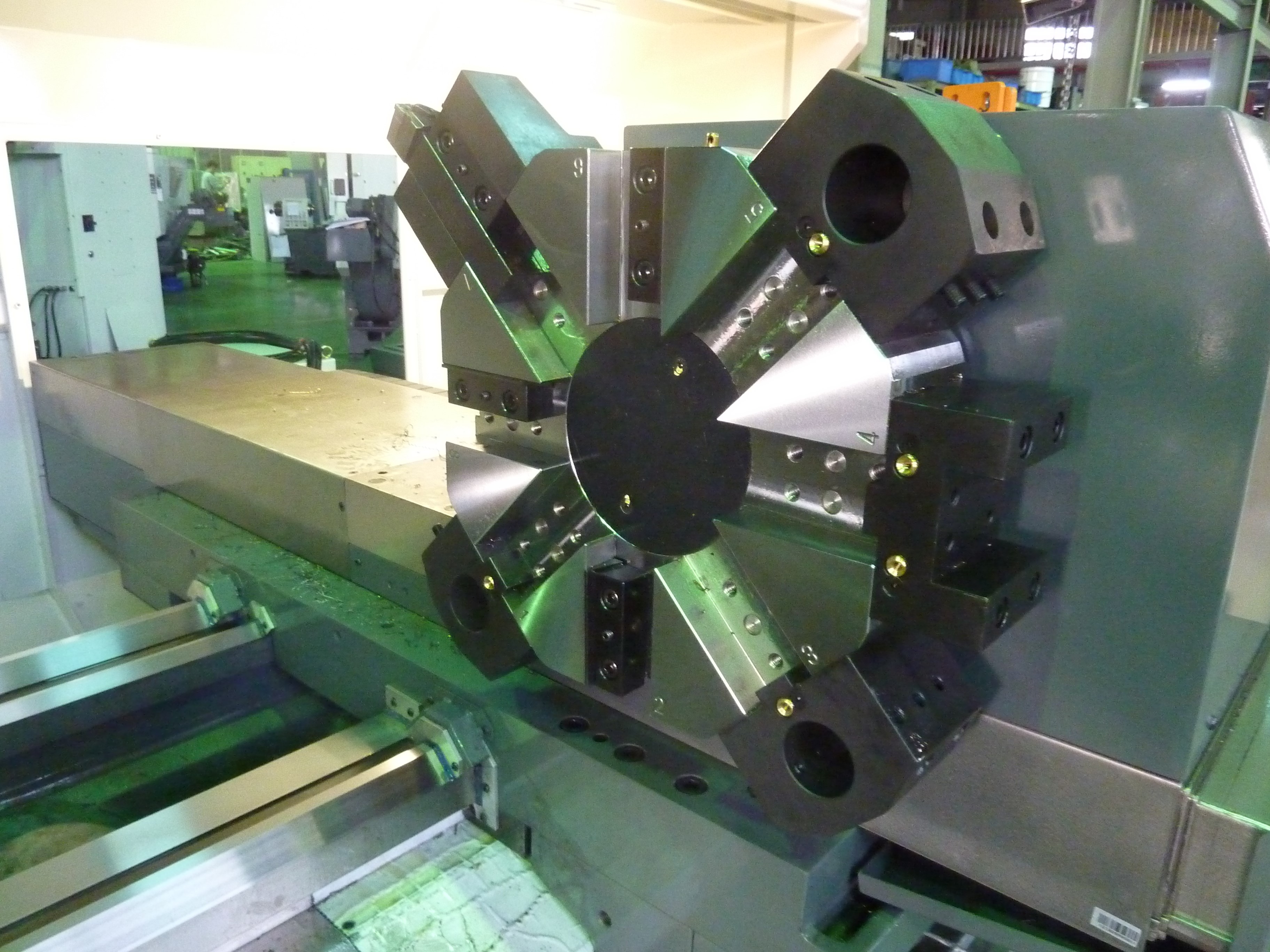

На выбор предлагается оснастить станок горизонтальной 4-х позиционной револьверной головой или вертикальной 8-ми позиционной револьверной головкой. Конструкция голов обеспечивает высокоточную фиксацию при смене инструмента.
|
Наименование |
Ед.изм. |
LD50-3150 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
1265 |
|
Диаметр обработки над суппортом |
мм |
850 |
|
|
Расстояние между центрами |
мм |
3150 |
|
|
Ширина станины |
мм |
700 / 850 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
22/26 |
|
Частота вращения шпинделя |
об/мин |
9-600 (12-800*), 9-450* (12-600*), 9-400*, 9-300*, 6-250* |
|
|
Торец шпинделя |
ASA |
А2-11 (A2-15*, A2-20*, A2-28*) |
|
|
Диаметр осевого отверстия шпинделя |
мм |
155 (230*, 305*, 369*, 407*) |
|
|
Перемещения |
Перемещение по оси Х |
мм |
730 |
|
Перемещение по оси Z |
мм |
3050 |
|
|
Ускоренное перемещение по оси X |
м/мин |
6 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
6 |
|
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
H4 (V8*) |
|
Размеры инструментов |
мм |
□32, Ø50 |
|
|
Задняя бабка |
Перемещение пиноли |
мм |
250 |
|
Диаметр пиноли |
мм |
185 (250* / 350*) |
|
|
Конус пиноли |
|
МТ6 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-T |
|
Масса станка |
кг |
20000 |
|
|
Система ЧПУ Fanuc 0i-T |
|
4-позиционная гидравлическая револьверная головка Н4-350 или V8 |
|
Адаптер для установки заднего патрона |
|
Направляющие поперечного суппорта прямоугольного сечения |
|
Задняя бабка с гидравлическим приводом и вращающейся пинолью |
|
4-х ступенчатая коробка передач |
|
Фронтальный шнек и тыльный конвейер для удаления стружки |
|
Вращающийся центр пиноли задней бабки |
|
Автоматическая система смазки направляющих и ШВП |
|
Силовые направляющие скольжения по оси Z |
|
Трансформатор |
|
Кондиционер электрошкафа |
|
Ручная задняя бабка |
|
Централизованная подача СОЖ |
|
Освещение рабочей зоны |
|
Защита кабинетного типа |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
