Тайвань
Станина
Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка.
Шпиндель

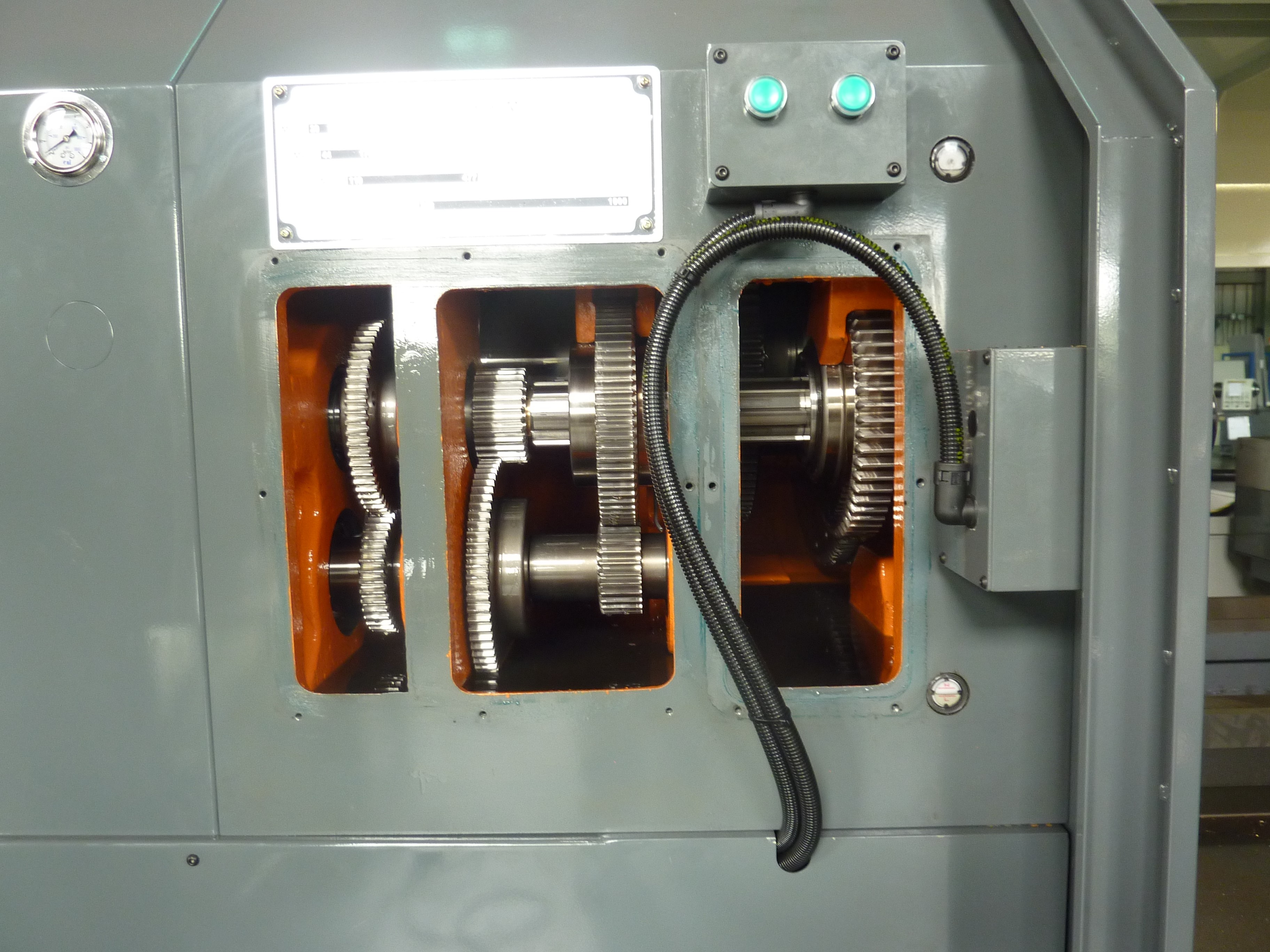

Шпиндель станка установлен в массивном литом корпусе передней бабки и имеет 3 опорные точки для роликовых радиально-упорных и шариковых радиальных двухрядных подшипников фирмы NSK (Япония). В корпус передней бабки установлен 4-х скоростной редуктор, который позволят переключать скорости в автоматическом режиме по М-коду.

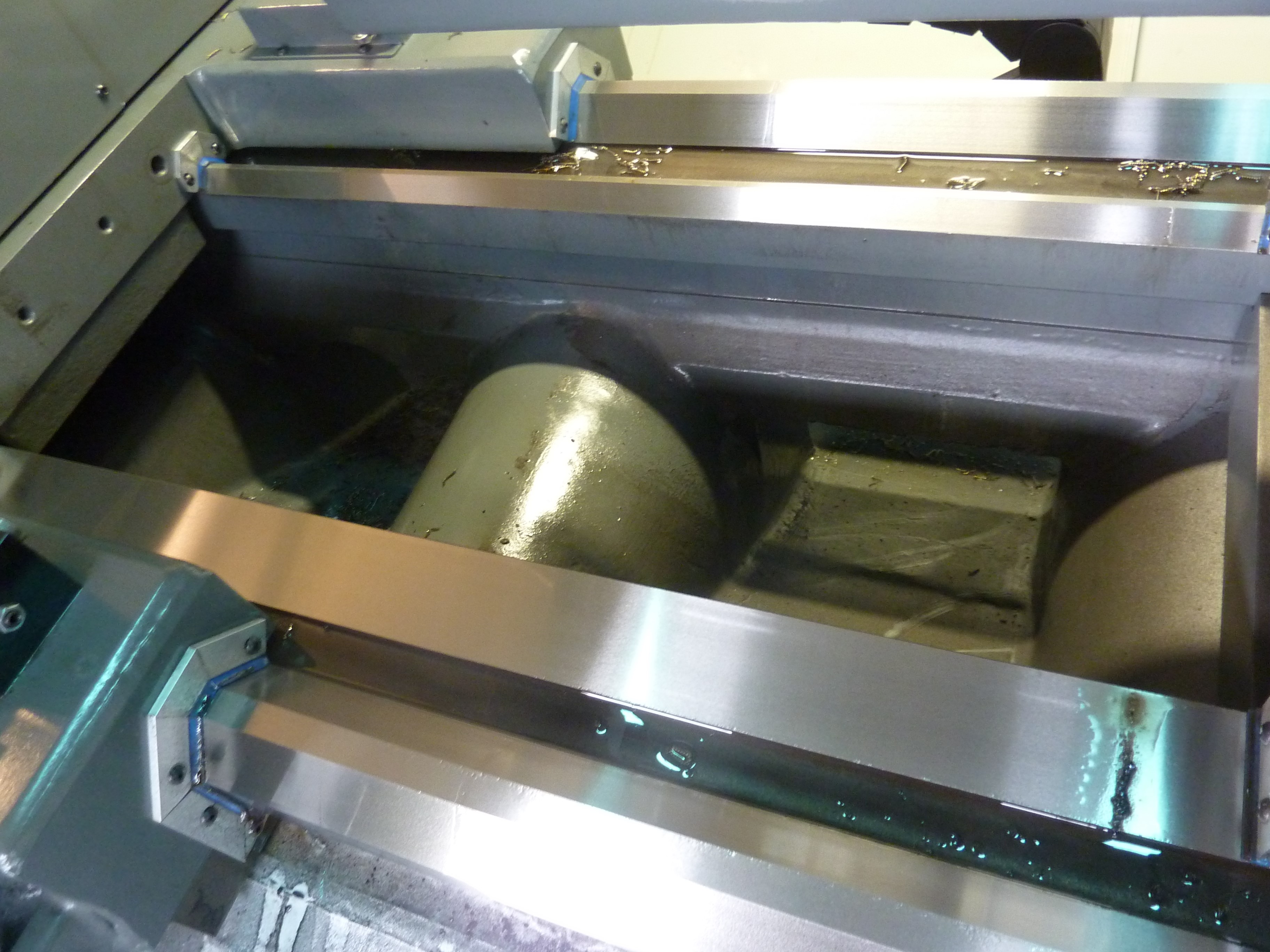

Направляющие
Станок оснащен тремя жесткими направляющими скольжения V-образного типа со степенью закалки 52-55HRC. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.

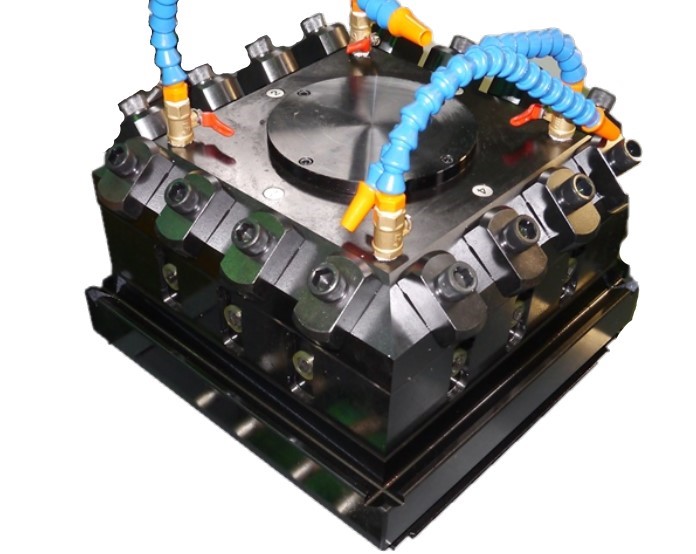

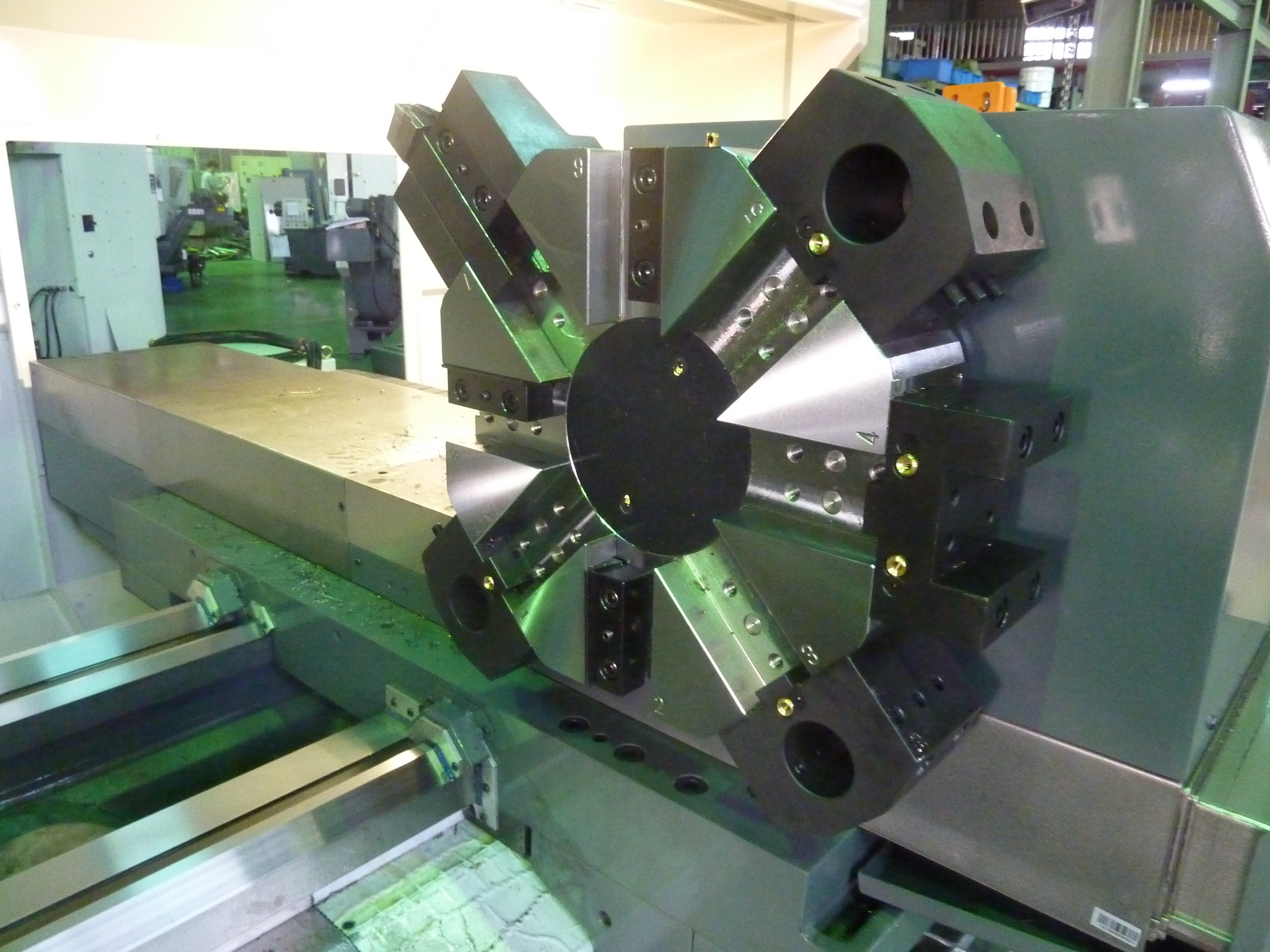

На выбор предлагается оснастить станок горизонтальной 4-х позиционной револьверной головой. Конструкция головы обеспечивает высокоточную фиксацию при смене инструмента.
|
Наименование |
Ед.изм. |
LA26-3050 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
660 |
|
Диаметр обработки над суппортом |
мм |
370 |
|
|
Расстояние между центрами |
мм |
3050 |
|
|
Ширина станины |
мм |
480 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
22/26 |
|
Частота вращения шпинделя |
об/мин |
L2: 22-90 L1: 50-201 H2: 156-624 H1: 347-1200 |
|
|
Торец шпинделя |
ASA |
А2-11 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
104 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
400 |
|
Перемещение по оси Z |
мм |
2910 |
|
|
Ускоренное перемещение по оси X |
м/мин |
5 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
10 |
|
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
H4 (V8*) |
|
Размеры инструментов |
мм |
32х32; 25х25 |
|
|
Задняя бабка |
Перемещение пиноли |
мм |
200 |
|
Диаметр пиноли |
мм |
105 (145*) |
|
|
Конус пиноли |
|
МТ6 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
7750 |
|
| Комплектация: |
|
Система ЧПУ Fanuc 0i-TF |
|
4-х позиционный резцедержатель с сервоприводом |
|
3-кулачковый самоцентрирующийся ручной патрон 12” |
|
Центр МТ5 для шпинделя |
|
Вращающийся центр МТ6 для задней бабки |
|
Автоматическая система смазки направляющих и ШВП |
|
Направляющие скольжения |
|
Трансформатор |
|
Теплообменник электрошкафа |
|
Ручная задняя бабка |
|
Централизованная подача СОЖ |
|
Освещение рабочей зоны |
|
Частичное ограждение рабочей зоны с раздвижными дверями |
|
Частичное ограждение рабочей зоны с раздвижными дверями |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
