Тайвань
Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка.

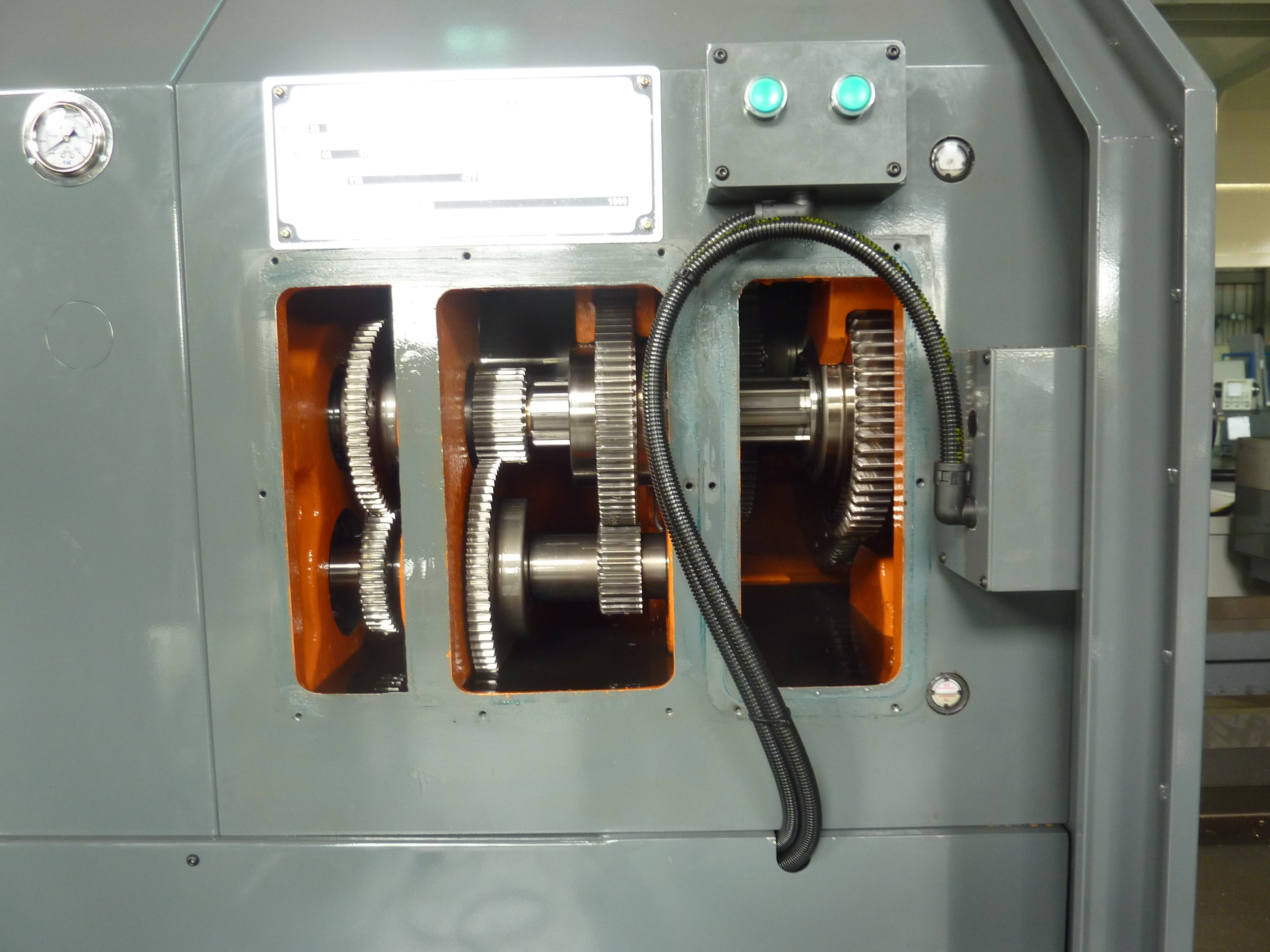

Шпиндель станка установлен в массивном литом корпусе передней бабки и имеет 3 опорные точки для роликовых радиально-упорных и шариковых радиальных двухрядных подшипников фирмы NSK (Япония). В корпус передней бабки установлен 4-х скоростной редуктор, который позволят переключать скорости в автоматическом режиме по М-коду. Редуктор обеспечивает высокий крутящий момент – 15690 Н∙м при 26 об/мин.

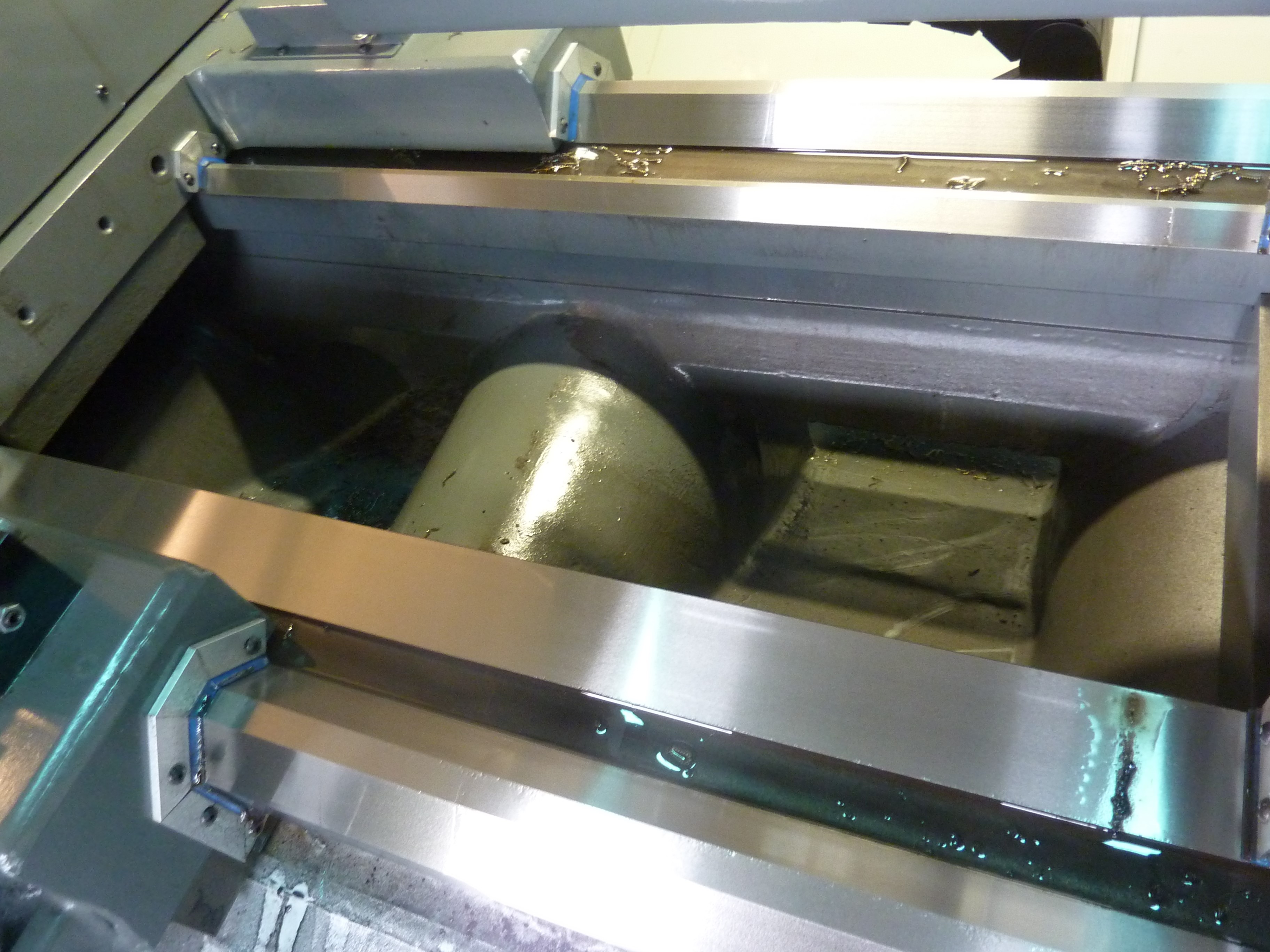

Станок оснащен тремя жесткими направляющими скольжения V-образного типа со степенью закалки 52-55HRC. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.

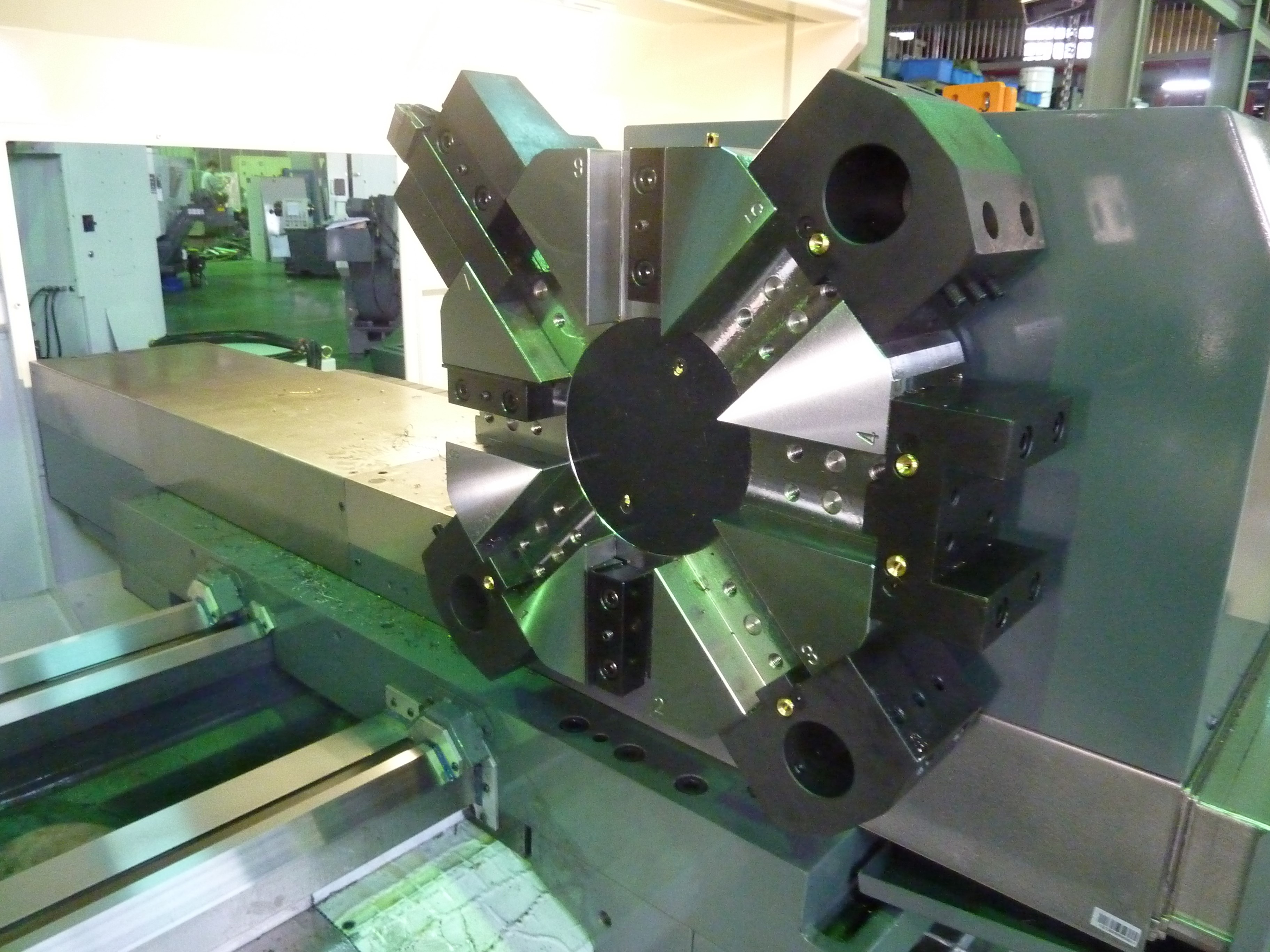

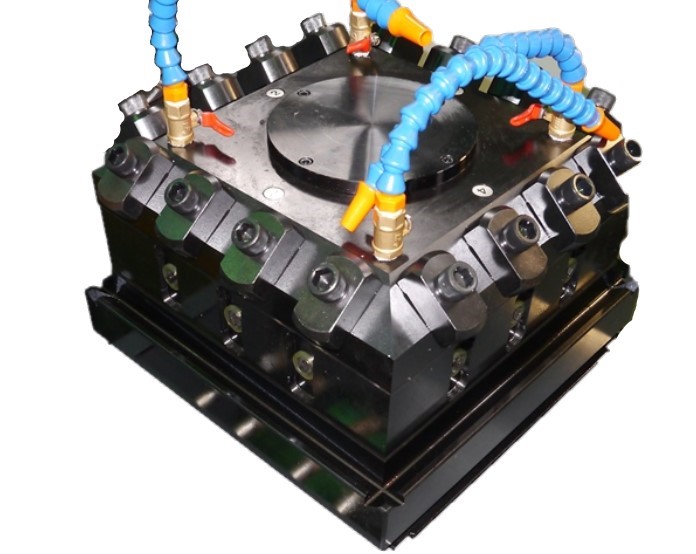

На выбор предлагается оснастить станок горизонтальной 4-х позиционной револьверной головой или вертикальной 8-ми позиционной револьверной головкой. Конструкция голов обеспечивает высокоточную фиксацию при смене инструмента.
|
Наименование |
Ед.изм. |
LA26-1520 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
660 |
|
Диаметр обработки над суппортом |
мм |
370 |
|
|
Расстояние между центрами |
мм |
1520 |
|
|
Ширина станины |
мм |
480 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
15/18,5 (18,5/22*) |
|
Частота вращения шпинделя |
об/мин |
L2: 22-90 L1: 50-201 H2: 156-624 H1: 347-1200 |
|
|
Торец шпинделя |
ASA |
А2-11 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
104 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
400 |
|
Перемещение по оси Z |
мм |
1380 |
|
|
Ускоренное перемещение по оси X |
м/мин |
5 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
10 |
|
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
H4 (V8*) |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Задняя бабка |
Перемещение пиноли |
мм |
200 |
|
Диаметр пиноли |
мм |
105 (150*) |
|
|
Конус пиноли |
|
МТ6 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
6250 |
|
4-позиционная гидравлическая револьверная головка Н4 или 8-позиционная V8
Вращающийся центр М5 для шпинделя
Вращающийся центр М6 для задней бабки
Автоматическая система смазки направляющих и ШВП
Направляющие скольжения
Трансформатор
Теплообменник электрошкафа
Механическая задняя бабка
Централизованная подача СОЖ
Освещение рабочей зоны
Защита кабинетного типа
Комплект инструмента для монтажа станка
Регулируемые опоры для установки станка
Техническая документация на русском языке
