Токарно-фрезерный станок с ЧПУ CY-K55Bm

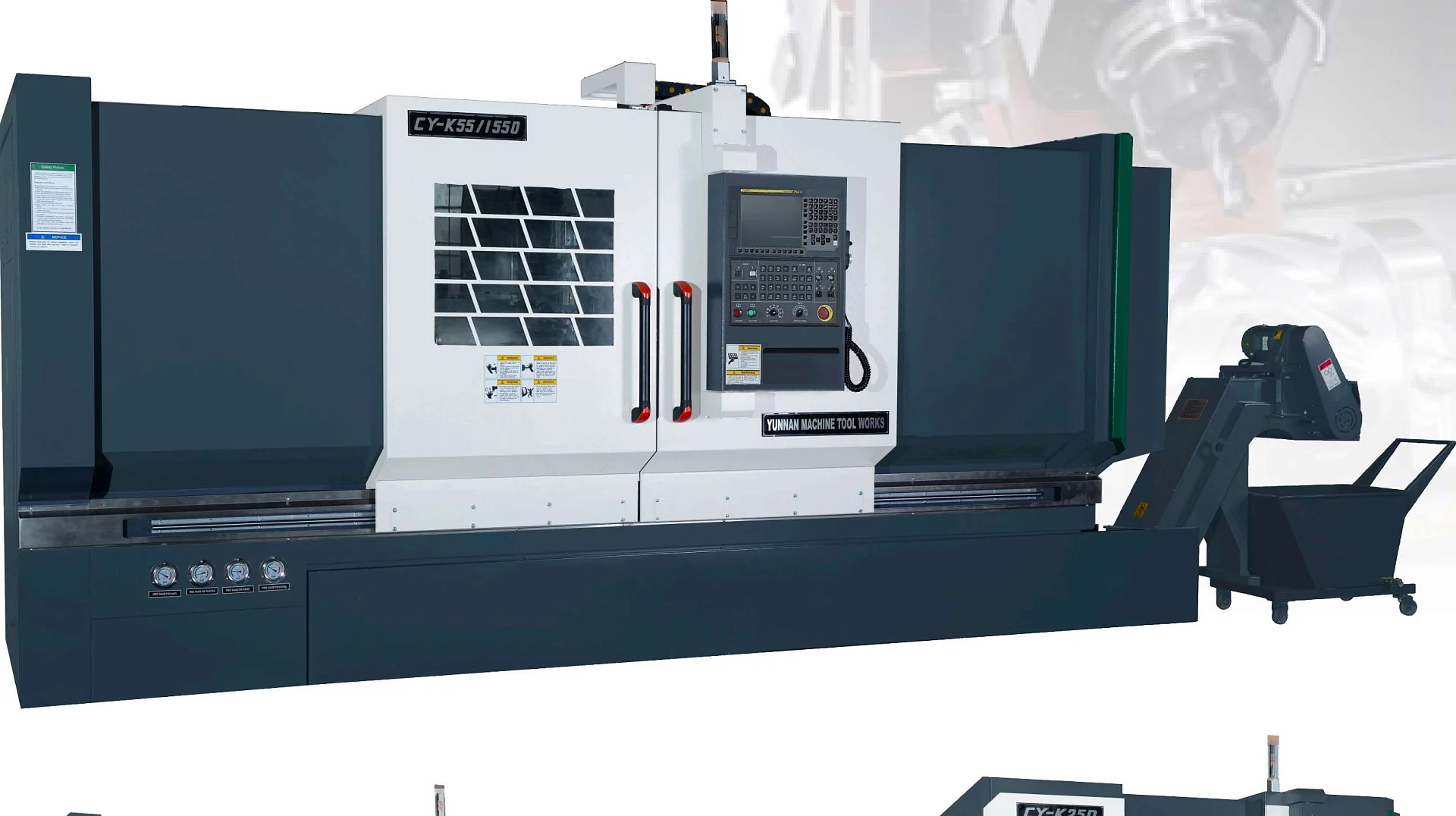

CY-K55Bm — горизонтальный токарно-фрезерный станок производства Yunnan CY Group с наклонной станиной 45°, усиленным шпинделем A2-8, управляемой осью C и 12-позиционной приводной револьверной головкой BMT55.
Станок предназначен для комплексной обработки деталей, в которых токарные поверхности сочетаются с отверстиями, пазами, лысками и другими элементами, выполняемыми приводным инструментом.
CY-K55Bm рассчитан на детали диаметром до Ø320 мм, валовые детали до Ø300 мм и прутковую заготовку до Ø68 мм. В зависимости от исполнения максимальная длина обработки составляет от 450 до 2950 мм.
Точение и фрезерование за один установ
Ключевое отличие CY-K55Bm от токарного CY-K55B — наличие управляемой оси C и приводного инструмента. Такая конфигурация позволяет выполнять на одной технологической позиции не только точение, но и дополнительные сверлильные и фрезерные операции.
Ось C
Управление угловым положением шпинделя необходимо для позиционирования детали при работе приводным инструментом.
BMT55 на 12 позиций
Приводная револьверная головка позволяет разместить токарный и приводной инструмент в единой инструментальной системе.
ER32, до 5000 об/мин
Для приводного инструмента производитель указывает цанговое исполнение ER32, инструмент до Ø20 мм и скорость до 5000 об/мин.
Шпиндель A2-8
Отверстие шпинделя Ø82 мм обеспечивает обработку прутка до Ø68 мм. Опционально возможен увеличенный проход.
Какие детали целесообразно обрабатывать
Валы
Валовые детали диаметром до Ø300 мм, включая длинные заготовки с поддержкой задней бабкой.
Фланцы и ступицы
Точение наружных и внутренних поверхностей с последующим сверлением отверстий и обработкой дополнительных элементов.
Втулки и муфты
Наружное и внутреннее точение, растачивание, обработка торцов, канавок и элементов приводным инструментом.
Прутковые детали
Штатная конфигурация рассчитана на пруток до Ø68 мм, а увеличенный вариант шпинделя — до Ø90 мм.
Технические характеристики CY-K55Bm
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Макс. диаметр обработки, диск / вал | Ø320 / Ø300 мм |
| Расстояние между центрами | 550 / 1050 / 1550 / 2050 / 3050 мм |
| Максимальная длина обработки | 450 / 950 / 1450 / 1950 / 2950 мм |
| Конец шпинделя | A2-8 |
| Отверстие шпинделя | Ø82 мм; опция Ø105 мм |
| Максимальный диаметр прутка | Ø68 мм; опция Ø90 мм |
| Патрон | 10", гидравлический полый 3-кулачковый |
| Диапазон частоты вращения шпинделя | 50–3000 об/мин |
| Мощность шпиндельного двигателя | 15 / 18,5 кВт |
| Наклон станины | 45° |
| Направляющие | Линейные направляющие качения |
| Перемещение X | 235 мм |
| Перемещение Y | Нет |
| Перемещение Z | 500 / 1000 / 1500 / 2000 / 3000 мм |
| Быстрые перемещения X / Z | 24 / 24 м/мин |
| Ось C | Есть, стандартная комплектация |
| Револьверная головка | BMT55, приводная, 12 позиций |
| Токарный инструмент | 25×25 / Ø40 мм |
| Приводной инструмент | ER32 / до Ø20 мм / до 5000 об/мин |
| Диаметр пиноли задней бабки | Ø75 мм |
| Ход пиноли | 100 мм |
| Конус пиноли | MT5 |
| Габариты Д × Ш × В | 3250 / 3850 / 4300 / 5000 / 5850 × 2000 × 2100 мм |
Усиленный шпиндель для крупного прутка
CY-K55Bm оснащается шпиндельным узлом A2-8 с отверстием Ø82 мм. Максимальный проходной диаметр прутка составляет Ø68 мм.
Для производства из более крупной прутковой заготовки производитель предусматривает вариант с отверстием шпинделя Ø105 мм и проходом прутка до Ø90 мм. Для такого исполнения в официальной таблице приведён диапазон частоты вращения до 2600 об/мин.
Стандартное оснащение
По данным производителя, CY-K55Bm в стандартной конфигурации оснащается C-осью, горизонтальной 12-позиционной приводной револьверной головкой, автоматическим стружкоудалителем, гидравлической станцией, 10-дюймовым гидравлическим полым трёхкулачковым патроном и гидравлической задней бабкой MT5.
CY-K55Bm или CY-K55B
| Параметр | CY-K55Bm | CY-K55B |
|---|---|---|
| Назначение | Токарно-фрезерная обработка | Токарная обработка |
| Ось C | Да | Нет в базовой конфигурации |
| Приводной инструмент | Да | Нет |
| Револьверная головка | BMT55, 12 позиций | Сервоприводная, 8 позиций |
| Макс. диаметр обработки | Ø320 мм | Ø360 мм |
| Макс. длина обработки | до 2950 мм | до 3000 мм |
CY-K55B рациональнее, если технологический процесс состоит преимущественно из токарных операций. CY-K55Bm имеет смысл выбирать, когда необходимо сократить количество установов и выполнять дополнительные фрезерно-сверлильные операции непосредственно на токарном станке.
CY-K55Bm или CY-K55BmY
CY-K55Bm имеет координаты X, Z и C, но не имеет отдельной линейной оси Y. Поэтому возможности фрезерования определяются геометрией приводного инструмента и позиционированием шпинделя.
Если требуется смещение приводного инструмента относительно оси вращения детали, следует рассматривать CY-K55BmY с ходом Y ±45 мм.
