Токарно-фрезерный станок с ЧПУ CY-K42m

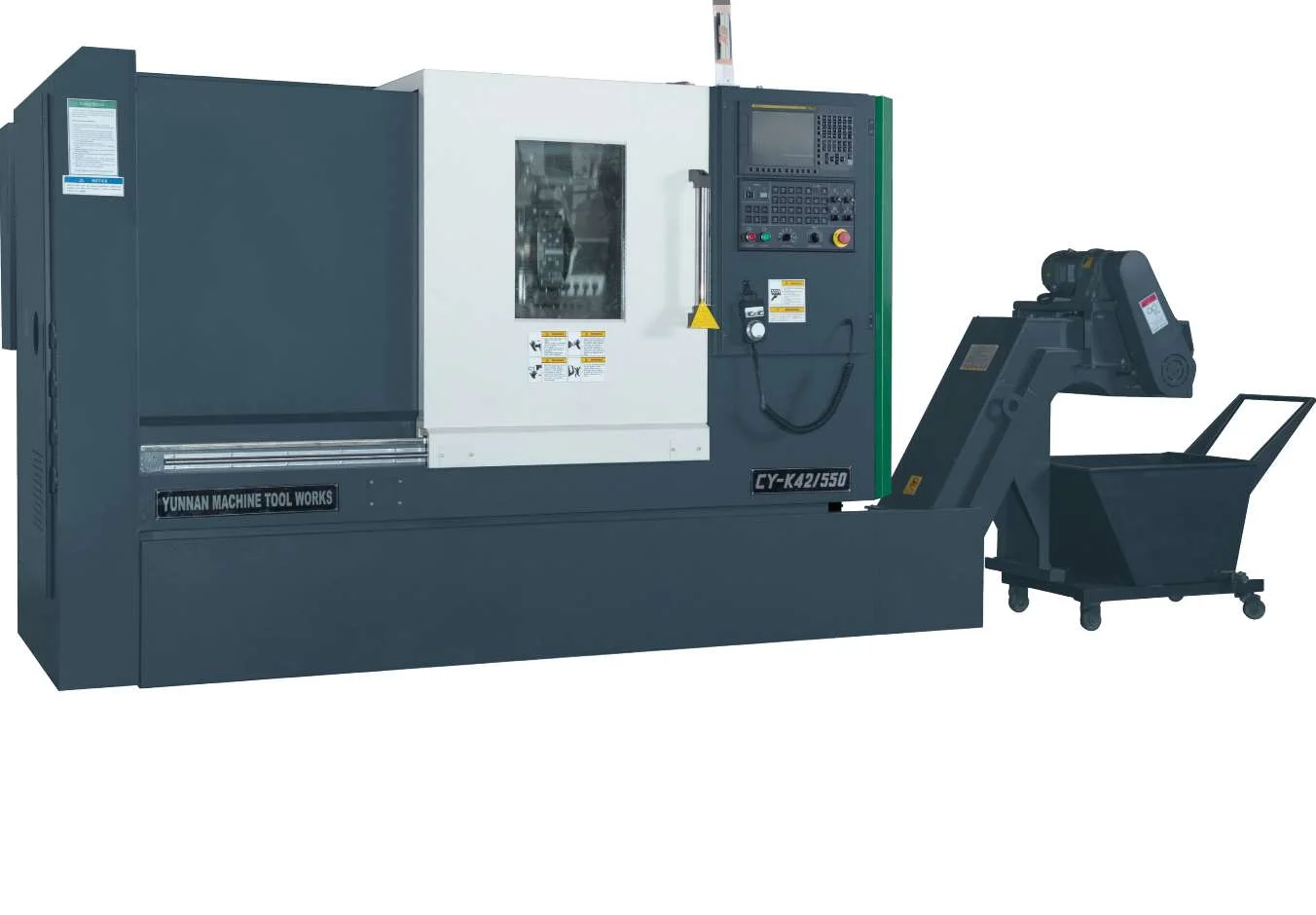

CY-K42m — горизонтальный токарно-фрезерный станок производства Yunnan CY Group с наклонной станиной 45°, управляемой осью C и 12-позиционной приводной револьверной головкой BMT40.
Модель предназначена для комплексной обработки деталей, где вместе с обычным точением необходимо выполнять сверление, фрезерование пазов, лысок и другие операции приводным инструментом без переноса заготовки на отдельный обрабатывающий центр.
Максимальный диаметр обработки дисковой детали составляет Ø320 мм, вальной — Ø250 мм. Максимальный диаметр проходного прутка — Ø50 мм. Станок предлагается в исполнениях с расстоянием между центрами 400 и 550 мм.
Точение и фрезерование на одном станке
Главное отличие CY-K42m от базового CY-K42 — наличие управляемой оси C и приводной револьверной головки. Это позволяет объединять несколько технологических переходов в одном установе.
Ось C
Управляемое угловое позиционирование шпинделя используется при выполнении операций приводным инструментом.
12-позиционная головка BMT40
Горизонтальная приводная револьверная головка обеспечивает автоматическую смену инструмента и выполнение токарных и дополнительных фрезерно-сверлильных операций.
Приводной инструмент
Для приводного инструмента производитель указывает зажим ER25 и частоту вращения до 3000 об/мин.
Пруток до Ø50 мм
Отверстие шпинделя Ø62 мм позволяет работать с прутковой заготовкой диаметром до Ø50 мм.
Какие детали можно обрабатывать
CY-K42m подходит для серийного и мелкосерийного производства деталей, у которых поверхности вращения сочетаются с отверстиями, пазами, лысками и другими элементами.
Фланцы и ступицы
Точение наружных и торцевых поверхностей с последующим сверлением и обработкой дополнительных элементов.
Втулки и кольца
Наружное и внутреннее точение с возможностью выполнения дополнительных операций приводным инструментом.
Валы
Возможна обработка вальных деталей диаметром до Ø250 мм с использованием задней бабки.
Детали из прутка
Максимальный проходной диаметр прутка составляет Ø50 мм.
Технические характеристики CY-K42m
| Параметр | CY-K42m/400 | CY-K42m/550 |
|---|---|---|
| Максимальный диаметр над станиной | Ø420 мм | Ø420 мм |
| Максимальный диаметр над суппортом | Ø250 мм | Ø250 мм |
| Макс. диаметр обработки, диск / вал | Ø320 / Ø250 мм | Ø320 / Ø250 мм |
| Расстояние между центрами | 400 мм | 550 мм |
| Максимальная длина обработки | 300 мм | 450 мм |
| Конец шпинделя | A2-6 | A2-6 |
| Отверстие шпинделя | Ø62 мм | Ø62 мм |
| Максимальный диаметр прутка | Ø50 мм | Ø50 мм |
| Патрон | 8", гидравлический, полый, 3-кулачковый | 8", гидравлический, полый, 3-кулачковый |
| Частота вращения шпинделя | 50–3500 об/мин | 50–3500 об/мин |
| Мощность шпиндельного двигателя | 11 / 15 кВт | 11 / 15 кВт |
| Угол наклона станины | 45° | 45° |
| Тип направляющих | Линейные направляющие качения | Линейные направляющие качения |
| Перемещение X | 235 мм | 235 мм |
| Перемещение Y | Нет | Нет |
| Перемещение Z | 350 мм | 500 мм |
| Быстрые перемещения X / Z | 24 / 24 м/мин | 24 / 24 м/мин |
| Револьверная головка | BMT40, горизонтальная приводная, 12 позиций | BMT40, горизонтальная приводная, 12 позиций |
| Размер токарного инструмента | 25×25 / Ø32 мм | 25×25 / Ø32 мм |
| Приводной инструмент | ER25, до 3000 об/мин | ER25, до 3000 об/мин |
| Ось C | Есть | Есть |
| Ось Y | Нет | Нет |
| Габариты Д × Ш × В | 2900 × 1700 × 1700 мм | 3100 × 1700 × 1700 мм |
| Масса нетто* | 2800 кг | 3000 кг |
Особенности конструкции
Наклонная станина 45°
Цельнолитая станина формирует компактную рабочую зону и способствует эффективному отводу стружки.
Линейные направляющие
Быстрые перемещения по X и Z достигают 24 м/мин, сокращая вспомогательное время цикла.
BMT40
12-позиционная приводная револьверная головка рассчитана на комплексную токарно-фрезерную обработку.
Задняя бабка
Конструкция предусматривает заднюю бабку для поддержки вальных деталей при обработке.
CY-K42m и CY-K42: что выбрать
| Параметр | CY-K42m | CY-K42 |
|---|---|---|
| Основное назначение | Токарно-фрезерная обработка | Токарная обработка |
| Ось C | Есть | Нет в базовой конфигурации |
| Ось Y | Нет | Нет |
| Револьверная головка | BMT40, приводная, 12 позиций | Сервоприводная, 8 позиций |
| Приводной инструмент | Есть | Нет в стандартной комплектации |
Если деталь требует только токарной обработки, рациональнее рассматривать CY-K42. Если необходимо объединить точение с фрезерованием и сверлением за один установ, предпочтительнее CY-K42m.
Подбор CY-K42m под технологию
При подборе токарно-фрезерного станка важно учитывать не только максимальные размеры детали, но и расположение фрезеруемых элементов, количество инструментов, требуемое угловое позиционирование и производительность.
Отправьте специалистам ИНКОР чертёж детали, материал, размеры заготовки и программу выпуска. Это позволит проверить возможности приводного инструмента, рабочую зону и подобрать подходящую комплектацию.
Частые вопросы о CY-K42m
Есть ли у CY-K42m ось Y?
Нет. По официальной спецификации у CY-K42m ось Y отсутствует. Станок имеет линейные оси X и Z и управляемую ось C.
Есть ли приводной инструмент?
Да. CY-K42m штатно оснащается горизонтальной 12-позиционной приводной револьверной головкой BMT40.
Какой максимальный диаметр обработки?
Максимальный диаметр обработки дисковой детали составляет Ø320 мм, вальной — Ø250 мм.
Какой максимальный диаметр прутка?
Максимальный проходной диаметр прутка составляет Ø50 мм при отверстии шпинделя Ø62 мм.
В чём отличие CY-K42m от CY-K42?
CY-K42m имеет управляемую ось C и 12-позиционную приводную револьверную головку, тогда как базовый CY-K42 ориентирован прежде всего на токарную обработку.
Какие исполнения по длине доступны?
Производитель указывает исполнения с расстоянием между центрами 400 и 550 мм. Максимальная длина обработки составляет соответственно 300 и 450 мм.
