Тайвань

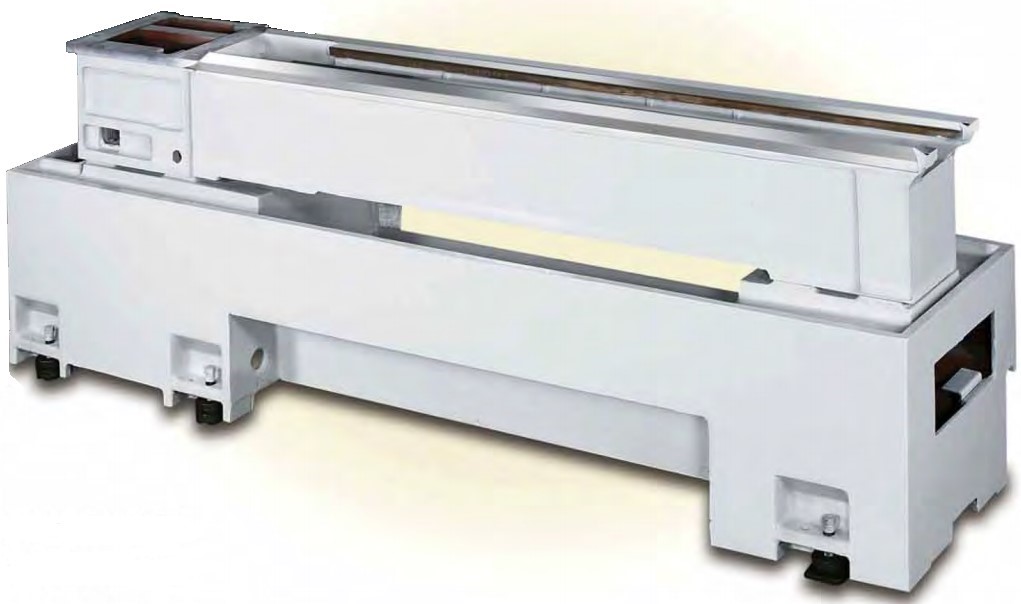

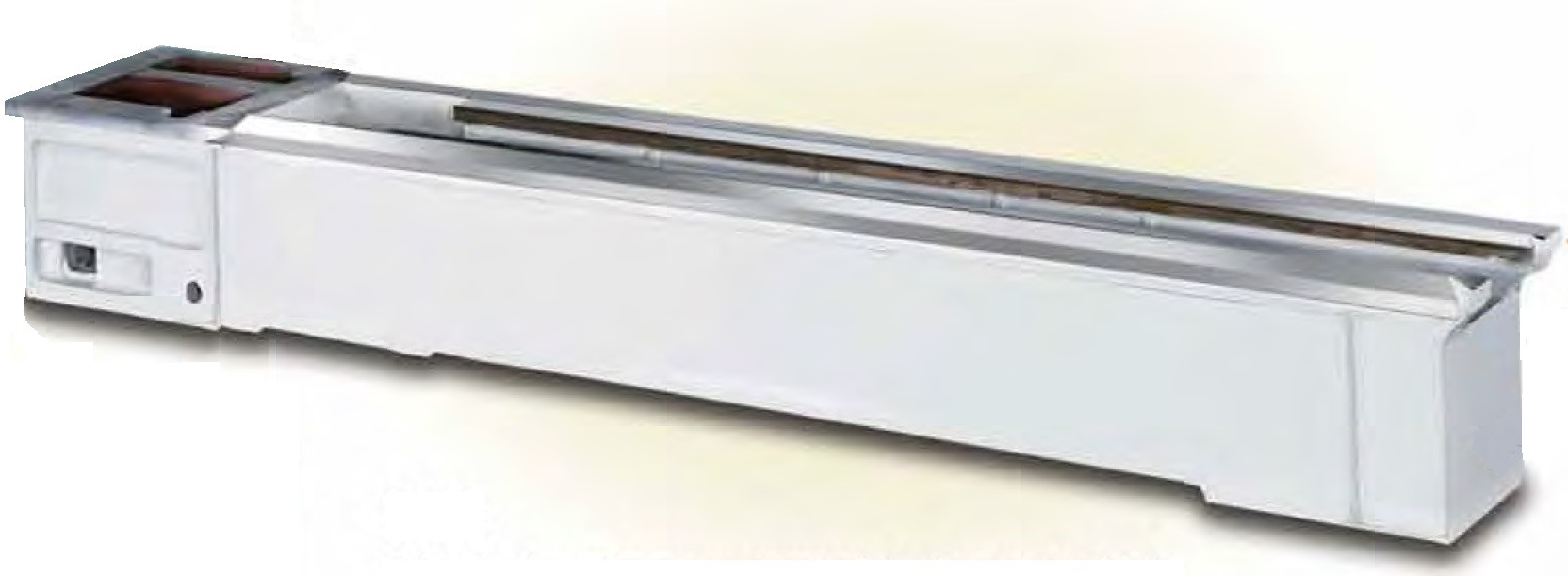

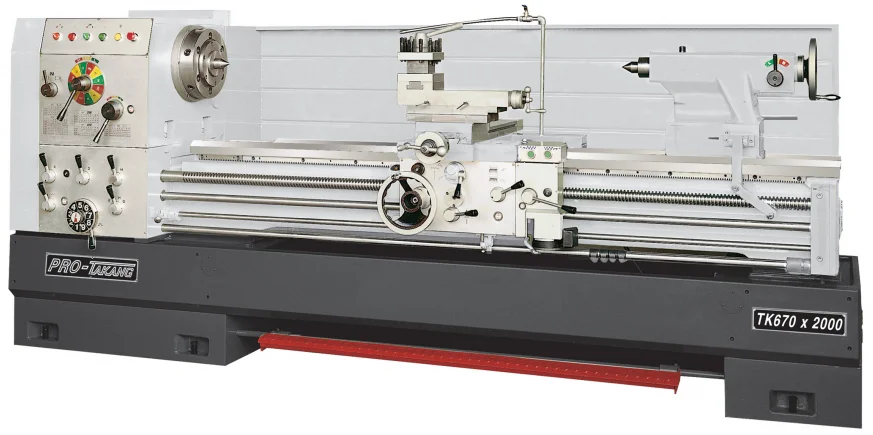

Массивная станина, выполненная из высококачественного чугунного сплава Механит, представляет собой коробчатую конструкцию, объединённую с широко разнесенными направляющими, что обеспечивает повышенную жесткость и стабильность. Вся конструкция тщательно проработана для обеспечения максимальной устойчивости при выполнении обработки.
Станок оснащен специально увеличенными жесткими направляющими скольжения V-образного вида, обработанными ТВЧ и шлифованными. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение вибраций.

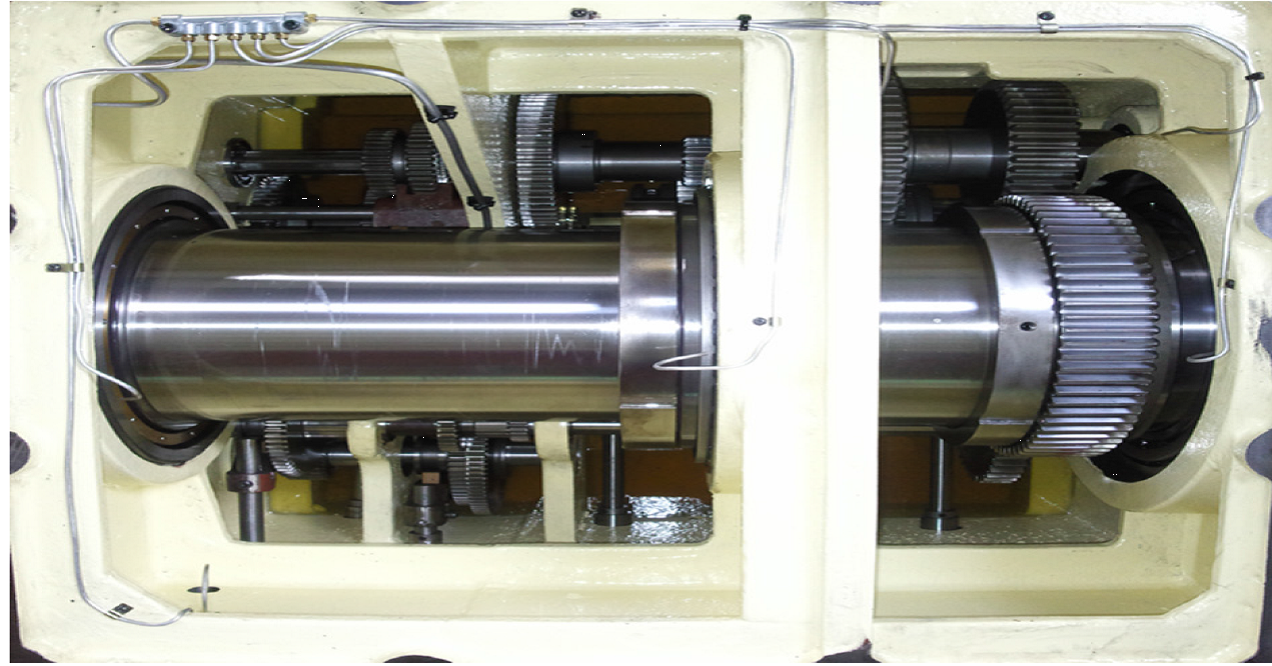

Универсальная передняя бабка обеспечивает широкий диапазон скоростей вращения шпинделя. Шестерни изготавливаются из хромомолибденовой стали (SCM-21), цементируются и шлифуются для обеспечения плавного и без шумного хода. Автоматический насос обеспечивает хорошую смазку всех узлов.

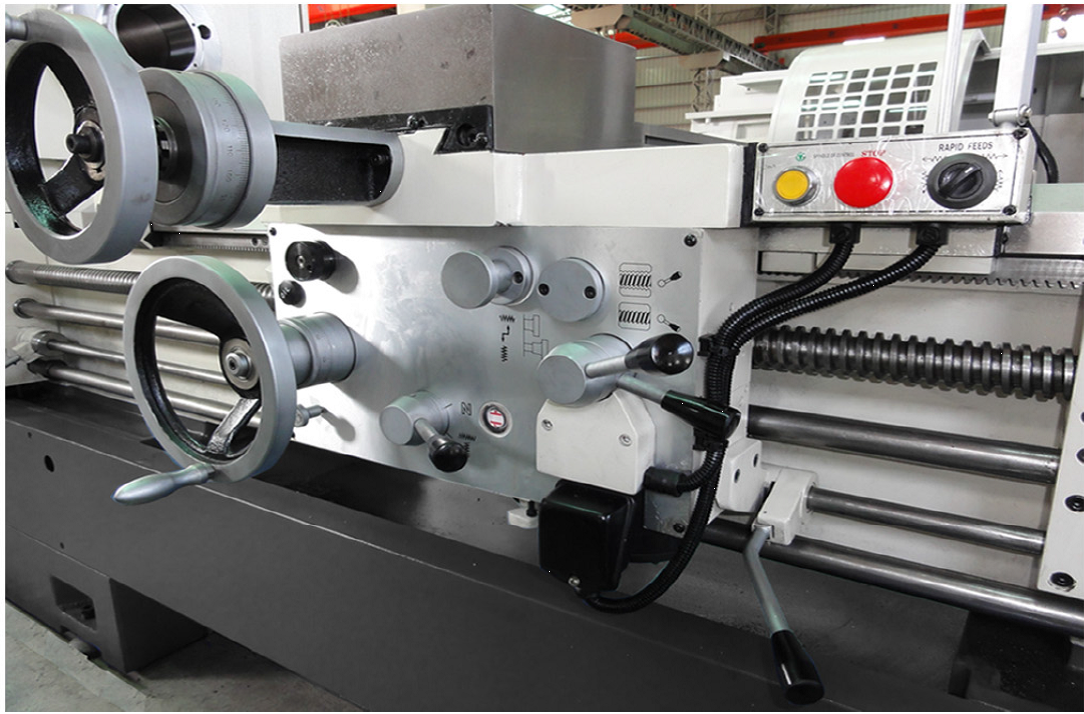

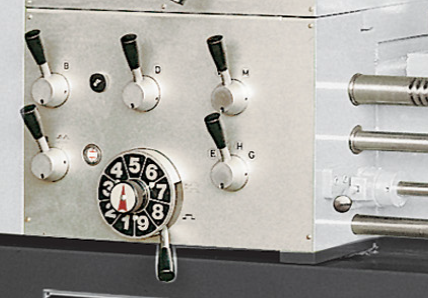

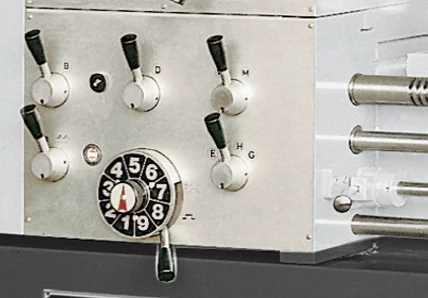

Изменение скорости, выбор скорости подачи и нарезание дюймовой или метрической резьбы удобно выполняются без замены шестеренок. Широкий диапазон выбора подачи и нарезания резьбы осуществляется поворотом трех рычагов и поворотным диском. Смазка шестеренок в коробке передач осуществляется масляной ванной.Направляющие каретки и седла упрочнены и шлифованы для увеличения износостойкости. База оснащена ручным устройством смазки для продольных и поперечных направляющих.

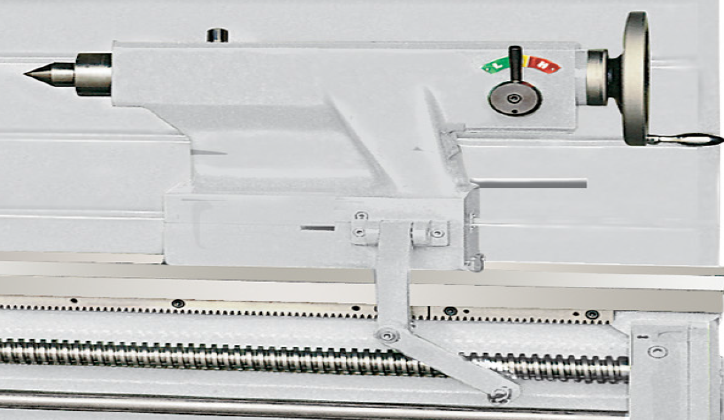

Задняя бабка имеет жесткую конструкцию. Легко перемещается вдоль станины. Отлично подходит как для простого сверления, так и для точного. Пиноль задней бабки точно позиционируется благодаря наличию градуированной шкалы и имеет надежную фиксацию в заданном положении.
|
Наименование |
Ед.изм. |
TK670-3000 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
670 |
|
Диаметр обработки над суппортом |
мм |
460 |
|
|
Ширина станины |
мм |
400 / 460 |
|
|
Межцентровое расстояние |
мм |
3000 |
|
|
Главный шпиндель |
Диаметр отверстия в шпинделе |
мм |
Ø104 (Ø156*, Ø230*) |
|
Торец шпинделя |
ASA |
D1-11 (А2-11*, А2-15*) |
|
|
Мощность привода шпинделя |
кВт |
11 (15*) |
|
|
Частота вращения шпинделя |
об/мин |
15-1000 (13-800*, 9-600*) |
|
|
Количество ступеней |
шт. |
12 |
|
|
Подача и резьба |
Поперечное перемещение суппорта |
мм |
300 / 385 |
|
Поперечная подача |
мм/об |
0,025-0,35 |
|
|
Продольная подача |
мм/об |
0,05-0,7 |
|
|
Диаметр ходового винта |
мм |
45 |
|
|
Шаг ходового винта |
мм |
12 |
|
|
Диапазон дюймовых резьб |
ниток/дюйм |
2-28 (36 видов) |
|
|
Диапазон метрических резьб |
мм |
0,8-14 (65 видов) |
|
|
Диапазон модульных резьб |
модуль |
0,5-7 (22 видов) |
|
|
Диапазон питчевых резьб |
питч |
4-56 (36 видов) |
|
|
Задняя бабка |
Перемещение пиноли |
мм |
230 |
|
Диаметр пиноли |
мм |
80 / 95 |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Мощность привода помпы СОЖ |
кВт |
0,096 |
|
Масса станка |
кг |
3900 |
|
|
Отверстие в шпинделе Ø104мм |
|
Конец шпинделя D1-11 или А-11 |
|
Мощность двигателя 11 кВт |
|
Коробка скоростей (12 ступеней) |
|
Задняя бабка |
|
Продольная и поперечная ускоренная подача (для станины шириной 460мм) |
|
Продольная подача (для станины шириной 400мм) |
|
Магнитный тормоз для шпинделя (только для станины шириной 460мм) |
|
Освещение рабочей зоны |
|
Система подачи СОЖ |
|

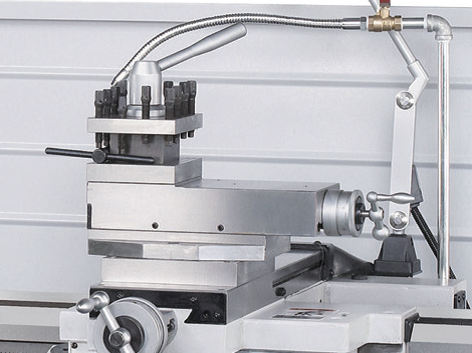

4-х позиционный держатель инструмента |
|
Ящик с инструментами |
|
Техническая документация на русском языке |
