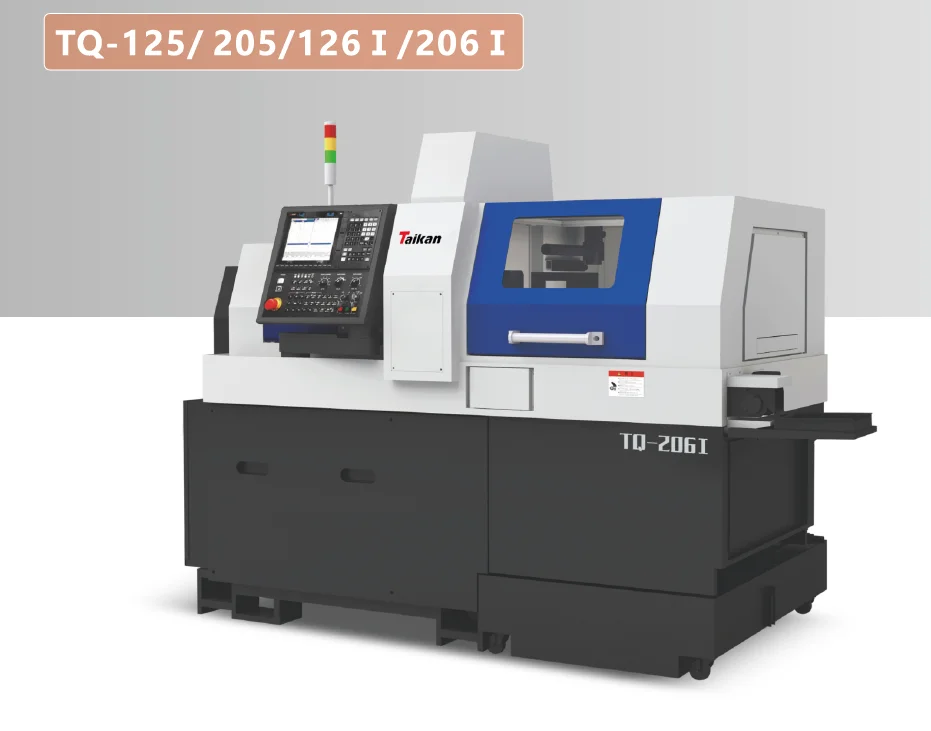

Автомат продольного точения Taikan TQ-125II — 5-осевой компактный станок с ЧПУ и контршпинделем, Ø12 мм, с приводным инструментом на контршпинделе

Автомат продольного точения Taikan TQ-125II — компактный 5-осевой станок с расширенным оснащением контршпинделя

Taikan TQ-125II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и приводным инструментом на контршпинделе, предназначенный для высокоскоростной серийной и массовой обработки мелких точёных деталей диаметром до 12 мм из прутка. Модель относится к компактной TQ-серии Taikan и отличается уменьшенной длиной обработки (до 130 мм) по сравнению со стандартной ST-серией (240 мм), что делает её оптимальным решением для выпуска коротких деталей малого диаметра: контактов, втулок, штуцеров, элементов часовых механизмов, медицинских игл и других изделий.

Ключевое отличие модели TQ-125II от базовой TQ-125I — наличие приводного инструмента на контршпинделе (2 торцевых приводных позиции), что позволяет выполнять фрезерование и сверление не только с главного, но и с противоположной стороны детали. Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания, что исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью.

Ключевые особенности модели TQ-125II

• Рабочий диапазон — пруток диаметром до 12 мм, длина готовой детали до 130 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 2 торцевых фиксированных + 2 торцевых приводных инструмента
• Приводной инструмент на контршпинделе — ключевое отличие от TQ-125I, позволяет выполнять фрезерование и сверление с противоположной стороны детали
• Компактные габариты — уменьшенная длина обработки (130 мм) оптимизирует станок для выпуска коротких деталей
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan TQ-125II эффективно применяется на производствах, выпускающих серийные и массовые мелкие точёные детали малого диаметра с комбинированной обработкой с двух сторон:

• часовая и ювелирная промышленность — мелкие валы, оси, втулки, элементы механизмов с обработкой с двух сторон
• медицинское оборудование — иглы, элементы диагностических систем, мелкие импланты со сложной геометрией
• электроника и приборостроение — контакты, разъёмы, штыревые соединители с элементами фрезерования
• крепёжная промышленность — мелкие винты, болты, шпильки с обработкой торцов с двух сторон
• пневматика и гидравлика — миниатюрные штуцеры, ниппели, золотники с боковыми каналами
• автомобильная промышленность — мелкие элементы топливной аппаратуры, датчиков

Почему TQ-125II выбирают вместо TQ-125I

Модель TQ-125II — это развитая версия станка TQ-125I с расширенным оснащением контршпинделя. Ключевые отличия:

• Приводной инструмент на контршпинделе — 2 торцевых приводных позиции, которых нет у TQ-125I. Это позволяет выполнять фрезерование и сверление не только с главного, но и с контршпинделя, существенно расширяя технологические возможности
• Упрощённое оснащение контршпинделя фиксированным инструментом — 2 позиции вместо 4 у TQ-125I, что компенсируется добавлением приводного инструмента

Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется рассмотреть модель TQ-126I из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
