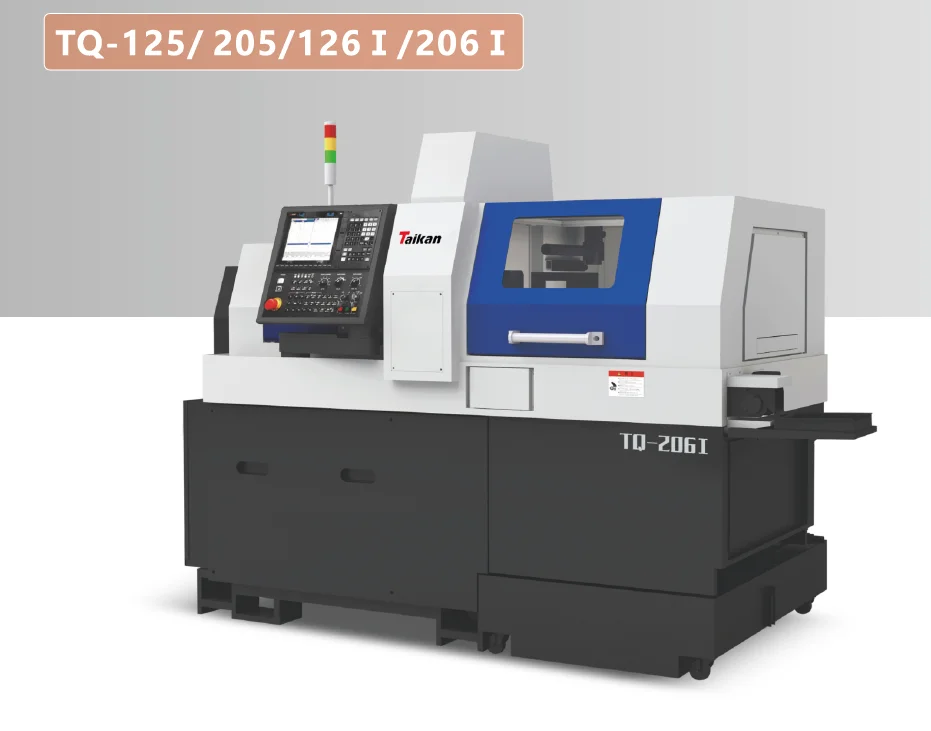

Автомат продольного точения Taikan TQ-125I — 5-осевой компактный станок с ЧПУ и контршпинделем, Ø12 мм

Автомат продольного точения Taikan TQ-125I — компактный 5-осевой станок для обработки мелких деталей с двух сторон

Taikan TQ-125I — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки мелких точёных деталей диаметром до 12 мм из прутка. Модель относится к компактной TQ-серии Taikan и отличается уменьшенной длиной обработки (до 130 мм) по сравнению со стандартной ST-серией (240 мм), что делает её оптимальным решением для выпуска коротких деталей: контактов, втулок, штуцеров, элементов часовых механизмов, медицинских игл и других изделий малого диаметра.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) позволяет выполнять полную обработку детали с двух сторон за одну установку.

Ключевые особенности модели TQ-125I

• Рабочий диапазон — пруток диаметром до 12 мм, длина готовой детали до 130 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 4 торцевых фиксированных инструмента
• Приводной боковой инструмент на главном шпинделе — позволяет выполнять фрезерование, сверление и нарезание резьбы с боковых направлений
• Компактные габариты — уменьшенная длина обработки (130 мм) оптимизирует станок для выпуска коротких деталей
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии

Области применения

Автомат Taikan TQ-125I эффективно применяется на производствах, выпускающих серийные и массовые мелкие точёные детали малого диаметра с обработкой с двух сторон:

• часовая и ювелирная промышленность — мелкие валы, оси, втулки, элементы механизмов
• медицинское оборудование — иглы, элементы диагностических систем, мелкие импланты
• электроника и приборостроение — контакты, разъёмы, штыревые соединители
• крепёжная промышленность — мелкие винты, болты, шпильки с обработкой с двух сторон
• пневматика и гидравлика — миниатюрные штуцеры, ниппели, золотники
• автомобильная промышленность — мелкие элементы топливной аппаратуры, датчиков

Почему TQ-125I выбирают для серийного производства

Модель TQ-125I — это входная точка в компактную TQ-серию Taikan. По сравнению со станками ST-серии аналогичной кинематики (ST-205I), модель TQ-125I имеет уменьшенную длину обработки (130 мм вместо 240 мм), что оптимизирует станок для выпуска коротких деталей и снижает время цикла за счёт сокращения холостых ходов.

Оснащение главного шпинделя (6 токарных + 5 торцевых фиксированных + 4 приводных боковых) обеспечивает выполнение полного цикла обработки с фрезерованием и сверлением с боковых направлений. Контршпиндель с 4 торцевыми фиксированными инструментами позволяет выполнять обработку с противоположной стороны детали.

Для более сложных деталей — с приводным инструментом на контршпинделе — рекомендуется рассмотреть модель TQ-125II из той же линейки Taikan. Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется модель TQ-126I.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
