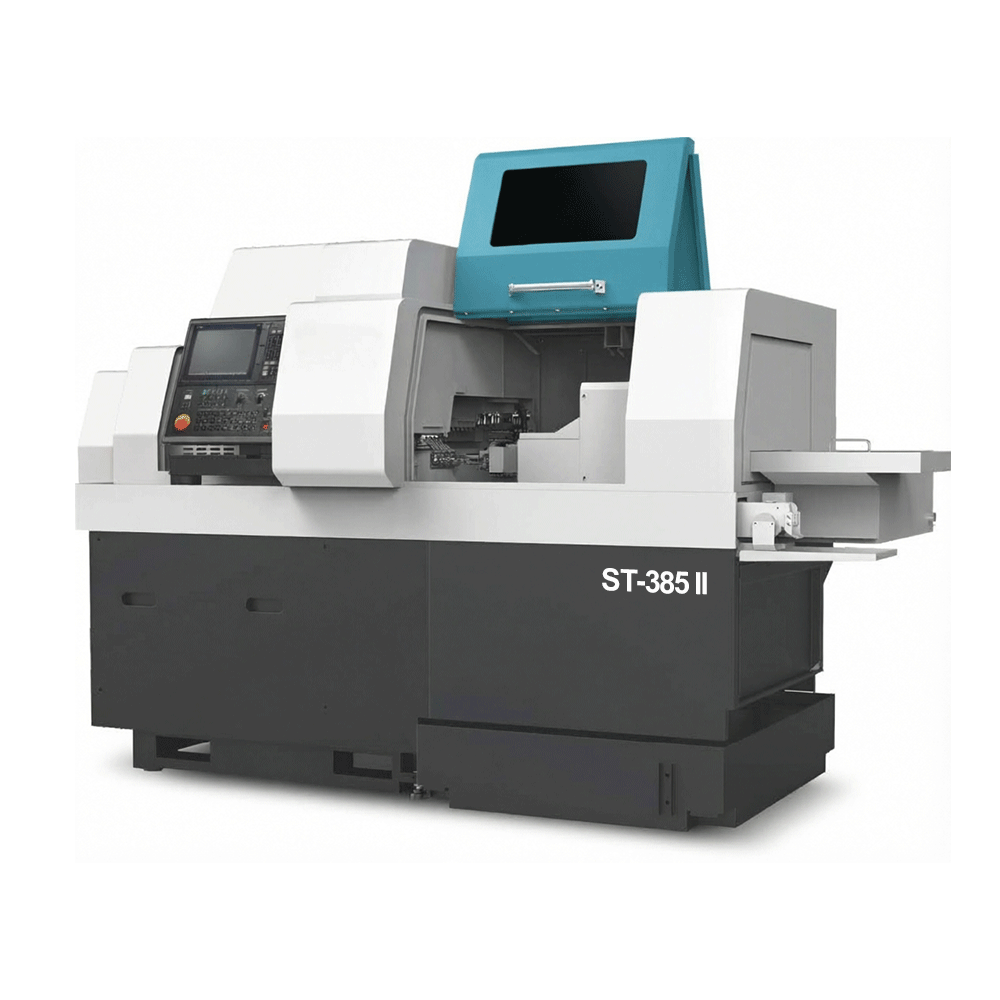

Автомат продольного точения Taikan ST-385II — 5-осевой станок с ЧПУ и контршпинделем, Ø38 мм, расширенное оснащение

Автомат продольного точения Taikan ST-385II — флагман 5-осевой линейки ST-серии для обработки прутка крупного диаметра

Taikan ST-385II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и расширенным набором приводного инструмента, предназначенный для серийной и массовой обработки сложных точёных деталей диаметром до 38 мм из прутка. Модель является старшей 5-осевой модификацией в линейке ST-серии и сочетает максимальный рабочий диапазон по диаметру с расширенным приводным оснащением на главном шпинделе, что позволяет выполнять сложные циклы комбинированной обработки крупногабаритных деталей с двух сторон без переустановки заготовки.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Максимальная длина обработки — 240 мм. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) в сочетании с увеличенным количеством приводного инструмента делает станок универсальным решением для деталей крупного диаметра, требующих сложной комбинированной обработки с двух сторон.

Ключевые особенности модели ST-385II

• Рабочий диапазон — пруток диаметром до 38 мм, длина готовой детали до 240 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 4 торцевых фиксированных + 4 торцевых приводных + 4 приводных боковых (всего 18 позиций)
• Оснащение контршпинделя — 2+4 торцевых фиксированных + 2 торцевых приводных инструмента
• Расширенный приводной инструмент на главном шпинделе — 4 торцевых приводных позиции (против 1 у ST-325II), что существенно расширяет возможности фрезерования и сверления с торца детали
• Приводной инструмент на контршпинделе — позволяет выполнять фрезерование и сверление с противоположной стороны детали
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan ST-385II эффективно применяется на производствах, выпускающих серийные и массовые сложные точёные детали крупного диаметра с комбинированной обработкой с двух сторон:

• энергетическое машиностроение — элементы арматуры, соединительные детали, штоки клапанов увеличенного диаметра с полной обработкой
• пневматика и гидравлика — штуцеры, ниппели, золотники, распределители увеличенного диаметра со сложной системой каналов с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали, элементы рулевого управления с обработкой торцов и боковых поверхностей
• нефтегазовая отрасль — элементы бурового оборудования, соединительная арматура
• общее машиностроение — детали класса «крупный пруток» с максимальной геометрической сложностью
• судостроение и ж/д техника — элементы крепежа, соединительные детали увеличенного диаметра

Почему ST-385II выбирают вместо ST-325II

Модель ST-385II — это флагман 5-осевой линейки ST-серии по диаметру обработки. По сравнению со станком ST-325II (Ø32 мм), ключевые отличия:

• Увеличенный рабочий диапазон — обработка прутка до 38 мм вместо 32 мм, что расширяет номенклатуру выпускаемых деталей
• Расширенный приводной инструмент на главном шпинделе — 4 торцевых приводных позиции против 1 у ST-325II. Это существенно расширяет возможности фрезерования, сверления и нарезания резьбы с торца детали без переустановки
• Аналогичное оснащение контршпинделя — 2+4 торцевых фиксированных + 2 торцевых приводных инструмента, что обеспечивает полную обработку с противоположной стороны

ST-385II оптимален для предприятий, обрабатывающих детали диаметром от 26 до 38 мм и нуждающихся в универсальном станке с контршпинделем и расширенным приводным оснащением. Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется рассмотреть переход на специализированные решения других производителей, так как в линейке Taikan ST-серии 6-осевые модели ограничены диаметром 26 мм.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
