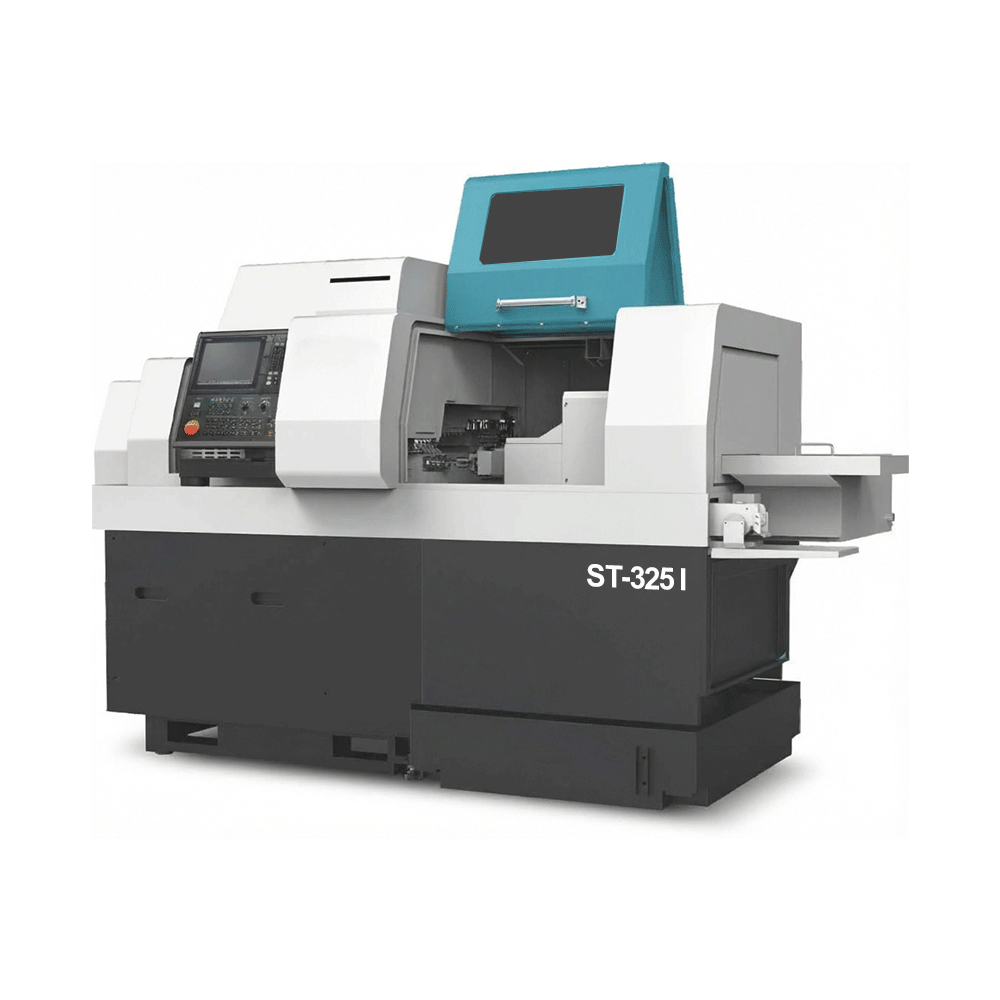

Автомат продольного точения Taikan ST-325I — 5-осевой станок с ЧПУ и контршпинделем, Ø32 мм

Автомат продольного точения Taikan ST-325I — обработка деталей крупного диаметра с двух сторон за одну установку

Taikan ST-325I — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для серийной и массовой обработки сложных точёных деталей диаметром до 32 мм из прутка. Модель открывает линейку 5-осевых станков Taikan с диаметром обработки 32 мм и сочетает увеличенный рабочий диапазон с возможностями полной обработки деталей с двух сторон без переустановки заготовки.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Максимальная длина обработки — 240 мм. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) делает станок универсальным решением для деталей крупного диаметра, требующих обработки с двух сторон: валов, осей, штуцеров, золотников, элементов арматуры и других сложных изделий.

Ключевые особенности модели ST-325I

• Рабочий диапазон — пруток диаметром до 32 мм, длина готовой детали до 240 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку, без переустановки заготовки
• Оснащение главного шпинделя — 6 токарных (O.D.) + 4 торцевых фиксированных + 1 торцевой приводной + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 4+4 торцевых фиксированных инструмента
• Приводной инструмент на главном шпинделе — позволяет выполнять фрезерование, сверление и нарезание резьбы с главного шпинделя
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan ST-325I эффективно применяется на производствах, выпускающих серийные и массовые сложные точёные детали крупного диаметра с обработкой с двух сторон:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра с обработкой с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов с двух сторон
• энергетическое машиностроение — элементы арматуры, соединительные детали с полной обработкой
• общее машиностроение — детали класса «крупный пруток» с комбинированной обработкой
• приборостроение — корпусные детали увеличенного диаметра со сквозной обработкой
• медицинское оборудование — элементы хирургического инструмента, имплантов увеличенного диаметра

Почему ST-325I выбирают для серийного производства

Модель ST-325I — это входная точка в линейку 5-осевых станков Taikan с диаметром обработки 32 мм. По сравнению с 3-осевыми моделями (ST-323II / ST-323III), ключевым преимуществом является наличие контршпинделя, который позволяет выполнять обработку детали с противоположной стороны без её переустановки. Это критически важно для деталей, требующих точного позиционирования элементов с двух сторон — валов, осей, штуцеров с двусторонней резьбой и т.д.

По сравнению с более оснащённой моделью ST-325II станок ST-325I имеет упрощённое оснащение контршпинделя — только фиксированный инструмент (4+4 позиций), без приводного. Это делает ST-325I более доступным по стоимости решением для задач, где не требуется фрезерование с контршпинделя, но необходима обработка с двух сторон.

Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется рассмотреть модель ST-326 (6 осей: X1 / Y1 / Z1 / X2 / Y2 / Z2) из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
