Автомат продольного точения Taikan ST-323II — 3-осевой станок с ЧПУ, Ø32 мм, 5 приводных боковых инструментов

Автомат продольного точения Taikan ST-323II — обработка деталей увеличенного диаметра с боковым фрезерованием

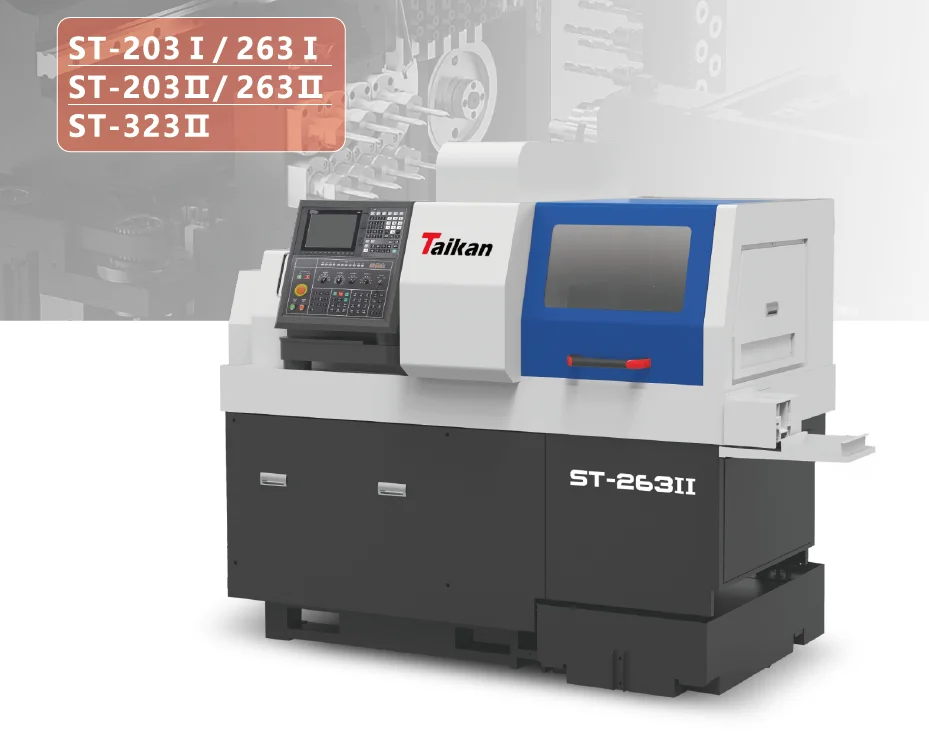

Taikan ST-323II — 3-осевой автомат продольного точения (Swiss-type) китайского производства, предназначенный для серийной и массовой обработки точёных деталей диаметром до 32 мм из прутка. Модель является старшей в линейке 3-осевых станков Taikan ST-серии с приводным боковым инструментом и ориентирована на предприятия, которым требуется обработка деталей среднего диаметра с элементами фрезерования, сверления и нарезания резьбы с боковых направлений.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Максимальная длина обработки — 240 мм, что покрывает потребности в производстве валов, осей, штуцеров, втулок, золотников и других деталей класса «средний и крупный пруток».

Ключевые особенности модели ST-323II

• Рабочий диапазон — пруток диаметром до 32 мм, длина готовой детали до 240 мм
• 3 оси интерполяции (X1 / Y1 / Z1) — базовая кинематика для точения, расточки, сверления и фрезерования
• 11 позиций инструмента — 6 токарных (O.D.) + 5 торцевых фиксированных
• 5 приводных боковых инструментов — позволяют выполнять фрезерование пазов, сверление и нарезание резьбы с боковых направлений без переустановки заготовки
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Без контршпинделя — модель оптимизирована под обработку с одной стороны, что снижает стоимость станка при сохранении расширенного функционала
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки

Области применения

Автомат Taikan ST-323II эффективно применяется на производствах, выпускающих серийные и массовые точёные детали среднего диаметра с элементами фрезерования:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра с боковыми каналами и отверстиями
• автомобильная промышленность — валы, втулки, оси, шлицевые детали
• общее машиностроение — детали класса «средний пруток» с комбинированной обработкой
• крепёжная и фурнитурная промышленность — детали с боковыми отверстиями и резьбой
• приборостроение — корпусные детали увеличенного диаметра с пазами
• энергетическое машиностроение — элементы арматуры, соединительные детали

Почему ST-323II выбирают для серийного производства

Модель ST-323II — это оптимальное решение для деталей диаметром до 32 мм с элементами фрезерования, когда не требуется контршпиндель и дополнительные оси. По сравнению с моделями ST-203II (Ø20 мм) и ST-263II (Ø26 мм) станок ST-323II расширяет рабочий диапазон по диаметру, что делает его универсальным решением для предприятий, обрабатывающих детали среднего диаметра.

Наличие 5 приводных боковых инструментов позволяет выполнять фрезерование пазов, сверление боковых отверстий, нарезание боковой резьбы без переустановки заготовки. Это сокращает время цикла и повышает точность позиционирования. Для более сложных деталей — со сверлением с противоположной стороны или полной 6-осевой обработкой — рекомендуется рассмотреть модели ST-325I (5 осей + контршпиндель) или ST-326 (6 осей) из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
