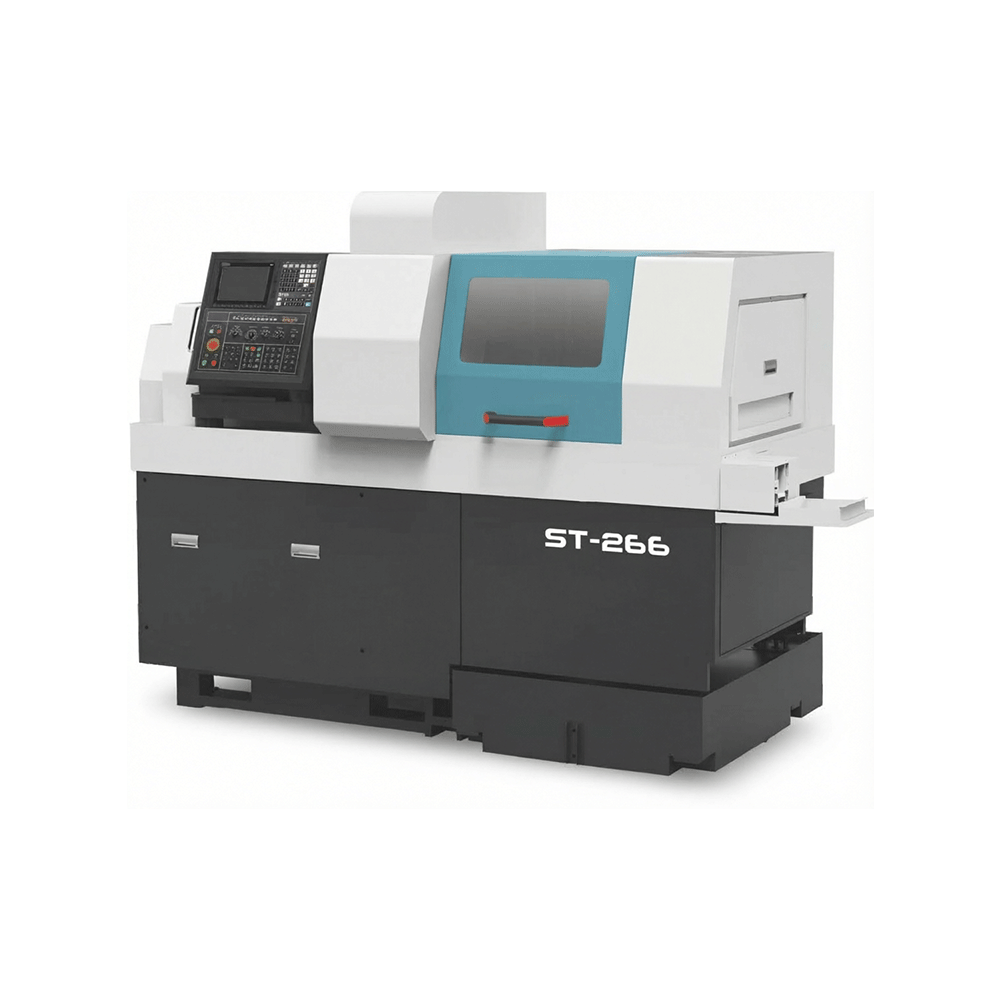

Автомат продольного точения Taikan ST-266 — 6-осевой станок с ЧПУ и контршпинделем, Ø26 мм, полная обработка с двух сторон

Автомат продольного точения Taikan ST-266 — полная 6-осевая обработка деталей среднего диаметра с двух сторон за одну установку

Taikan ST-266 — 6-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и Y-осью на контршпинделе, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких и средних точёных деталей диаметром до 26 мм из прутка. Модель является флагманом линейки ST-серии с диаметром обработки 26 мм и обеспечивает максимально полный цикл обработки деталей среднего диаметра с двух сторон без переустановки заготовки.

Ключевое отличие от 5-осевых моделей ST-265I и ST-265II — наличие Y2-оси на контршпинделе, что даёт полную 6-осевую кинематику X1 / Y1 / Z1 / X2 / Y2 / Z2. Это позволяет выполнять не только точение и осевое сверление, но и полноценное фрезерование с обеих сторон детали — включая обработку вне осевой линии, что критически важно для сложных корпусных деталей, элементов пневмо- и гидросистем увеличенного диаметра, медицинских имплантов и других изделий со сложной геометрией.

Ключевые особенности модели ST-266

• Рабочий диапазон — пруток диаметром до 26 мм, длина готовой детали до 240 мм
• 6 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Y2 / Z2 (контршпиндель)
• Контршпиндель с Y2-осью — полная 6-осевая обработка с противоположной стороны детали, включая фрезерование вне осевой линии
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 2 торцевых приводных + 5 приводных боковых (всего 18 позиций)
• Оснащение контршпинделя — 4+5 торцевых фиксированных + 4 торцевых приводных инструмента
• Приводной инструмент на обоих шпинделях — позволяет выполнять фрезерование, сверление и нарезание резьбы как с главного, так и с контршпинделя
• Y-оси на обоих шпинделях — полноценное офф-лайн фрезерование с двух сторон детали
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 6-осевой интерполяции

Области применения

Автомат Taikan ST-266 эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие и средние точёные детали с максимально полной обработкой с двух сторон увеличенного диаметра:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра со сложной системой каналов с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали с полной обработкой торцов и боковых поверхностей
• общее машиностроение — детали класса «средний пруток» с максимальной геометрической сложностью
• медицинское оборудование — сложные импланты, элементы хирургического инструмента со сложной 3D-геометрией
• приборостроение — корпусные детали увеличенного диаметра со сквозной обработкой, пазами и отверстиями в разных плоскостях
• энергетическое машиностроение — элементы арматуры, соединительные детали с полной обработкой с двух сторон

Почему ST-266 выбирают вместо ST-265II

Модель ST-266 — это флагман 26-миллиметровой линейки ST-серии. По сравнению с 5-осевой моделью ST-265II, ключевым преимуществом является наличие Y2-оси на контршпинделе. Это даёт следующие возможности:

• Полноценное офф-лайн фрезерование с контршпинделя — обработка пазов, канавок, плоскостей вне осевой линии детали с противоположной стороны
• Расширенная 6-осевая интерполяция — одновременная обработка по 6 осям для деталей со сложной 3D-геометрией
• Сокращение времени цикла — выполнение операций, которые на 5-осевом станке потребовали бы дополнительной переустановки или перевода на другой станок
• Повышение точности — обработка сложных деталей за одну установку исключает погрешности повторного позиционирования

По сравнению с моделью ST-206 (Ø20 мм) станок ST-266 расширяет рабочий диапазон по диаметру до 26 мм, что делает его оптимальным выбором для предприятий, обрабатывающих детали среднего диаметра с максимальной сложностью обработки. При этом общее количество приводного инструмента и возможности 6-осевой обработки сохраняются на том же высоком уровне.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
