Автомат продольного точения Taikan ST-265II — 5-осевой станок с ЧПУ и контршпинделем, Ø26 мм, расширенное оснащение

Автомат продольного точения Taikan ST-265II — полная обработка деталей среднего диаметра с расширенным приводным оснащением

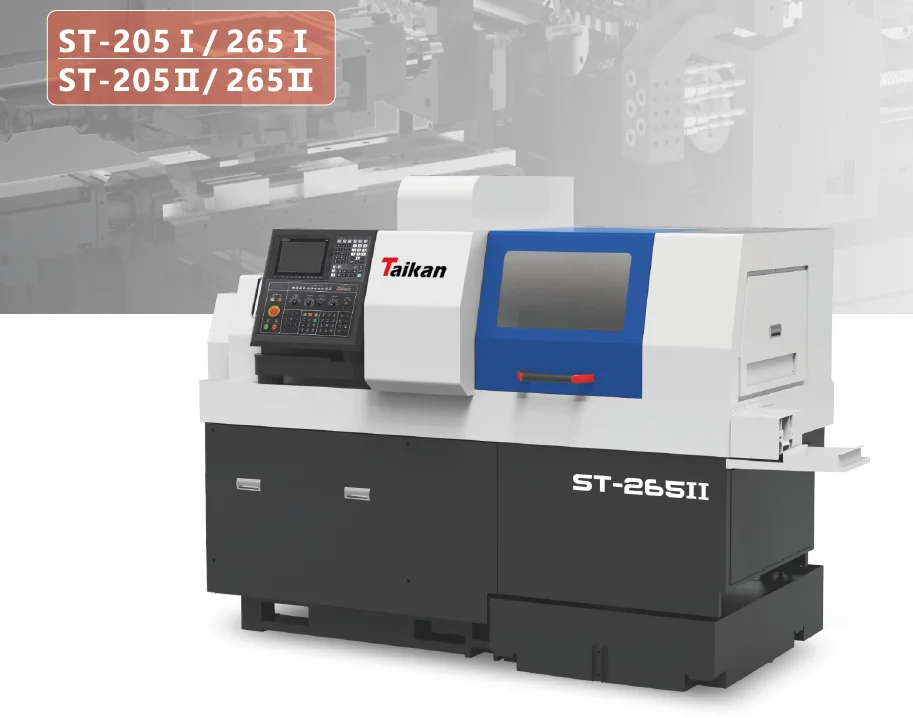

Taikan ST-265II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и расширенным набором приводного инструмента, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких и средних точёных деталей диаметром до 26 мм из прутка. Модель является развитием станка ST-265I и отличается увеличенным количеством приводного инструмента как на главном, так и на контршпинделе, что позволяет выполнять максимально сложные циклы обработки деталей среднего диаметра без переустановки заготовки.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Максимальная длина обработки — 240 мм. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) в сочетании с расширенным приводным оснащением делает станок универсальным решением для деталей, требующих сложной комбинированной обработки с двух сторон.

Ключевые особенности модели ST-265II

• Рабочий диапазон — пруток диаметром до 26 мм, длина готовой детали до 240 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 2 торцевых приводных + 5 приводных боковых
• Оснащение контршпинделя — 2+5 торцевых фиксированных + 2 торцевых приводных инструмента
• Приводной инструмент на контршпинделе — ключевое отличие от ST-265I, позволяет выполнять фрезерование и сверление с противоположной стороны детали
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan ST-265II эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие и средние точёные детали с комбинированной обработкой с двух сторон увеличенного диаметра:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра со сложной системой каналов
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов и боковых поверхностей с двух сторон
• общее машиностроение — детали класса «средний пруток» с полной комбинированной обработкой
• медицинское оборудование — элементы хирургического инструмента, имплантов, диагностических систем со сложной геометрией
• приборостроение — корпусные детали увеличенного диаметра со сквозной обработкой и элементами фрезерования
• энергетическое машиностроение — элементы арматуры, соединительные детали с обработкой с двух сторон

Почему ST-265II выбирают вместо ST-265I

Модель ST-265II — это развитая версия станка ST-265I с расширенным приводным оснащением. Ключевые отличия:

• Приводной боковой инструмент на главном шпинделе — 5 позиций вместо 3 у ST-265I, что расширяет возможности фрезерования пазов, сверления и нарезания резьбы с боковых направлений
• Приводной инструмент на контршпинделе — 2 торцевых приводных позиции, которых нет у ST-265I. Это позволяет выполнять фрезерование и сверление не только с главного, но и с контршпинделя, существенно расширяя технологические возможности
• Упрощённое оснащение контршпинделя фиксированным инструментом — 2+5 позиций вместо 4+5 у ST-265I, что компенсируется добавлением приводного инструмента

По сравнению с моделью ST-205II (Ø20 мм) станок ST-265II расширяет рабочий диапазон по диаметру до 26 мм, что делает его оптимальным выбором для предприятий, обрабатывающих детали как малого, так и среднего диаметра. При этом общее количество приводного инструмента и возможности обработки с двух сторон сохраняются на том же высоком уровне.

Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется рассмотреть модель ST-266 (6 осей: X1 / Y1 / Z1 / X2 / Y2 / Z2) из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
