Автомат продольного точения Taikan ST-265I — 5-осевой станок с ЧПУ и контршпинделем, Ø26 мм

Автомат продольного точения Taikan ST-265I — полная обработка деталей увеличенного диаметра с двух сторон за одну установку

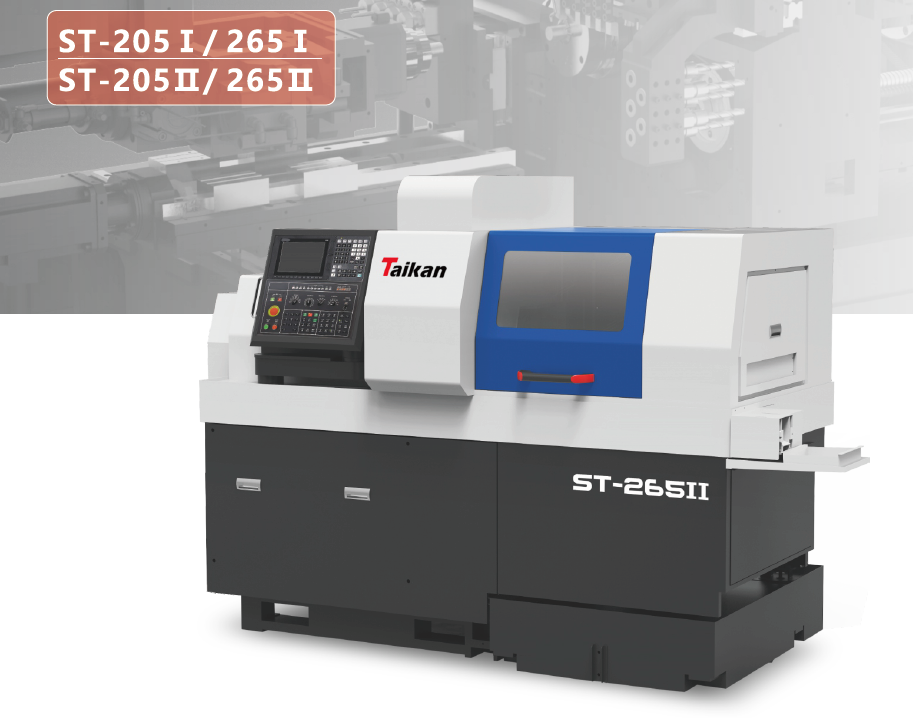

Taikan ST-265I — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких и средних точёных деталей диаметром до 26 мм из прутка. Модель является модификацией станка ST-205I с увеличенным рабочим диапазоном по диаметру и сочетает все преимущества 5-осевой кинематики с возможностью обработки деталей среднего диаметра.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Максимальная длина обработки — 240 мм. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) делает станок универсальным решением для деталей, требующих обработки с двух сторон: валов, осей, штуцеров, золотников увеличенного диаметра, элементов медицинского инструмента и других сложных деталей.

Ключевые особенности модели ST-265I

• Рабочий диапазон — пруток диаметром до 26 мм, длина готовой детали до 240 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку, без переустановки заготовки
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 2 торцевых приводных + 3 приводных боковых (всего 16 позиций)
• Оснащение контршпинделя — 4+5 торцевых фиксированных инструмента
• Приводной инструмент — торцевой и боковой на главном шпинделе позволяет выполнять фрезерование, сверление и нарезание резьбы
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan ST-265I эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие и средние точёные детали с обработкой с двух сторон увеличенного диаметра:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра с обработкой с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов с двух сторон
• общее машиностроение — детали класса «средний пруток» с полной обработкой
• медицинское оборудование — элементы хирургического инструмента, имплантов, диагностических систем
• приборостроение — корпусные детали увеличенного диаметра со сквозной обработкой
• энергетическое машиностроение — элементы арматуры, соединительные детали с обработкой с двух сторон

Почему ST-265I выбирают вместо ST-205I

Модель ST-265I — это аналог станка ST-205I с увеличенным рабочим диапазоном по диаметру. По сравнению с моделью ST-205I (Ø20 мм), станок ST-265I расширяет возможности по обработке деталей среднего диаметра — до 26 мм. При этом кинематика, количество осей (5) и общее оснащение инструментом сохраняются на том же уровне: 6 токарных, 5 торцевых фиксированных, 2 торцевых приводных и 3 приводных боковых инструмента на главном шпинделе, а также 4+5 торцевых фиксированных на контршпинделе.

Это делает ST-265I оптимальным выбором для предприятий, которые обрабатывают детали диаметром от 20 до 26 мм и хотят получить универсальный станок с контршпинделем без необходимости приобретать несколько моделей разного диаметра.

Для задач с максимальной сложностью обработки — с расширенным приводным оснащением и Y-осью на контршпинделе — рекомендуется рассмотреть модель ST-265II (5 осей с увеличенным количеством приводного инструмента) или ST-266 (6 осей: X1 / Y1 / Z1 / X2 / Y2 / Z2) из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
