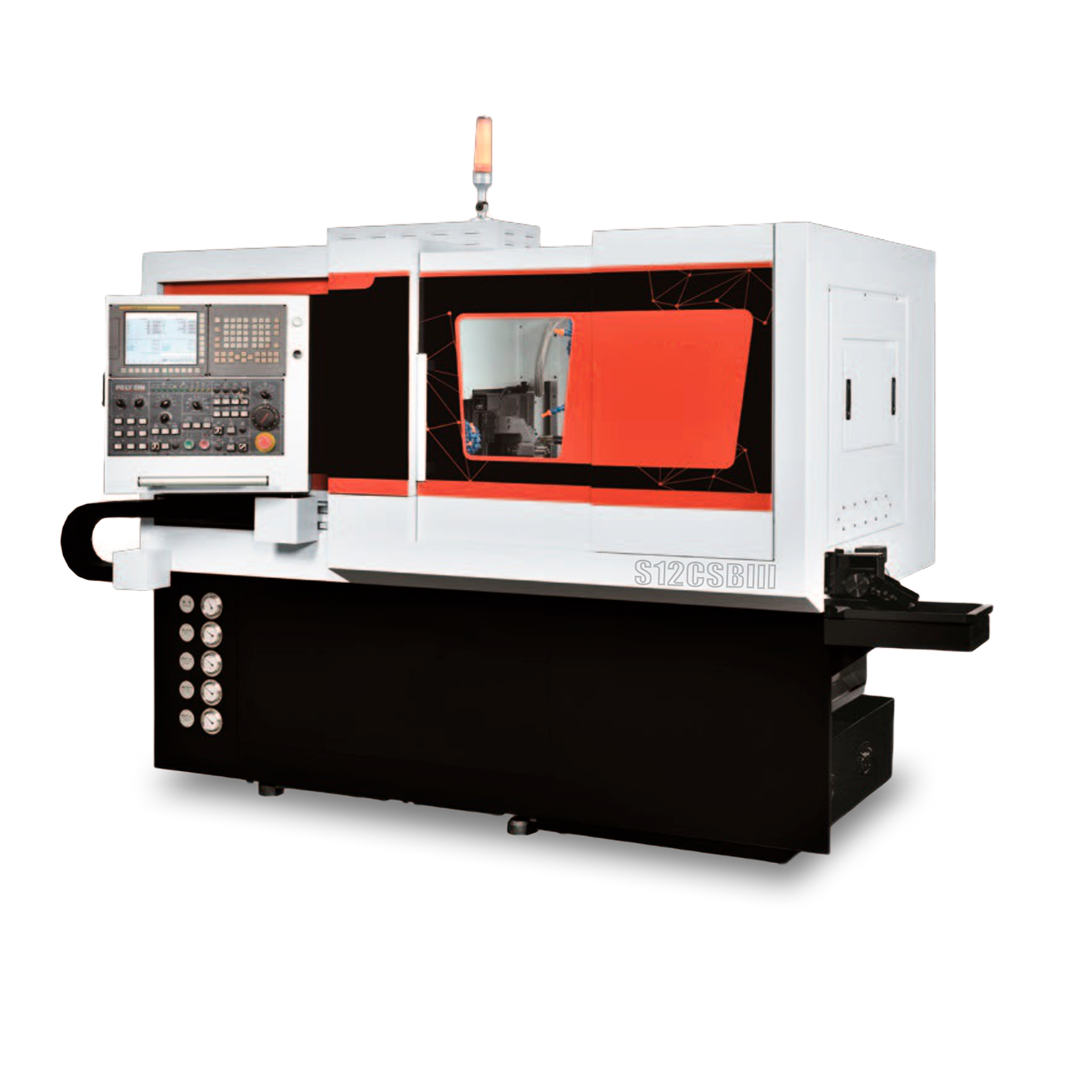

Автомат продольного точения S12CSBIII

Технические характеристики

Max диаметр прутка, мм

12,7

Скорость вращения шпинделя, об/мин

8000

Количество токарного инструмента, шт

Количество расточного инструмента, шт

Количество радиал. приводного инструмента, шт

Max диаметр сверления, мм

Все характеристики

Страна-производитель:

Тайвань

Преимущества:

Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
Проводим пусконаладочные работы и постгарантийное обслуживание
Консультируем для самостоятельного проведения ТО
Доставляем оперативно и своевременно

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в Telegram Получить предложение

Автоматы продольного точения предназначены для обработки длинных и тонких деталей, которые требуют высокой точности и низкой шероховатости поверхности. Эти станки отличаются способностью выполнять многоступенчатую обработку деталей за один цикл.

Особенности:

▪ Продольное точение — основная функция, позволяющая обрабатывать детали вдоль их оси.

▪ Автоматическая смена инструментов — позволяет быстро переходить от одной операции к другой, что сокращает время на переналадку.

▪ Многоосевая обработка — многие автоматы оснащены несколькими осями (от 3 до 7 и более), что позволяет выполнять сложные операции с использованием нескольких инструментов одновременно.

Принцип работы

Заготовка перемещается продольно через направляющую втулку, в то время как режущий инструмент остаётся неподвижным или перемещается в поперечном направлении. Это позволяет станку выполнять точные операции точения даже с очень тонкими и длинными заготовками, минимизируя вибрации.

Автоматы продольного точения используются в различных отраслях промышленности, например:

Автомобилестроение — производство валов, осей, шестерён и других деталей для двигателей и трансмиссий.

Медицинская техника — изготовление хирургических инструментов, протезов и других медицинских устройств.

Аэрокосмическая промышленность — производство деталей для авиационных и космических аппаратов.

Электронная промышленность — обработка компонентов для электронных устройств и систем связи.

Наименование		Ед.изм.	Значение
Функциональные возможности	Максимальный обрабатываемый диаметр	мм	Ø12,7
	Максимальная длина обработки для каждого патрона	мм	200
	Максимальный диаметр сверления главный/контршпиндель	мм	Ø7/Ø7
	Максимальный диаметр резьбы главного/контршпинделя	—	М6/М6
Инструмент для наружной обработки	Количество инструментов	шт.	6
Инструмент для наружной обработки	Размеры	—	12х12х120
Инструмент для расточки	Количество инструментов	шт.	4
Инструмент для расточки	Размеры	мм	10 (ER 16)
Радиальный приводной инструмент	Количество инструмента	шт.	6
	Размеры	мм	10 (ER 16)
	Скорость вращения	об/мин	200-6000
Осевой приводной инструмент	Количество инструмента	шт	6
	Размеры	мм	10 (ER 16)
	Скорость вращения	об/мин	200-6000
Расточной инструмент контршпинделя	Количество инструмента	шт	4+4
Расточной инструмент контршпинделя	Размеры	мм	10 (ER 16)
Приводной инструмент контршпинделя	Количество инструмента	шт	3
	Размеры	мм	7 (ER 11)
	Количество инструмента	шт	4
	Размеры	мм	10 (ER 16)
	Скорость вращения	об/мин	200-6000
Главный шпиндель	Диаметр проходного отверстия	мм	Ø13
	Скорость вращения	об/мин	200-8000
	Главный шпиндель – ось C, индексация	град	0,001
Контршпиндель	Диаметр проходного отверстия	мм	Ø13
	Скорость вращения	об/мин	200-5000
	Главный шпиндель – ось C, индексация	град	0,001
	Максимальная длина остаточного материала	мм	50
Перемещения	Ускоренные перемещения осей X1/Y1/Z1/X2/Z2	м/мин	30
Двигатели	Главный/контршпиндель	кВт	2,2/2,2
	Оси X1/Y1/Z1/X2/Z2	кВт	1
	Насос подачи СОЖ	кВт	0,75
	Станция смазки	Вт	4
	Приводной инструмент (фиксированный) M70/M80	кВт	1,5/2,2
	Приводной инструмент (подвижный) M70/M80	кВт	0,4/2,2
Габариты станка	Высота центра	мм	890
	Вес станка	кг	1920
	Размеры станка (Д х Ш х В)	мм	2480х1430х1650
Давление воздуха	Давление (кг/см) /расход (л/мин) воздуха	—	5/10

Система ЧПУ Mitsubishi M80
Главный шпиндель/контршпиндель
Система контроля отрезки детали
Улавливатель деталей
Система подачи СОЖ
Лампа освещения рабочей зоны
Инструмент для наружного точения – 6 шт.
Неподвижный инструмент для расточки – 4 шт.
Приводной радиальный инструмент – 6 шт.
Осевой приводной инструмент – 3 шт.
Неподвижный инструмент для расточки со стороны контршпинделя – 4 шт.
Осевой приводной инструмент со стороны контршпинделя – 3 шт.
Приводной инструмент для расточки со стороны контршпинделя – 4 шт.
Вращающаяся втулка
Неподвижна втулка
Комплект инструмента для монтажа станка
Техническая документация
