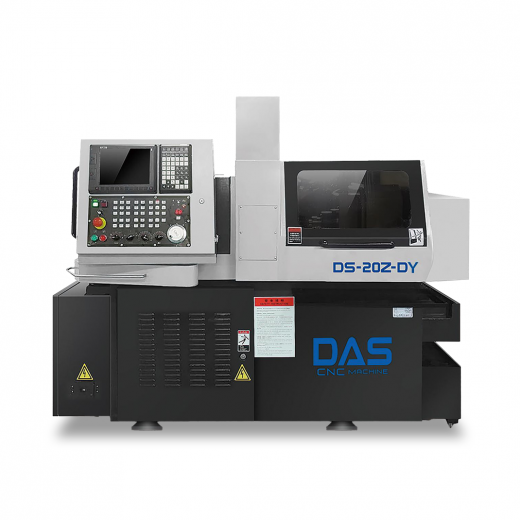

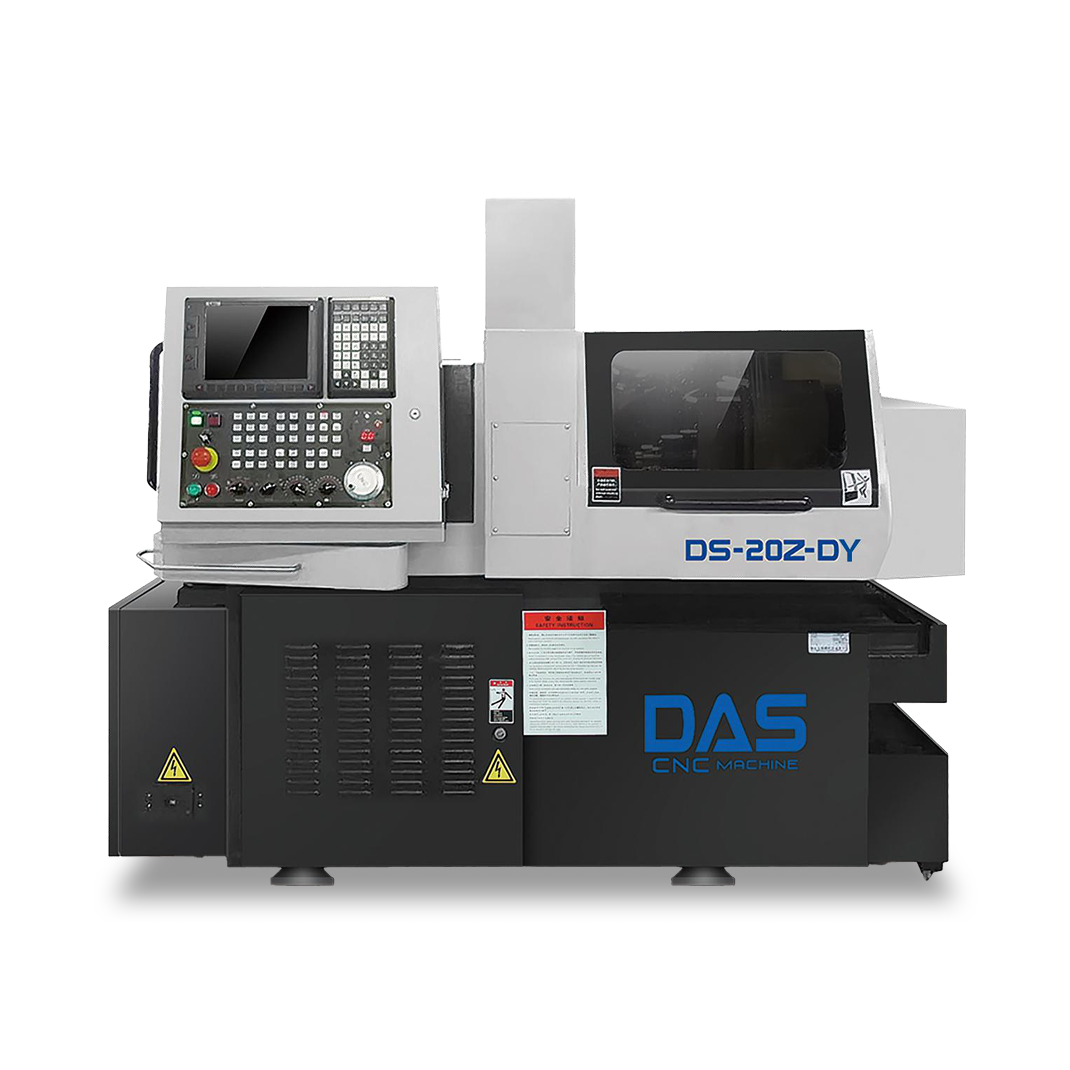

Автомат продольного точения модели DS-20Z-DY является высокопроизводительным центром для обработки прутков диаметром до 20 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей), предназначенным для крупносерийного, массового и среднесерийного производства.
Области применения
Станок подходит для обработки деталей, предназначенных для различных отраслей, таких как авиация, аэрокосмическая промышленность, автомобильная промышленность, средства связи, холодильное оборудование, бытовая техника, электроника и т.п.
Автоматы продольного точения предназначены для обработки калиброванных прутков в качестве заготовки, ввиду чего в качестве зажима используется цанговый патрон.
Основным отличием автоматов продольного точения от токарных станков является использование подвижной шпиндельной бабки (люнетный узел), которая производит продольную подачу заготовки вдоль оси шпинделя.
Станок обладает более широкими функциями, что отражается в преимуществах разнообразия инструментов, высокой возможности выбора, высокой точности, высокой мощности и низком уровне шума. Он может выполнять несколько процессов, таких как точение и сверление одновременно.
Опции
Подающая часть станка может быть оснащена устройством автоматической подачи прутка, которая реализует режим совместной обработки, при котором один человек управляет несколькими станками.
Станок может быть оснащен высокоскоростными прецизионными направляющими втулками, что позволяет выполнять крупномасштабную высокоточную обработку заготовок из нержавеющей стали для получения деталей особого качества при обработке на высоких скоростях.
|
Наименование |
Ед. изм. |
Значение |
|
|
Главный шпиндель |
Максимальный диаметр прутка |
мм |
20 |
|
Перемещение шпинделя |
мм |
80 |
|
|
Скорость вращения шпинделя |
об/мин |
8000 |
|
|
Отверстие в шпинделе |
мм |
22 |
|
|
Контршпиндель |
Максимальный диаметр прутка |
мм |
20 |
|
Скорость вращения шпинделя |
об/мин |
8000 |
|
|
Отверстие в контр-шпинделе |
мм |
22 |
|
|

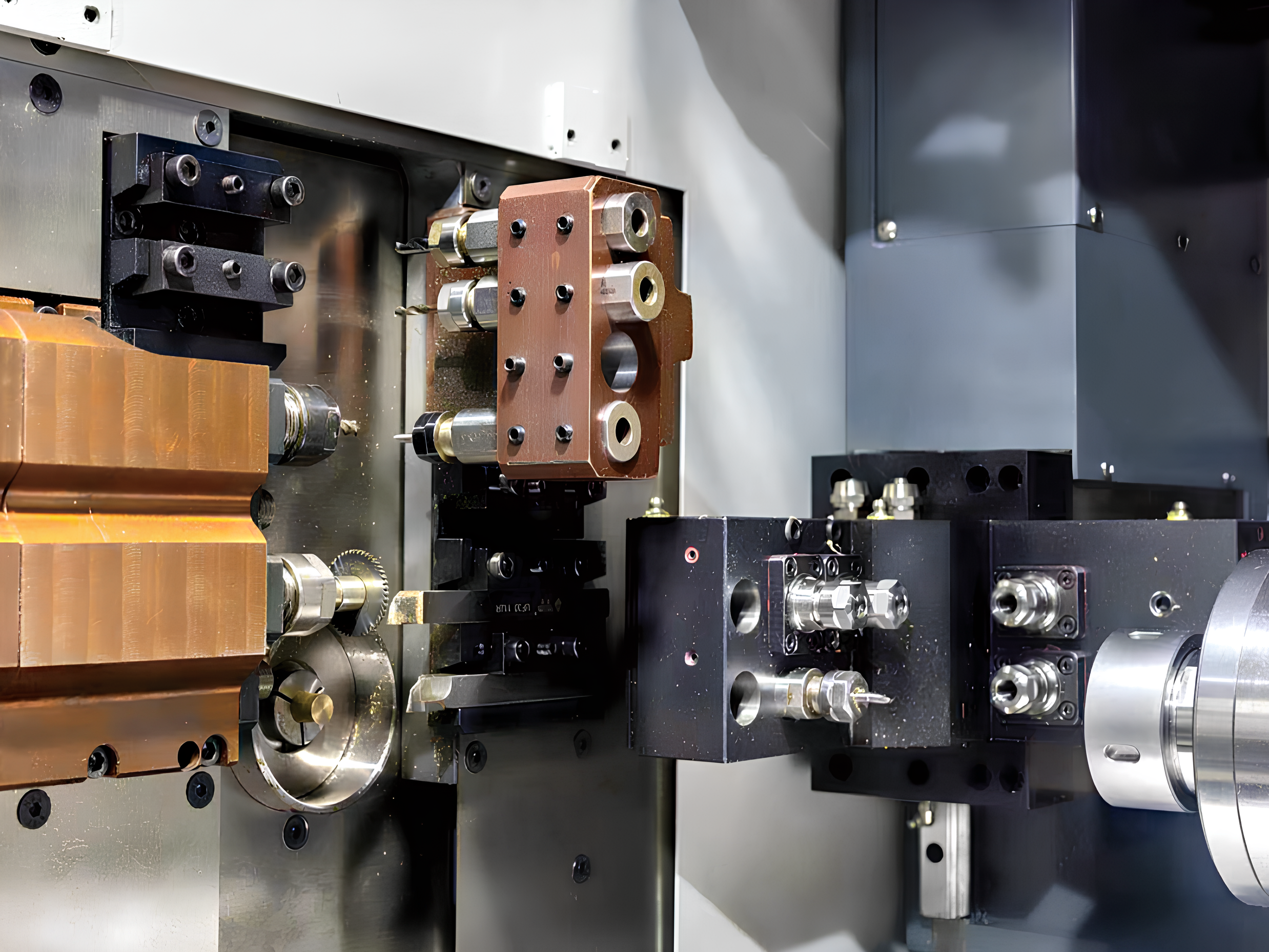

Инструмент для главного шпинделя |
Количество токарного инструмента |
шт |
5 |
|
Сечение токарного инструмента |
мм |
12х12 |
|
|
Количество расточного инструмента |
шт |
4 - ER-11 |
|
|
Количество радиального приводного инструмента |
шт |
2 – ER16 2 – ER11 |
|
|
Максимальный диаметр сверления |
мм |
8 |
|
|
Максимальная нарезаемая резьба |
мм |
М6 |
|
|
Инструмент для контршпинделя |
Количество расточного инструмента |
шт |
4 - ER11 |
|
Максимальный диаметр сверления |
мм |
6 |
|
|
Максимальная нарезаемая резьба |
мм |
М6 |
|
|
Количество осевого приводного инструмента |
шт |
2 – ER11 |
|
|
Количество радиального приводного инструмента |
шт |
2 – ER11 |
|
|
Подача |
Высокая скорость подачи по осям X/Y |
м/мин |
25 |
|
Высокая скорость подачи по оси Z |
м/мин |
24 |
|
|
Мощность |
Мощность серводвигателя по осям X/Y/Z |
кВт |
0.75 |
|
Мощность двигателя смазочного насоса |
кВт |
0.25 |
|
|
Мощность двигателя СОЖ |
кВт |
0.85 |
|
|
Мощность главного шпинделя |
кВт |
3,7 |
|
|
Мощность контр-шпинделя |
кВт |
2,2 |
|
|
Мощность станка |
кВт |
12 |
|
|
Точность и повторяемость |
Точность позиционирования X/Y/Z |
мм |
0,003 |
|
Повторяемость X/Y/Z |
мм |
0,003 |
|
|
Прочее |
Система ЧПУ |
– |
Syntec 220TB |
|
Объем бака для смазывающей жидкости |
л |
10 |
|
|
Объем бака СОЖ |
л |
130 |
|
|
Масса станка нетто |
кг |
2800 |
|
|
Размеры станка |
мм |
2100х1200х1700 |
|
-
Система ЧПУ SYNTEC 220TB с дисплеем 10 дюймов
-
Вращающаяся направляющая втулка
-
Главный мотор-шпиндель
-
Контр-шпиндель
-
Инструмент для токарной наружной обработки для главного шпинделя – 5 шт. (12х12)
-
Расточной инструмент для главного шпинделя – 4 шт. (ER11)
-
Радиальный приводной инструмент – 2 шт. – ER16 + 2 шт. – ER11
-
Система смазки
-
Система подачи СОЖ
-
Комплект инструмента для монтажа станка
- Техническая документация
