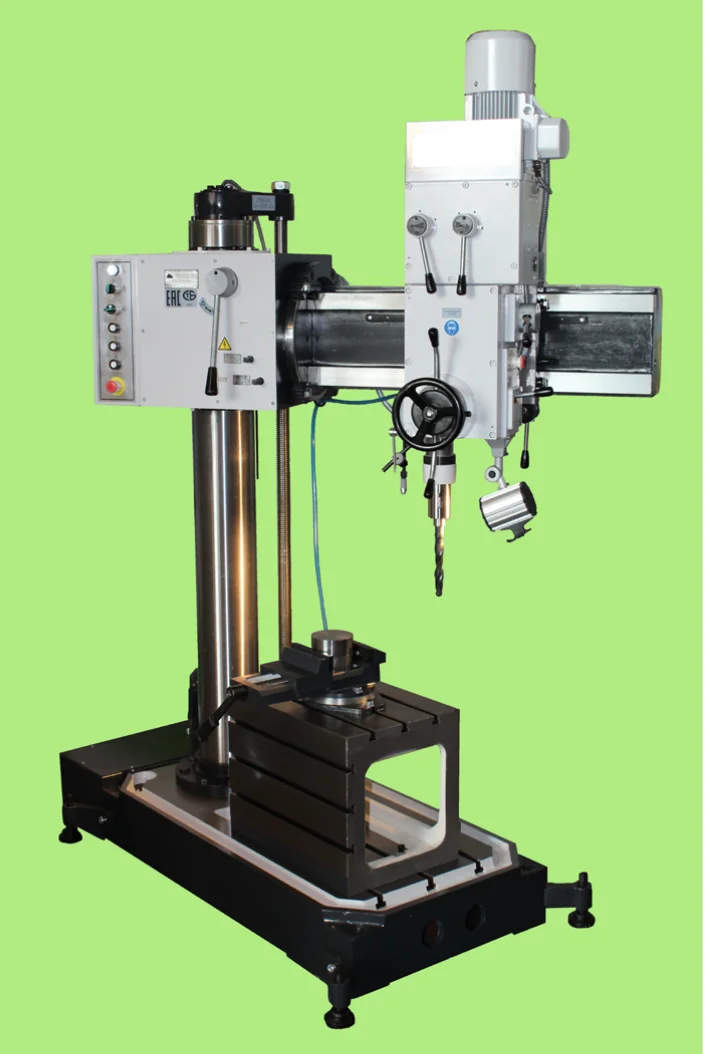

2К522-03 — радиально-сверлильный станок производства ОАО «Гомельский завод станков и узлов» для сверления, рассверливания, зенкерования, развертывания и нарезания резьбы. Повороты рукава и сверлильной головки позволяют ориентировать инструмент для обработки отверстий под различными углами. Диаметр сверления в стали 45 — до 32 мм, нарезаемая резьба — до М16.
Назначение радиально-сверлильного станка 2К522-03
Станок предназначен для обработки отверстий в мелких, средних и крупных деталях. Его рассматривают для ремонтных, инструментальных и производственных участков, где требуется подводить инструмент к разным участкам закрепленной заготовки.
Сверлильная головка перемещается по рукаву, рукав изменяет положение по высоте и поворачивается относительно колонны. Это позволяет выбирать положение оси инструмента в пределах рабочей зоны без обязательного перемещения тяжелой детали при каждом переходе.
Повороты вокруг горизонтальных осей расширяют возможности обработки наклонных отверстий. Перед работой проверяют положение узлов, надежность их фиксации и доступ инструмента с учетом длины сверла, оправки и крепежной оснастки.
Операции и условия применения
Сверление и рассверливание
Получение отверстий в сплошном материале и увеличение диаметра существующих отверстий. Предельный диаметр 32 мм указан для сверления стали 45.
Зенкерование и развертывание
Обработка предварительно полученных отверстий соответствующим инструментом. Достижимые точность и шероховатость зависят от припуска, инструмента, закрепления и режима обработки.
Нарезание резьбы
Завод указывает резьбу до М16 в стали 45. Метчик, патрон, режим вращения и способ реверсирования подбирают по резьбе и условиям обработки.
Отверстия под углом
Повороты рукава и головки позволяют изменять направление оси шпинделя. Возможность обработки конкретного отверстия проверяют по чертежу и схеме установки детали.
Предельные значения для стали 45 нельзя автоматически переносить на другие материалы, инструменты и режимы. При подборе учитывают прочность материала, глубину отверстия, отвод стружки и необходимое усилие подачи.
Рабочая зона: вылет и радиус сверления
Вылет шпинделя и радиус сверления измеряются от разных баз. Вылет отсчитывается от образующей колонны, радиус сверления — от оси колонны. При проверке достижимости отверстий необходимо использовать соответствующий размер.
| Вылет шпинделя от образующей колонны, мм | 300–800 |
|---|---|
| Радиус сверления от оси колонны, мм | 430–900 |
| Ход головки по направляющим рукава, мм | 500 |
| Вертикальное перемещение рукава, мм | 930 |
| Максимальное расстояние от торца шпинделя до основания, мм | 960 |
| Высота оси горизонтально расположенного шпинделя над полом, мм | 550–1470 |
При определенных положениях узлов нижний торец шпинделя может располагаться ниже рабочей поверхности плиты. Такая возможность требует проверки схемы размещения детали, основания и окружающего пространства. Она не означает, что любой участок крупногабаритной заготовки доступен без ограничений.
Повороты рукава и сверлильной головки
| Суммарный поворот рукава вокруг вертикальной оси | 360° |
|---|---|
| Суммарный поворот рукава вокруг горизонтальной оси | 360° |
| Суммарный поворот головки вокруг горизонтальной оси | 360° |
| Зажим рукава на колонне | Ручной |
| Зажим головки на направляющих рукава | Ручной |
Указанные углы относятся к установочным перемещениям. Перед обработкой рукав и головка должны быть зафиксированы. Значение 360° не следует трактовать как возможность непрерывного вращения узла во время резания.
Шпиндель, частоты вращения и подачи
Шпиндель имеет внутренний конус Морзе 4 и осевой ход 250 мм. Главный привод мощностью 1,5 кВт обеспечивает 12 ступеней частоты вращения. Для механической подачи предусмотрены четыре значения.
| Конус шпинделя | Морзе 4, АТ6 |
|---|---|
| Ход шпинделя, мм | 250 |
| Частоты вращения, об/мин | 45; 63; 90; 125; 180; 250; 355; 500; 710; 1000; 1400; 2000 |
| Механические подачи, мм/об | 0,056; 0,1; 0,18; 0,32 |
| Максимальный крутящий момент шпинделя, Н·м | 120 |
| Максимальное усилие подачи, кН | 7 |
Частоту вращения и подачу выбирают по материалу, диаметру и типу инструмента. Максимальные момент и усилие подачи не являются рекомендуемыми рабочими режимами для любого сверла или метчика. Глубина отверстия дополнительно ограничивается инструментом и условиями удаления стружки.
Плита и крепление заготовки
Фундаментная плита имеет рабочую поверхность шириной 630±5 мм и длиной до фланца колонны не менее 800 мм. Для крепления предусмотрены три паза шириной 18 мм с расстоянием между пазами 160 мм.
По заказу поставляется съемный коробчатый стол. Его горизонтальная рабочая поверхность — 360 × 500 мм, вертикальная — 400 × 500 мм. Стол позволяет организовать дополнительные схемы установки, но его размеры нельзя принимать за размеры основной плиты.
Тиски, прижимы и приспособления выбирают по геометрии детали и силам резания. Для крупной или несимметричной заготовки проверяют устойчивость установки и возможность надежного закрепления во всех положениях инструмента.
Комплектация и подготовка участка
В заводском перечне комплектности указаны рукоятка поворота рукава, монтажный инструмент, переходные втулки и эксплуатационная документация. Устройство охлаждения предусмотрено для исполнения 03. Окончательный состав поставки фиксируется в спецификации.
Коробчатый стол, тиски, сверлильный и резьбонарезной патроны перечислены как дополнительное оснащение. Для резьбы М16 необходимо отдельно подобрать подходящее резьбонарезное устройство: указанный в перечне дополнительный патрон с головками М5–М12 не охватывает весь заявленный диапазон резьб станка.
По текущим данным завода габариты станка — не более 1530 × 940 × 1990 мм, длина с устройством подачи СОЖ — 1720 мм. Масса без дополнительно оплачиваемых приспособлений — не более 1100 кг. При размещении учитывают зону поворота рукава, размеры заготовок и доступ оператора.
Вопросы о станке 2К522-03
Какой диаметр можно сверлить в стали?
Завод указывает максимальный диаметр сверления 32 мм в стали 45. Для других материалов и инструментов режим и допустимую нагрузку проверяют отдельно.
Можно ли сверлить отверстия под углом?
Да. Предусмотрены установочные повороты рукава и сверлильной головки вокруг горизонтальных осей. После установки узлы фиксируются, а достижимость отверстия проверяется с учетом заготовки и инструмента.
Чем вылет отличается от радиуса сверления?
Вылет 300–800 мм измеряется от образующей колонны, радиус сверления 430–900 мм — от ее оси. Это разные параметры рабочей зоны.
Входит ли съемный стол в базовую поставку?
Съемный коробчатый стол указан как дополнительное оснащение. Его поставку и комплект крепления необходимо включить в спецификацию заказа.
