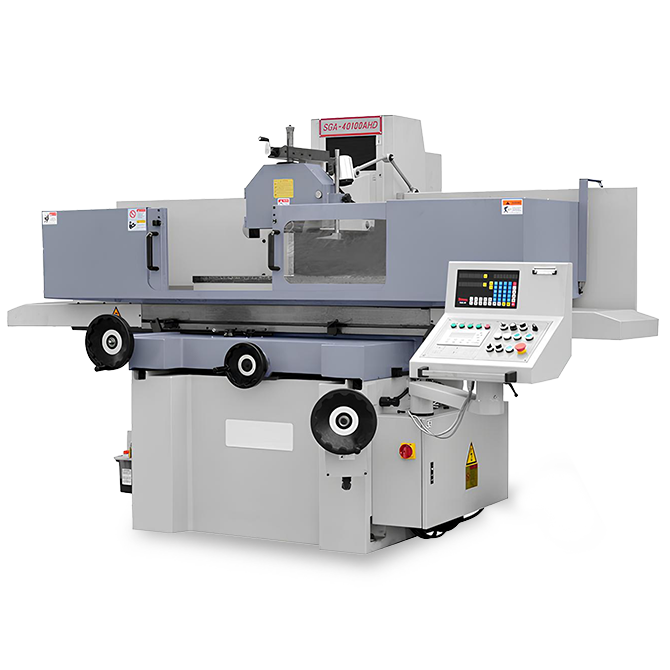

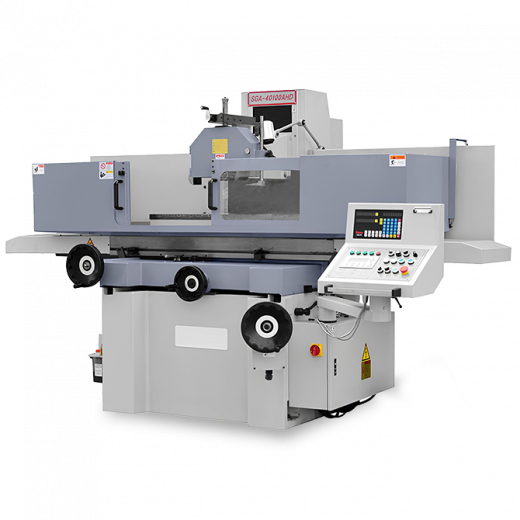

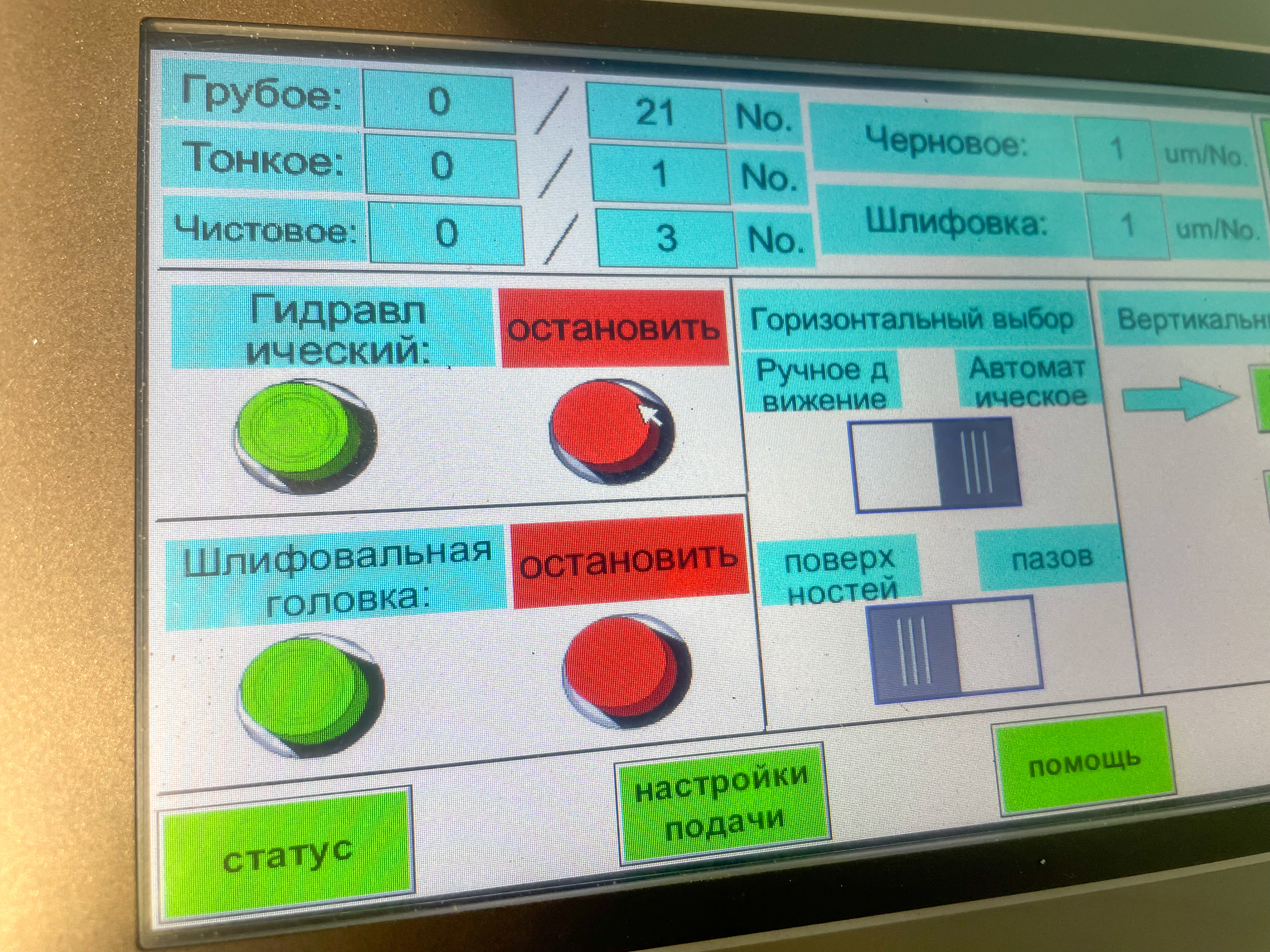

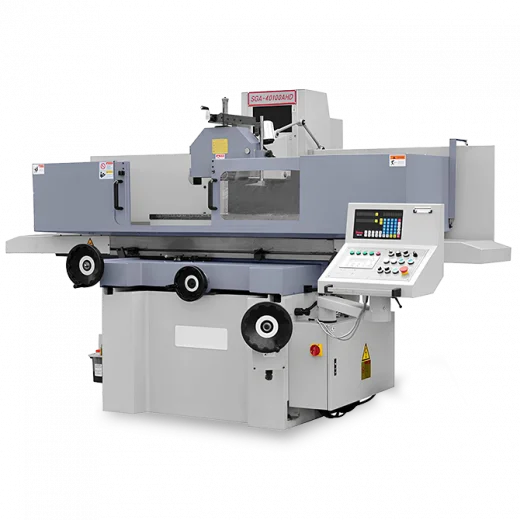

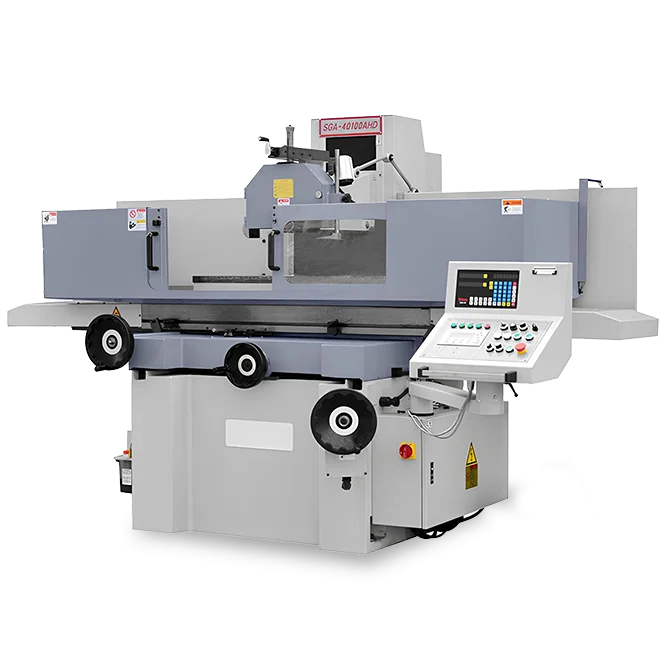

Плоскошлифовальный станок SGA40100AHD применяется для чистовой обработки металлов методом шлифования в ручном или автоматическом режиме. На станок установлены УЦИ шлифовальной бабки (опция), PLC контроллер с сенсорным экраном (стандарт) и система СОЖ с сепаратором и бумажным фильтром (рекомендуемая опция).
В станках серии AHD продольные и поперечные перемещения стола осуществляются автоматически. Ускоренное вертикальное перемещение шпинделя 460 мм/мин.
SGA40100AHD оснащен автоматической системой смазки, которая обеспечивает качественную смазку ходового винта и направляющих.

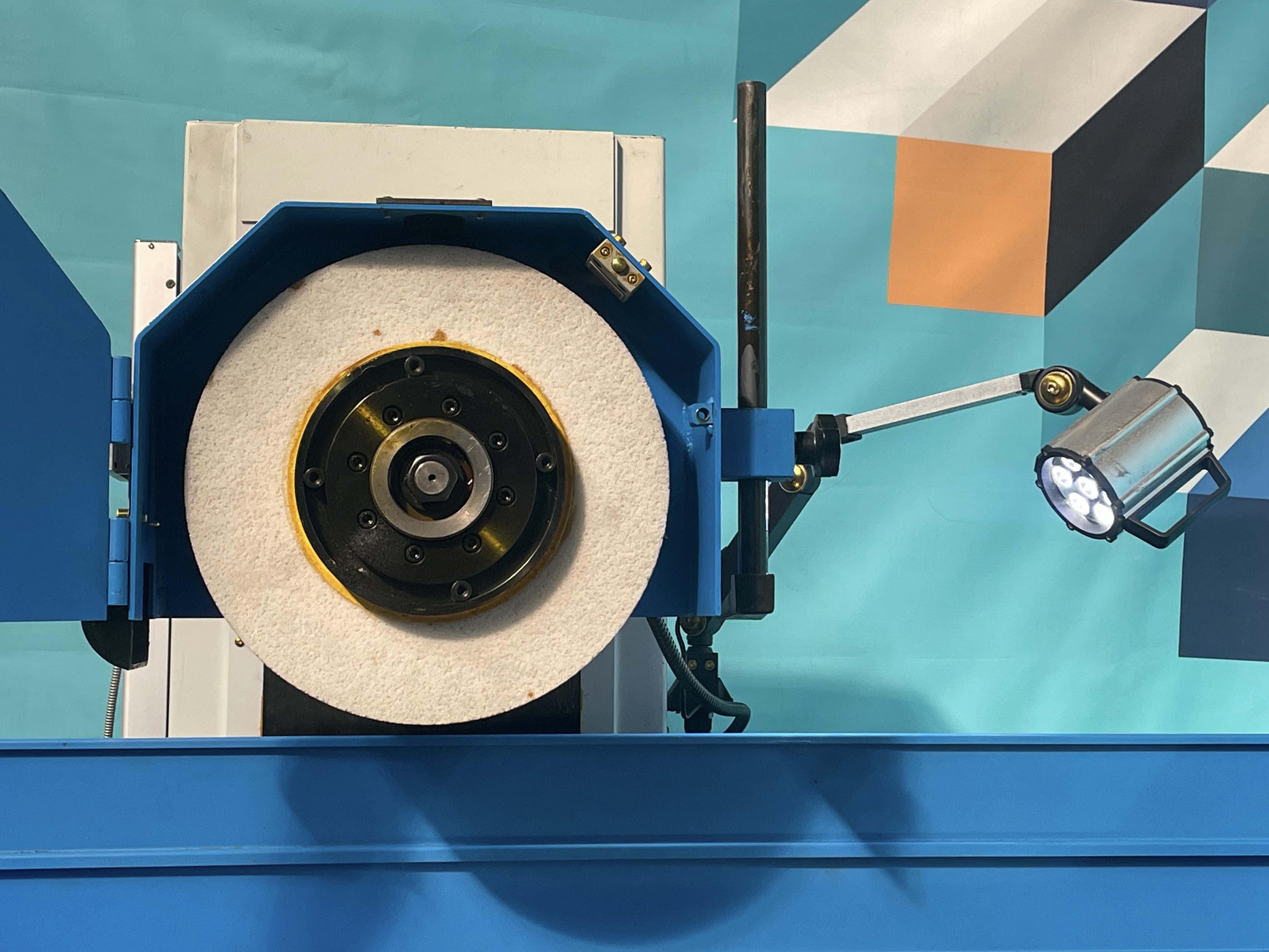

Шпиндель закреплен на прецизионные подшипники, установленные с предварительным натягом, что позволяет обеспечить высокое качество обработки.

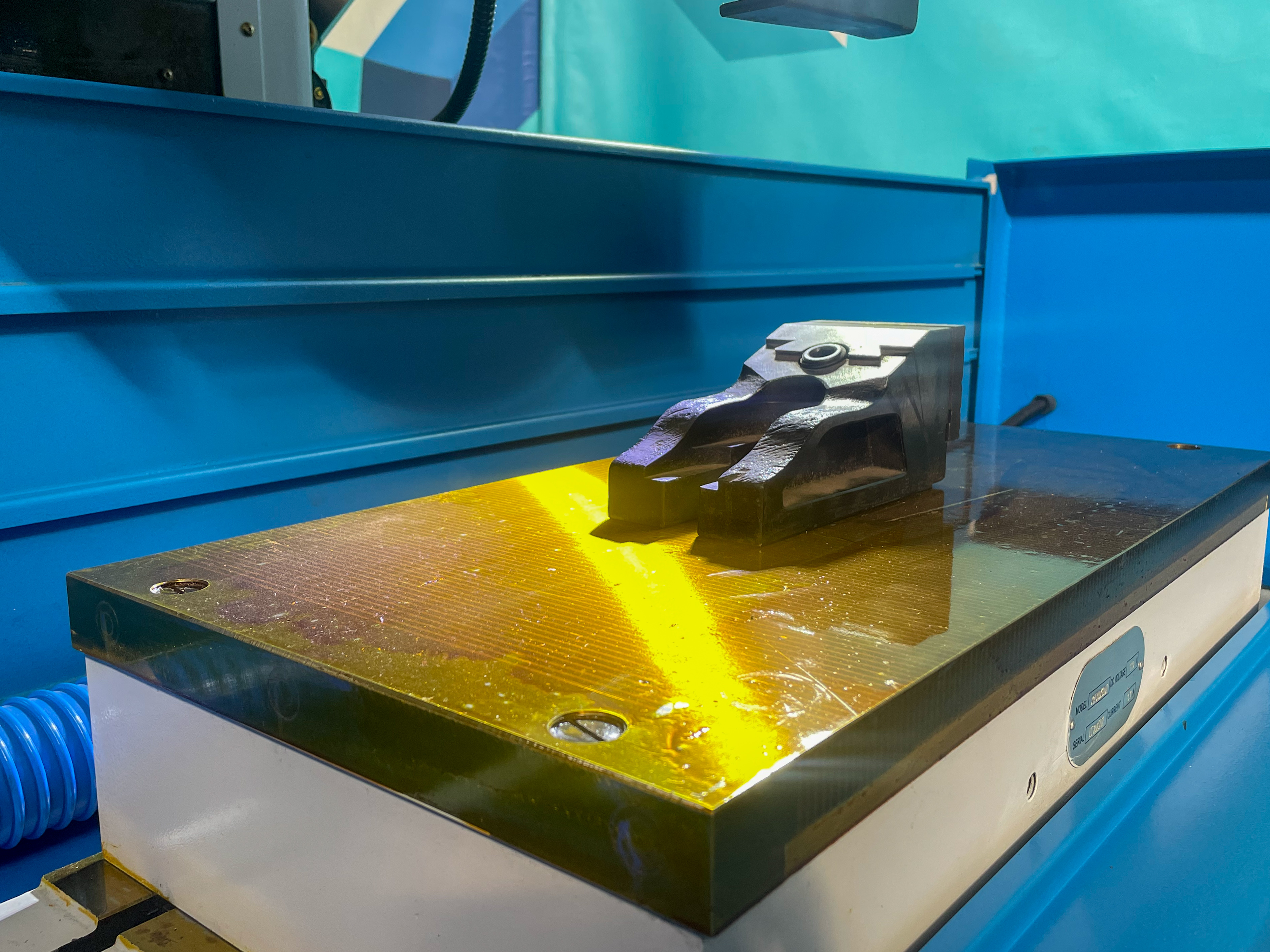

Заготовка надежно фиксируется на рабочей поверхности при помощи электрической магнитной плиты.
Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки.
Все базовые узлы станины отливаются из чугуна и проходят процедуру снятия внутренних напряжений.
|
Наименование |
Ед. изм. |
Значение |
|
|
Перемещения |
Максимальное продольное перемещение |
мм |
1130 |
|
Поперечное перемещение |
мм |
450 |
|
|
Максимальное расстояние от шпинделя до стола |
мм |
560 |
|
|
Рабочий стол |
Размеры стола |
мм |
406 х 1020 |
|
Размер магнитной плиты |
об/мин |
400 х 1000 |
|
|
Максимальная нагрузка на стол (включая магнитную плиту) |
кг |
600 |
|
|
Скорость продольного перемещения стола |
м/мин |
7-23 |
|
|
Подачи стола |
Автоматическая подача |
мм/мин |
0,1-8 |
|
Быстрая подача |
мм/мин |
990 |
|
|
Подача в ручном режиме управления |
мм/деление |
0,02 |
|
|
Подачи шлифовальной бабки |
Автоматическая подача |
мм/мин |
0.005/0.01/0.02/ 0.03/0.04/0.05 |
|
Быстрая подача |
мм/мин |
450 |
|
|
Подача в ручном режиме управления |
мм/деление |
0,005 |
|
|
Шлифовальный круг |
Скорость вращения |
об/мин |
1450 |
|
Размеры (Внешний диаметр*Ширина*Внутренний диаметр) |
мм |
350 х 40 х 127 |
|
|
Мощность двигателей |
Мощность шпинделя |
кВт |
5,5 |
|
Мощность мотора гидравлики |
кВт |
2,2 |
|
|
Мощность насоса СОЖ |
кВт |
0,125 |
|
|
Мощность мотора поперечной подачи |
кВт |
0,5 |
|
|
Другие параметры |
Общая мощность станка |
кВт |
9 |
|
Габариты станка (Длина х Ширина х Высота) |
мм |
2950 х 2270 х 2210 |
|
|
Вес станка |
кг |
4000 |
|

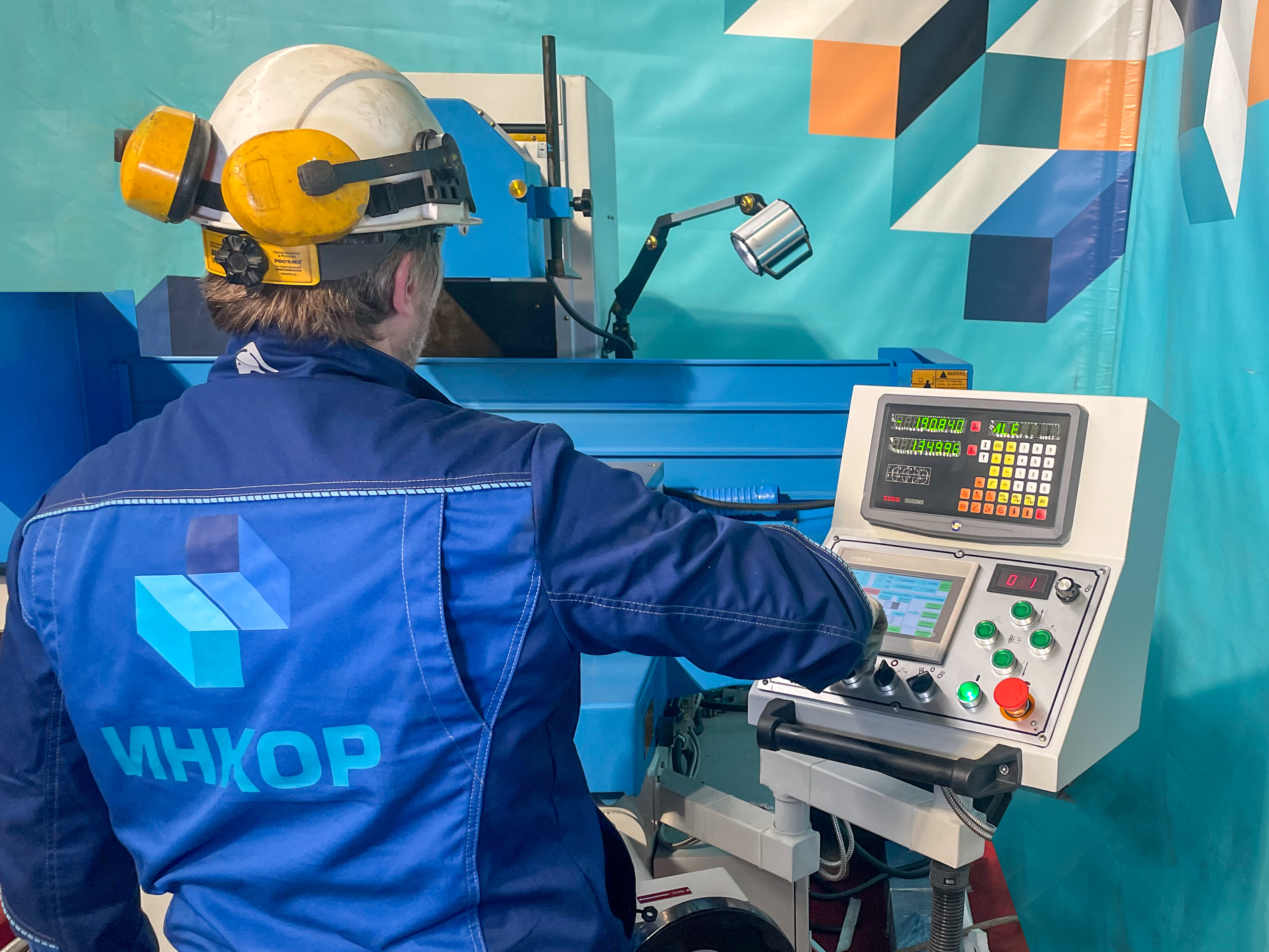

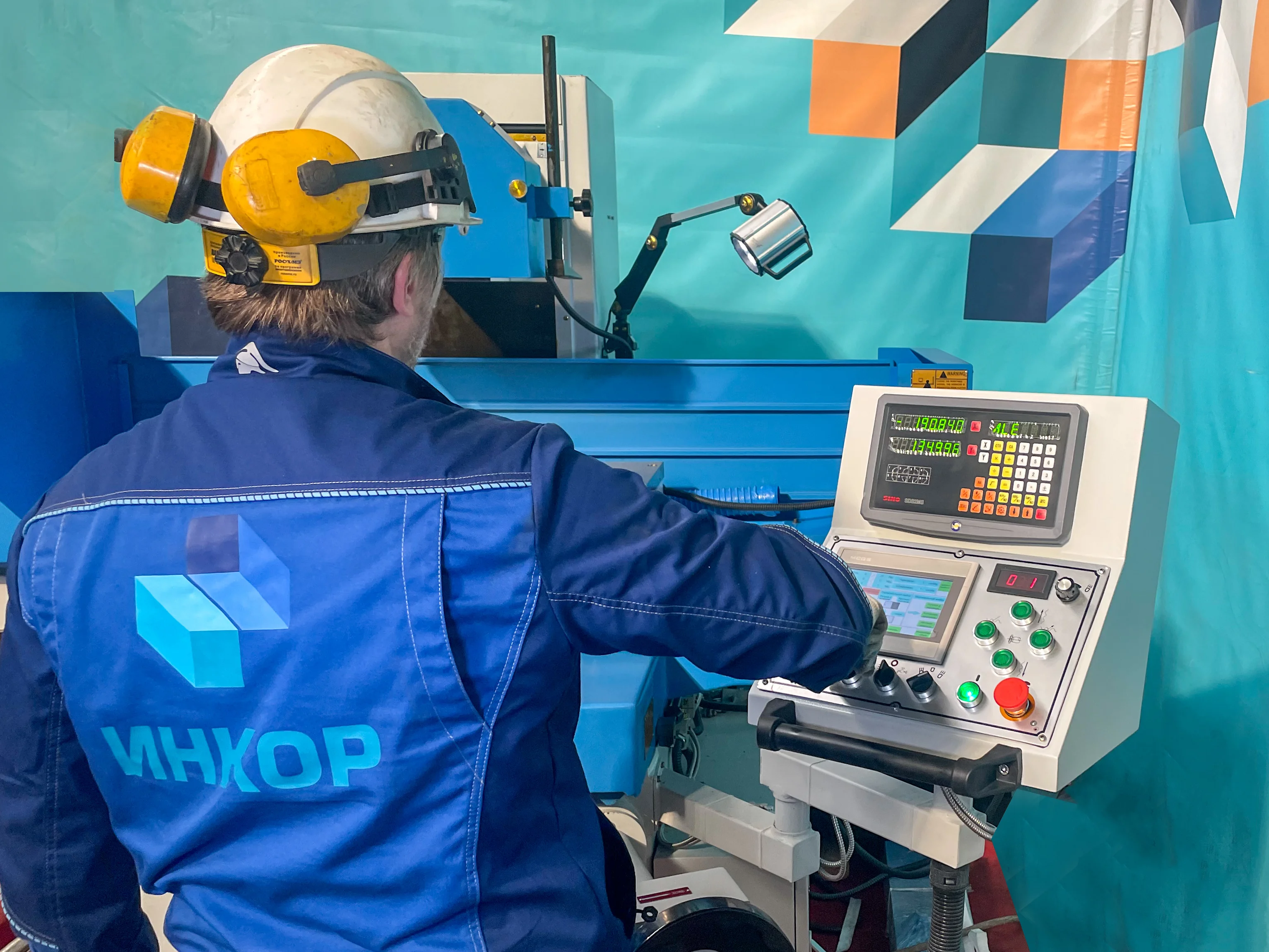

- PLC контроллер и сенсорный экран
- Шлифовальный круг
- Фланец шлифовального круга
- Устройство для извлечения круга
- Освещение рабочей зоны
- Защита рабочей зоны
- Стенд для балансировки шлифовального круга
- Система подачи СОЖ с баком
- Система смазки
- Гидравлическая система
- Комплект инструмента для монтажа станка
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
Дополнительные опции
- Устройство цифровой индикации с измерительными линейками
- Вытяжное устройство пыли из зоны обработки
- Комплект масел и СОЖ для запуска оборудования
- +1 шлифовальный круг
- +1 фланец шлифовального круга
- Устройство правки шлифовального круга на шлифовальной бабке (параллельная правка)
- Бак СОЖ с магнитным сепаратором
- Бак СОЖ с магнитным сепаратором и бумажным фильтром
