Основное назначение и преимущества

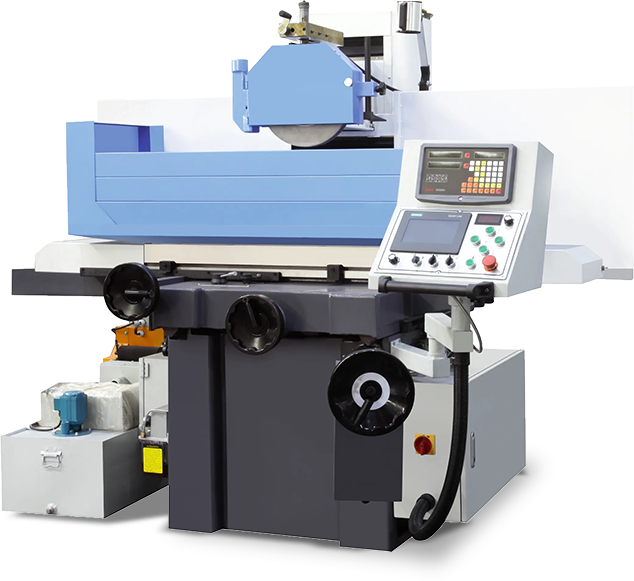

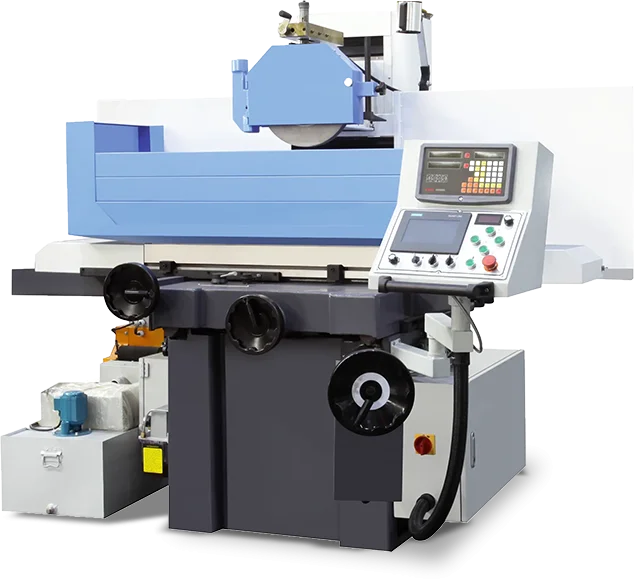

Универсальный станок для плоской шлифовки SGA3063AHD подходит для использования в цехах технического обслуживания и инструментально-механических цехах. Все станки этой серии оснащаются контроллером, что делает управление режимами обработки простым и быстрым.
Этот станок предназначен для высокоточной финишной обработки металлических заготовок. Его главные преимущества – надежная гидравлическая система, мощный шпиндель на 5.5 кВт и продуманная конструкция, обеспечивающая стабильное качество шлифовки.
Ключевые характеристики

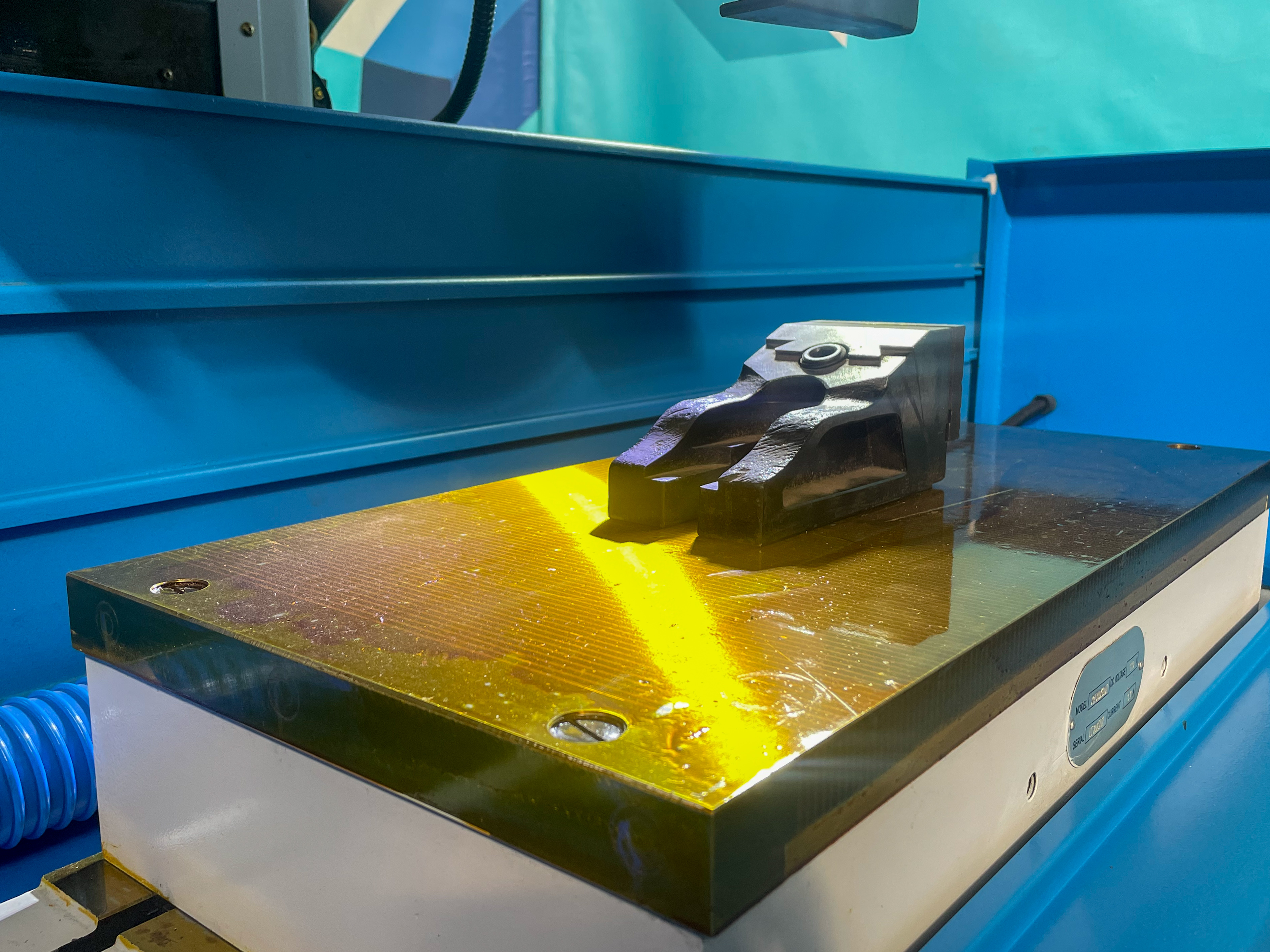

Магнитная плита размером 300х600 мм – она оптимальна для большинства типовых задач. Перемещение по осям: 765 мм по оси X и 340 мм по Y. Расстояние от стола до центра шпинделя составляет 560 мм, что позволяет работать с достаточно высокими заготовками.

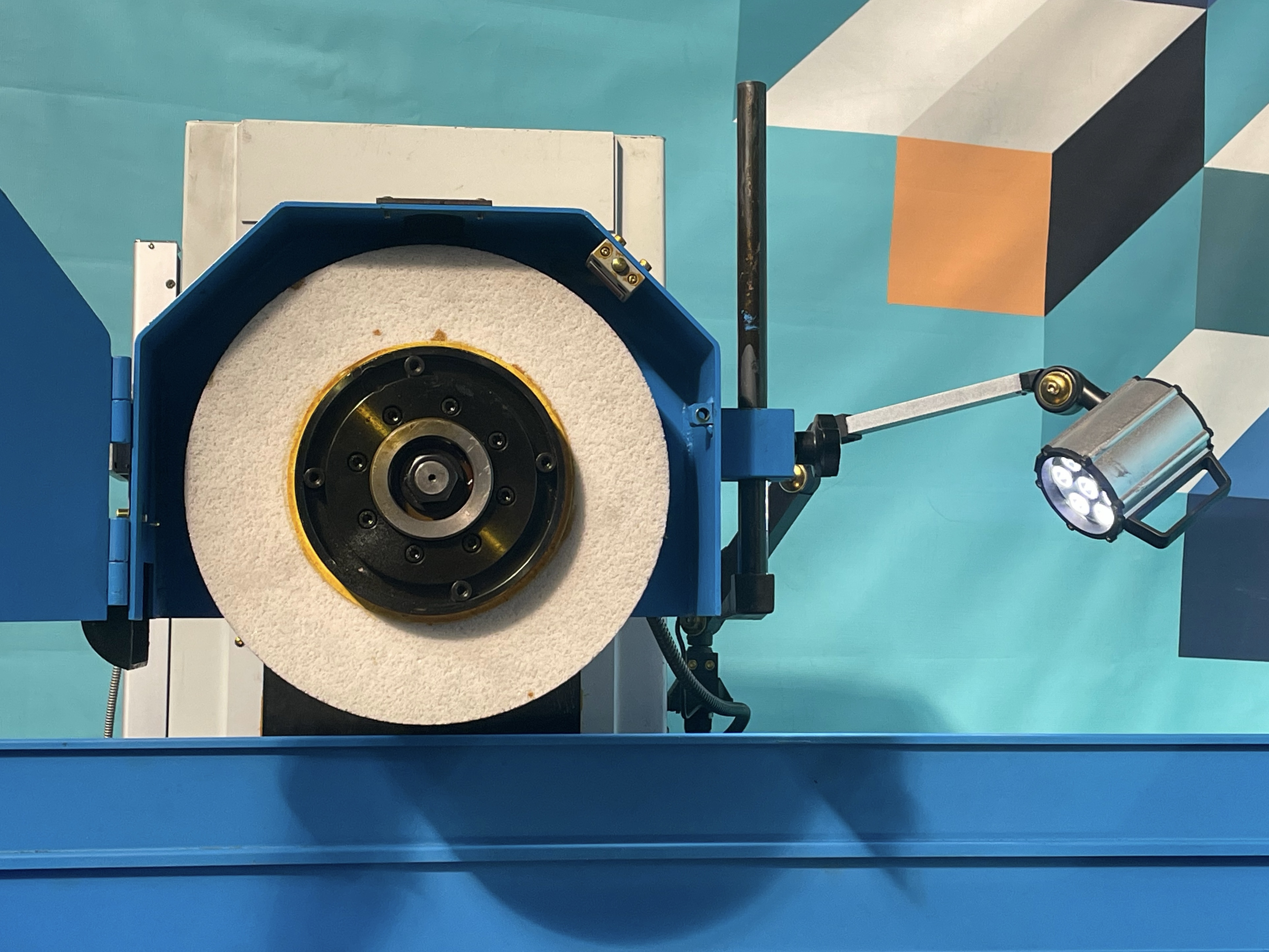

Шлифовальный круг размером 350 (наружный диаметр) х 40 (ширина круга) мм вращается со скоростью до 1450 об/мин - обеспечивает чистую и быструю обработку. Станок предлагает гибкость в управлении: от ручной подачи с точностью до 5 микрон за деление маховичка – до автоматических циклов.
Комплектация и опции

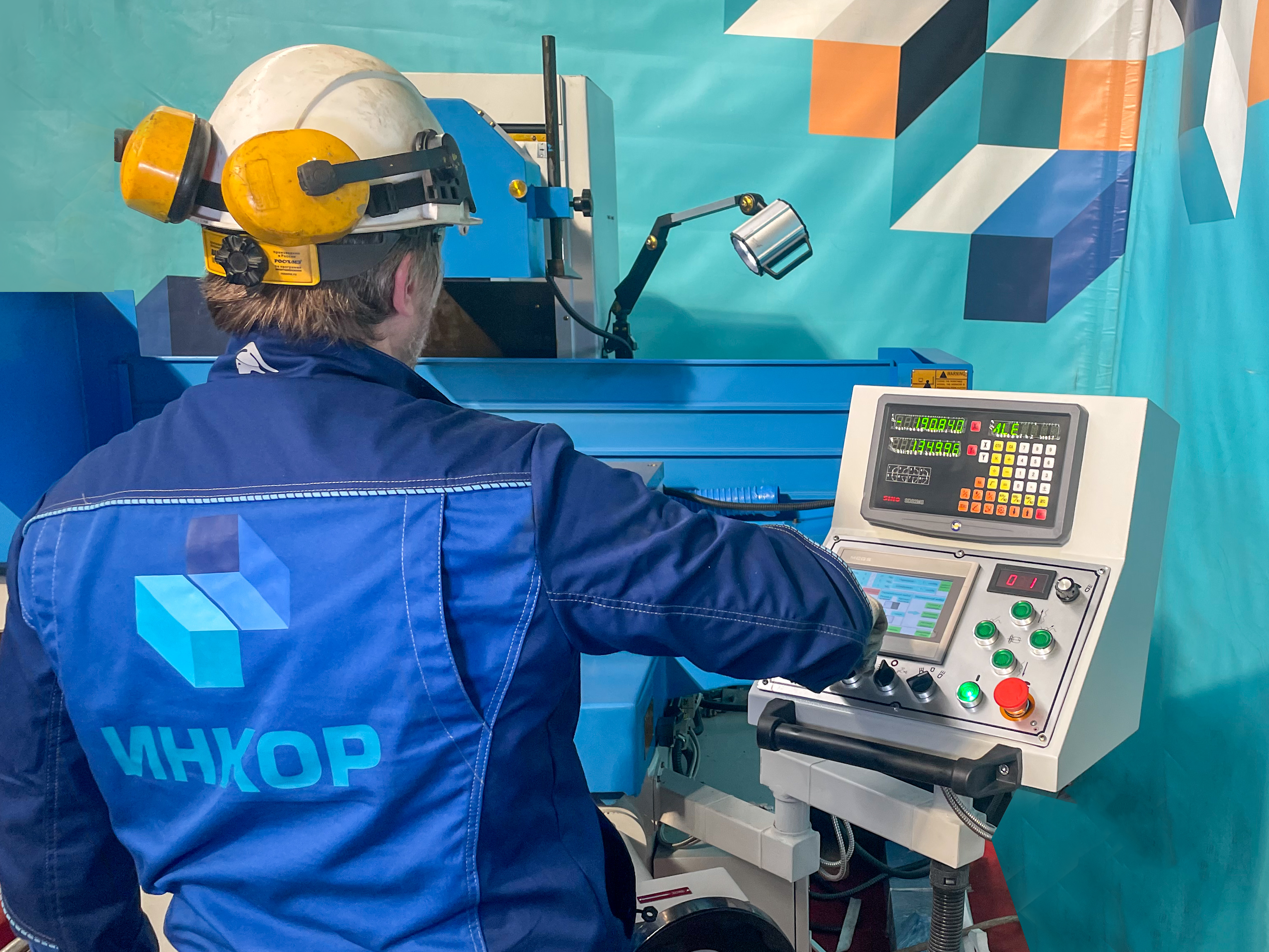

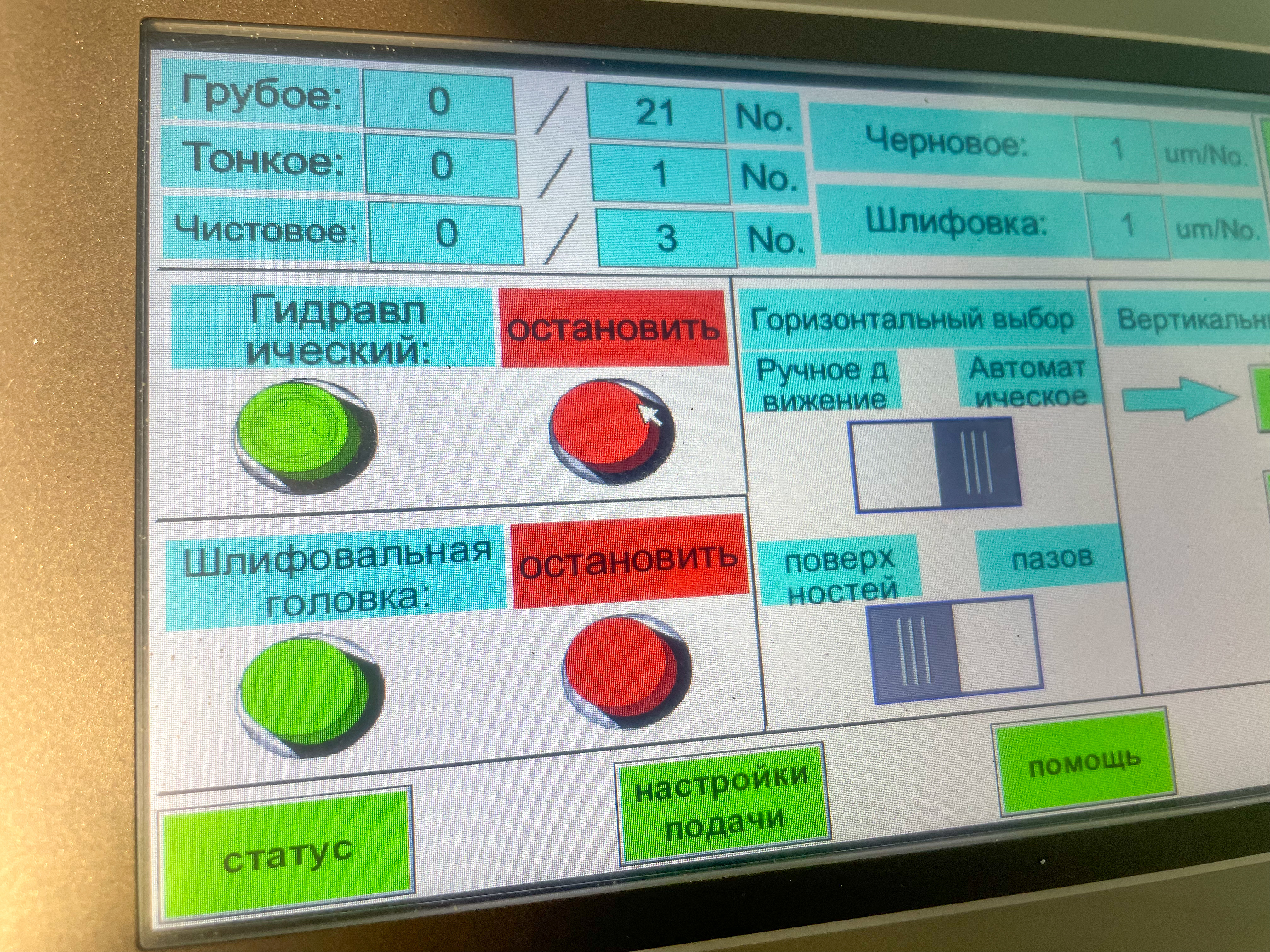

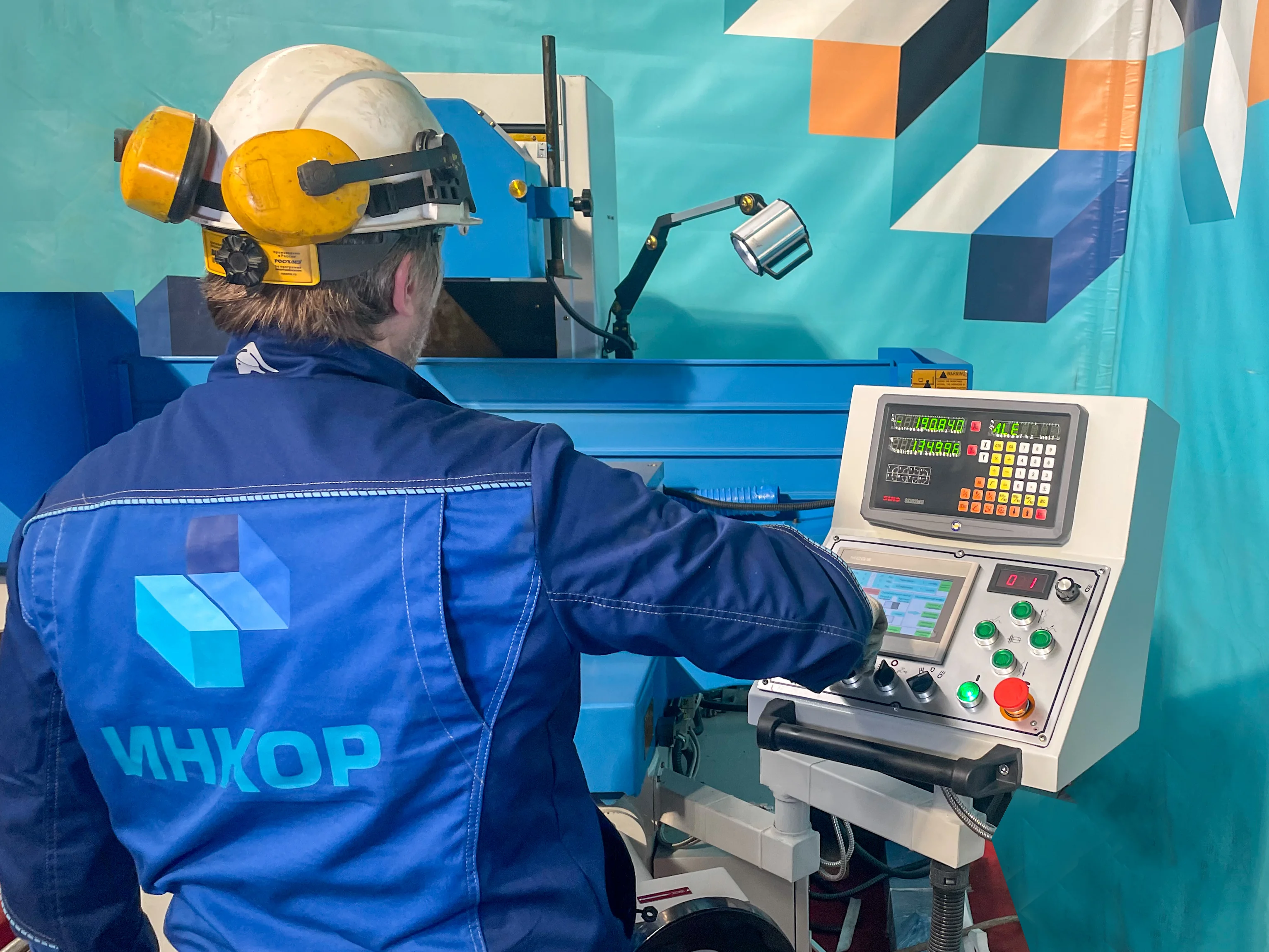

Станок поставляется полностью готовым к работе. В стандартную комплектацию уже входит контроллер с сенсорным экраном на русском языке, система подачи СОЖ с баком и гидравлическая станция.
Для тех, кто хочет повысить производительность станка, мы рекомендуем полезные опции: устройство цифровой индикации с измерительными линейками, приспособление для правки круга и современную систему фильтрации СОЖ с магнитным сепаратором.

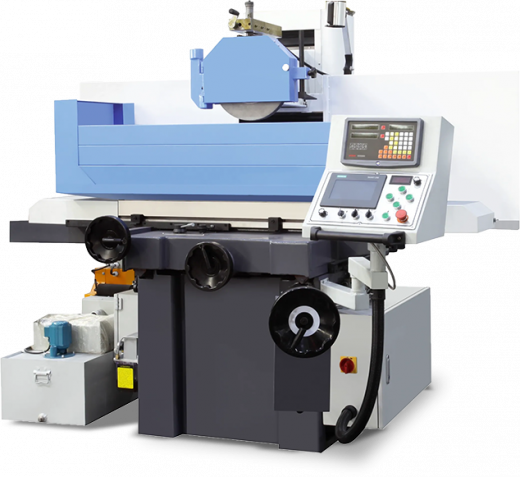

Плоскошлифовальный станок SGA3063AHD – это простое и недорогое решение для большинства задач на производстве.
|
Наименование |
Ед. изм. |
Значение |
|
|
Функциональные возможности |
Размер стола |
мм |
300 х 600 |
|
Перемещения стола (Y x X) |
мм |
340 x 765 |
|
|
Расстояние от поверхности стола до центра шпинделя |
мм |
560 |
|
|
Максимальная нагрузка на стол |
кг |
270 |
|
|
Шлифовальный круг |
Наружный диаметр × ширина × диаметр отверстия |
мм |
350 × 40 × 127 |
|
Частота вращения шлифовального круга |
об/мин |
1450 |
|
|
Продольная подача |
Скорость перемещения стола |
м/мин |
7-23 |
|
Поперечная подача |
Быстрая поперечная подача |
мм/мин |
990 |
|
Автоматическая подача |
мм |
0,1-8 |
|
|
Перемещение за одно деление маховичка |
мм |
0,02 |
|
|
Вертикальная подача |
Перемещение за одно деление маховичка |
мм |
0,005 |
|
Мощности |
Двигатель шпинделя шлифовального круга |
кВт |
5,5 |
|
Двигатель поперечной подачи |
кВт |
0,4 |
|
|
Мощность гидравлического привода |
кВт |
2,2 |
|
|
Мощность насоса СОЖ |
кВт |
0,125 |
|
|
Прочее |
Габариты станка (Д × Ш × В) |
мм |
2800 × 2200 × 1890 |
|
Вес станка |
кг |
2800 |
|
- PLC контроллер и сенсорный экран
- Шлифовальный круг
- Фланец шлифовального круга
- Устройство для извлечения круга
- Освещение рабочей зоны
- Защита рабочей зоны
- Стенд для балансировки шлифовального круга
- Система подачи СОЖ с баком
- Система смазки
- Гидравлическая система
- Комплект инструмента для монтажа станка
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
Дополнительные опции
- Устройство цифровой индикации с измерительными линейками
- Вытяжное устройство пыли из зоны обработки
- Комплект масел и СОЖ для запуска оборудования
- +1 шлифовальный круг
- +1 фланец шлифовального круга
- Устройство правки шлифовального круга на шлифовальной бабке (параллельная правка)
- Бак СОЖ с магнитным сепаратором
- Бак СОЖ с магнитным сепаратором и бумажным фильтром
