Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

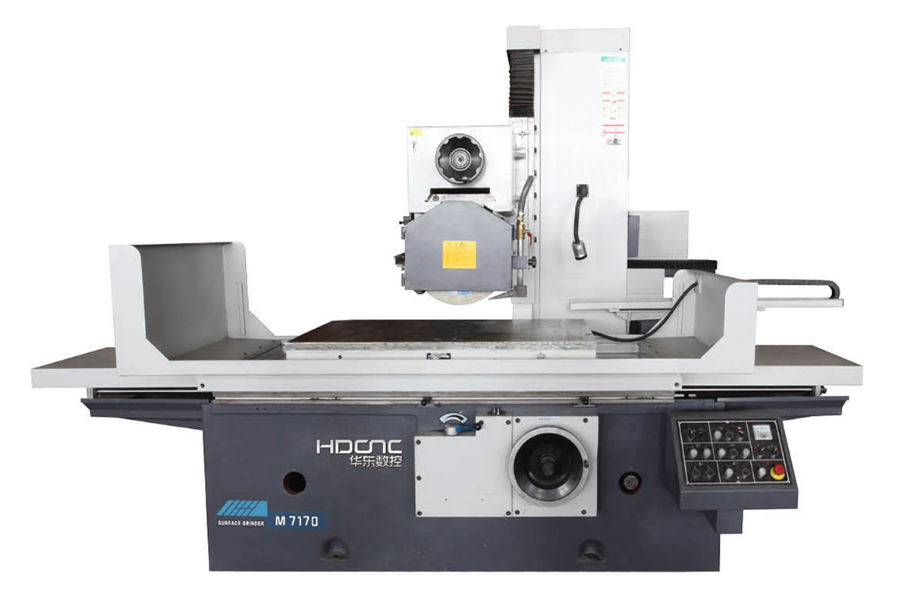

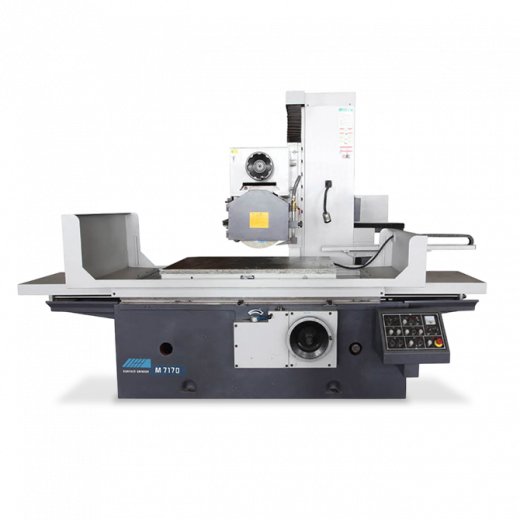

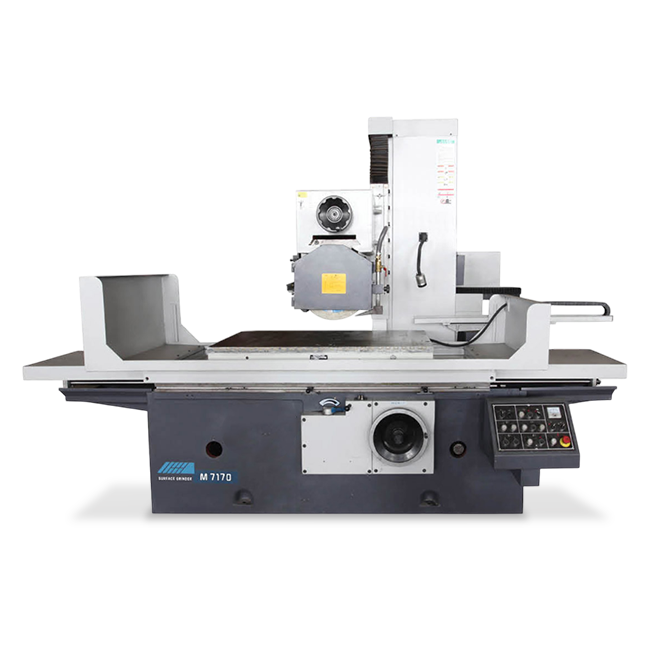

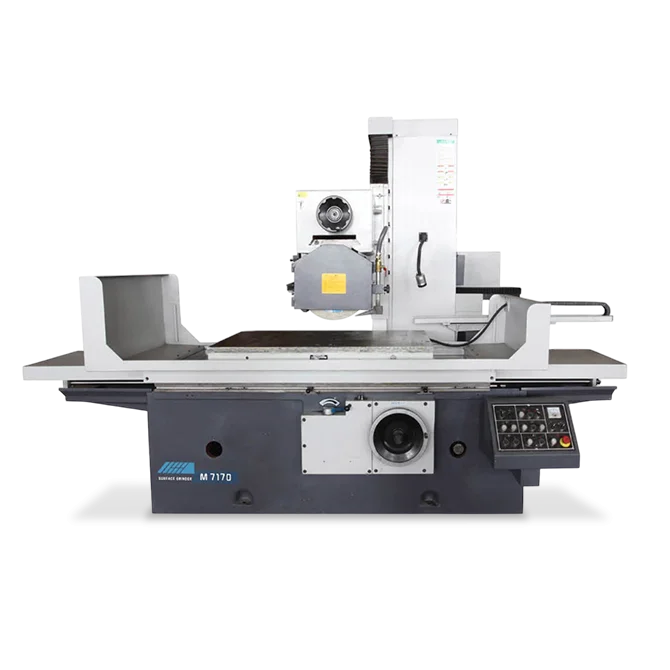

Станок имеет т-образную станину, направляющие на колонне оснащены тормозом, в среднем положении направляющая оснащена механизмом вертикальной подачи, точность передачи высокая, взаимозаменяемость хорошая, поперечное соединение подключено в передачу, что может компенсировать ошибку центра ШВП и вала редуктора. Для перемещения рабочего стола используется закрытая гидравлическая система. Переднюю и заднюю подачу можно подавать вручную, гидравлическую подачу можно подавать автоматически, а ШВП можно подавать автоматически с периодическим приводом от двигателя переменной частоты. Станок имеет высокопрочное цельнолитое основание, шпиндель шлифовальной головки имеет высокую жесткость.
Станина
Станина станка имеет Т-образную форму с коробчатой структурой внутри, что обеспечивает минимальную температурную деформацию. Рабочий стол оснащен независимой гидравлической станцией с хорошей термической стабильностью
Подшипники шпиндельной бабки
Подшипники шпиндельной бабки имеют радиально-упорную конструкцию, которые обладают повышенной износостойкостью и жесткостью
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Рабочий стол и параметры обработки |
Размеры стола |
мм |
1000*400 |
|
Максимальные габариты обрабатываемой заготовки |
м |
1000*400*400 |
|
|
Продольное перемещение |
мм |
200-1100 |
|
|
Размеры магнитной плиты |
мм |
400*1000 |
|
|
Максимальная нагрузка на стол (включая магнитный стол) |
кг |
630 |
|
|
Продольная скорость перемещения стола |
м/мин |
3-27 |
|
|
Т-пазы стола (Количество*Ширина) |
шт./мм |
3*18 |
|
|
Расстояние от центра шпинделя до поверхности стола |
мм |
600 |
|
|
Шлифовальный круг |
Размеры шлифовального круга (Внешний диаметр*Ширина*Внутренний диаметр) |
мм |
Ø400*40*Ø127 |
|
Скорость вращения шпинделя |
об/мин |
1440 |
|
|
Поперечное перемещение шлифовального круга |
Скорость продолжительной подачи |
м/мин |
0,5-4,5 |
|
Скорость прерывистой подачи |
мм/такт |
3-30 |
|
|
Ручная подача шлифовального круга за один градус |
мм/градус |
0,02 |
|
|
Вертикальное перемещение вертикального круга |
Скорость быстрого перемещения |
мм/мин |
400 |
|
Ручная подача шлифовального круга за градус |
мм/градус |
0,005 |
|
|
Ручная подача шлифовального круга за оборот |
мм/оборот |
0,645 |
|
|
Мощность двигателей |
Мотор шпинделя |
кВт |
7,5 |
|
Гидравлический мотор |
кВт |
3 |
|
|
Мотор подачи системы подачи СОЖ |
кВт |
0,125 |
|
|
Мотор подъемного механизма |
кВт |
0,37 |
|
|
Общая потребляемая мощность станка |
кВт |
11 |
|
|
Прочие параметры |
Шероховатость деталей после обработки |
мкн |
0,63 |
|
Вес станка |
кг |
4700 |
|
|
Габариты станка (Длина*Ширина*Высота) |
мм |
2950*2200*2330 |
|
