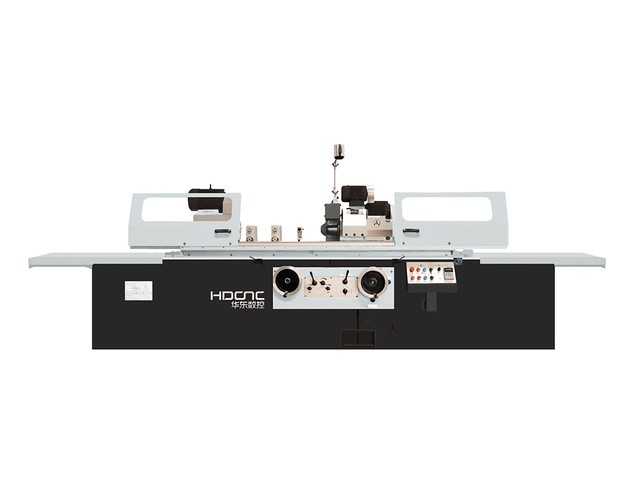

Эта серия универсальных цилиндрических шлифовальных станков использует электрические и гидравлические механизмы блокировки с различными движущимися частями для обеспечения безопасной и надежной работы. Он подходит для шлифования прецизионных внутренних и наружных цилиндрических или конических вращающихся деталей IT6-IT5. Он подходит для цехов штучного мелкосерийного и серийного производства.
|
|
Наименование |
Ед. изм. |
Характеристика |
|
Общие параметры |
Максимальная длина шлифовки (наружный диаметр) |
мм |
1000 |
|
Высота центров |
мм |
180 |
|
|
Диапазон наружной шлифовки |
мм |
8-320 |
|
|
Диапазон внутренней шлифовки |
мм |
30-100 |
|
|
Максимальная длина шлифовки (внутренний диаметр) |
мм |
125 |
|
|
Максимальный вес заготовки |
кг |
150 |
|
|
Устройства для шлифовки |
Угол поворота передней бабки |
° |
+90 |
|
Угол поворота шлифовальной бабки |
° |
±30 |
|
|
Конус шпиндельной бабки |
МТ |
4 |
|
|
Скорость шпиндельной бабки |
об/мин |
26-260 |
|
|
Размеры шлифовальной бабки (Внешний диаметр Х Ширина Х Внутренний диаметр) |
мм |
400х50х203 |
|
|
Вектор периферийной скорости |
м/с |
35 |
|
|
Подачи шлифовальной бабки (черновой/чистовой) |
° |
0,01/0,0025 |
|
|
Скорость вращения приспособления для внутренней шлифовки |
об/мин |
10000 |
|
|
Размеры диска устройства для внутренней шлифовки (мин/макс) |
мм |
17х20х6 50х25х13 |
|
|
Задняя бабка |
Скорость продольного перемещения |
м/мин |
0,1 – 4 |
|
Конус задней бабки |
МТ |
4 |
|
|
Ход пиноли задней бабки |
мм |
30 |
|
|
Мощность приводов |
Мощность мотора шлифовальной бабки |
кВт |
5,5 |
|
Мощность мотора устройства для внутренней шлифовки |
кВт |
1,1 |
|
|
Мощность мотора шпиндельной бабки |
кВт |
1,5 |
|
|
Точность станка |
Округлость |
µ |
3 |
|
Цилиндричность |
µ |
8 |
|
|
Шероховатость |
Ra |
0,2 |
|
|
Станок |
Вес брутто |
тонн |
4,6 |
|
Упаковочные габариты |
см |
3260х1900х2050 |
