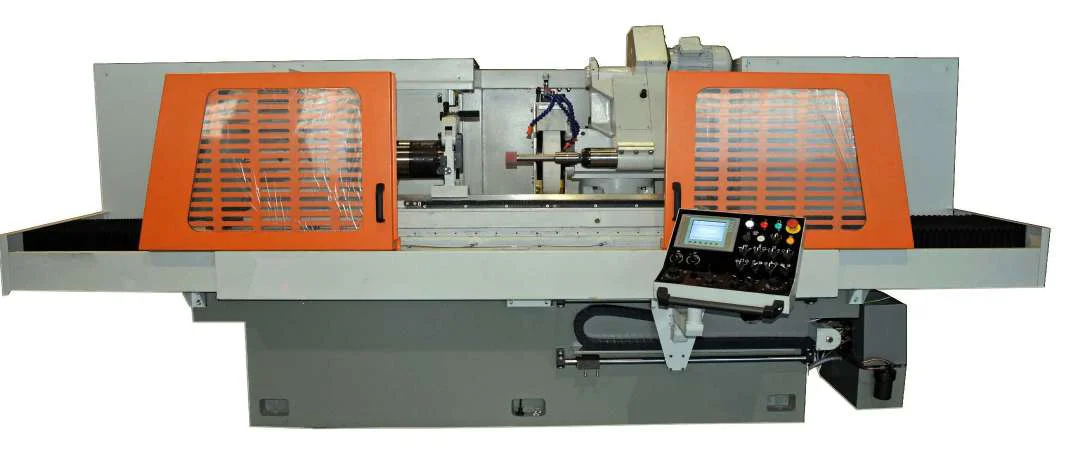

ОШ-530Ф2 — универсальный круглошлифовальный станок завода «Красный борец». Для предлагаемого исполнения указана установка заготовки в центрах диаметром до 400 мм и длиной до 1000 мм. Мощность главного привода — 5,5 кВт.
Станок рассматривают для шлифования поверхностей деталей типа тел вращения. Предельные размеры обработки, функции управления и возможности внутреннего шлифования определяются паспортом и комплектацией исполнения Ф2.
Назначение и технологические задачи
Семейство ОШ-530 предназначено для наружного и внутреннего шлифования цилиндрических, конических и фасонных поверхностей при соответствующей комплектации. Детали закрепляют в центрах или патроне в зависимости от операции.
Типовые задачи — окончательная обработка шеек валов, осей, ступенчатых деталей и других поверхностей вращения, для которых установлены требования к размеру, форме и шероховатости.
Возможность обработки конкретного изделия проверяют по расположению поверхностей, припуску, материалу, жёсткости заготовки и схеме закрепления. Максимальные установочные размеры сами по себе не подтверждают доступность всех участков детали.
Установочные размеры Ø400 × 1000 мм
400 мм — наибольший диаметр устанавливаемой заготовки в центрах, 1000 мм — её наибольшая длина. Эти значения необходимо отличать от диаметра и длины шлифования.
Пределы обработки зависят от рабочих перемещений, положения бабок, ширины круга, его выхода и расположения уступов. Для длинной ступенчатой детали проверяют каждый обрабатываемый поясок.
Межцентровое расстояние также уточняют по документации: длину устанавливаемой заготовки нельзя автоматически записывать в это поле без проверки.
Компоновка и настройка обработки
Семейство имеет компоновку с продольно перемещающимся столом. На столе размещаются бабка изделия и задняя бабка; шлифовальная бабка перемещается в поперечном направлении.
Обработка в центрах
Проверяют центровые отверстия, схему передачи вращения, положение обрабатываемых поясков и необходимость дополнительных опор.
Закрепление в патроне
Согласуют тип и размеры патрона, допустимый вылет, погрешность установки и доступ инструмента. Пределы установки в патроне отличаются от установки в центрах.
Конические и фасонные поверхности
Определяют способ получения профиля, необходимые повороты узлов, параметры правки и функции управления. Возможность операции проверяют для исполнения Ф2.
Жёсткость и тепловой режим
Для протяжённых заготовок оценивают прогиб, влияние закрепления и нагрева. Режимы и подачу СОЖ выбирают с учётом материала и требуемого качества поверхности.
Подтверждённые характеристики ОШ-530Ф2
| Модель | ОШ-530Ф2 |
|---|---|
| Тип станка | Универсальный круглошлифовальный |
| Наибольший диаметр устанавливаемой заготовки в центрах, мм | 400 |
| Наибольшая длина устанавливаемой заготовки в центрах, мм | 1000 |
| Мощность привода главного движения, кВт | 5,5 |
Справочные параметры каталога ОШ-530
В заводском каталоге для базовой модели ОШ-530 приведены следующие данные. Их используют для предварительной оценки; соответствие исполнению Ф2 подтверждают отдельно.
| Предельные размеры устанавливаемой заготовки в патроне: диаметр × длина, мм | 250 × 200 |
|---|---|
| Размеры наружного шлифовального круга D × H × d, мм | 500 × (25–80) × 203 |
| Частота вращения шпинделя наружного шлифовального круга, об/мин | 1270–1910 |
| Частота вращения шпинделя детали, об/мин | 50–300 |
| Частота вращения внутришлифовального шпинделя, об/мин | 4000–12000 |
| Габариты станка Д × Ш × В, мм | 4800 × 3400 × 1900 |
| Масса станка, кг | 7000 |
Частота вращения наружного круга, частота вращения детали и обороты внутришлифовального шпинделя относятся к разным движениям. Их нельзя подменять при заполнении характеристик и подборе инструмента.
До организации перевозки и подготовки места установки необходимо получить подтверждённые габариты, массу и монтажную схему конкретного станка.
Система управления и комплектность
Каталог семейства предусматривает варианты с командоконтроллером или ЧПУ. Для поставляемого ОШ-530Ф2 необходимо уточнить установленную систему, выполняемые циклы и управляемые координаты.
Индекс Ф2 не является количеством осей и сам по себе не подтверждает контурное управление.
Наличие внутришлифовального узла, патрона, центров, поводковых устройств, средств правки, кругов и фланцев фиксируют в спецификации. Отдельно согласуют систему подачи и очистки СОЖ, защиту рабочей зоны и комплект принадлежностей.
Какие данные нужны для подбора
Направьте чертёж детали, материал и твёрдость после термообработки, массу заготовки, припуск и планируемый выпуск. Укажите обрабатываемые поверхности и предполагаемые базы.
Требования к результату задают отдельно: размерные допуски, круглость, цилиндричность, радиальное биение относительно выбранных баз и шероховатость.
Для ступенчатых деталей проверяют ширину круга, возможность подхода к уступам и наличие канавок для выхода. Для нежёстких заготовок определяют необходимость опор и ограничения режимов обработки.
Вопросы об ОШ-530Ф2
Диаметр установки 400 мм означает диаметр шлифования 400 мм?
Нет. Это размер устанавливаемой заготовки. Предельный диаметр шлифования проверяют отдельно по паспорту и схеме обработки.
Можно ли обрабатывать поверхность по всей длине 1000 мм?
Длина устанавливаемой заготовки этого не подтверждает. Необходимо проверить рабочие перемещения, положение бабок, выход круга и паспортную длину шлифования.
Какие обороты указывать для шлифовального круга?
В каталоге ОШ-530 для наружного круга приведено 1270–1910 об/мин. Для исполнения Ф2 диапазон необходимо подтвердить. Значения 50–300 об/мин относятся к вращению детали.
Запросить цену и комплектацию ОШ-530Ф2
Укажите модель ОШ-530Ф2 и приложите чертёж детали. Отдельно отметьте необходимость обработки в патроне, внутреннего шлифования и дополнительной оснастки.
