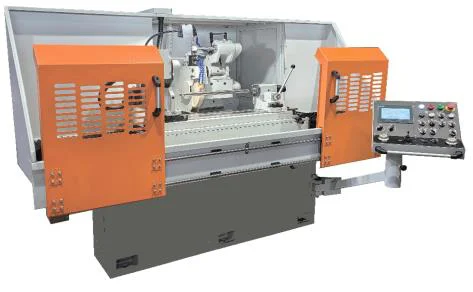

ОШ-518Ф2 с РМЦ 450 мм — универсальный круглошлифовальный станок завода «Красный борец». В предлагаемом варианте предусмотрена установка заготовки в центрах диаметром до 250 мм и длиной до 450 мм.
Мощность главного привода — 3 кВт. Станок рассматривают для обработки наружных поверхностей деталей типа тел вращения. Пределы шлифования, состав управления и дополнительные возможности определяются конкретным исполнением.
Назначение и обрабатываемые детали
Семейство ОШ-518 предназначено для шлифования цилиндрических, конических и торцовых поверхностей. Типовые детали — валы, оси, валики и другие изделия, для которых требуется окончательная обработка поверхностей вращения.
При установке в центрах базирование выполняется по центровым отверстиям. Для конкретной детали проверяют доступ к пояскам, положение уступов, способ передачи вращения и необходимость дополнительных опор.
Возможность работы в патроне и выполнения внутренних операций зависит от установленных узлов и оснастки. Эти функции необходимо согласовать в спецификации.
Особенности варианта с РМЦ 450 мм
РМЦ 450 мм обозначает выбранный вариант межцентрового расстояния. В предложении для него указана длина устанавливаемой заготовки в центрах до 450 мм.
Межцентровое расстояние не равно длине шлифования. Доступная длина обработки зависит от рабочих перемещений, положения центров, ширины круга, его выхода и закрепления детали.
Диаметр устанавливаемой заготовки 250 мм также нельзя использовать как максимальный диаметр шлифования. Оба параметра проверяются отдельно по документации станка.
Каталожные значения для ОШ-518 с длиной установки 500 мм не переносятся автоматически на вариант с РМЦ 450 мм. В частности, длину шлифования нельзя определять расчётным уменьшением параметров другого исполнения.
Компоновка и технологическая настройка
Семейство имеет компоновку с продольно перемещающимся столом, на котором размещаются бабка изделия и задняя бабка. Шлифовальная бабка перемещается поперёк оси установленной детали.
Базирование в центрах
Проверяют состояние центровых отверстий, установку центров, способ передачи вращения и доступ круга к обрабатываемым поверхностям.
Обработка поясков и уступов
Согласуют диаметры, длину участков, радиусы переходов и необходимый выход круга. Учитывают возможность правки его профиля.
Выбор абразивного инструмента
Характеристику круга выбирают по материалу, твёрдости детали, припуску и требованиям к поверхности. Геометрические размеры подтверждают по паспорту.
Режимы и охлаждение
Учитывают жёсткость детали и закрепления, правку круга, подачу СОЖ и допустимое тепловое воздействие на материал.
Подтверждённые характеристики
| Модель | ОШ-518Ф2 |
|---|---|
| Межцентровое расстояние, мм | 450 |
| Наибольший диаметр устанавливаемой заготовки в центрах, мм | 250 |
| Наибольшая длина устанавливаемой заготовки в центрах, мм | 450 |
| Мощность привода главного движения, кВт | 3 |
Параметры, которые необходимо согласовать
До утверждения комплектации необходимо подтвердить пределы диаметра и длины шлифования, размеры наружного круга, частоту его вращения, допустимую массу детали, габариты и массу станка.
Для предварительной оценки каталог ОШ-518 исполнений 00/01 содержит диапазон диаметра шлифования в центрах 5–180 мм и круг размером 300 × (25–40) × 76 мм. Эти данные относятся к каталожным исполнениям с длиной установки 500 мм и требуют подтверждения для рассматриваемого варианта.
Частоту вращения наружного шлифовального круга необходимо уточнять отдельно. Обороты внутришлифовального шпинделя и частота вращения детали являются другими характеристиками.
Управление и комплектация
Тип контроллера, выполняемые циклы и управляемые координаты уточняют по документации поставляемого станка. Индекс Ф2 не означает наличие двух управляемых осей.
Для внутреннего шлифования необходимы соответствующий шпиндель, оправки и закрепляющая оснастка. Их наличие в поставке необходимо подтвердить отдельно.
В спецификации фиксируют переднюю и заднюю бабки, центры и поводковые устройства, патрон при необходимости, круги и фланцы, оборудование для правки, систему подачи и очистки СОЖ, принадлежности и документацию.
Подбор под требования к детали
Для оценки применимости направьте чертёж, материал и твёрдость после термообработки. Укажите припуск, размеры обрабатываемых поясков и планируемый выпуск.
Отдельно задайте требования к размерным допускам, круглости, цилиндричности, радиальному биению и шероховатости. Общий класс точности станка не заменяет требования к готовому изделию.
Для нежёстких заготовок оценивают прогиб, влияние закрепления и необходимость опор. При расчёте времени учитывают установку, правку круга, черновые и чистовые проходы, выхаживание и измерение.
Вопросы об ОШ-518Ф2 с РМЦ 450 мм
Чем этот вариант отличается от ОШ-518Ф2 с РМЦ 500 мм?
Подтверждённое отличие — РМЦ и длина устанавливаемой заготовки в центрах: 450 вместо 500 мм. Рабочие перемещения, длину шлифования и остальные различия необходимо проверить по паспортам.
Можно ли шлифовать деталь по всей длине 450 мм?
Длина установки этого не подтверждает. Нужно проверить рабочий ход, положение поверхности, выход круга и паспортную длину шлифования.
Подтверждён ли круг диаметром 300 мм?
Такой размер приведён в каталоге ОШ-518 исп. 00/01. Для поставляемого ОШ-518Ф2 с РМЦ 450 мм необходимо подтвердить наружный диаметр, высоту и посадку круга.
Запросить цену ОШ-518Ф2 с РМЦ 450 мм
Укажите в запросе ОШ-518Ф2, РМЦ 450 мм. Приложите чертёж детали и требования к обработке. Отдельно отметьте необходимость внутреннего шлифования и патронной оснастки.
