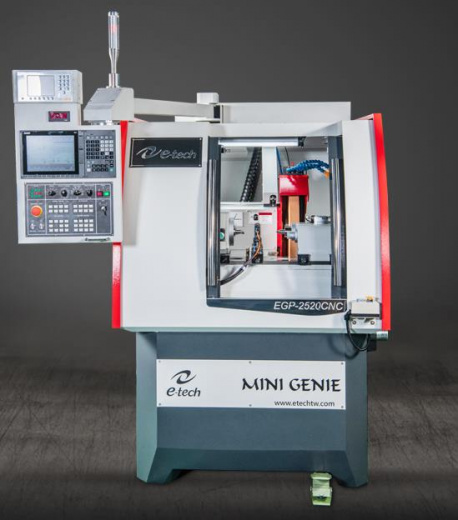

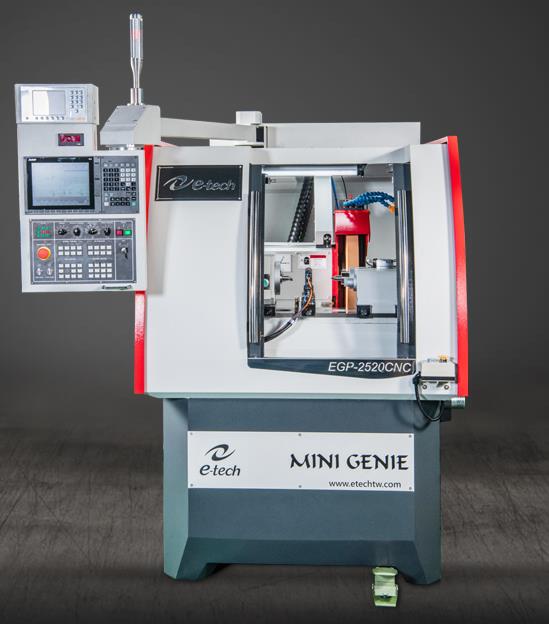

Шлифовальный станок E-TECH EGP-2020CNC

Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.

Коробчатая ребристая структура станины отлита из сплава Mehanite, обеспечивая отличную жесткость в процессе обработки. Оптимальное расстояние между направляющими способствует увеличению точности позиционирования и повторяемости по оси Z.

Бабка изделия жесткой конструкции управляется электронно, имея возможность вариации частоты вращения шпинделя. Для различных операций шлифования передняя бабка вращается в диапазоне -90Ò~ +30Ò. Комбинация вращающегося и не вращающегося шпинделя позволяет осуществлять быстрый переход от обработки в центрах к обработке в патроне и наоборот. Двойное масляное уплотнение и крышка предотвращают протечку СОЖ в головку.

Угол поворота шлифовальной бабки 60°: такая конструкция обеспечивает возможность шлифования буртиков, а также произвести наружное и торцевое шлифование за одну установку и один цикл шлифования. Контакт шлифовального круга одновременно с торцевой и наружной поверхностью способствует равномерному износу шлифовального круга и обеспечивает лучшую шероховатость деталей.

Опционально возможна установка гидравлической задней бабки с ножной педалью для удобства загрузки и выгрузки деталей.

Гидродинамическая конструкция шпинделя. Для вращения шпинделя не используются подшипники, вместо контакта метал-метал, вал шпинделя погружен в масло, что значительно продлевает срок службы шпинделя. Динамическая жесткость и демпфирование колебаний обеспечивают эффективность работы станка.

Системы гидравлики, охлаждения и смазки отделены от станка, чтобы устранить вибрацию и рассеять тепло. Теплоотводящая конструкция трубопровода СОЖ обеспечивает прохождение СОЖ по поверхности станины станка, таким образом течение СОЖ не только смывает стружку, но и охлаждает станину.

Одна V-образная и одна плоская шабреные направляющие с покрытием Turcite соединены с автоматической системой смазки и микрошаговым двигателем. Плавное движение шлифовальной бабки обеспечивает долгий срок эксплуатации направляющих и высокую точность позиционирования и повторяемости.

Жесткий стол с коробчатой структурой перемещается по масляной подушке без контакта металлических поверхностей.

Направляющие скольжения, ходовые винты непрерывно смазываются автоматической системой смазки для увеличения срока эксплуатации и сохранения максимальной точности.
