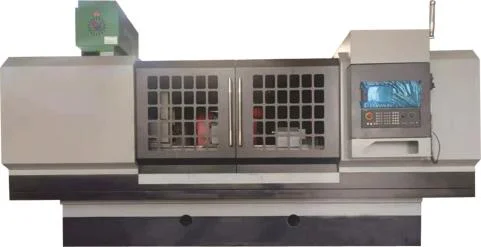

ОШ-650Ф3 исп. 50 — круглошлифовальный станок с числовым программным управлением производства завода «Красный борец». По складской спецификации диапазон наружных диаметров заготовки составляет 8–320 мм, предельная длина — 1000 мм.
Оборудование подбирают по чертежу детали с учётом размеров обрабатываемых участков, требований к точности, способа базирования и необходимой производительности. Возможности конкретного исполнения закрепляются в технической спецификации поставки.
Назначение и выбор станка под деталь
Круглошлифовальный станок рассматривают для финишной обработки наружных поверхностей деталей типа тел вращения. При подборе оценивают диаметры и длины шеек, расположение уступов, канавок и торцов, а также возможность подхода шлифовального круга к каждой поверхности.
Для базовой модели ОШ-650Ф3 производитель указывает шлифование наружных цилиндрических, конических и торцовых поверхностей валов. Возможность выполнения этих операций на исполнении 50 необходимо согласовать по чертежу и установленному оснащению.
Рабочая зона исполнения 50
Заготовки диаметром 8–320 мм
Диапазон приведён в складской спецификации для наружного диаметра заготовки. Допустимый размер обрабатываемой поверхности проверяют отдельно: он зависит от закрепления, инструмента и доступности участка для шлифования.
Длина заготовки до 1000 мм
Предельная длина заготовки не определяет автоматически длину непрерывного шлифования или межцентровое расстояние. При подборе учитывают установочные элементы, положение опор и рабочие перемещения.
Точность взаимного положения
Для ступенчатых деталей в техническом задании указывают требования к соосности шеек, радиальному биению и положению торцов. По этим требованиям выбирают базы и последовательность обработки.
Жёсткость технологической системы
Для длинных и тонких деталей проверяют необходимость дополнительных опор. Люнеты, способ передачи вращения и усилие поджима согласовывают с учётом прогиба, вибраций и требований к форме поверхности.
Подтверждённые характеристики ОШ-650Ф3 исп. 50
| Производитель | Завод «Красный борец» |
|---|---|
| Модель | ОШ-650Ф3 |
| Исполнение | 50 |
| Тип станка | Круглошлифовальный с ЧПУ |
| Наружный диаметр заготовки, мм | 8–320 |
| Предельная длина заготовки, мм | 1000 |
Справочные параметры базовой модели ОШ-650Ф3
На официальной странице производителя опубликованы дополнительные характеристики ОШ-650Ф3. Исполнение 50 на этой странице не обозначено, поэтому следующие значения приведены для предварительной оценки и требуют подтверждения применимости.
| Размеры круга D × H × d, мм | 750 × 100 × 305 |
|---|---|
| Частота вращения шлифовального шпинделя, об/мин | 1270–2400 |
| Мощность главного привода, кВт | 20 |
| Частота вращения изделия, об/мин | 100–500 |
| Габариты Д × Ш × В, мм | 4800 × 4450 × 2400 |
| Масса станка, кг | 10 500 |
Значения этого раздела не заменяют паспорт ОШ-650Ф3 исп. 50. Размеры инструмента, режимы, установочные требования и комплект поставки фиксируются в согласованной спецификации.
Что проверить перед заказом
Закрепление и базирование
Способ установки выбирают по конструкции детали и требованиям к обработанным поверхностям. Для установки в центрах необходимо оценить состояние центровых отверстий, передачу вращения и допустимое осевое усилие. Для другого способа закрепления согласовывают приспособление и доступ круга.
Инструмент и обработка уступов
Ширина и профиль круга должны соответствовать геометрии шеек, торцов и переходных участков. Для обработки у бурта проверяют возможность выхода инструмента, требования к радиусу сопряжения и отсутствие столкновений с соседними элементами детали.
СОЖ, правка и контроль
В техническом задании следует определить требования к подаче и очистке СОЖ, способу правки круга и контролю размеров. Прибор активного контроля, автоматическая балансировка и другие дополнительные устройства включаются в поставку только после согласования комплектации.
Приёмка по технологической задаче
Требования к размеру, круглости, цилиндричности, биению и шероховатости задают отдельно. При необходимости согласовывают обработку контрольной детали и методику измерений с указанием материала, припуска и условий выполнения операции.
Данные для подбора и расчёта предложения
- Чертёж детали с диаметрами и длинами шеек, уступами, торцами и канавками.
- Материал, твёрдость, термообработка и припуски под шлифование.
- Допуски размеров и формы, требования к биению, взаимному положению поверхностей и шероховатости.
- Масса заготовки, предполагаемые базы и способ передачи вращения.
- Размер партии, номенклатура и требуемая производительность.
- Требования к ЧПУ, измерительным устройствам, оснастке и пусконаладке.
Вопросы по ОШ-650Ф3 исп. 50
Можно ли считать 320 мм максимальным диаметром шлифования?
В складской спецификации 320 мм относится к наружному диаметру заготовки. Предельный диаметр непосредственно шлифуемой поверхности необходимо подтвердить для исполнения 50.
Обеспечивается ли шлифование на всей длине 1000 мм?
Для исполнения 50 подтверждена предельная длина заготовки 1000 мм. Доступную длину шлифования проверяют по схеме установки, рабочим перемещениям, размерам инструмента и расположению опор.
Подходит ли станок для обработки торцов и конусов?
Эти операции указаны производителем для базового ОШ-650Ф3. Их выполнение на исполнении 50 согласовывают по чертежу, кинематике и инструментальному оснащению.
Как определить необходимую комплектацию?
Направьте чертёж, сведения о материале, припусках, допусках и партии. На их основе определяют способ закрепления, потребность в люнетах, характеристики инструмента, средства правки и контроля.
Запросить предложение на ОШ-650Ф3 исп. 50
Отправьте чертёж или техническое задание для проверки применимости станка и подбора оснащения. В предложении согласовываются характеристики исполнения 50, цена, комплект поставки, срок отгрузки и условия пусконаладки.
