Рекомендуем
Технические характеристики
Максимальная длина шлифования наружных поверхностей
500
Высота центров
135
Диапазон диаметров наружного шлифования
8-200
Максимальная масса заготовки, устанавливаемой в центрах
50 кг
Система ЧПУ
Fanuc 0i
Страна-производитель:
Китай
Товар есть на складе
7 872 330,14 рублей
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

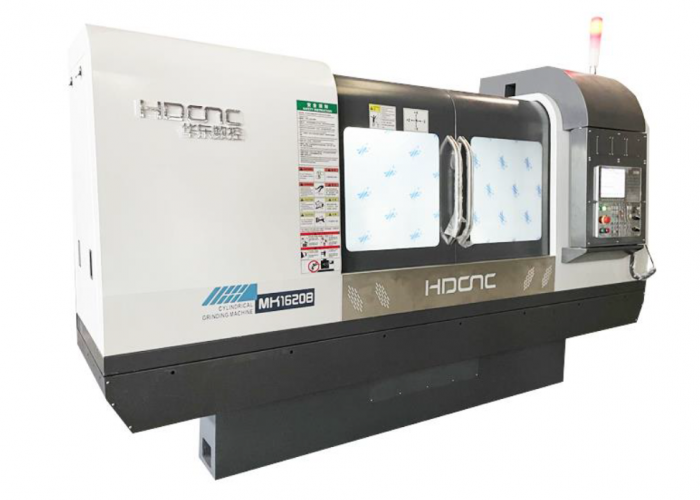

MK1620B×500 — Круглошлифовальный станок с ЧПУ
CNC Cylindrical Grinding Machine / Weihai Huadong Automation Co., Ltd.
Описание оборудования
Двухкоординатный торцекруглошлифовальный станок с ЧПУ предназначен для согласованного управления поперечным перемещением шлифовальной бабки по оси X и продольным перемещением стола по оси Z. Станок оснащен современной системой ЧПУ FANUC 0i с диалоговым программированием Beijing Fanuc.
Применение: обработка наружных цилиндрических, ступенчатых, конических и торцевых поверхностей деталей типа тел вращения (валы, втулки, шпиндели).
Конструктивные особенности
- Высокая жесткость: Станина из перлитного чугуна марки HT300 обеспечивает виброустойчивость и стабильность геометрии
- Наклонная ось X: Облегчает обработку наружных цилиндрических поверхностей и прилегающих торцов за одну установку
- Комбинированные направляющие: V-образная и плоская направляющие для продольного стола
- Бесступенчатая регулировка: Частота вращения шпинделя передней бабки 26-260 об/мин
- Автоматизация: Системы осевого измерения T18 и активного контроля диаметра
- Гидравлический привод: Перемещение пиноли задней бабки
Технологические возможности
- Продольное шлифование
- Врезное шлифование (в том числе профильным кругом)
- Мультишлифование (врезное с последующим проходным)
- Торцевое шлифование
- Автоматическая правка шлифовального круга по заданной траектории
- Обработка конических поверхностей методом продольного шлифования
Основные циклы обработки
- Измерение положения торца детали
- Правка шлифовального круга (по периферии, торцу или профильной траектории)
- Цикл врезного шлифования
- Цикл шлифования на проход
- Цикл мультишлифования
- Цикл торцевого шлифования
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Общие параметры | - | |
| Максимальная длина шлифования наружных поверхностей | мм | 500 |
| Высота центров | мм | 135 |
| Диапазон диаметров наружного шлифования | мм | 8 - 200 |
| Максимальная масса заготовки (в центрах) | кг | 50 |
| Рабочий стол | - | |
| Конус шпинделя передней бабки | - | МТ 4 |
| Частота вращения шпинделя передней бабки | об/мин | 26 - 260 |
| Размер шлифовального круга (Ø × ширина × посадка) | мм | 500 × 75 × 203 |
| Рабочая окружная скорость шлифовального круга | м/сек | 35 |
| Минимальная дискретность перемещения | мм | 0,0001 |
| Максимальный угол поворота стола (для длины 500 мм) | град. | 9 |
| Задняя бабка | - | |
| Конус пиноли задней бабки | - | МТ 4 |
| Ход пиноли | мм | 30 |
| Мощность приводов | - | |
| Мощность электродвигателя шлифовального круга | кВт | 7,5 |
| Мощность электродвигателя передней бабки | кВт | 1,1 |
| Показатели точности | - | |
| Отклонение от круглости (не более) | мкм | 2 |
| Отклонение от цилиндричности (не более) | мкм | 5 |
| Шероховатость обработанной поверхности | мкм | Ra 0,32 |
| Станок | - | |
| Масса станка (ориентировочно) | кг | 4000 |
| Упаковочные габариты (Д × Ш × В) | мм | 3600 × 2250 × 2280 |
| Система ЧПУ | - | Fanuc 0i |
Комплектация
- Система ЧПУ Fanuc 0i с диалоговым программированием Fanuc Beijing
- Полная защита рабочей зоны
- Освещение рабочей зоны
- Центры - 2 шт.
- Поводковый патрон (Ø50-75мм)
- Фланец шлифовального круга
- Съемник фланца
- Шлифовальный круг 500×75×203 мм
- Балансировочная оправка
- Балансировочный стенд
- Устройство правки шлифовального круга
- Алмазный правящий инструмент
- Люнет трехточечный закрытого типа
- Люнет двухточечный
- Система подачи и очистки СОЖ
- Система осевого измерения положения торца
- Централизованная система смазки
- Комплект инструмента для монтажа
- Регулируемые установочные опоры
- Техническая документация на русском языке
О производителе
Weihai Huadong Automation Co., Ltd. (HDCNC)
Год основания: 2002
Страна: Китай
Сайт: en.huadongcnc.com
Ведущий китайский производитель металлообрабатывающего оборудования, специализирующийся на разработке и серийном производстве круглошлифовальных, плоскошлифовальных и специализированных шлифовальных станков, включая модели с ЧПУ.
Гарантия: 12 месяцев с момента ввода станка в эксплуатацию
Сервис: Гарантийное и послегарантийное обслуживание специалистами ООО «ИНКОР»
