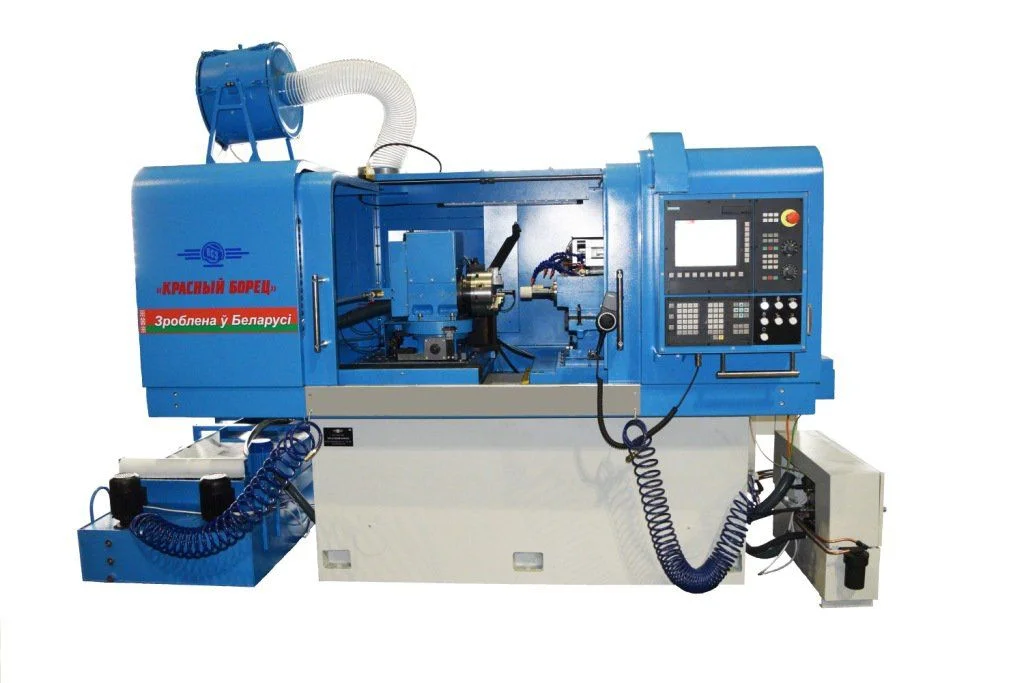

ОШ-636Ф3 исп. 50 — внутришлифовальный станок с числовым программным управлением производства завода «Красный борец». Представленный вариант рассчитан на установку детали диаметром до 600 мм. Диапазон диаметров шлифуемых отверстий составляет 6–200 мм, максимальная длина шлифуемого отверстия — 200 мм. Предельный диаметр наружного шлифования — 400 мм.
Станок подбирают под геометрию детали, требования к обработанным поверхностям и способ закрепления. Возможность выполнения конкретной операции проверяется по чертежу с учётом оснащения исполнения 50.
Назначение ОШ-636Ф3 исп. 50
Основная задача станка — шлифование внутренних поверхностей деталей в пределах заявленного диапазона размеров. При подборе оборудования оценивают диаметр и глубину отверстия, расположение уступов, доступ инструмента и требования к взаимному положению обрабатываемых поверхностей.
Модельное семейство ОШ-636Ф3 предназначено для профильного шлифования отверстий, включая возможность обработки конических отверстий. Доступные профили, углы конусов и состав необходимых движений для исполнения 50 согласовываются по чертежу детали и комплектации станка.
Наружное шлифование заявлено в складской спецификации с предельным диаметром 400 мм. Длину доступной наружной поверхности, возможность подхода круга и состав необходимого оснащения следует проверять отдельно.
Рабочая зона и размеры обработки
Установка детали до Ø600 мм
Максимальный диаметр устанавливаемой детали характеризует габарит заготовки. При проверке установки учитывают патрон или приспособление, выступающие элементы детали, пространство для вращения и доступ шлифовального инструмента.
Отверстия Ø6–200 мм
Диапазон относится к диаметру шлифуемого отверстия. Для разных участков диапазона могут потребоваться разные круги, оправки, шпиндели и режимы обработки.
Длина отверстия до 200 мм
Достижимость предельной длины зависит от диаметра отверстия, вылета и жёсткости оправки, конструкции детали и подвода СОЖ. Возможность шлифования отверстия Ø6 мм на всю длину 200 мм требует отдельного технологического подтверждения.
Наружное шлифование до Ø400 мм
Предельный диаметр наружного шлифования указан отдельно от диаметра устанавливаемой детали. Возможность обработки конкретной наружной поверхности оценивают с учётом закрепления и доступности поверхности для круга.
Технические характеристики исполнения 50, вариант Ø600 мм
| Производитель | Завод «Красный борец» |
|---|---|
| Модель | ОШ-636Ф3 |
| Исполнение | 50, вариант с диаметром устанавливаемой детали до 600 мм |
| Тип станка | Внутришлифовальный с ЧПУ |
| Максимальный диаметр устанавливаемой детали, мм | 600 |
| Максимальный диаметр наружного шлифования, мм | 400 |
| Диаметр шлифуемого отверстия, мм | 6–200 |
| Максимальная длина шлифуемого отверстия, мм | 200 |
| Производитель и модель системы ЧПУ | Уточняются по комплектации |
| Количество управляемых осей | Уточняется по комплектации |
| Автоматический поворот шлифовальной бабки | Наличие уточняется по комплектации |
| Размеры и частота вращения шлифовальных кругов | Уточняются по установленным шпинделям и инструментальному оснащению |
| Мощность, габаритные размеры и масса | Уточняются по паспорту исполнения 50 |
Геометрические параметры приведены для варианта исполнения 50 с диаметром устанавливаемой детали до 600 мм. При оформлении заказа характеристики и комплект поставки закрепляются в согласованной технической спецификации.
Что проверить при подборе станка
Для внутришлифовальной операции значение имеет сочетание диаметра и длины отверстия. С увеличением вылета оправки возрастает её податливость, что влияет на устойчивость шлифования и достижимую точность формы. Поэтому предельные размеры рабочей зоны следует оценивать вместе с конструкцией инструмента и требованиями чертежа.
- Геометрия отверстия: сквозное или глухое, цилиндрическое, коническое либо профильное; наличие уступов, канавок и выхода для инструмента.
- Требования к качеству: допуск размера, круглость, цилиндричность, соосность, шероховатость и требования к поверхностному слою.
- Материал детали: марка, твёрдость, термообработка и припуск под шлифование.
- Закрепление: технологические базы, допустимое усилие зажима, масса детали и риск деформации тонких стенок.
- Инструмент: диаметр и ширина круга, вылет оправки, допустимые обороты и способ правки.
- СОЖ: доступ к зоне контакта, требования к подаче, очистке и температуре жидкости.
Система ЧПУ и комплектация
Для представленного станка заявлено числовое программное управление. Модель системы ЧПУ, количество управляемых координат, доступные циклы обработки и правки уточняются по документации конкретного станка.
При согласовании поставки необходимо определить состав шлифовальных шпинделей, оправок и кругов, зажимное приспособление, устройство правки, систему подачи и очистки СОЖ, средства измерения и комплект эксплуатационной документации. Наличие автоматического поворота шлифовальной бабки подтверждается отдельно.
Если требуется обработка нескольких поверхностей за один установ, заранее согласовывают последовательность операций, доступ инструмента и способ обеспечения взаимного положения поверхностей.
Вопросы по станку ОШ-636Ф3 исп. 50
Можно ли шлифовать наружную поверхность диаметром 600 мм?
Для данного варианта 600 мм — максимальный диаметр устанавливаемой детали. Предельный диаметр наружного шлифования составляет 400 мм. Возможность обработки конкретной поверхности проверяется по чертежу.
Подходит ли станок для отверстия Ø6 мм длиной 200 мм?
Диаметр 6 мм и длина 200 мм указаны как отдельные пределы. Их одновременная достижимость требует проверки шпинделя, круга, вылета оправки, подвода СОЖ и требований к точности. Подбор выполняется по чертежу детали.
Есть ли автоматический поворот шлифовальной бабки?
В исходной спецификации варианта Ø600 мм этот параметр не указан. Наличие механизма и способ управления поворотом необходимо подтвердить по комплектации станка.
Что необходимо для расчёта предложения?
Направьте чертёж детали, сведения о материале и твёрдости, припусках, требованиях к точности и шероховатости, размере партии и планируемой производительности. Эти данные нужны для проверки применимости станка и определения необходимого оснащения.
Уточнить цену и комплектацию ОШ-636Ф3 исп. 50
Отправьте чертёж или техническое задание для подбора ОШ-636Ф3 исп. 50 с диаметром устанавливаемой детали до 600 мм. В предложении необходимо согласовать рабочую зону, инструментальное оснащение, систему ЧПУ, условия поставки и пусконаладки.
Актуальную доступность станка и срок отгрузки уточняйте при запросе предложения.
