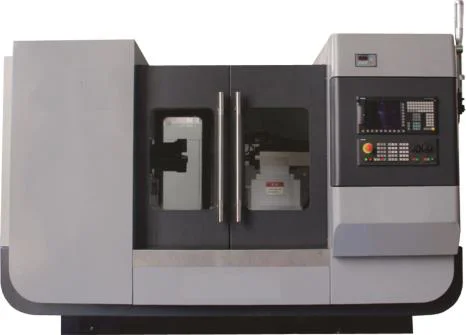

ОШ-636Ф3 исп. 50 — внутришлифовальный станок с ЧПУ производства завода «Красный борец». Данный вариант выполнен без автоматического поворота шлифовальной бабки и рассчитан на установку детали диаметром до 400 мм.
Диапазон диаметров шлифуемых отверстий составляет 6–200 мм, максимальная длина шлифуемого отверстия — 200 мм. Предельный диаметр наружного шлифования — 350 мм. Применимость станка к конкретной детали оценивается по чертежу, способу закрепления и инструментальному оснащению.
Назначение станка
ОШ-636Ф3 исп. 50 подбирают для шлифования отверстий с заданными требованиями к размеру, форме и шероховатости. При разработке операции учитывают геометрию внутренней поверхности, припуск, материал и твёрдость детали, а также расположение технологических баз.
Для деталей с несколькими обрабатываемыми поверхностями проверяют возможность подхода инструмента к каждой поверхности и последовательность переходов. Если требуется обеспечить соосность отверстия и наружной поверхности, возможность их обработки за один установ должна быть подтверждена технологической схемой и комплектацией станка.
Рабочая зона ОШ-636Ф3 исп. 50
Устанавливаемая деталь до Ø400 мм
Этот размер характеризует допустимый диаметр детали при установке. Проверка рабочей зоны дополнительно включает зажимное приспособление, выступающие элементы заготовки и пространство для безопасного вращения.
Отверстия Ø6–200 мм
В пределах заявленного диапазона инструмент подбирают под конкретное отверстие. Диаметр круга, конструкция оправки и характеристики шпинделя должны соответствовать геометрии поверхности и режиму шлифования.
Длина шлифуемого отверстия до 200 мм
Возможность обработки на предельную длину зависит от диаметра отверстия, вылета оправки и доступа СОЖ к зоне резания. Сочетание минимального диаметра и максимальной длины проверяется отдельно.
Наружное шлифование до Ø350 мм
Для наружной поверхности проверяют доступ круга, допустимую длину обработки и положение детали в приспособлении. Диаметр устанавливаемой детали и диаметр наружного шлифования являются разными характеристиками.
Технические характеристики
| Производитель | Завод «Красный борец» |
|---|---|
| Модель | ОШ-636Ф3 |
| Исполнение | 50, без автоматического поворота шлифовальной бабки |
| Тип станка | Внутришлифовальный |
| Управление | ЧПУ |
| Максимальный диаметр устанавливаемой детали, мм | 400 |
| Максимальный диаметр наружного шлифования, мм | 350 |
| Диаметр шлифуемого отверстия, мм | 6–200 |
| Максимальная длина шлифуемого отверстия, мм | 200 |
| Автоматический поворот шлифовальной бабки | Не предусмотрен |
Особенность исполнения без автоматического поворота бабки
В данном варианте автоматический поворот шлифовальной бабки не предусмотрен. Это необходимо учитывать при построении операции: переходы, требующие изменения её углового положения, нельзя заранее включать в непрерывный автоматический цикл.
Если обработка детали требует поворота бабки, до выбора станка необходимо подтвердить возможность и диапазон установочного поворота, способ фиксации и необходимость переналадки. Отсутствие автоматического поворота само по себе не определяет конструкцию механизма ручного позиционирования.
При оценке производительности учитывают весь цикл: установку и выверку детали, обработку, правку инструмента, измерение и необходимые действия оператора между переходами.
Технологические условия подбора
Отверстие и шлифовальная оправка
Чем больше вылет оправки относительно её диаметра, тем выше её податливость. Для глубокого отверстия необходимо проверить жёсткость инструментальной системы, устойчивость процесса и возможность получения требуемой цилиндричности. Одних предельных размеров рабочей зоны для такого решения недостаточно.
Закрепление и точность формы
Для тонкостенных втулок, колец и подобных деталей способ зажима выбирают с учётом деформации. Необходимо согласовать базирование, распределение зажимного усилия и контроль поверхности после освобождения детали из приспособления.
Шлифовальный инструмент и СОЖ
Характеристики круга выбирают по материалу, твёрдости, припуску и требованиям к поверхности. Рабочие обороты согласовывают с диаметром круга, допустимой скоростью инструмента и диапазоном установленного шпинделя. При обработке глубоких и глухих отверстий отдельно проверяют подвод СОЖ и удаление шлама.
Что указать в техническом задании
- Чертёж детали с размерами отверстий, наружных поверхностей, уступов, канавок и прилегающих торцов.
- Материал, твёрдость, состояние после термообработки и припуски под шлифование.
- Допуски размеров и формы, требования к соосности, биению и шероховатости.
- Массу детали, предполагаемые базы и ограничения по зажимному усилию.
- Размер партии, номенклатуру деталей и требуемую производительность.
- Необходимость обработки нескольких поверхностей за один установ и ограничения по ручной переналадке.
При согласовании поставки фиксируют модель ЧПУ, состав управляемых координат, характеристики шпинделей, зажимное приспособление, оснащение для правки, систему подачи и очистки СОЖ и комплект документации.
Вопросы по выбору ОШ-636Ф3 исп. 50
Чем этот вариант отличается от ОШ-636Ф3 исп. 50 с установкой детали до Ø600 мм?
Здесь максимальный диаметр устанавливаемой детали составляет 400 мм, предельный диаметр наружного шлифования — 350 мм. Для данного варианта прямо указано отсутствие автоматического поворота шлифовальной бабки. Диапазон диаметров отверстий — 6–200 мм, максимальная длина — 200 мм.
Можно ли обработать отверстие Ø6 мм длиной 200 мм?
Эти значения являются отдельными пределами. Возможность их одновременного достижения проверяют по инструментальной системе, доступу СОЖ и требованиям к точности. Для заключения необходим чертёж детали.
Означает ли отсутствие автоматического поворота, что станок работает без ЧПУ?
Станок оснащён ЧПУ. Ограничение относится к автоматическому повороту шлифовальной бабки. Состав программно управляемых перемещений определяется комплектацией станка.
Можно ли шлифовать наружную поверхность Ø400 мм?
Для этого варианта предельный диаметр наружного шлифования составляет 350 мм. Значение 400 мм относится к диаметру устанавливаемой детали.
Запросить предложение на ОШ-636Ф3 исп. 50
Направьте чертёж детали или техническое задание для проверки применимости станка и подбора оснащения. Укажите вариант: заготовка до Ø400 мм, без автоматического поворота шлифовальной бабки.
Цена, актуальная доступность, срок поставки, комплект оборудования и условия пусконаладки согласовываются в предложении.
