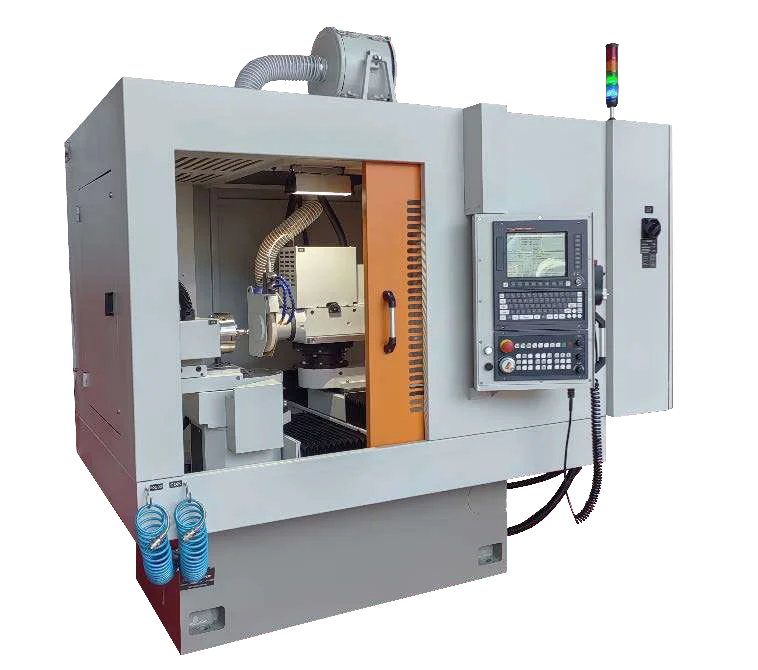

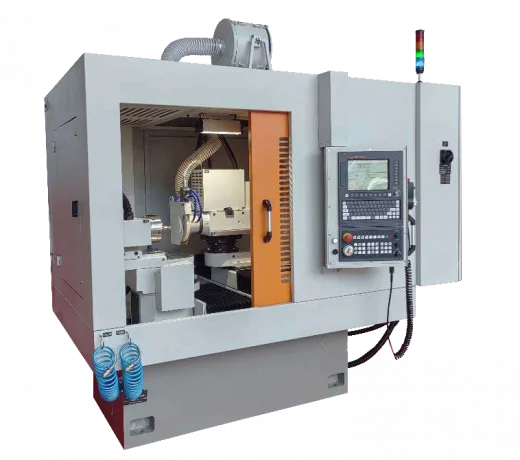

ОШ-638Ф3 — сферошлифовальный станок с числовым программным управлением производства завода «Красный борец». По складской спецификации максимальный диаметр устанавливаемой заготовки составляет 100 мм, максимальная длина — 60 мм.
Станок подбирают для операций шлифования сферических поверхностей по чертежу детали. Для оценки применимости необходимо учитывать радиус сферы, протяжённость обрабатываемого участка, расположение центра сферы, способ закрепления и требования к точности поверхности.
Назначение сферошлифовального станка
Сферошлифование применяют для получения заданного размера, формы и шероховатости сферической поверхности. При подборе оборудования важно определить, какая поверхность обрабатывается: наружная выпуклая или внутренняя вогнутая. Эти операции требуют проверки разных условий доступа инструмента и его оснащения.
Размер заготовки Ø100 × 60 мм характеризует её установочные габариты. Диапазон радиусов сфер и доступный участок сферической поверхности определяются кинематикой станка, инструментом, приспособлением и геометрией детали.
Подтверждённые характеристики ОШ-638Ф3
| Производитель | Завод «Красный борец» |
|---|---|
| Обозначение в складской спецификации | ОШ-638Ф3 |
| Тип станка | Сферошлифовальный |
| Управление | ЧПУ |
| Максимальный диаметр устанавливаемой заготовки, мм | 100 |
| Максимальная длина устанавливаемой заготовки, мм | 60 |
Каталожные сведения о модели ОШ-638.1.Ф3
В заводском каталоге приведён специальный сферошлифовальный станок ОШ-638.1.Ф3 с такими же предельными размерами устанавливаемой заготовки — Ø100 × 60 мм. Его назначение — чистовое шлифование наружных и внутренних сферических поверхностей деталей типа тел вращения.
Для ОШ-638.1.Ф3 описана шлифовальная бабка с продольным и поперечным перемещением и двумя шпинделями для наружного и внутреннего шлифования. Деталь закрепляется в трёхкулачковом патроне или на специальной планшайбе. Бабка изделия имеет автоматический поворот в горизонтальной плоскости.
| Продольное перемещение шлифовальной бабки Z, мм | 380 |
|---|---|
| Поперечное перемещение шлифовальной бабки X, мм | 250 |
| Скорость перемещения по координатам X и Z, мм/мин | 100–4000 |
| Частота вращения обрабатываемой детали, об/мин | 5–950 |
| Частота вращения круга для наружного шлифования, об/мин | 1800–4400 |
| Частота вращения круга для внутреннего шлифования, об/мин | 24 000–60 000 |
| Дискретность задания перемещений X и Z, мкм | 2 |
| Габариты с приставным оборудованием, Д × Ш × В, мм | 2900 × 2150 × 2530 |
| Масса, кг | 3000 |
Приведённые в этом разделе характеристики относятся к ОШ-638.1.Ф3. Их применимость к предлагаемому ОШ-638Ф3 необходимо подтвердить паспортом и спецификацией поставки. Дискретность задания перемещений не является показателем точности обработки или позиционирования.
Как проверить станок под конкретную деталь
Геометрия сферы
Укажите номинальный радиус, границы обрабатываемого участка и положение центра сферы относительно баз. Для внутренней поверхности дополнительно нужны диаметр входного отверстия и размеры прилегающих уступов.
Базирование и закрепление
Согласуйте технологические базы, способ зажима и доступ к поверхности. Для тонкостенных деталей оцените деформацию при закреплении и изменение формы после освобождения из приспособления.
Инструмент и режимы
Круг подбирают по материалу, твёрдости, припуску и характеру контакта с поверхностью. Рабочие обороты проверяют по диаметру круга, допустимой скорости инструмента и характеристикам установленного шпинделя.
Контроль результата
Заранее определите способ измерения радиуса, отклонения формы сферы и её положения относительно баз. Показатель шероховатости следует задавать отдельно от допуска формы и размера.
Данные для технического предложения
- Чертёж с радиусом сферы, допусками и границами обрабатываемой поверхности.
- Тип поверхности: наружная выпуклая или внутренняя вогнутая.
- Материал, твёрдость, термообработка и припуск под шлифование.
- Требования к шероховатости, отклонению формы и положению сферы относительно баз.
- Габариты и масса заготовки, предполагаемый способ закрепления.
- Размер партии, номенклатура деталей и требуемое время цикла.
В спецификации поставки фиксируют точное обозначение станка и исполнения, модель ЧПУ, состав управляемых координат, характеристики шпинделей, инструментальное оснащение, приспособление для детали и средства правки.
Вопросы по ОШ-638Ф3
Означает ли диаметр заготовки 100 мм, что станок шлифует сферу диаметром 100 мм?
Значение 100 мм относится к диаметру устанавливаемой заготовки. Допустимый радиус сферы и доступный участок обработки проверяют по чертежу, кинематике станка и инструментальному оснащению.
Можно ли обрабатывать наружные и внутренние сферы?
Обе операции предусмотрены для каталожной модели ОШ-638.1.Ф3. Для складского ОШ-638Ф3 необходимо подтвердить соответствие модели, наличие нужных шпинделей и доступ инструмента к поверхности детали.
Можно ли считать дискретность 2 мкм точностью станка?
Дискретность характеризует шаг задания перемещения. Точность позиционирования и точность обработанной поверхности определяются другими показателями, которые подтверждаются паспортом и результатами приёмочных испытаний.
Что необходимо для подбора оборудования?
Нужны чертёж, материал и твёрдость детали, припуск, требования к размеру, форме и шероховатости, а также сведения о партии. По этим данным проверяют рабочую зону, закрепление, инструмент и схему контроля.
Запросить предложение на ОШ-638Ф3
Направьте чертёж сферической детали для проверки применимости станка и подбора оснащения. В предложении согласовываются технические характеристики, комплект поставки, цена, срок отгрузки и условия пусконаладки.
