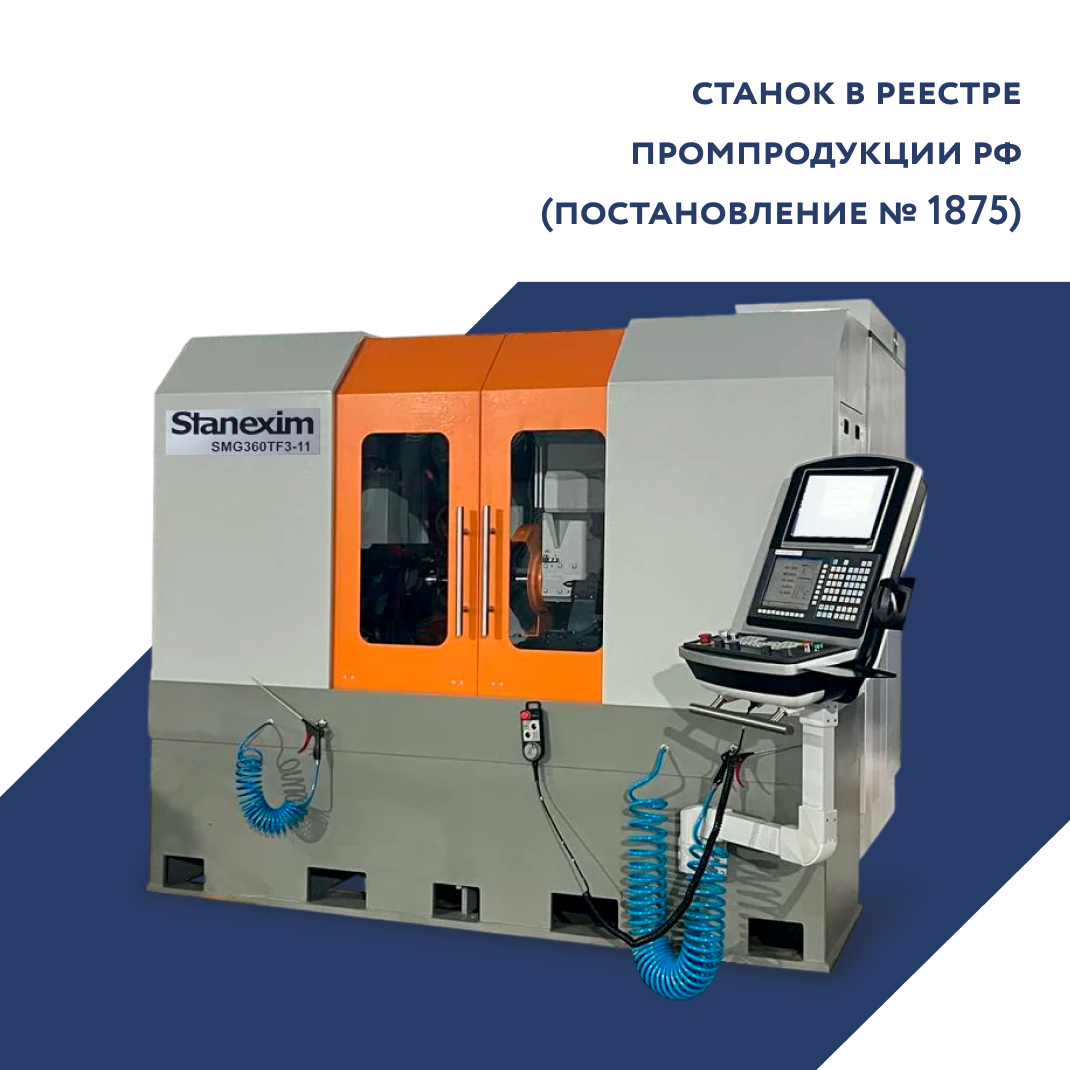

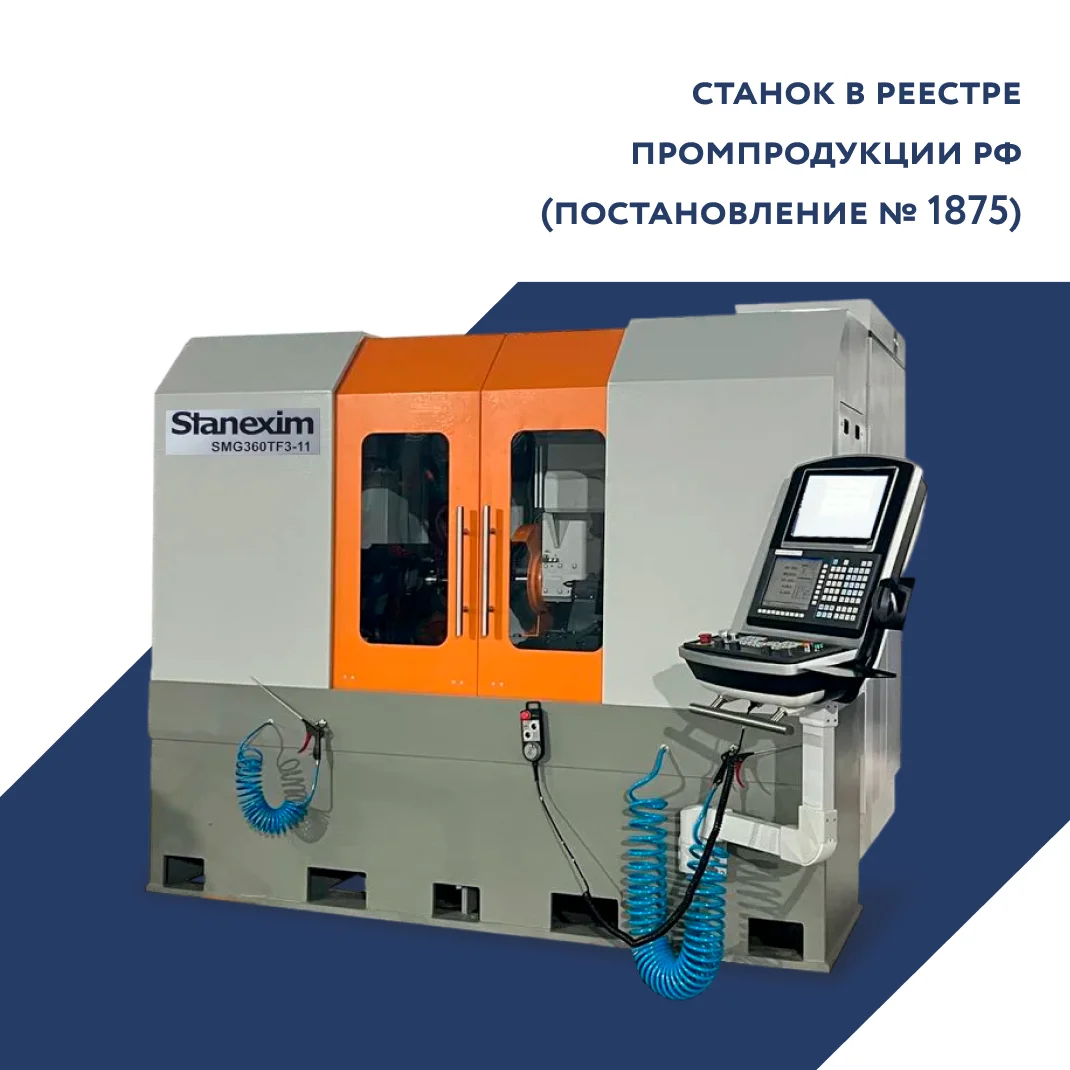

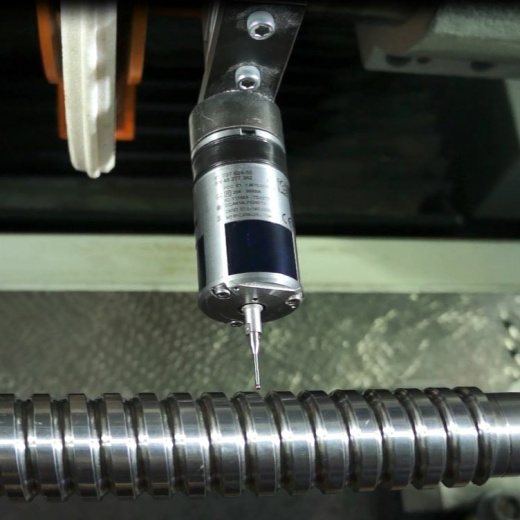

Станок резьбошлифовальный с ЧПУ модели SMG360TF3 предназначен для шлифования внешних винтовых поверхностей на деталях методом профильного шлифования.
Станина
Станина станка представляет собой жесткую коробчатую конструкцию, заполненную полимербетоном, и является основанием для установки базовых узлов станка.
Стол продольный (ось Z)
Стол продольный состоит из основания, подвижной платформы, установленной на систему линейных направляющих качения. Привод стола – линейный двигатель. Подвижная платформа имеет центральный Т-образный паз, предназначенный для базирования и крепления бабки изделия и задней бабки. Основание стола и платформа выполнены в виде чугунных отливок. Система линейных направляющих и привод закрыты гофрозащитой. Стол оснащен прямой измерительной системой и системой централизованной смазки.
Стол поперечный (ось Х)
Стол поперечный состоит из основания, подвижной платформы, установленной на систему линейных направляющих. Привод стола – линейный двигатель. Основание стола и платформа выполнены в виде чугунных отливок. Система линейных направляющих и привод закрыты гофрозащитой. Стол оснащен прямой измерительной системой и системой централизованной смазки.
Редуктор поворота (ось A)
Редуктор поворота осуществляет поворот бабки шлифовальной вокруг горизонтальной оси от синхронного мотора на угол ±20°. Угол разворота контролируется прецизионным датчиком углового положения. Датчик установлен непосредственно на приводном валу.
Бабка изделия (ось C)
Бабка изделия представляет собой монолитную конструкцию с внешними разъемами для подключения. Внутри литого корпуса на прецизионном радиально[1]упорном подшипнике установлен шпиндель с внутренним инструментальным конусом SK50. Вращение шпинделя осуществляется от встроенного высокомоментного синхронного мотора с датчиком углового положения. Мотор и датчик углового положения установлены непосредственно на самом шпинделе, без дополнительных механических передач, что обеспечивает наивысшую точность задания углового положения, надежность и долговечность.
Бабка задняя
Бабка задняя состоит из плиты и литого подвижного корпуса, предназначена для прижима заднего центра к оправке. Бабка задняя устанавливается на платформу продольного стола и фиксируется в Т-образном пазу с поджимом к боковой поверхности Т-образного паза. Корпус установлен на систему линейных направляющих и приводится в движение пневмоцилиндром. Усилие регулируется давлением в пневмоцилиндре. Зажим подвижного корпуса при обработке осуществляется комплектом тарельчатых пружин.
Бабка шлифовальная
Шлифовальный шпиндель смонтирован на прецизионных радиально-упорных шариковых подшипниках. Шлифовальный круг бабки шлифовальной вращается от асинхронного электродвигателя через ременную передачу.
Механизм правки шлифовального круга
На станке предусмотрена возможность автоматической правки шлифовальных кругов с помощью механизма правки алмазным роликом, устанавливаемого на бабке изделия. Правка осуществляется согласованными движениями осей X и Z. Механизм правки состоит из шпинделя, установленного на радиально-упорных шариковых подшипника в корпусе. Шпиндель вращается за счет асинхронного электродвигателя.
Система очистки и подачи СОЖ
Станция СОЖ представляет собой бак, на котором расположены: насос подачи СОЖ в зону обработки, насос подачи СОЖ к пистолету обмывочному, фильтр-транспортер, магнитный сепаратор.
Бак СОЖ, фильтр-транспортер и коммуникация подачи СОЖ предназначены для подачи смазочно-охлаждающей жидкости в зону обработки. СОЖ из станины по лотку стекает на бумажный фильтр фильтр-транспортера. При загрязнении фильтра срабатывает датчик, приводится в движение транспортер и загрязненный участок бумаги сдвигается в бачок для шлама. Контроль уровня СОЖ в баке производится по глазку, встроенному в стенку бака.
Система охлаждения
Система охлаждения предназначена для обеспечения достаточной термостабильности станка и повышения точности шлифования.
|
Наименование |
Ед. изм. |
Значение |
|
|
Деталь |
Максимальный диаметр обрабатываемой заготовки |
мм |
Ø360 |
|
Минимальный обрабатываемый диаметр наружной резьбы |
мм |
10 |
|
|
Расстояние между центрами |
мм |
500 |
|
|
Максимальный вес заготовки между центрами |
кг |
50 |
|
|
Угол подъёма винтовой линии резьбы
|
град |
±20 |
|
|
Наибольшая масса устанавливаемого изделия, кг |
кг |
50 |
|
|
Инструмент |
Наибольший диаметр шлифовального круга |
мм |
400 |
|
Наибольший диаметр конца шлифовального шпинделя, мм |
мм |
50 |
|
|
Конус отверстия в шпинделе передней бабки и пиноли задней бабки |
— |
Морзе 3 |
|
|
Режим затыловки канавок |
— |
2, 3, 4, 5, 6, 8, 10, 12, 14, 16 |
|
|
Делительный патрон для многозаходных резьб |
Обработка многозаходных резьб осуществляется через параметрический ввод данных в ПО станка |
||
|
Перемещения |
продольный ход (ось Z) |
мм |
630 |
|
Величина перемещения шлифовальной бабки от механизма быстрого отвода, мм |
мм |
6 |
|
|
поперечный ход (ось X) |
мм |
350 |
|
|
поворот в бабке изделия (ось C) |
мм |
Не ограничено |
|
|
поворота бабки шлифовальной (ось A) |
град |
±20 |
|
|
Динамические и точностные характеристики станка |
максимальная скорость продольного перемещения (ось Z)
|
м/мин |
5 |
|
максимальная скорость поперечного перемещения (ось X) |
м/мин |
5 |
|
|
дискретность задания перемещений по линейным осям |
мм |
0,001 |
|
|
дискретность задания перемещений по круговым осям |
град |
0,001 |
|
|
диапазон частоты вращения шлифовального круга (бесступенчатая регулировка в заданном диапазоне) |
об/мин |
1500…2800 |
|
|
Основные параметры станка при шлифовании наружной резьбы |
Шаг резьбы, шлифуемой однониточным кругом - метрической |
мм |
0,25..24 |
|
Шаг резьбы, шлифуемой однониточным кругом - дюймовой, число ниток на дюйм |
— |
28..3 |
|
|
Шаг резьбы, шлифуемой однониточным кругом - модульной |
мм |
0,2π..8π |
|
|
Наибольшая высота профиля шлифуемой резьбы, |
мм |
18 |
|
|
Наибольший ход винтовой линии шлифуемой резьбы |
мм |
44 |
|
|
Число заходов шлифуемой многозаходной резьбы |
2,3,4,6,8,12,24 |
2,3,4,6,8,12,24 |
|
|
Наибольшая конусность шлифуемой наружной конической резьбы |
— |
1:16 |
|
|
Наибольшая длина шлифуемой наружной конической резьбы |
мм |
60 |
|
|
Высота однониточного шлифовального круга, мм |
мм |
25 |
|
|
Половина угла профиля шлифуемой резьбы |
град |
0..60° |
|
|
Прочее |
Количество управляемых осей
|
— |
4 |
|
Количество одновременно управляемых осей |
|
3 |
|
|
мощность главного привода |
кВт |
3,5 |
|
|
род тока привода главного движения |
фазы |
~3-х фазный |
|
|
напряжение
|
в |
380±10% |
|
|
Класс точности по ГОСТ 8-82 |
А |
А |
|
|
Амортизаторы под станок |
Установка на хим. анкера |
||
|
частота тока |
Гц |
50±1 |
|
|
длина |
мм |
4620 |
|
|
ширина |
мм |
3150 |
|
|
высота |
мм |
3050 |
|
|
Масса станка с приставным оборудованием (ориентировочно) |
кг |
8000 |
|
|
Система управления |
— |
NUMANS 911G |
|
-
Система управления NUMANS 911G
-
Станина
-
Стол поперечный и поперечны
-
Редуктор поворота
-
Бабка изделия
-
Бабка шлифовальная
-
Задняя бабка (с пневматическим управлением)
-
Система ориентации изделия
-
Механизм правки шлифовального круга
-
Пульт управления
-
Шкаф управления
-
Кабинетное ограждение станка
-
Вытяжка масляного тумана
-
Система подачи и фильтрации СОЖ
-
Станция охлаждения
-
Набор подводных хомутов
-
Алмазный ролик Ø150 мм – 1 шт.
-
Круг шлифовальный Ø350* Ø127*40 – 1 шт.
-
Фланец для установки шлифовального круга – 1 шт.
-
Инструмент для обслуживания станка – 1 комплект
-
Лампа освещения зоны резания
-
Руководство по эксплуатации в бумажном виде – 1 экземпляр
-
Руководство по эксплуатации в электронном виде – 1экземпляр
-
Программное обеспечение для формирования управляющих
-
Набор рабочих программ для автоматических рабочих циклов
-
Архивные копии программ
-
Люнет
-
Референс-лист
