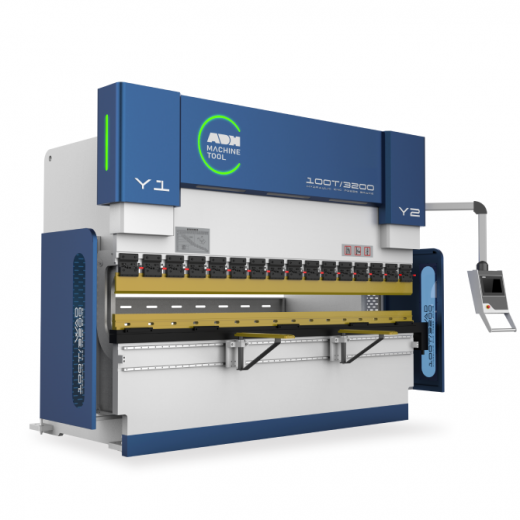

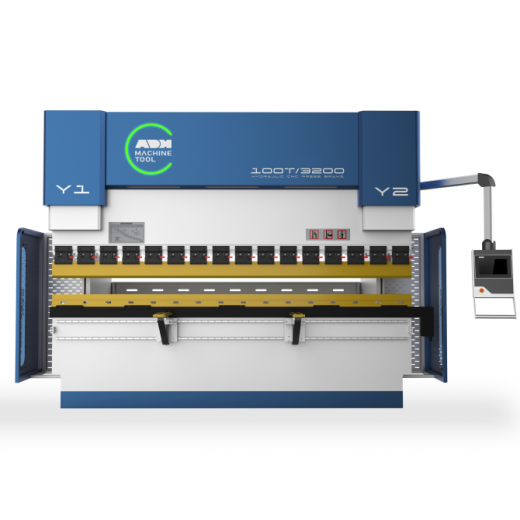

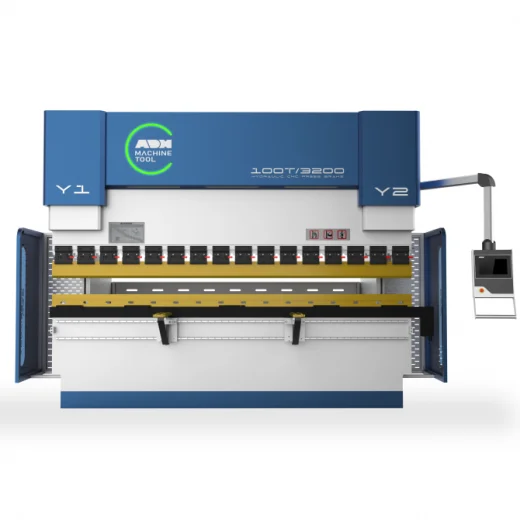

Гидравлический листогибочный пресс ADH WADE-170T/3200 ЧПУ Delem DA58Tx

Конструкция листогибочного пресса состоит из станины, верхней балки, рабочего стола, главного цилиндра и заднего упора.

Основные компоненты станка проектируются с помощью анализа методом конечных элементов (FEM) и оптимизированного проектирования с помощью специализированного 3D программного обеспечения, что гарантирует прочность и жесткость каждого элемента.

Цельносварная станина, изготовленная из высокопрочной стали.

Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации.

Дополнительно станина подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины.

В серии листогибочных прессов WADE используется серводвигатель в качестве основного привода для гидронасоса. Такая система обладает низким энергопотреблением, высокой динамикой и повышенной эффективностью в работе станка. По сравнению с традиционным асинхронным двигателем серводвигатель позволяет уменьшить энергопотребление на 35-40%. Общая эффективность работы верхней балки увеличивается на 7-20%. Температура гидравлического масла снижается на 10-20°C.

В листогибочных прессах ADH используетcя интегрированная гидравлическая система HAWE (Германия) или REXROTH (Германия). Продукция данного производителя обладает высокой надежностью и простотой в обслуживании.

Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию.

Корпус гидронасоса изготовлен из высокопрочного чугуна с уникальной внутренней конструкцией шумоподавления, низкой чувствительностью к загрязнению масла и длительным сроком эксплуатации. Компания ADH на своих станках использует гидронасосы производства ALLEAD (Германия) или SUNNY (США).

В листогибочных прессах ADH применяется шарико-винтовая пара и линейные направляющие компании HIWIN (Тайвань) для обеспечения точного перемещения заднего упора.

Передача вращающего момента от серводвигателей осуществляется зубчатым ремнем. Имеется возможность регулировать задний упор по высоте.

Листогибочный пресс оснащен электрическими комплектующими компании Schneider.

Высококачественные электрические комплектующие обеспечивают надежное функционирование станка даже в случае нестабильного электроснабжения.

Стандартная быстрозажимная система типа Promecam позволяет менять верхний инструмент за очень короткое время. Обеспечивает удобство и экономию времени. Позволяет производить промежуточные установку и извлечение пуансона на гибочной балке, что повышает эффективность работы.

В стандартной комплектации листогибочный пресс серии WADE поставляется с прямым пуансоном и 4-х ручьевой матрицей. Инструмент имеет показатель твердости 47HRC. Прямой пуансон и 4-х ручьевая матрица в комбинации закроют максимум простых задач. По запросу клиента станок может оснащаться различным инструментом под конкретные задачи, что расширяет возможности производства и ассортимент выпускаемой продукции.

Листогибочный пресс серии WADE оснащается пальцами-упорами заднего упора в количестве 3 шт. с точностью позиционирования +0,01 мм. Три упора позволяют одновременно позиционировать заготовку по трем осям, что ускоряет процесс гибки. Также их можно устанавливать в различных положениях, что позволяет обрабатывать заготовки различных размеров и форм. Точное позиционирование заготовки обеспечивает равномерный и качественный изгиб, что приводит к улучшению общего качества готовых изделий.

Данное устройство предназначено для получения точного угла гиба на всей рабочей длине станка.

В стандартной комплектации листогибочные прессы серии WADE оснащаются моторизированной CROWNING-системой компенсации прогиба (ось V).

В такой системе нижняя балка имеет 2 элемента, которые сопряжены по зигзагообразной линии (напоминает «корону»). Конструкция спроектирована таким образом, что высота «волны» уменьшается от центра к краям. При перемещении нижнего элемента происходит выгибание верхнего элемента. Регулировка положения нижнего элемента позволяет задать требуемую разность высот матриц в центре балки и по краям.

Система ЧПУ автоматически рассчитывает и регулирует на необходимое значение положение волнообразных элементов. Данная система позволяет достичь идеальной точности гибки на металлах разных толщин и свойств, обеспечив высокую скорость работы.

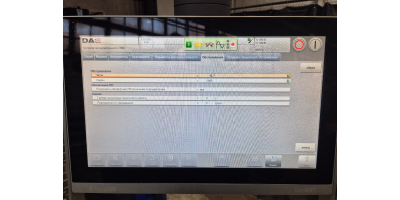

Листогибочный пресс WADE-170T/3200 в наличии оснащен системой ЧПУ Delem DA58Tx.

• Управление 4+1 осями (Y1-Y2-X-R + V-crowning).

• Запоминание при отключении питания.

• Таблица материалов.

• Функция графического программирования инструмента.

• Поддержка инструмента для плющения, радиусного инструмента.

• Библиотека инструментов 99 пуансонов / 99 матриц.

• Расчет и управление антипрогибом.

• Расчет развертки.

• 2D графический режим программирования.

• Автоматический расчет последовательности гибки.

• Автоматический расчет усилия гибки.

• Управление сервоприводом и частотным преобразователем.

• Сенсорный цветной экран 18,5” с разрешением 1366х768 пикселей.

• Автономное программное обеспечение Profile-58TL.


Интуитивно понятный интерфейс и многофункциональность системы управления обеспечивает удобство эксплуатации всего станка, что значительно экономит время оператора и повышает производительность.

Листогибочный пресс WADE-170T/3200 оснащен фронтальными суппортами для поддержки листа на двух линейных направляющих, что позволяет оператору разместить тяжелую заготовку в зоне гибки.
