Листогибочные прессы ADH серии WADE представляют собой листогибочные прессы с сервогидравлическим приводом, который позволяет работать в условиях энергосбережения, высокой эффективности и защиты окружающей среды. В традиционном листогибочном прессе насос и двигатель работают постоянно, в сервогидравлической системе листогиба ADH серии WAD насос и главный двигатель не работают, пока не начат процесс гибки. Это позволяет экономить электроэнергию, не ухудшая производительность: станок потребляет на 40% меньше электроэнергии по сравнению с традиционным.
Листогибочные прессы ADH WADE являются высокоточными: высокая повторяемость гиба осуществляется за счет оптических линеек по оси Y и высокоточных сервоприводов для перемещения задних упоров.
Высокая производительность листогибов ADH серии WADE обеспечивается скоростью гибки до 13 мм/сек, при этом станки отличаются низким уровнем шума при гибке и возврате.
Высокая точность гибки в союзе с высокой скоростью обработки предоставляют возможность серийного изготовления, что повышает общую производительность и объемы на предприятиях. При этом скорость приближения, гибки и возврата по оси Y соответствует нормам CE, обеспечивая безопасность работы оператора.

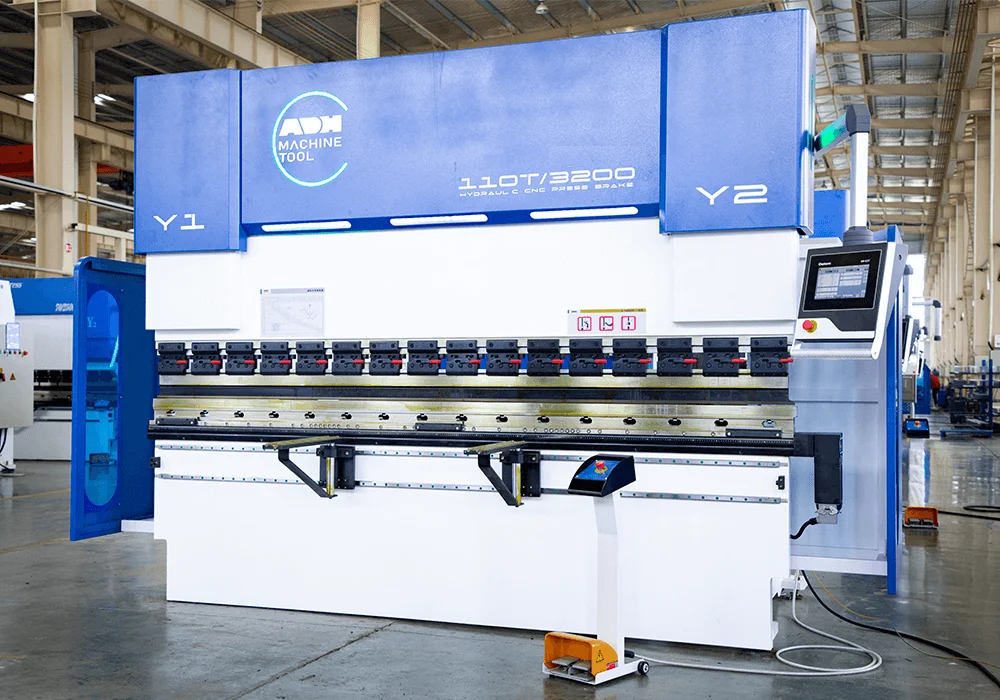

В наличии в Перми гидравлический листогибочный пресс ADH WADE-110Т/3200 с ЧПУ Delem DA58Tx c лазерной защитой рук оператора (DSP).
Станок собран на производственной линии завода ПОЛНОГО ЦИКЛА ADH Machine Tool.
ADH Machine Tool входит в ТОП-5 производителей листогибочных прессов в Китае.
КОНСТРУКЦИЯ СТАНКА
Конструкция листогибочного пресса состоит из станины, верхней балки, рабочего стола, главного цилиндра и заднего упора.
Основные компоненты станка проектируются с помощью анализа методом конечных элементов (FEM) и оптимизированного проектирования с помощью специализированного 3D программного обеспечения, что гарантирует прочность и жесткость каждого элемента.
СТАНИНА
Цельносварная станина, изготовленная из высокопрочной стали.
Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации.
Дополнительно станина подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины.
СЕРВОПРИВОД
В серии листогибочных прессов WADE используется серводвигатель в качестве основного привода для гидронасоса. Такая система обладает низким энергопотреблением, высокой динамикой и повышенной эффективностью в работе станка. По сравнению с традиционным асинхронным двигателем серводвигатель позволяет уменьшить энергопотребление на 35-40%.
Общая эффективность работы верхней балки увеличивается на 7-20%. Температура гидравлического масла снижается на 10-20°C.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И ГИДРОНАСОС
В листогибочных прессах ADH используетcя интегрированная гидравлическая система HAWE (Германия) или REXROTH (Германия). Продукция данного производителя обладает высокой надежностью и простотой в обслуживании.
Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию.
Корпус гидронасоса изготовлен из высокопрочного чугуна с уникальной внутренней конструкцией шумоподавления, низкой чувствительностью к загрязнению масла и длительным сроком эксплуатации. Компания ADH на своих станках использует гидронасосы производства ALLEAD (Германия) или SUNNY (США).
ЗАДНИЙ УПОР
В листогибочных прессах ADH применяется шарико-винтовая пара и линейные направляющие компании HIWIN (Тайвань) для обеспечения точного перемещения заднего упора.
Передача вращающего момента от серводвигателей осуществляется зубчатым ремнем. Имеется возможность регулировать задний упор по высоте.
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Листогибочный пресс оснащен электрическими комплектующими компании Schneider.
Высококачественные электрические комплектующие обеспечивают надежное функционирование станка даже в случае нестабильного электроснабжения.
БЫСТРОЗАЖИМНАЯ СИСТЕМА ИНСТРУМЕНТА
Стандартная быстрозажимная система типа Promecam позволяет менять верхний инструмент за очень короткое время. Обеспечивает удобство и экономию времени. Позволяет производить промежуточные установку и извлечение пуансона на гибочной балке, что повышает эффективность работы.
ПУАНСОН И МАТРИЦА
В стандартной комплектации листогибочный пресс серии WADE поставляется с прямым пуансоном и 4-х ручьевой матрицей. Инструмент имеет показатель твердости 47HRC, соответствующий мировому стандарту.
В соответствии с требованиями клиента со станком может поставляться различный инструмент, необходимый для производства работ под конкретные задачи.
ПАЛЬЦЫ-УПОРЫ
Листогибочный пресс серии WADE оснащается пальцами-упорами заднего упора в количестве 3 шт. с точностью позиционирования ±0,03 мм по оси X и ±0,05 мм по оси R.
СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА
Данное устройство предназначено для получения точного угла гиба на всей рабочей длине станка.
В стандартной комплектации листогибочные прессы серии WADE оснащаются моторизированной CROWNING-системой компенсации прогиба (ось V).
В такой системе нижняя балка имеет 2 элемента, которые сопряжены по зигзагообразной линии (напоминает «корону»). Конструкция спроектирована таким образом, что высота «волны» уменьшается от центра к краям. При перемещении нижнего элемента происходит выгибание верхнего элемента. Регулировка положения нижнего элемента позволяет задать требуемую разность высот матриц в центре балки и по краям. Система ЧПУ автоматически рассчитывает и регулирует на необходимое значение положение волнообразных элементов. Данная система позволяет достичь идеальной точности гибки на металлах разных толщин и свойств, обеспечив высокую скорость работы.
СИСТЕМА ЧПУ
Листогибочный пресс WADE-110T/2500 в наличии оснащен системой ЧПУ Delem DA58Tx.
-
Управление 4+1 осями (Y1-Y2-X-R + V-crowning).
-
Сенсорный цветной экран 18,5” с разрешением 1366х768 пикселей.
-
Управление сервоприводом и частотным преобразователем.
-
Автоматический расчет усилия гибки.
-
Автоматический расчет последовательности гибки.
-
2D графический режим программирования.
-
Расчет развертки.
-
Расчет и управление антипрогибом.
-
Библиотека инструментов 99 пуансонов / 99 матриц.
-
Поддержка инструмента для плющения, радиусного инструмента.
-
Функция графического программирования инструмента.
-
Таблица материалов.
- Запоминание при отключении питания.
- Автономное программное обеспечение Profile-58TL.
Интуитивно понятный интерфейс и многофункциональность системы управления обеспечивает удобство эксплуатации всего станка, что значительно экономит время оператора и повышает производительность.
ДВОЙНАЯ ЛИНЕЙНАЯ НАПРАВЛЯЮЩАЯ
Листогибочный пресс WADE-110T/3200 оснащен фронтальными суппортами для поддержки листа на двух линейных направляющих, что позволяет оператору разместить тяжелую заготовку в зоне гибки.
Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, гильотинные ножницы, станки для лазерной резки, автоматические станки для гибки панелей, горизонтальные станки для нарезания V-образных канавок на листовом металле, гидравлические пресс-ножницы.
Приверженность компании технологиям и НИОКР, а также стремление к высочайшему качеству позволяют станкам ADH Machine Tool сохранять высокую конкурентоспособность на мировом рынке.
Cпециализированные производственные мощности ADH Machine Tool оснащены 200+ единицами передового оборудования для обработки ключевых узлов станков, включая пятиосевые обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, 16-метровую печь для термообработки, дробеструйные станки и крупногабаритные расточные и фрезерные станки с ЧПУ.
Все станки ADH Machine Tool производятся на сборочной линии, поточное производство гарантирует стабильность качества оборудования. Большое внимание уделяется контролю качества, безопасности работы с оборудованием, удобству его использования, а также к обеспечению экологической устойчивости и энергоэффективности.
|
Наименование |
Ед. изм. |
Значение |
|
|
Усилие гиба |
тонн |
110 |
|
|
Длина гиба (A) |
мм |
3200 |
|
|
Объем масляного бака |
л |
170 |
|
|
Скорость |
приближения |
мм/с |
220 |
|
гибки |
12 |
||
|
возврата |
160 |
||
|
Оси станка |
- |
4+1 Y1-Y2-X-R+V V-crowning |
|
|
Ход по оси X |
мм |
500 |
|
|
Скорость по оси X |
мм/с |
350 |
|
|
Ход по оси R |
мм |
200 |
|
|
Скорость по оси R |
мм/с |
200 |
|
|
Расстояние между колоннами (B) |
мм |
2700 |
|
|
Глубина зева (D) |
мм |
400 |
|
|
Ход (С) (Y1, Y2) |
мм |
200 |
|
|
Раскрытие (E) |
мм |
480 |
|
|
CROWNING-система компенсации прогиба |
- |
моторизированная |
|
|
Мощность двигателя |
кВт |
10,8/12,4
ESTUN/INOVANCE |
|
|
Габариты (ДхШхВ) |
мм |
3750*2200*2700 |
|
|
Вес (ориентировочно) |
кг |
7200 |
|
|
КОМПЛЕКТАЦИЯ СТАНКА: |
|
Гидравлический листогибочный пресс ADH WADE-110Т/3200 в сборе |
|
ЧПУ Delem DA58Tx на русском языке + автономное ПО Profile-58TL на русском языке для ПК |
|
Ход заднего упора: ось X – 500 мм, ось R – 200 мм, по оси Z (влево-вправо) пальцы-упоры перемещаются параллельно линии гиба между колоннами пресса |
|
Оси Y1-Y2-X-R+V управляются от системы ЧПУ |
|
Пальцы-упоры – 3 шт |
|
Моторизированная система компенсации прогиба (ось V) |
|
Главный двигатель – серводвигатель ESTUN 10,8 кВт / INOVANCE 12,4 кВт |
|
Гидравлическая система HAWE / REXROTH, гидронасос ALLEAD (Германия) / SUNNY (США) |
|
Магнитные линейки GIVI (Италия) / ELGO (Германия) |
|
Электрическая система Schneider |
|
Защитные экраны с левой, с правой и с задней стороны станка |
|
Быстрозажимная система крепления верхнего инструмента типа Promecam |
|
Подвесная панель управления (панель ЧПУ на поворотной балке) |
|
Мобильная педаль управления |
|
Фронтальные суппорты для поддержки листа на линейных направляющих |
|
Инструменты для технического обслуживания станка |
|
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке |
|
Документация (инструкция) на систему управления на русском языке |
