Китай
- Низкая стоимость и низкие эксплуатационные расходы
- Высокая производительность
- Легкость в использовании и безопасность
- Доступность и наличие запасных частей

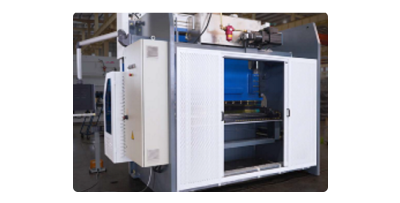

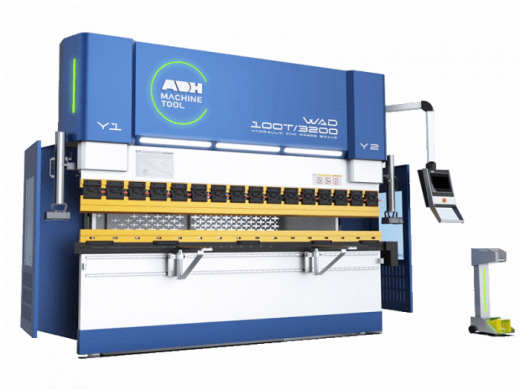

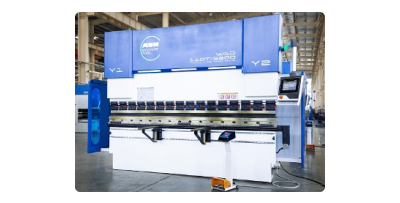

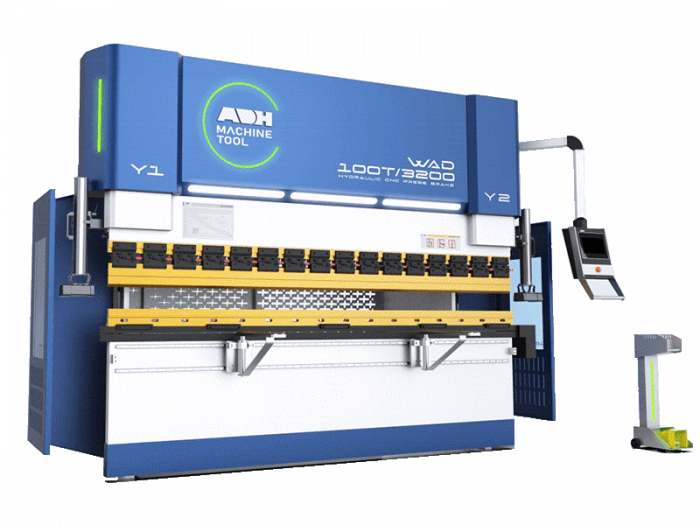

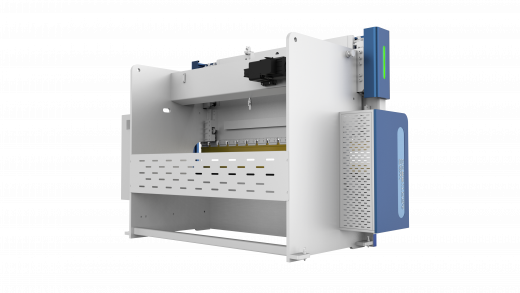

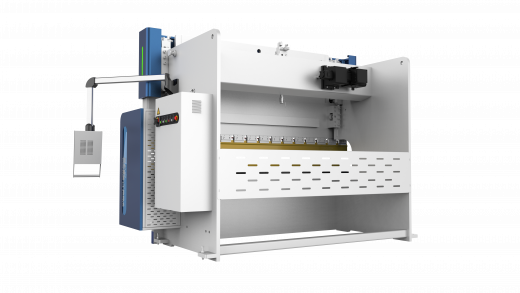

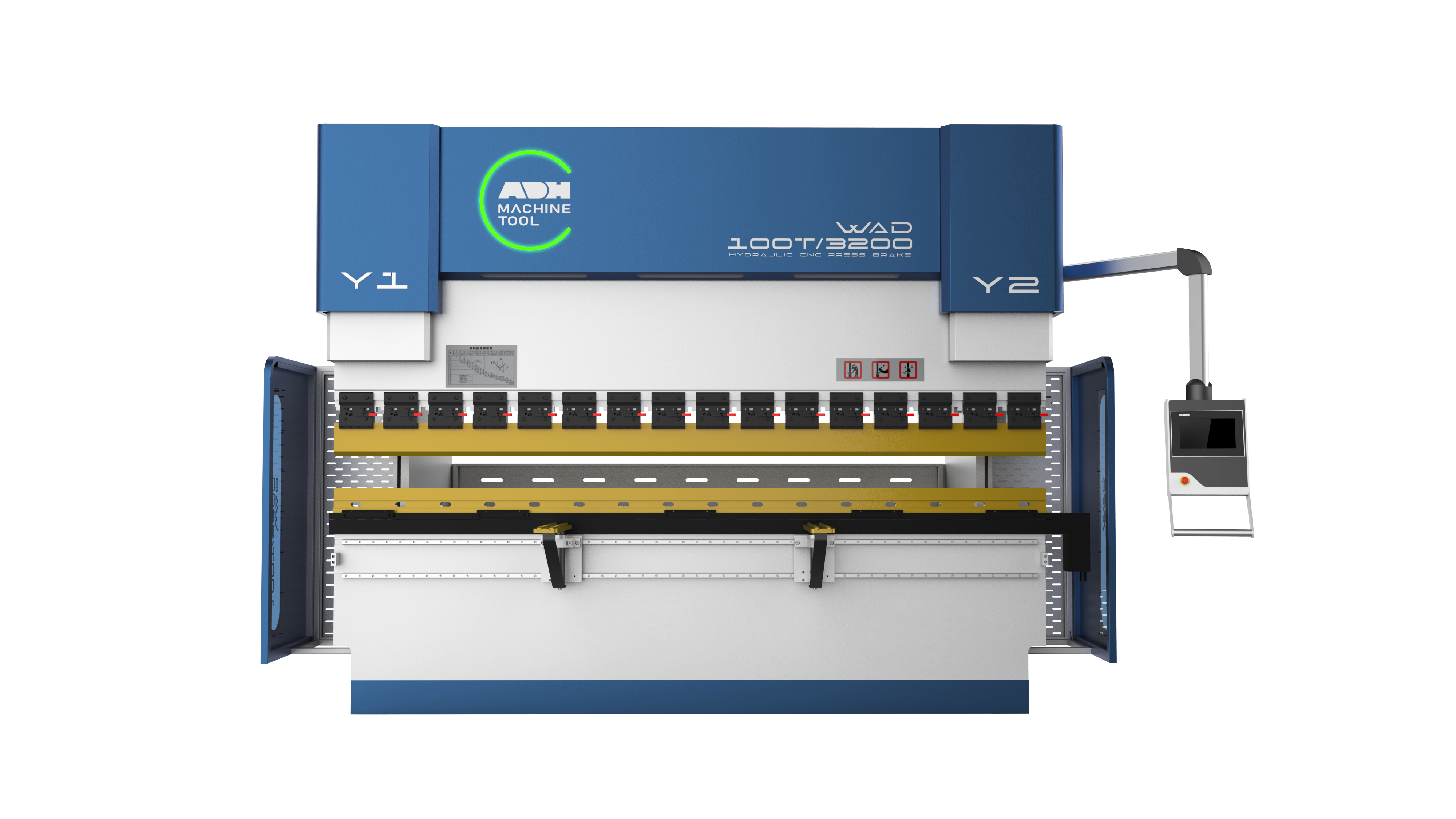

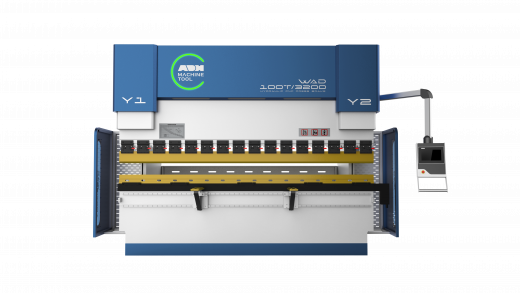

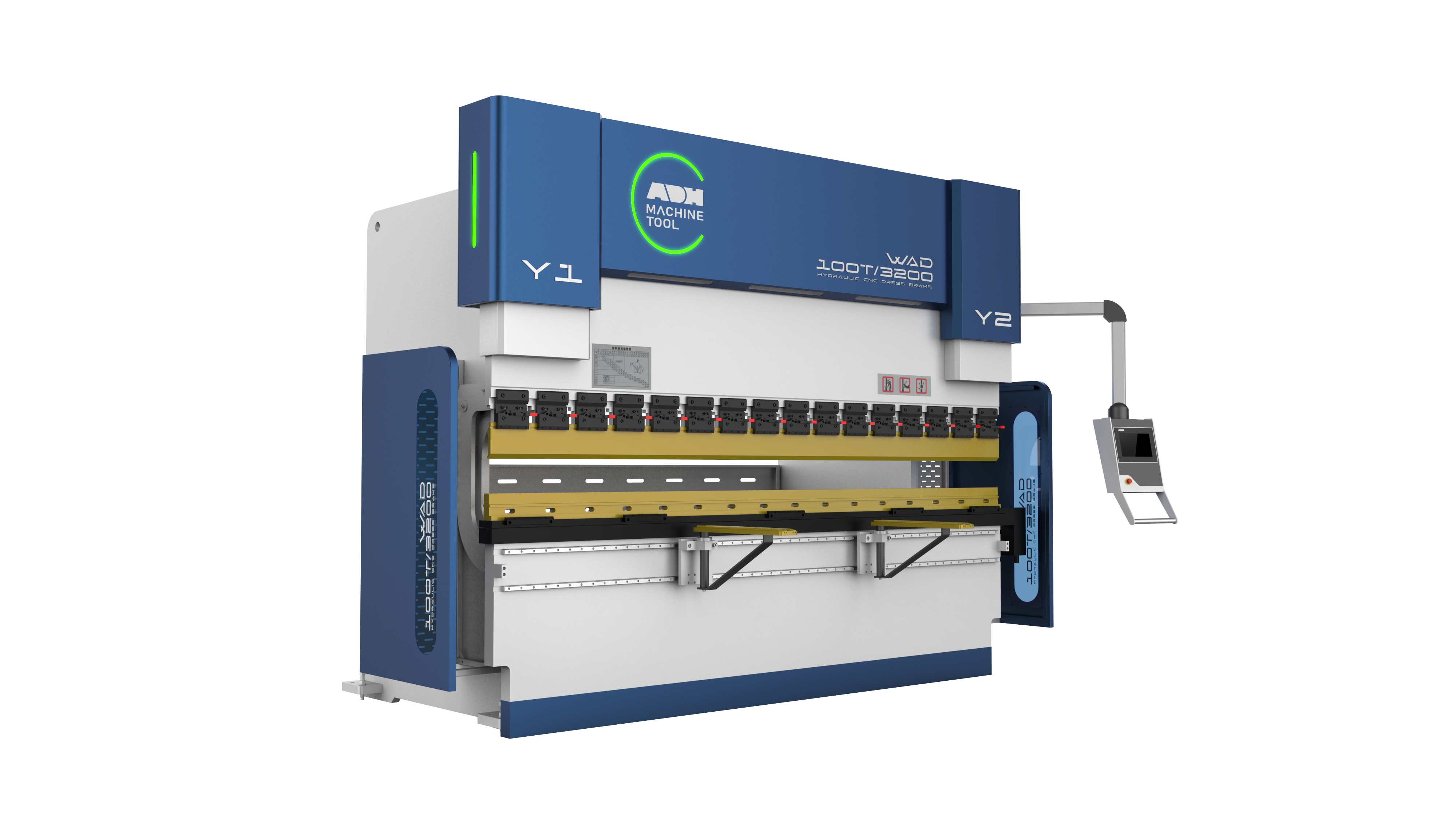

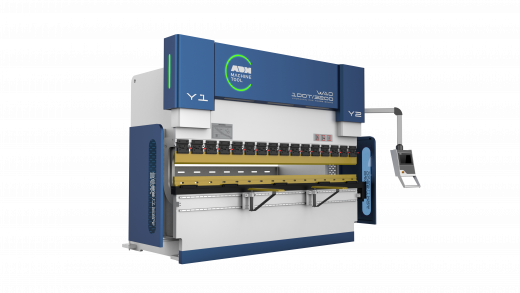

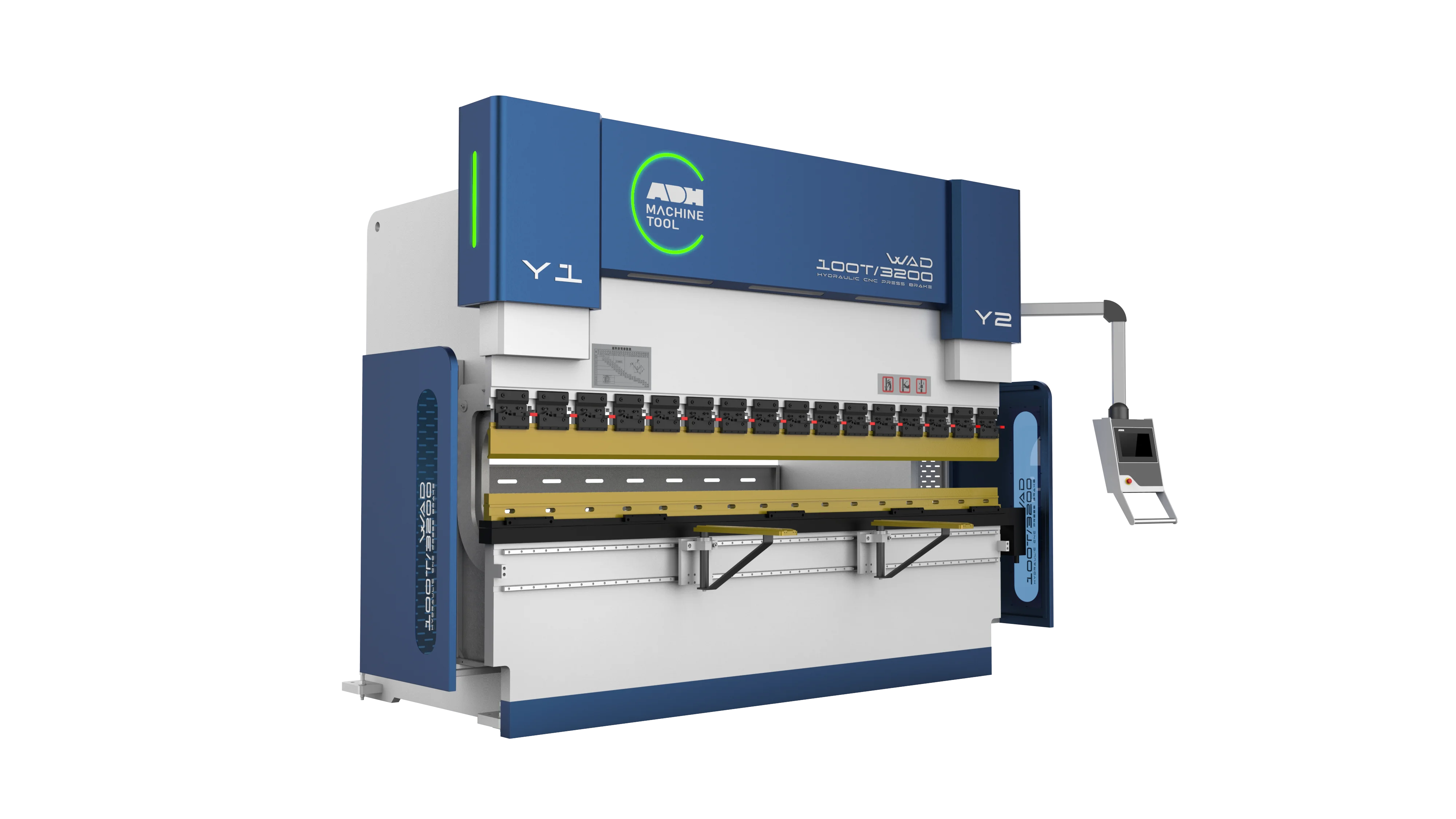

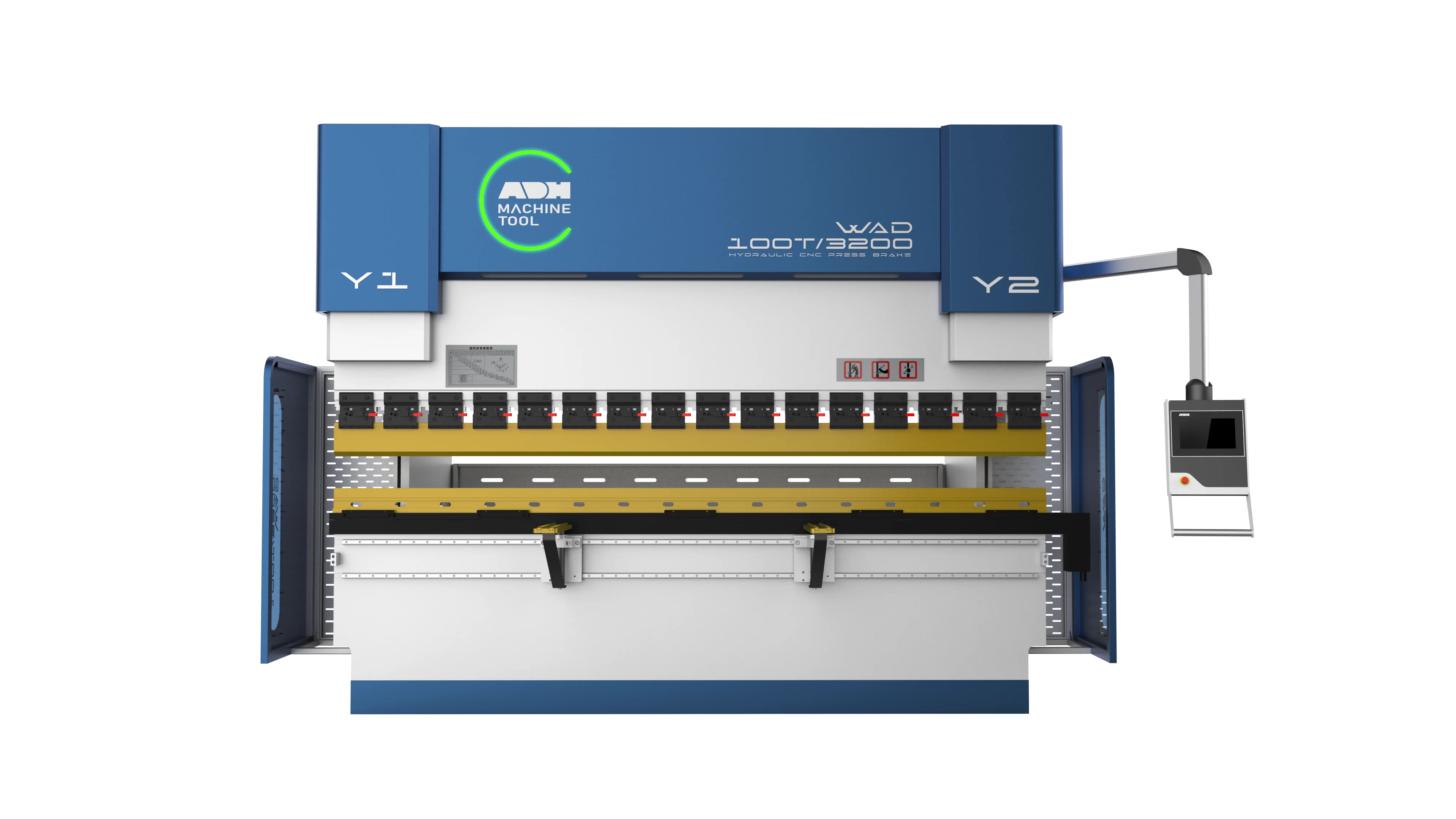

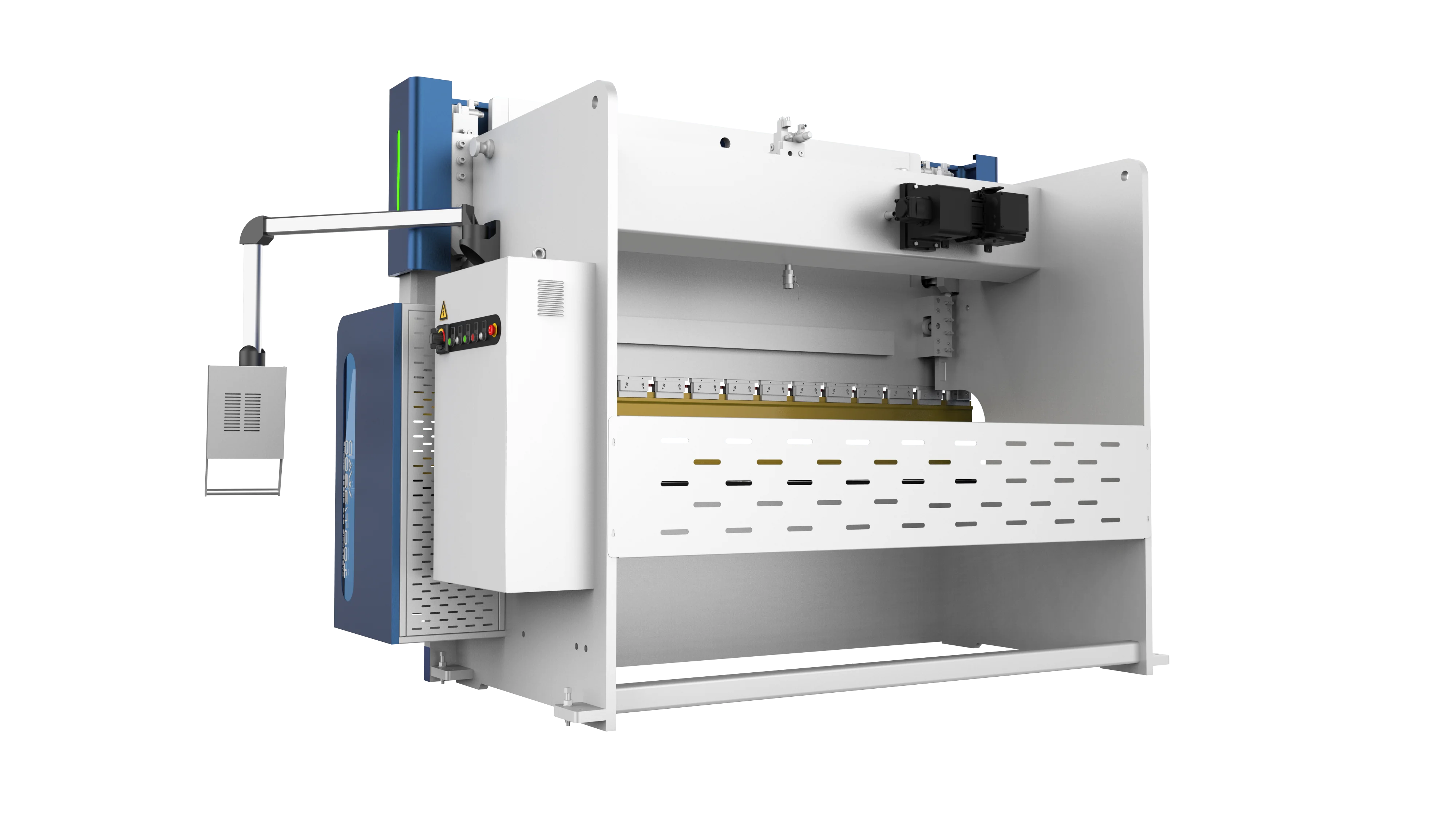

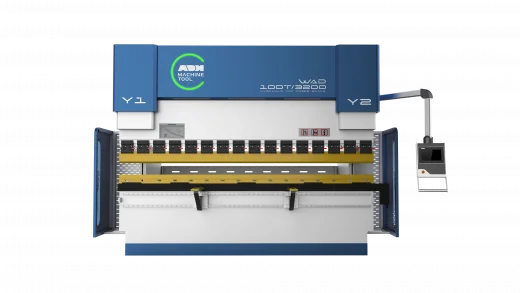

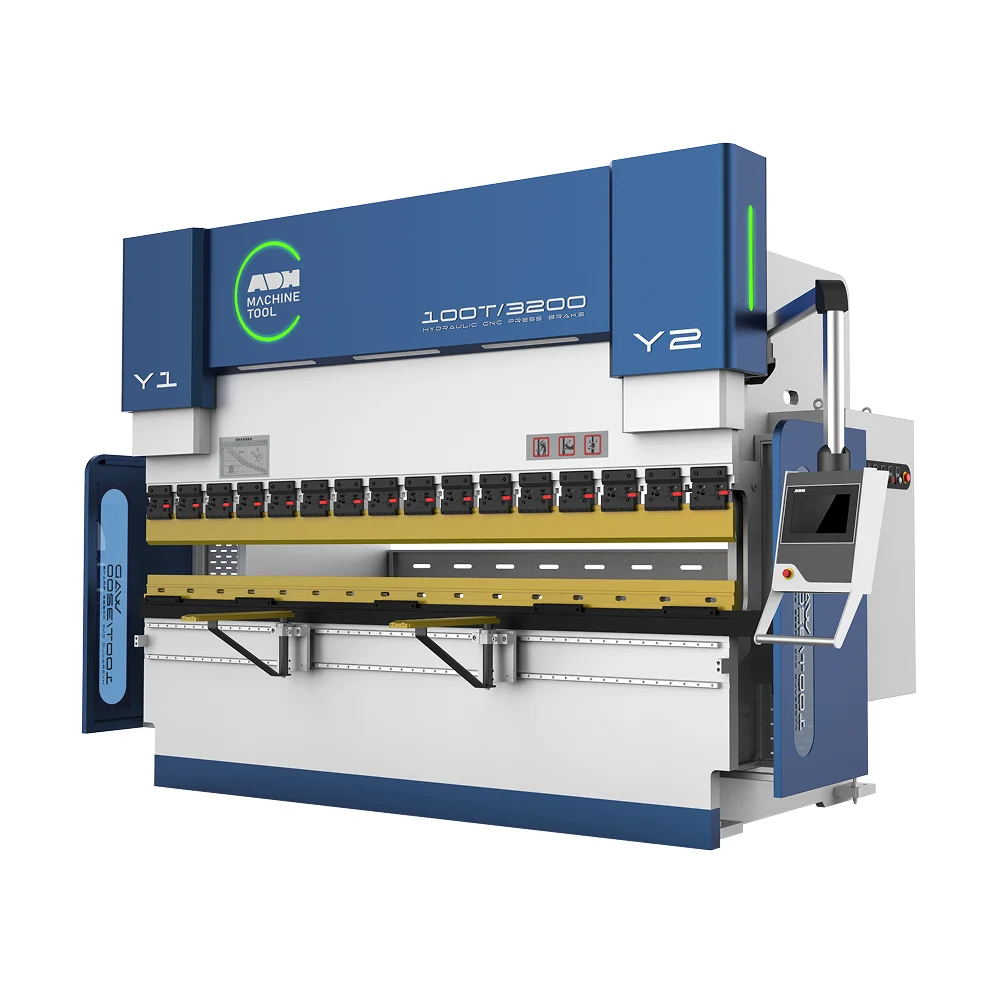

Гидравлический листогибочный пресс WAD-110T/2500 в наличии на складе производителя.
Серия WAD представляет собой листогибочные прессы с серво-гидравлическим приводом, который позволяет работать в условиях энергосбережения, высокой эффективности и защиты окружающей среды. В традиционном листогибочном прессе насос и двигатель работают постоянно, а в серво-гидравлической системе листогибочного пресса серии WAD пока плунжер находится в состоянии покоя, насос и главный двигатель также находятся в состоянии покоя. Это позволяет экономить электроэнергию, не ухудшая производительность.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Конструкция станка
Конструкция листогибочного пресса состоит из станины, плунжера, рабочего стола, главного цилиндра и заднего упора.
Основные компоненты станка проектируются с помощью анализа методом конечных элементов (FEM) и оптимизированного проектирования с помощью специализированного 3D программного обеспечения, что гарантирует прочность и жесткой каждого элемента.

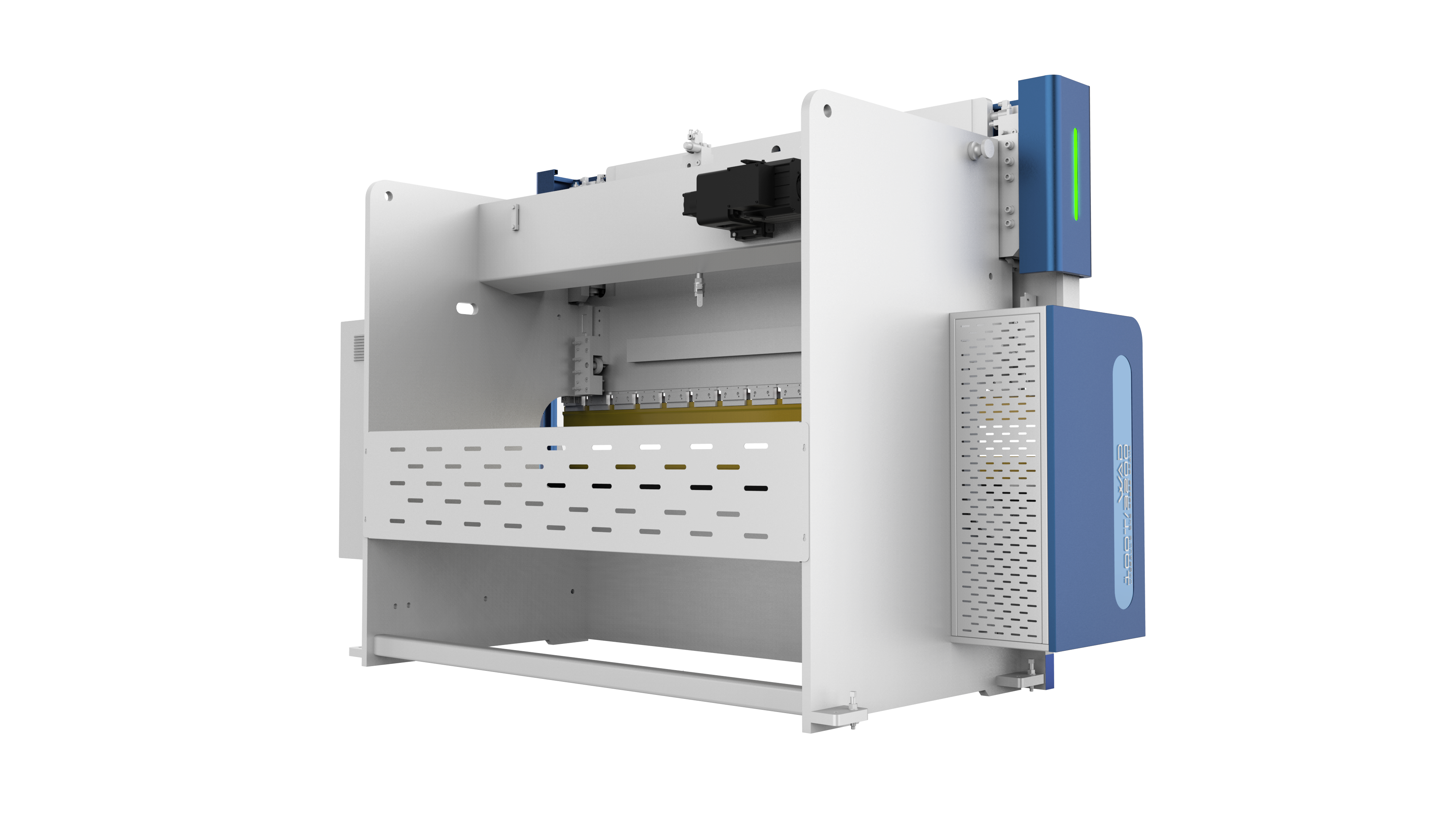

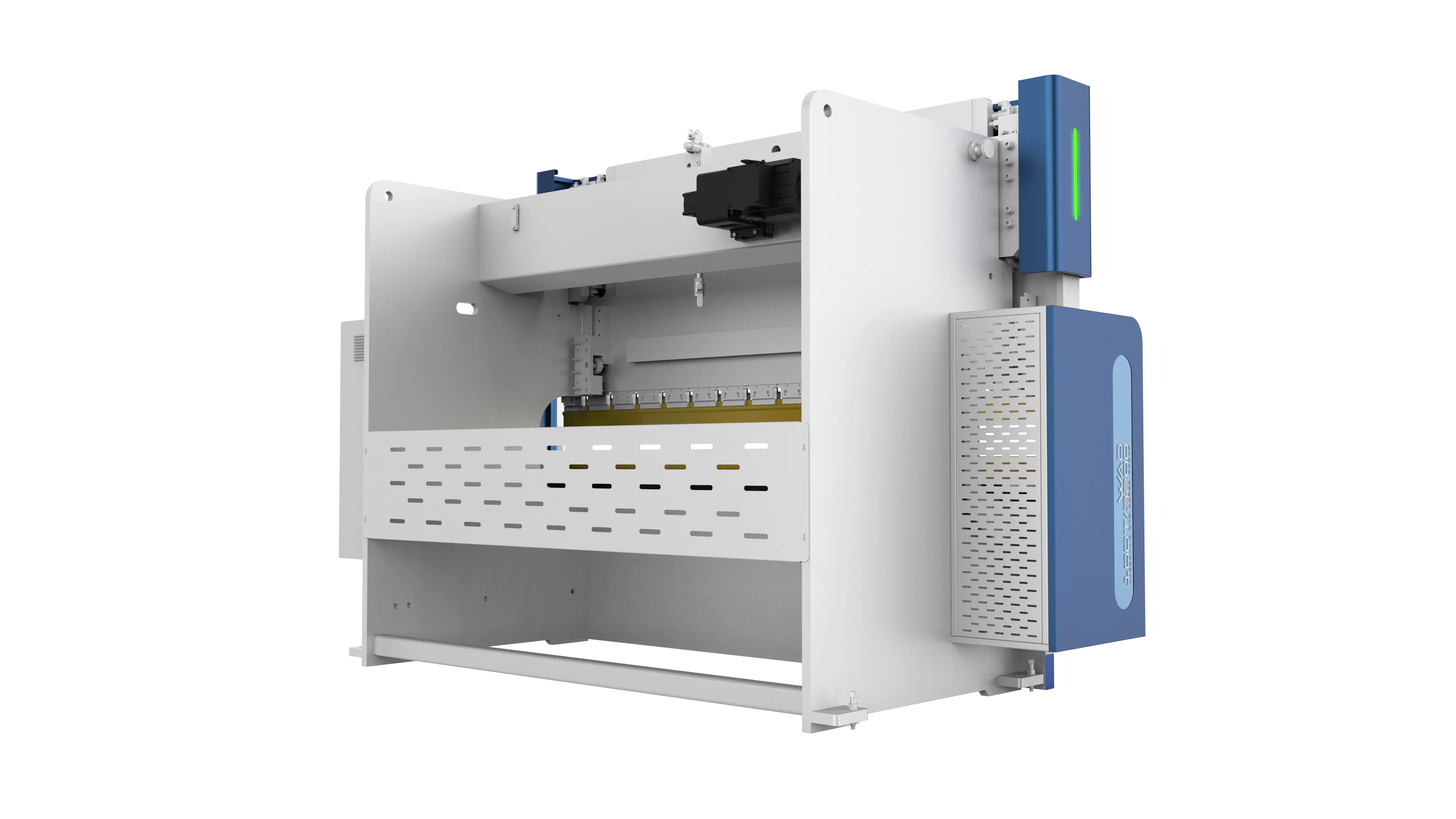

Станина
Основой листогибочного пресса ADH является прочная, цельносварная станина, изготовленная из высокопрочной стали.
Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации.
Дополнительно станина листогибочного пресса подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины.

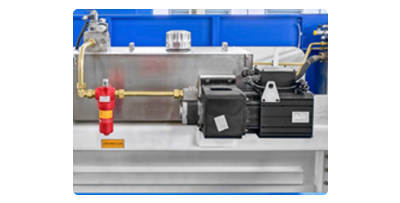

Серводвигатель
В серии листогибочных прессов WAD используется серводвигатель в качестве основного привода для гидронасоса. Такая система обладает низким энергопотреблением, высокой динамикой и повышенной эффективностью в работе станка. По сравнению с традиционным двигателем серводвигатель позволяет уменьшить энергопотребление на 35-40%.
Общая эффективность работы верхней балки увеличивается на 7-20%. Температура гидравлического масла снижается на 10-20°C.
|
Корпус гидронасоса изготовлен из высокопрочного чугуна с уникальной внутренней конструкцией шумоподавления, низкой чувствительностью к загрязнению масла и длительным сроком эксплуатации. |

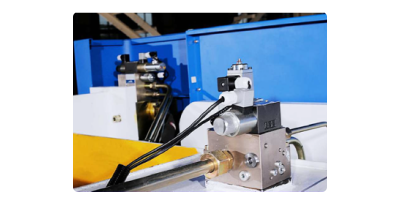

В листогибочных прессах ADH используетcя интегрированная гидравлическая система HAWE. Продукция данного производителя обладает высокой надежностью и простотой в обслуживании.
Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию. |

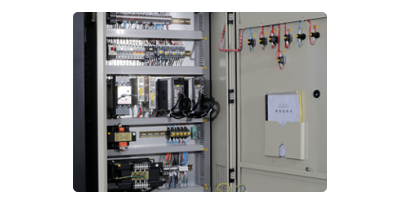

В листогибочных прессах ADH используются электрические комплектующие Schneider, которые обеспечивают надежное функционирование машины даже при нестабильном электроснабжении. |

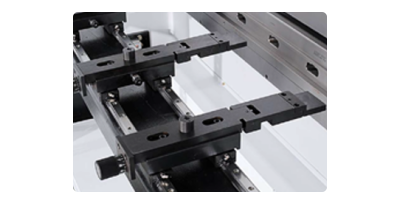

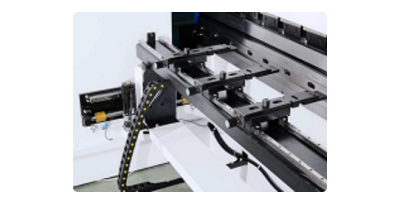

В листогибочных прессах ADH применяется шарико-винтовая подача и линейная направляющая компании PMI (Тайвань) для обеспечения точного перемещения заднего упора.

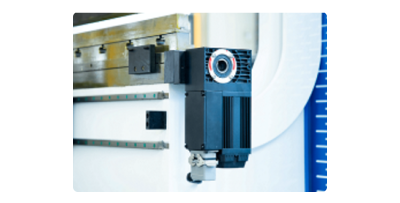

Управление зубчатым ремнем и зубчатого шкива осуществляется серводвигателем. Имеется возможность регулировать задний упор по высоте.
В стандартной комплектации листогибочный пресс оснащается задним упором с 2-мя осями (X-R), управляемыми от системы ЧПУ. Перемещение по оси X (вперед/назад) осуществляется по упрочненным шлифованным прецизионным линейным направляющим посредством ШВП.
Ось R (вверх/вниз) работает на зубчатой рейке и линейной направляющей. Привод по оси R позволяет контролировать от ЧПУ перемещение задней траверсы по высоте, что облегчает процесс гибки при изменении матрицы по высоте или выполнении Z-образного гиба.
Ось Z1-Z2 (пальцы-упоры) работают независимо друг от друга на зубчатой рейке и линейной направляющей.
Наименование |
Ед. изм. |
Значение |
|
Усилие гиба |
тонн |
110 |
|
Длина гиба ( A ) |
мм |
2500 |
|
Объем масляного бака |
л |
170 |
|
Скорость |
приближения |
мм/с |
220 |
гибки |
12 |
||
возврата |
160 |
||
Оси станка |
- |
4+1 Y1-Y2-X-R+V V-crowning |
|
Ход по оси X |
мм |
500 |
|
Скорость по оси X |
мм/с |
350 |
|
Ход по оси R |
мм |
200 |
|
Скорость по оси R |
мм/с |
200 |
|
Расстояние между колоннами ( B ) |
мм |
2050 |
|
Глубина зева ( D ) |
мм |
400 |
|
Ход ( С ) ( Y1, Y2 ) |
мм |
200 |
|
Раскрытие ( E ) |
мм |
480 |
|
CROWNING-система компенсации прогиба |
- |
моторизированная |
|
Мощность двигателя |
кВт |
10,8 |
|
Габариты (ДхШхВ) |
мм |
3100*1800*2600 |
|
Вес (ориентировочно) |
кг |
7000 |
