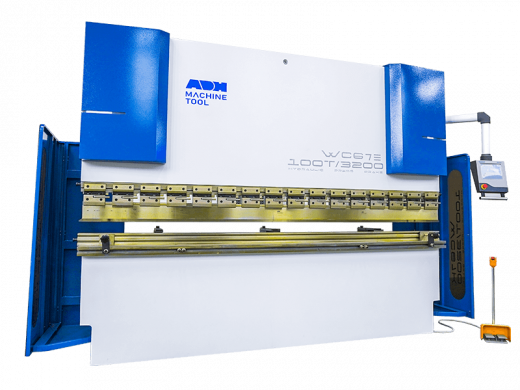

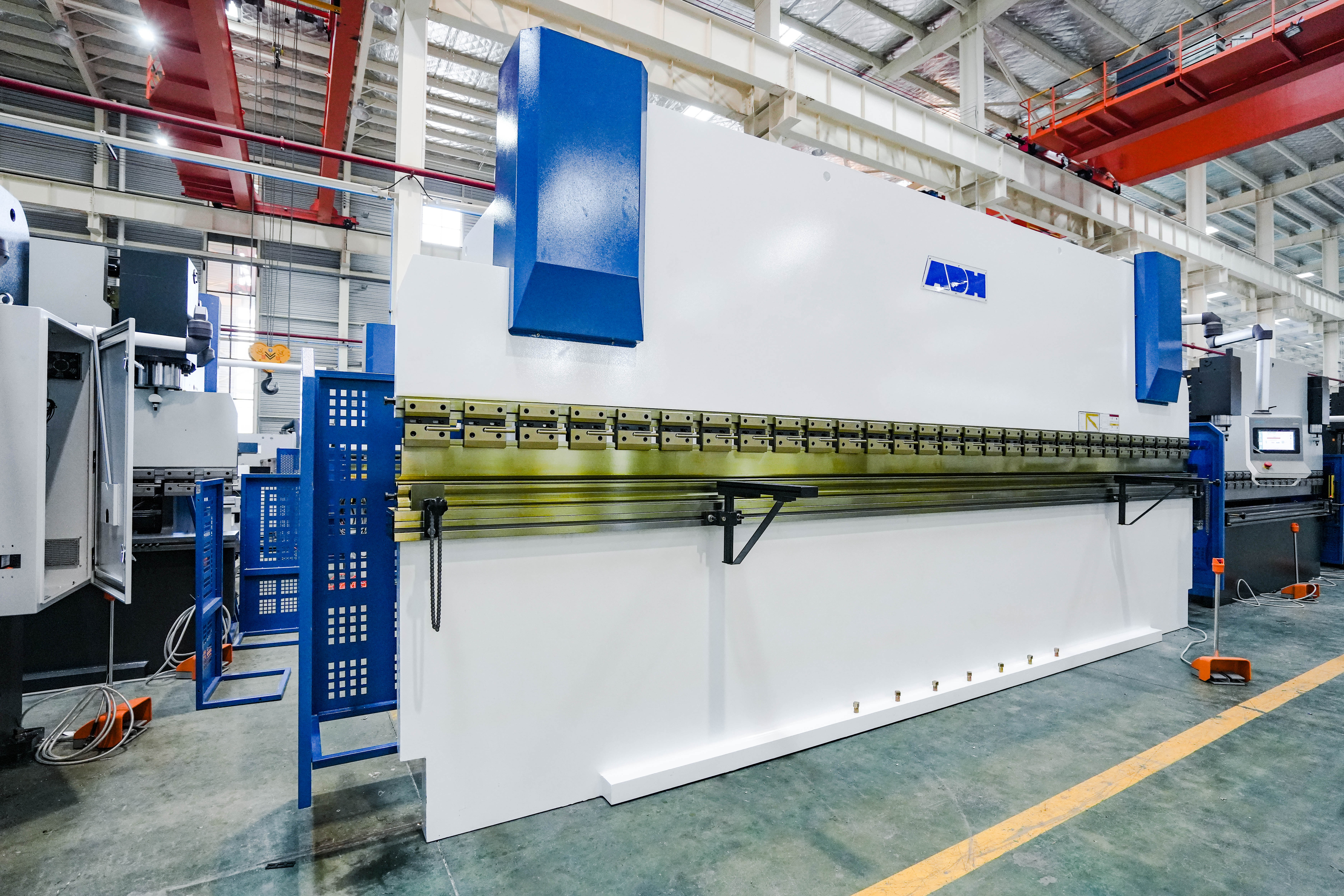

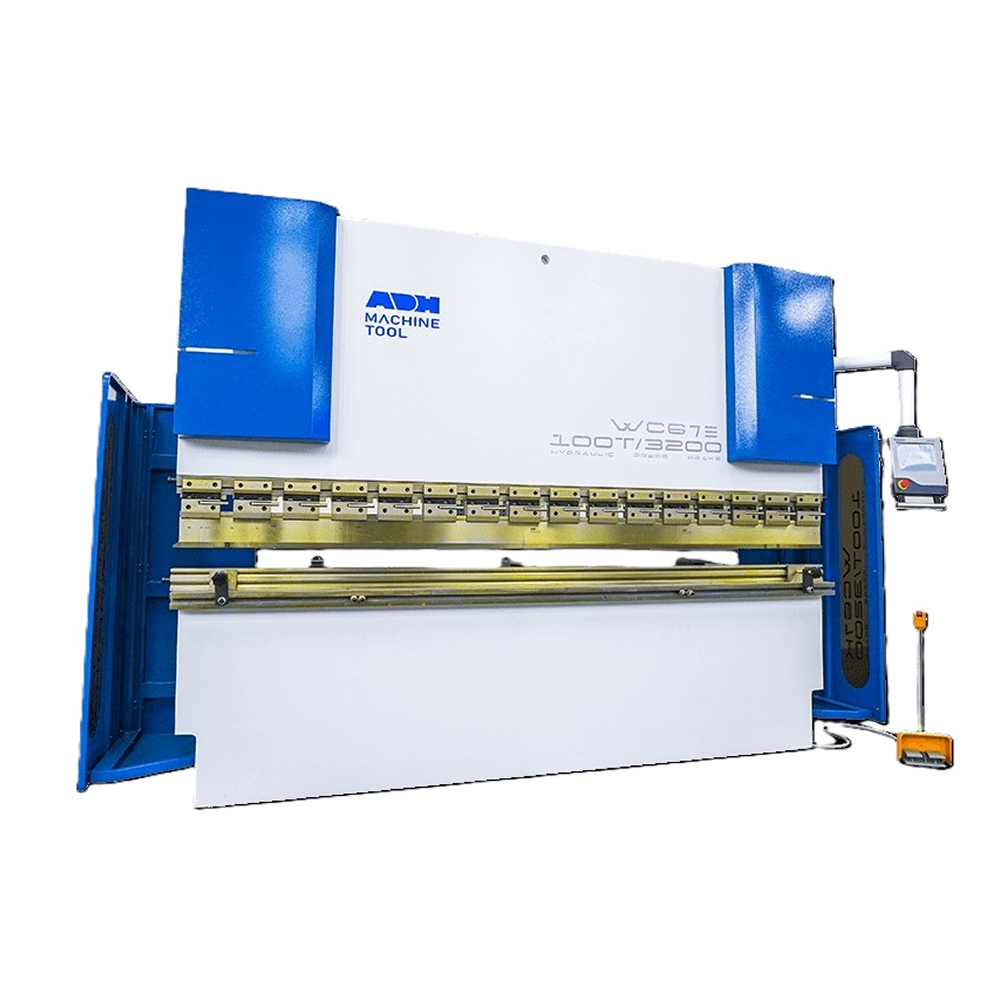

        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P

        Главная
        —
        Продукты
        —
        Металлообрабатывающее оборудование
        —
        Листообрабатывающее оборудование
        —
        Листогибочные прессы
        —
        Гидравлические листогибочные прессы
        —Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P

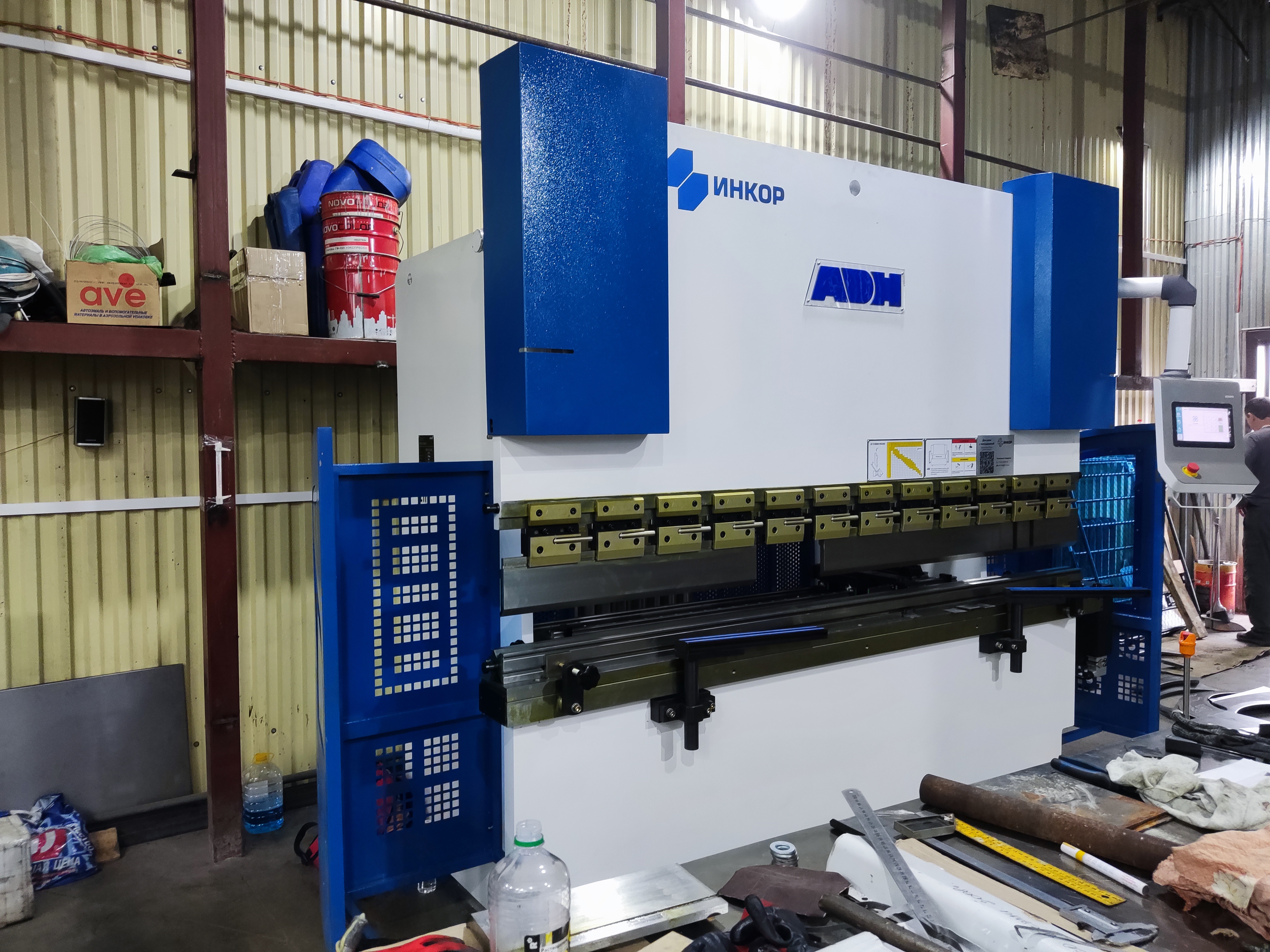

        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        Гидравлический листогибочный пресс ADH WC67E-100T/3200 E310P изображение
        ADH
        Все товары бренда ADH
        Технические характеристики
        Усилие гибки, т
        100
        Длина гиба, мм
        3200
        Кол-во управляемых осей
        2 (X, Y)

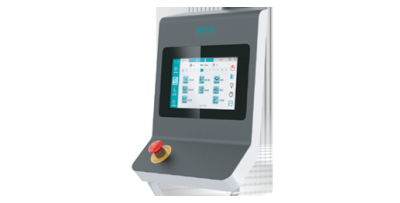

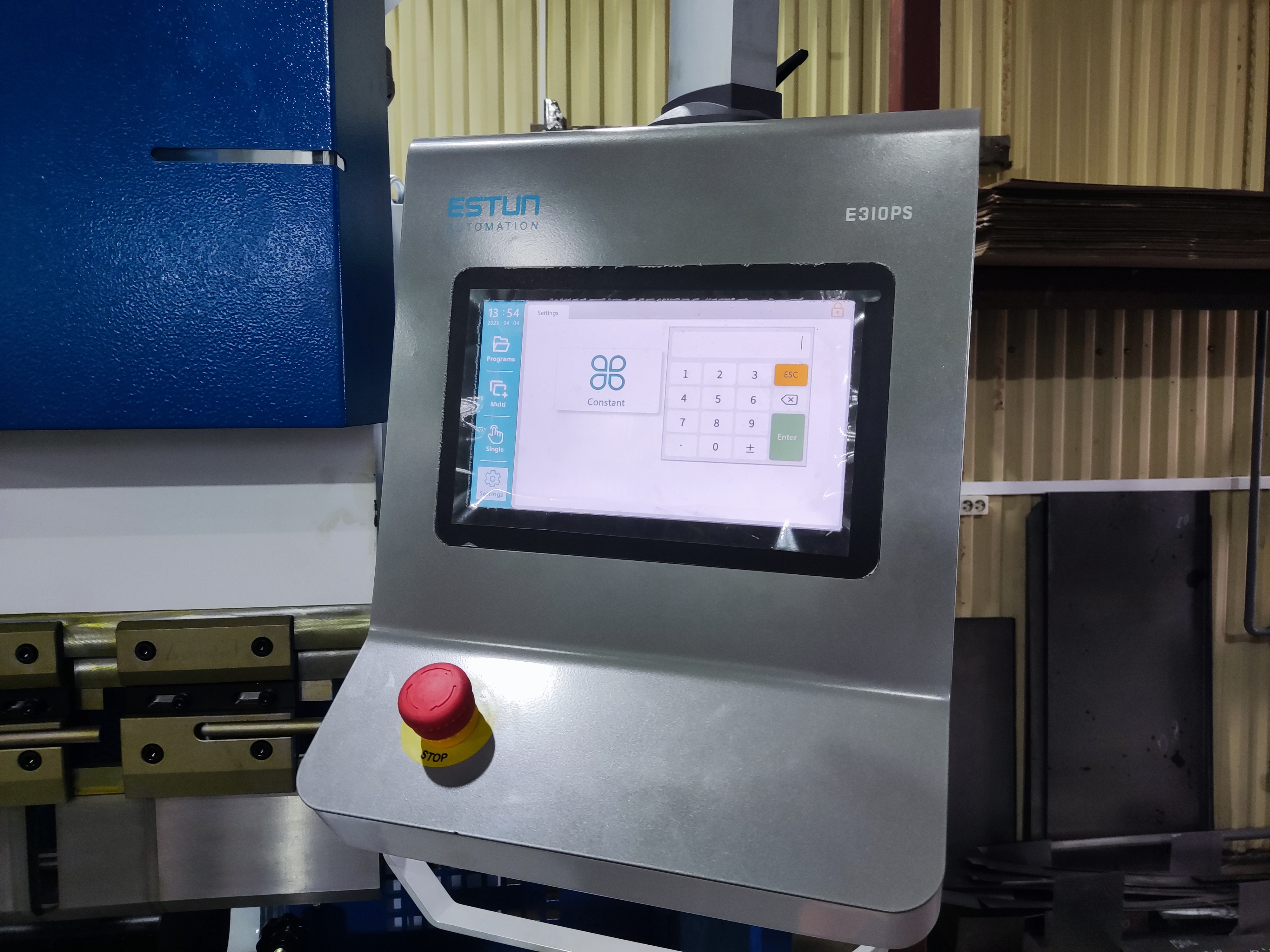

        Система управления
        контроллер ESTUN E310P
        Гидравлическая система
        BOSCH-Rexroth

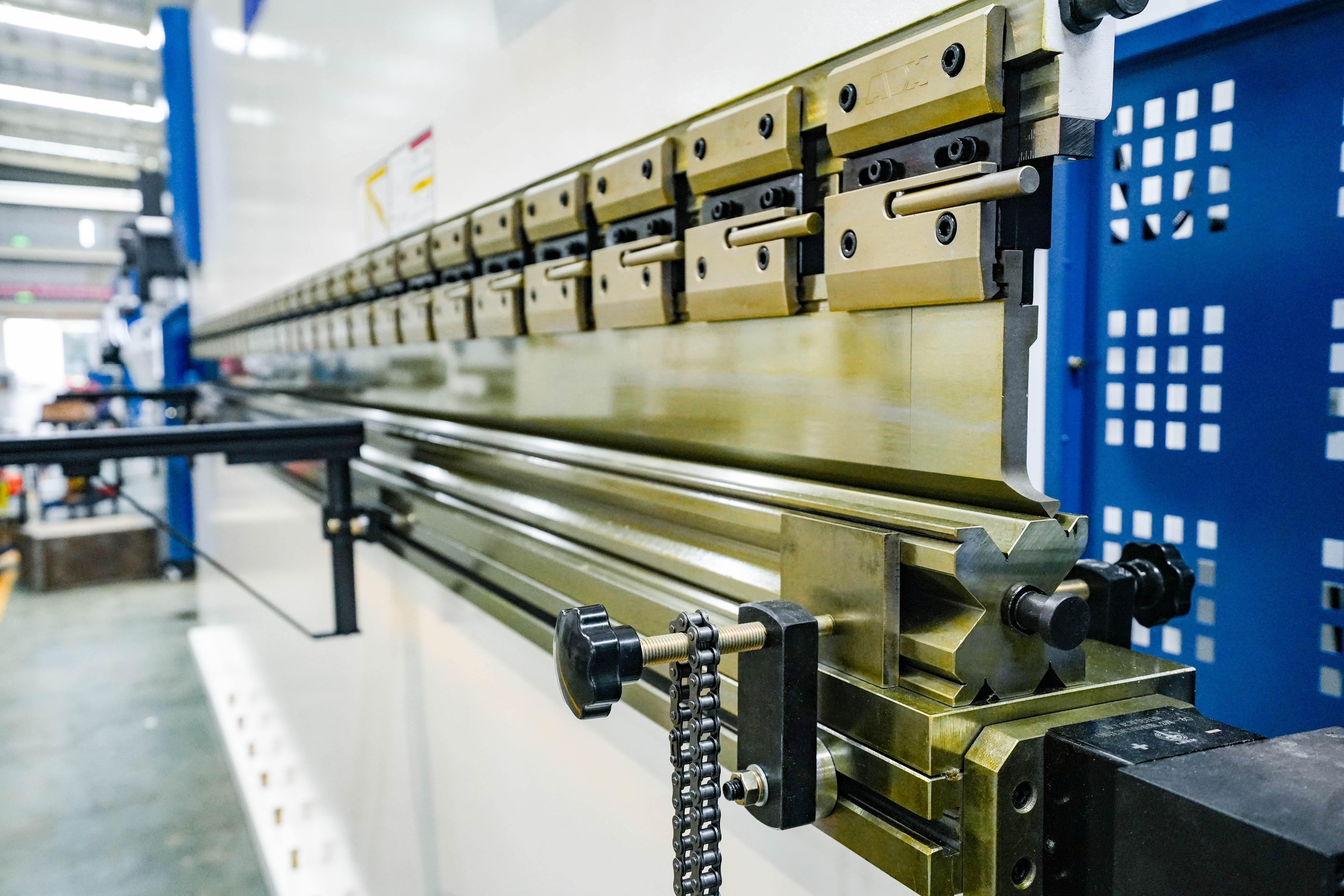

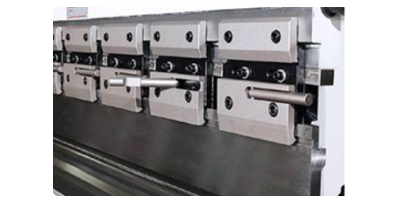

        Быстрозажимная система типа
        Amada Promecam
        Гарантия
        до 36 месяцев
        Все характеристики

        Страна-производитель:
        Китай

        Китай

        Преимущества:
        • Доставка по России
        • Склад расходников и ЗИП
        • Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
        • ПНР. Обучение: 16 часов
        Товар есть на складе

        Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
        Чат со специалистом в Telegram Получить предложение
        • Описание
        • Характеристики
        • Видео
        • Комплектация

        Листогибочные прессы ADH серии WC67E представляют собой листогибочные прессы с механической синхронизацией осей Y1, Y2. Это экономичный вариант гидравлического листогиба с невысокой ценой, удобной установкой, простотой в эксплуатации и обслуживании, без применения высоких технологий и системы ЧПУ. Эти преимущества делают листогибочный пресс серии WC67E популярным выбором для предприятий различных производственных отраслей.

        Гидравлический листогибочный пресс ADH WC67E-100Т/3200 с контроллером ESTUN последнего поколения E310P в наличии в Перми.

        Станок собран на производственной линии завода ПОЛНОГО ЦИКЛА ADH Machine Tool.

        ADH Machine Tool входит в ТОП-5 производителей листогибочных прессов в Китае.

        Дата производства листогибочного пресса в наличии: июнь 2024 г.

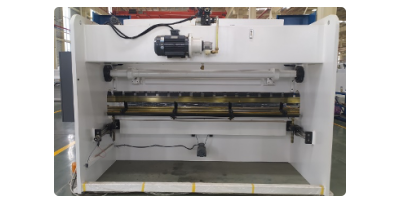

        Станина

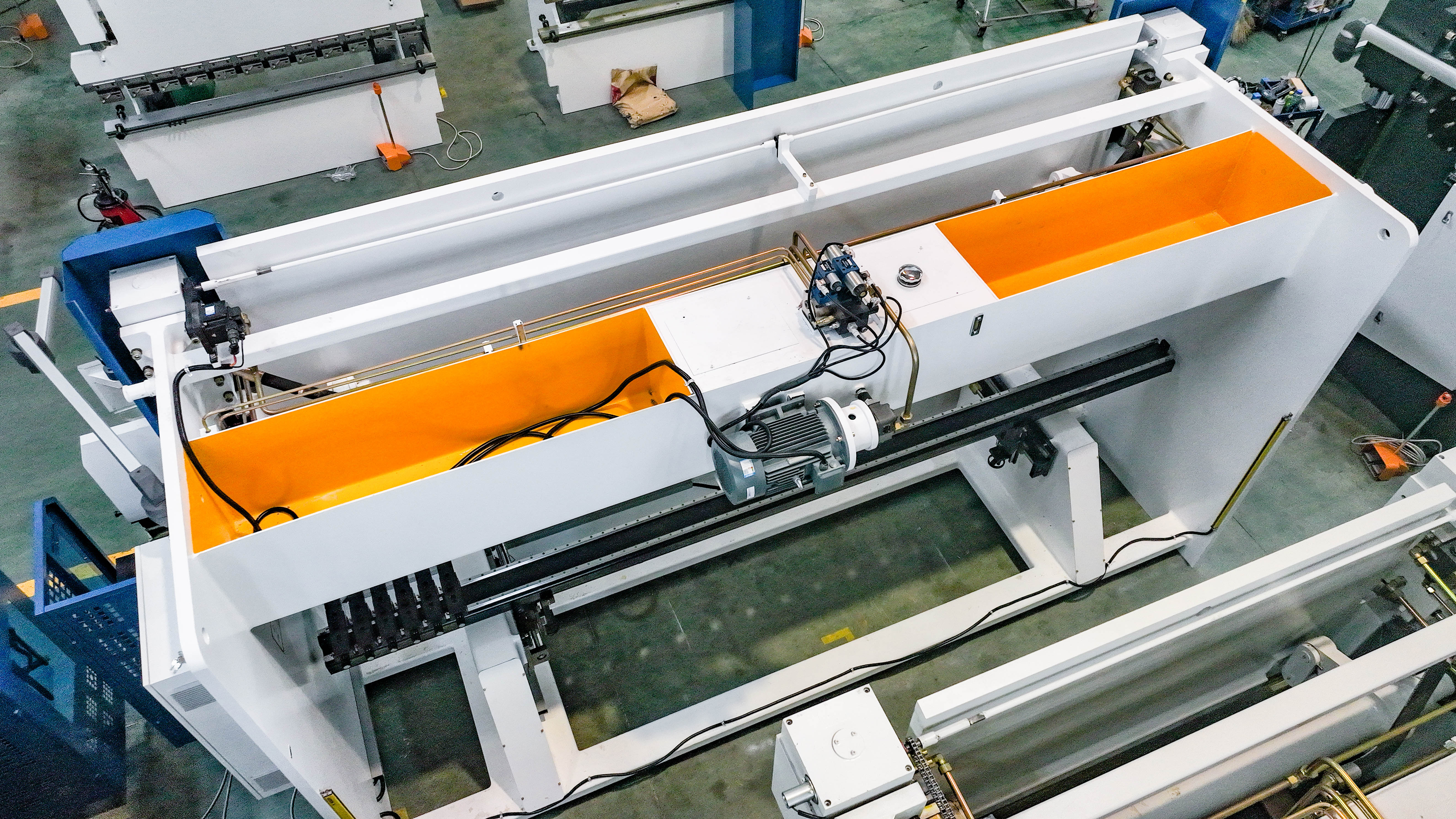

        Основой листогибочного пресса ADH является прочная, цельносварная станина, изготовленная из высокопрочной стали.

        Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации. Дополнительно станина листогибочного пресса подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины.

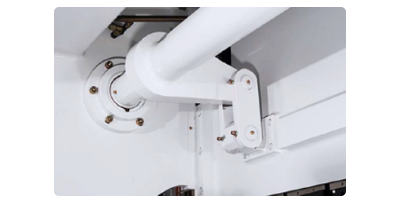

        ТОРСИОННАЯ СИСТЕМА СИНХРОНИЗАЦИИ

        Система синхронизации со стальным торсионным стержнем вращения обладает преимуществом – эффектом балансировки перемещения гибочной балки в процессе работы.

        На двух концах верхней балки имеются два синхронизирующих устройства, что обеспечивает параллельное перемещение верхней балки относительно рабочего стола.

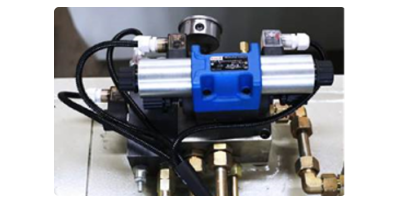

        ГИДРАВЛИЧЕСКАЯ СИСТЕМА

        Листогибочный пресс оснащен интегрированной гидравлической системой управления от ведущего европейского производителя BOSCH-REXROTH (Германия), которая позволяет минимизировать количество трубных соединений и обеспечивает простоту и надежность технического обслуживания.

        Листогибочные прессы ADH способны непрерывно работать при номинальной нагрузке, благодаря гидравлической системе, которая поддерживает стабильность и точность и полностью герметична.

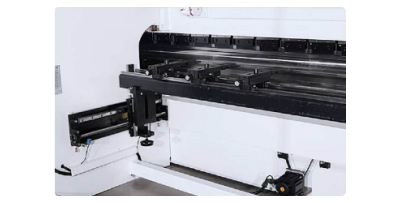

        ЗАДНИЙ УПОР

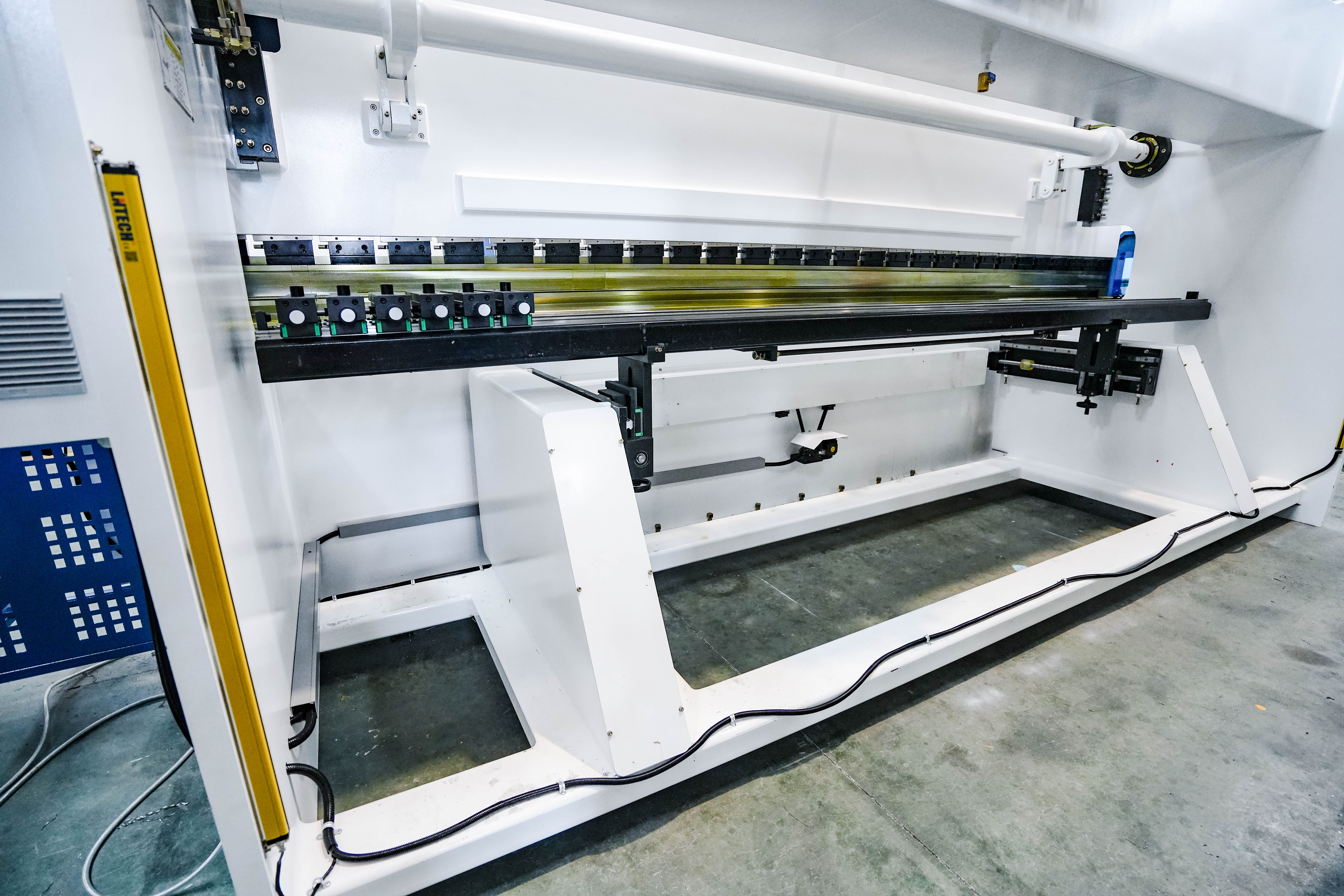

        Листогиб оснащен ШВП PMI (Тайвань)и направляющими для обеспечения перемещения по оси X с высокой точностью.

        Задний упор оснащен зубчатым ремнем, с управлением от серводвигателя.

        Высота заднего упора регулируется вручную.

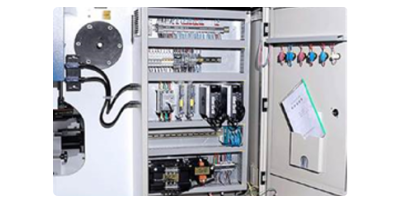

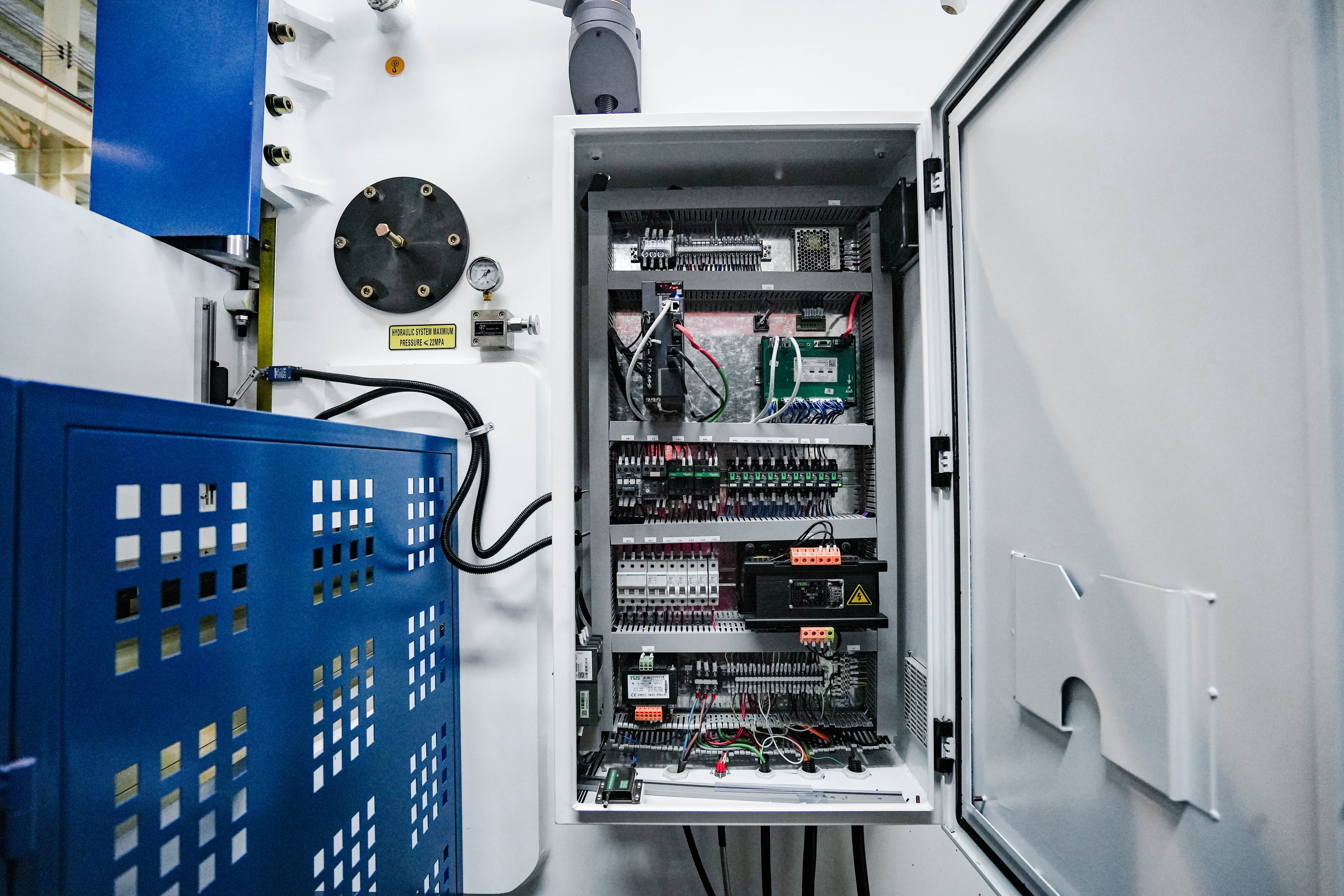

        ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

        Листогибочный пресс оснащен электрическими комплектующими компании Schneider.

        Высококачественные электрические комплектующие обеспечивают надежное функционирование станка даже в случае нестабильного электроснабжения.

        БЫСТРОЗАЖИМНАЯ СИСТЕМА

        Стандартное оснащение быстрозажимной системой типа Amada Promecam обеспечивает быструю замену верхнего инструмента (пуансона).

        Удобство и экономия времени.

        ПУАНСОН И МАТРИЦА

        Стандартный верхний пуансон и многоручьевая матрица могут использоваться для гибки металлических листов разной толщины.

        КОНТРОЛЛЕР ESTUN E310P

        • Цветной сенсорный экран.
        • Поддержка 2 осей (X, Y).
        • Автоматический расчет положения гибочной балки в зависимости от угла изгиба, материала, толщины и параметров инструмента.
        • Функция точного программирования положения оси Y, в зависимости от угла.
        • Программирование угла гиба в абсолютном значении или по значению угла.
        • Неграфический контроллер (2D программирование не поддерживает).
        • Библиотека инструмента и материалов.
        • Выбор языка (китайский или английский, русский не поддерживает).
        • Выбор метрической или имперской системы измерения.
        • Встроенная функция восстановления в один клик.
        • Встроенная функция мониторинга/диагностики портов, свободно настраиваемая логика группы гидравлических клапанов, свободно настраиваемый порт ввода-вывода I/O.

        О ПРОИЗВОДИТЕЛЕ

        Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, станки для лазерной резки, автоматические станки для гибки панелей, гильотинные ножницы. Приверженность компании технологиям и НИОКР, а также стремление к высочайшему качеству позволяют станкам ADH Machine Tool сохранять высокую конкурентоспособность на мировом рынке.

        ADH Machine Tool – завод полного цикла производства. Cпециализированные производственные мощности ADH Machine Tool оснащены 200+ единицами передового оборудования для обработки ключевых узлов станков, включая пятиосевые обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, 16-метровую печь для термообработки, дробеструйные станки и крупногабаритные расточные и фрезерные станки с ЧПУ.

        Все станки ADH Machine Tool производятся на сборочной линии, поточное производство гарантирует стабильность качества оборудования. Большое внимание уделяется контролю качества, безопасности работы с оборудованием, удобству его использования, а также к обеспечению экологической устойчивости и энергоэффективности.

        Технические характеристики

        Наименование

        Ед. изм.

        Значение

        Усилие гибки

        т

        100

        Длина гибки

        мм

        3200

        Расстояние между колоннами

        мм

        2510

        Раскрытие (E)

        мм

        420

        Ход траверсы по оси Y (C)

        мм

        160

        Глубина зева (D)

        мм

        320

        Кол-во управляемых осей (с контроллера)

        шт

        2 (X, Y)

        Кол-во осей, управляемых вручную

        шт

        3 (R, Z1, Z2)

        Ход заднего упора (X ось)

        мм

        500

        Мощность двигателя

        кВт

        7,5

        Скорость перемещения траверсы (приближение)

        мм/с

        100

        Скорость перемещения траверсы (гибки)

        мм/с

        7,5

        Скорость перемещения траверсы (возврата)

        мм/с

        70

        Объем масляного бака

        л

        260

        Вес

        кг

        7000

        Габариты (ДхШхВ)

        мм

        3200х1500х2300

        Рабочее напряжение

        В/Ф/Гц

        380/3/50

        Таблица усилий для гибки нержавеющей стали (F, т/м)

        Rm=80 кгс/мм² /Rm=785 Мпа
        S - толщина металла, мм
        V - раскрытие матрицы, мм
        Ri - внутренний радиус, мм
        B - минимальный отгиб без толщины металла при 90°, мм
         -рекомендуемые раскрытия матриц

        S, мм 4 6 8 10 12 16 20 25 32 40 50 63 80 100 125 160 200 250 V, мм
        2,8 4 5,5 6,5 8 10,5 13 16,5 21 26 32,5 41 52 65 81,5 104 130 163 B, мм
        0,7 1 1,3 1,7 2 2,7 3,3 4,2 5,3 6,7 8,3 10,5 13,3 16,7 20,8 26,7 33,3 41,7 Ri, мм
        0,5 6 5 F, т/м
        0,6 9 6 4
        0,8 11 8 7
        1 19 13 11 8
        1,2 20 15 12 9
        1,5 25 20 15 12
        2 39 26 20 17
        2,5 44 33 25 19
        3 50 37 29 23
        4 65 53 39 32 26
        5 78 66 49 39 32
        6 90 75 55 45 36
        8 107 78 65 51
        10 131 98 80 63
        12 144 117 90 83
        15 180 141 114
        20 250 208 167
        25 315 255
        30 360

        Таблица усилий для гибки обычной стали (F, т/м)

        Rm=45кгс/мм² /Rm=440 Мпа
        S - толщина металла, мм
        V - раскрытие матрицы, мм
        Ri - внутренний радиус, мм
        B - минимальный отгиб без толщины металла при 90°, мм
         -рекомендуемые раскрытия матриц

        S, мм 4 6 8 10 12 16 20 25 32 40 50 63 80 100 125 160 200 250 V, мм
        2,8 4 5,5 6,5 8 10,5 13 16,5 21 26 32,5 41 52 65 81,5 104 130 163 B, мм
        0,7 1 1,3 1,7 2 2,7 3,3 4,2 5,3 6,7 8,3 10,5 13,3 16,7 20,8 26,7 33,3 41,7 Ri, мм
        0,5 4 5 F, т/м
        0,6 6 4 3
        0,8 12 7 5 4
        1 13 8 7 6
        1,2 18 13 10 8 6
        1,5 20 16 13 11 9
        2 30 25 17 13 11
        2,5 39 29 21 18 14
        3 43 32 24 19 15
        4 60 43 34 25 21 17
        5 76 52 42 32 26 21
        6 85 60 48 36 30 24
        8 107 85 69 50 43
        10 151 109 84 63 53 42
        12 173 124 96 72 60 55
        15 213 150 120 95 75
        20 302 215 170 135 108
        25 378 269 210 170
        30 240

        Видео

        Стандартная комплектация

         Наименование  Производитель
         Контроллер E310P  ESTUN (Китай)
         Серодвигатель/сервопривод  ESTUN (Китай)
         Гидравлическая система  BOSCH-Rexroth (Германия)
         Главный двигатель  Siemens
         Электрические компоненты  SCHINEIDER (Франция)
         ШВП и линейная направляющая  PMI/PYM
         Быстрозажимная система типа Amada Promecam   ADH
         Левый, правый и задний защитный кожух  ADH
         Прямой пуансон (150х26 мм; 80°; R0.5)  ADH
         8-ручьевая матрица (90х90 мм)  ADH
         Ножная педаль с кнопкой аварийной остановки  ADH
        Также в составе комплектации:
        • инструменты для технического обслуживания станка;
        • инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
        • документация (инструкция) на систему управления на русском языке.


        Оставьте заявку

        Перезвоним в течение рабочего дня. Обсудим задачи, найдем оптимальное решение и запланируем работы.
        Будем на связи!

        Назад к списку

        Сайт использует cookie. Вы можете отказаться от использования cookie, изменив настройки браузера. Используя сайт, вы соглашаетесь на обработку персональных данных на условиях политики.

        Крылья
        для вашего
        производства
        Крылья для вашего производства
        Подписывайтесь на наши рассылки
        Актуальная "Складская программа" Инкор в подарок

        Россия, Пермь, ул. Екатерининская, 177а

        +7 (342) 235-75-60

        info@in-core.ru

        Оборудование
        Токарное
        Фрезерное
        Шлифовальное
        Электроэрозионное
        Гибочное
        Лазерное
        Листообрабатывающее
        Ленточнопильное
        Специализированное
        Аддитивные технологии
        Оснастка
        Поворотные столы
        Системы измерения
        Барфидеры
        Техническая поддержка
        О компании
        Услуги
        Контакты
        Отзывы
        Партнёры
        Блог
        Доставка
        © 2025 ООО «Инкор»
        Политика конфиденциальности
        Оценка условий труда
        Дизайн сайта
