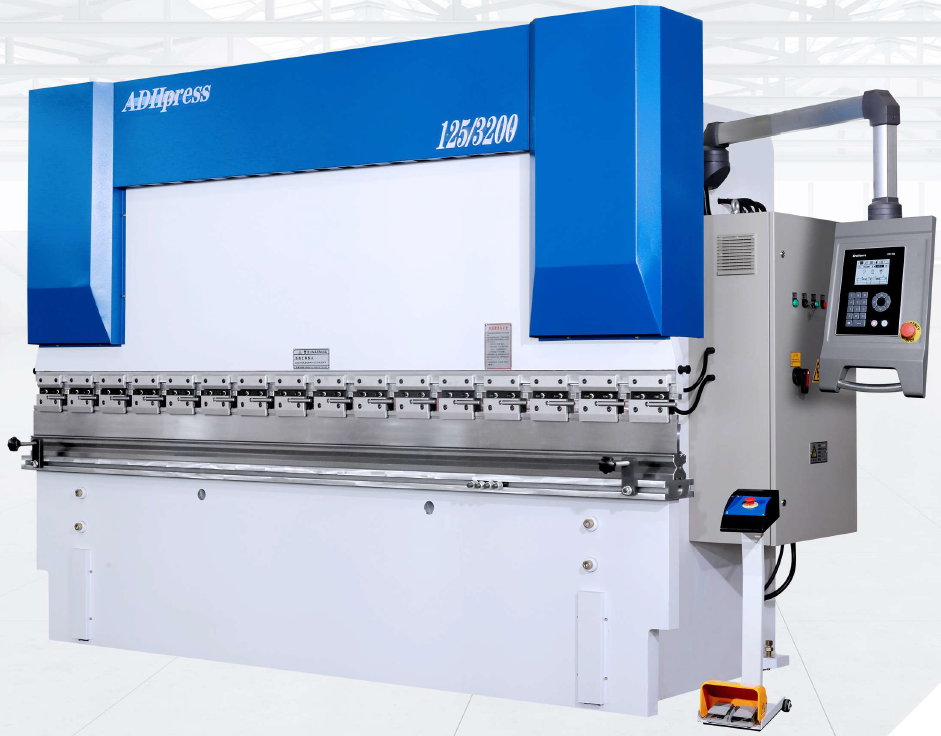

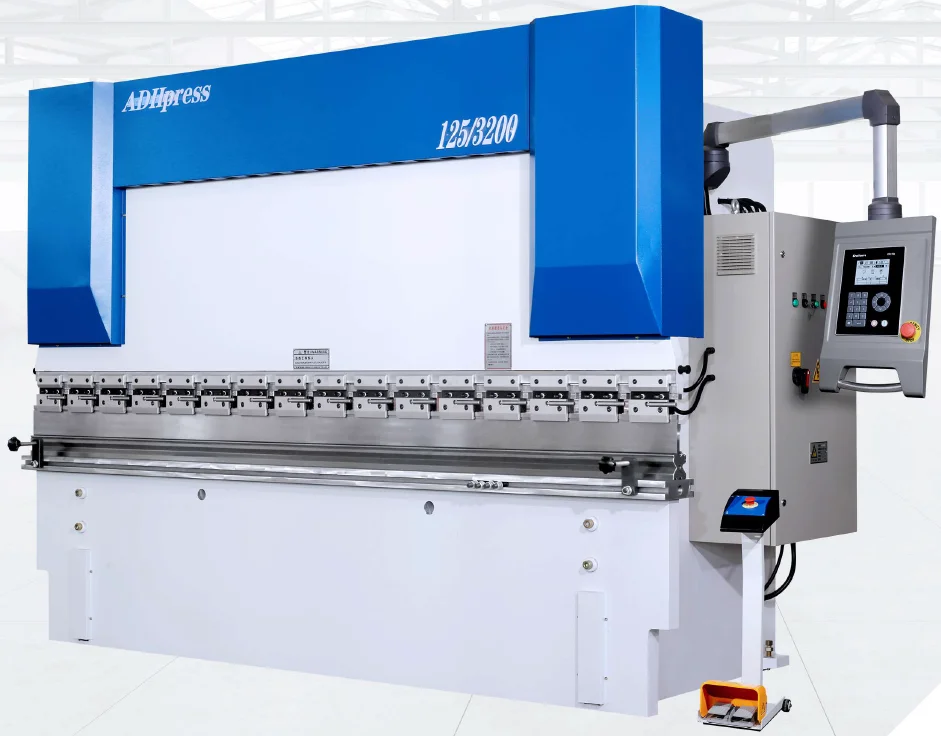

Гидравлические листогибочные прессы ADH серия WC67E

Задать вопрос

Описание
Характеристики

Описание

Гидравлический листогибочный пресс серии WC67E предназначен для изготовления деталей из листового и полосового проката методом гибки в универсальном V-образном штампе, поставляемом в комплекте с прессом.

Листогибочный пресс серии WC67E применяется в автостроении, судостроении, приборостроении, сельхозмашиностроении и в других отраслях промышленности.

- Кол-во управляемых осей: 2
- Усилие: 300 - 6000 кН
- Длина гиба:1600 - 7000 мм

Уже многие годы гидравлические листогибы с опускающейся верхней балкой занимают важное звено в технологической цепочке листообрабатывающего производства. Широкий ассортимент гидравлических прессов ADH серия WC67E включает 44 модели с максимальным усилием от 300 кН до 6000 кН и максимальной длиной гиба от 1600 мм до 7000 мм. Большой выбор опций позволяет сконфигурировать станок под задачи каждого клиента.

Листогибочный пресс серии WC67E – это экономичный гидравлический листогибочный пресс с конкурентоспособной ценой, удобной установкой, простотой в эксплуатации и удобным послепродажным обслуживанием. Эти преимущества делают листогибочный пресс серии WC67E популярным у большинства клиентов.

Особенности конструкции

Торсионная синхронизация движения гидроцилиндров по оси Y.
Термически обработанная станина станка.
Прочный рабочий стол с двойным боковым Т-образный пазом.
Контроль синхронизации гидравлики.
Система гибки под углом с одной осью (ось Y).
Программируемый логический контроллер Estun E200P/ Estun E300 P/ Delem DA41T.
Стандартная система заднего упора с одной осью (ось X).
Функция ручного перемещения заднего упора по оси R.
Быстрозажимная европейская система крепления верхнего инструмента.
Ножная педаль с кнопкой аварийной остановки.
Боковые и задние защитные экраны.
Интегрированная гидравлическая система Bosch Rexroth (Германия).
Гидравлический насос SAEMP или Sunny.
Фитинги IS или EMB.
Шарико-винтовая пара заднего упора PMI или PYM (Тайвань).
Оси X и Y программируются с помощью контроллера.
Управление гидравлическим приводом с переменной частотой.

Опции

Фронтальная завеса безопасности.
Задняя световая завеса.
Передняя лазерная защита.
Механическая компенсация прогиба (crowning).
Моторизированная компенсация прогиба (crowning).
Автоматическое перемещение по оси R.
Автоматическая регулировка угла.
Двойной инвертор.
Подвижные фронтальные суппорты на линейных направляющих.
Система воздушного охлаждения.

Характеристики

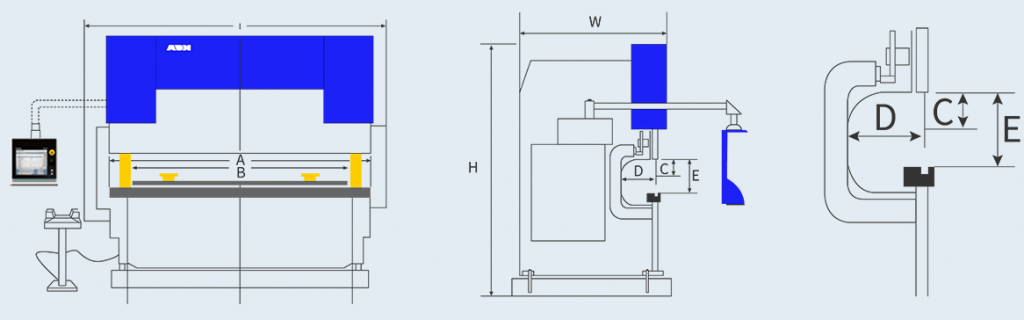

Модель WC67E	Усилие, тонн	Рабочая длина, мм	Скорость, мм/с			Кол-во управляемых осей, шт.	Расстояние между колоннами, мм	Глубина зева, мм	Ход по оси Y, мм	Раскрытие, мм	Мощность двигателя, кВт	Вес, кг	Габариты (ДхШхВ), мм
Модель WC67E	Усилие, тонн	Рабочая длина, мм	приближения	гибки	возврата	Кол-во управляемых осей, шт.	Расстояние между колоннами, мм	Глубина зева, мм	Ход по оси Y, мм	Раскрытие, мм	Мощность двигателя, кВт	Вес, кг	Габариты (ДхШхВ), мм
30T/1600	30	1600	120	17	160	2	1300	200	80	320	5.5	2300	1650x1200x1700
63T/2500	63	2500	100	10	70	2	2050	250	120	340	5.5	4500	2500x1350x2100
100T/2500	100	2500	90	8	70	2	2050	320	120	380	7,5	6500	2500x1500x2200
160T/3200	160	3200	110	10	100	2	2510	320	200	450	11	11000	3200x1650x2800
300T/4000	300	4000	100	8	75	2	330	400	250	580	18,5	23000	4000x2200x3200
400T/6000	400	6000	100	7	60	2	4400	400	250	580	22	35000	6000x2400x3200
