Гильотинные ножницы предназначены для точного разрезания в размер заготовок из листового проката. Процесс резания производится с помощью двух ножей: верхнего подвижного, за счет крепления на траверсе, и неподвижного нижнего, установленного на станине.

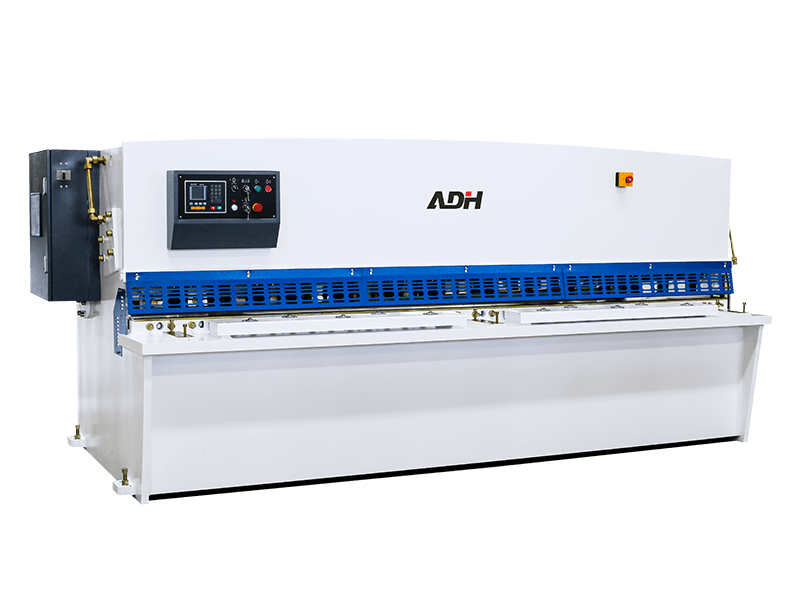

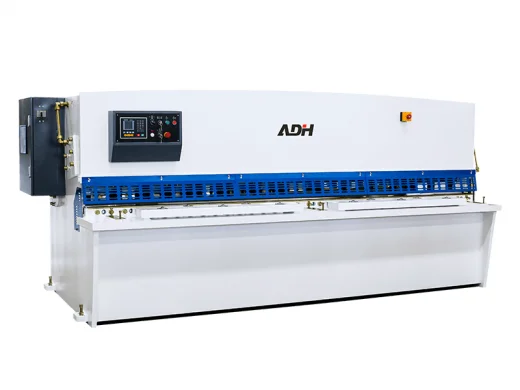

Гильотинные ножницы серии QC12K – это разновидность гильотинных ножниц с поворотной балкой, в основном используется для резки полноразмерных и сверхшироких листов. Верхняя балка при выполнении реза движется по дуге (принцип поворотной балки), что обеспечивает меньший угол резания, улучшая качество самого реза.
Особенности станка:
-
сварная конструкция из стальных пластин
-
гидравлическая трансмиссия
-
устройство выравнивания света
-
защита от перегрузки
-
шарико-подающий стол
-
подсветка рабочей зоны
-
ножи из стали 6CrW2Si, 57-59 HRC
-
низкий шум: 70Дб
-
контроллер управления Estun E21s, Estun E200PS или Delem DAC-310S

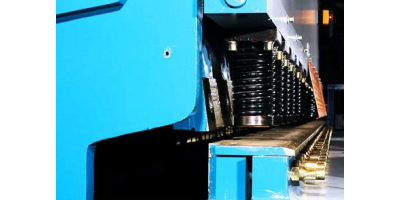

Станина
Конструкция гильотинных ножниц включает сварную стальную станину, которая обеспечивает необходимую жесткость и предотвращает вибрации, балансируя крутящий момент, возникающий в процессе резания.

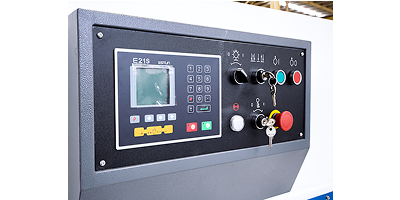

Система управления
Estun E21S
-
Монохромный ЖК-дисплей, кнопочное управление, выбора китайского и английского языка.
-
Управление задним упором.
-
Контроль времени опускания верхнего ножа.
-
Функция отвода.
-
Резервное копирование и восстановление параметров при помощи ключа.
-
Счетчик резов.
-
Сохранение 40 программ, каждая программа на 25 шагов.
-
Защита от отключения питания.
-
Переключение между метрической и имперской системами измерения.

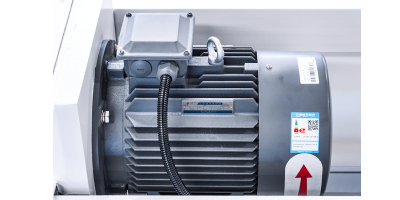

Основной двигатель
Гильотинные ножницы оснащаются высокопроизводительным главным двигателем производства Siemens (Германия) или WNM (Китай).

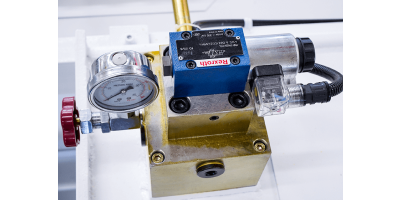

гидравлическая система
В гидравлической системе используются компоненты международного бренда Bosch-Rexroth (Германия). Защита от перегрузки, утечка масла и заклинивание клапанов сведены к минимуму. Мониторинг давления масла в режиме реального времени для обеспечения бесперебойной работы гидравлической системы и стабильной работы оборудования.

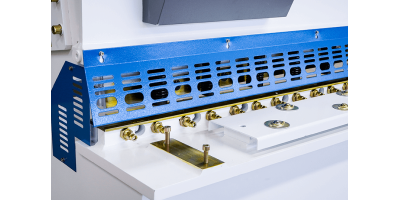

зона подачи
Конструкция загрузочного отверстия соответствует международным стандартам безопасности. Минимальная высота подачи соответствует толщине листа, а максимальная - толщине листа плюс 20-25 мм. Для изменения высоты подачи имеются регулировочные винты. Переднее и боковое ограждения обеспечивают безопасную эксплуатацию.

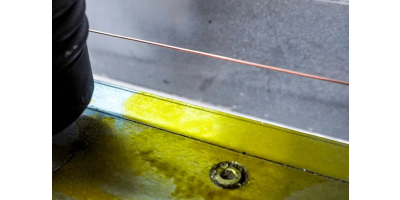

ПОДСВЕТКА ЛИНИИ РЕЗКИ

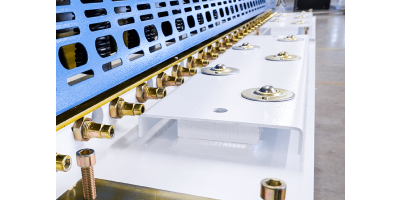

ШАРИКО-ПОДАЮЩИЙ СТОЛ
Шарико-подающий стол уменьшает трение между листом и столом, облегчает подачу заготовки в зону резания и уменьшает вероятность появления царапин на заготовке. Подача становится более удобной и быстрой, а эффективность резки повышается.
задний упор
Прочная конструкция заднего упора обеспечивает его устойчивость к ударам и деформациям. Удобный задний упор облегчает прием заготовок для резки. Функция ручного и автоматического подъема заднего упора может быть выбрана в соответствии с требованиями к резке длинных заготовок.

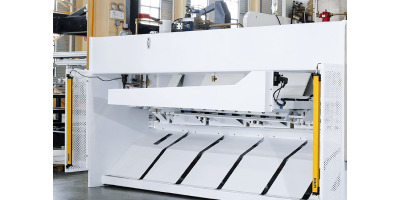

ЗАДНЕЕ ЗАЩИТНОЕ УСТРОЙСТВО

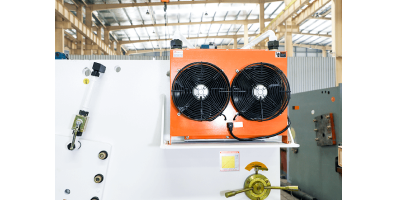

система охлаждения масла
Система охлаждения гидравлического масла позволяет использовать станок в течение более длительного времени в условиях высокой температуры.

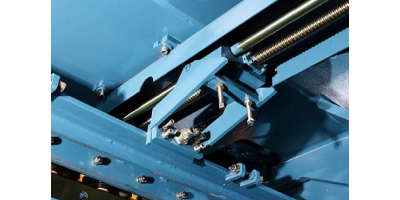

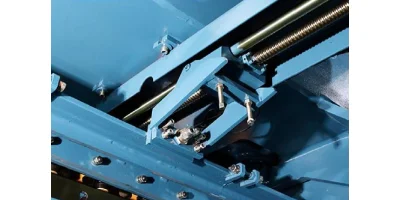

ШАРИКО-ВИНТОВАЯ ПОДАЧА
На гильотине используется ШВП производства Zeen или PMI. По запросу гильотина может оснащаться ШВП тайваньского производства HIWIN. ШВП обеспечивает перемещение заднего упора с высокой точностью.
ножи
Ножи изготовлены из стали 6CrW2Si. Для обеспечения максимально длительного срока службы и наименьшего количества заточек используются только высококачественные ножи.

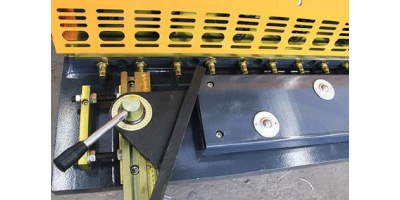

угловой упор
Устройство углового позиционирования имеет шкалу, которая быстро считывается и фиксируется ручным замком для резки диагональных заготовок. Способен вращаться на 360 градусов.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ADH QC12K-10x2500: |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Длина реза |
мм |
2500 |
|
Режущая способность |
мм |
10 |
|
Объем масляного бака |
л |
190 |
|
Количество резов |
рез./мин |
10 |
|
Ход заднего упора |
мм |
20-800 |
|
Угол резания |
град. |
2 |
|
Мощность двигателя |
кВт |
15 |
|
Вес (ориентировочно) |
кг |
7000 |
|
Длина |
мм |
3050 |
|
Ширина |
мм |
1960 |
|
Высота |
мм |
1920 |
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Гидравлический клапан |
BOSH-REXROTH (Германия) |
|
Электрические компоненты |
Schneider (Франция) |
|
Гидравлический насос |
Sunny (Китай) |
|
Главный двигатель |
Siemens |
|
ШВП |
Zeen / PMI |
|
Линейные направляющие |
Zeen / Schneeberger |
|
Ножи |
6CrW2Si |
|
Контроллер |
Estun E21S (Китай) |
