Китай

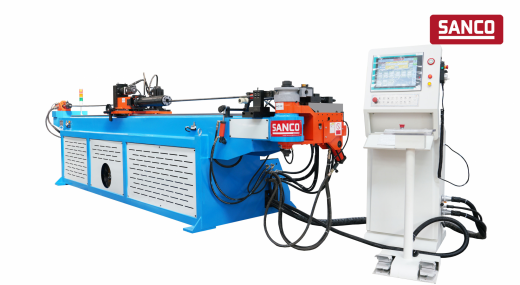

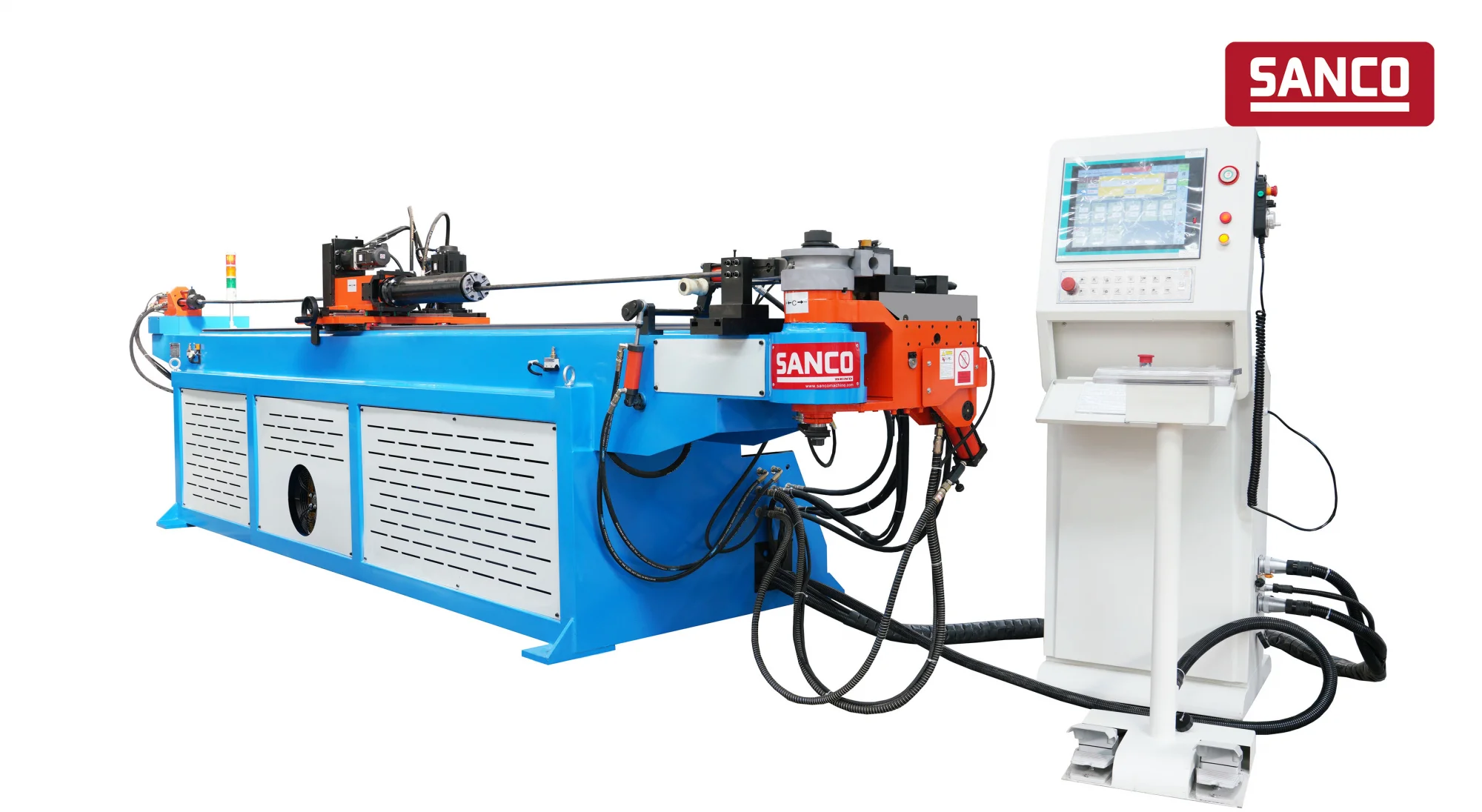

Изгиб, подача и поворот трубы в трубогибе Sanco происходит за счёт сервоприводов, а зажим трубы, перемещение плавающего прижима, перемещение дорна, пробивка отверстий и отрезка трубы – за счёт гидравлики.
Преимущества:
- Двойной радиус
- Электропривод гибки трубы
- Функция отрезки трубы
- Функция пробивки отверстий
- Промышленный ПК с 3D-визуализацией и чтением чертежей DWG, STP 3D
- Набор оснастки для труб с диаметром 16мм, 20мм, 22мм, 25мм, 35,5мм, 42,3мм, 48мм, 51мм
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SB-50CNC-DR-E-C-P: |
||
|
Наименование |
Ед.изм. |
Значение |
|
Максимальный размер изгибаемой трубы (обыкновенная сталь) |
мм |
Ø50х3 |
|
Максимальный размер изгибаемой трубы (цветные металлы) |
мм |
Ø50х5 |
|
Максимальный размер изгибаемой трубы (нержавеющая сталь) |
мм |
Ø50х2 |
|
Максимальный размер изгибаемого прутка (обыкновенная сталь) |
мм |
Ø25 |
|
Максимальный отрезаемый размер (круглое сечение) |
мм |
Ø50х2 |
|
Максимальный отрезаемый размер (квадратное сечение) |
|
25х25х2 |
|
Максимальное пробиваемое отверстие |
мм |
Ø11х2 |
|
Гибка трубы – ось C |
|
сервопривод |
|
Подача трубы – ось Y |
|
сервопривод |
|
Вращение трубы – ось B |
|
сервопривод |
|
Перемещение стеков вправо/влево – ось X |
- |
гидравлика |
|
Перемещение стеков вверх/вниз – ось Z |
- |
гидравлика |
|
Зажим трубы |
- |
гидравлика |
|
Отрезка |
- |
гидравлика |
|
Перемещение плавающего прижима (pressure die) |
- |
гидравлика |
|
Перемещение дорна |
- |
гидравлика |
|
Максимальный радиус изгиба |
мм |
300 |
|
Максимальный угол изгиба |
град. |
195 |
|
Овальность после изгиба |
- |
≈8% (CLR:1,5D) |
|
Уменьшение толщины после изгиба |
- |
≈10% (CLR:1,5D) |
|
Скорость гиба |
град./сек |
0 – 120 |
|
Скорость вращения заготовки |
град./сек |
0 – 200 |
|
Скорость подачи заготовки |
мм/сек |
0 – 800 |
|
Точность изгиба заготовки |
град. |
±0,1 |
|
Точность подачи заготовки |
мм |
±0,1 |
|
Точность вращения заготовки |
град. |
±0,1 |
|
Максимальное давление |
МПа |
16 |
|
Уровень шума |
дБ |
≤60 |
|
Язык интерфейса |
- |
Английский / русский |
|
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
|
Габариты (ДхШхВ) |
мм |
5163 х 1448 х 1750 |
|
Вес (ориентировочно) |
кг |
4000 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Редуктор |
|
Сервопривод |
|
Сервомотор |
|
Контроллер |
