Китай

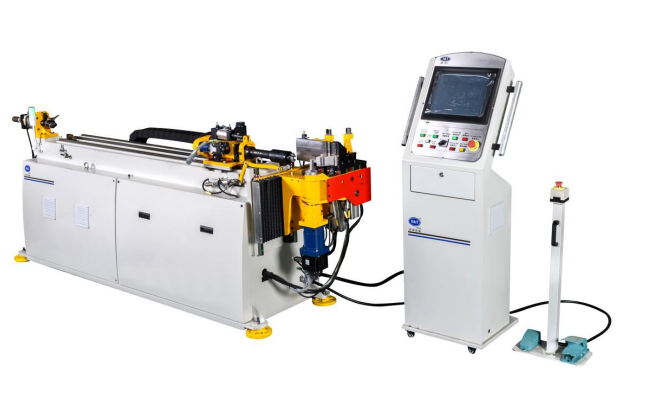

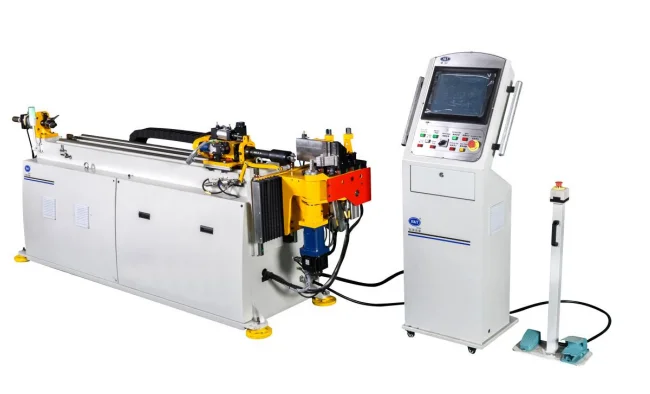

предназначен для гибки труб и прутков из обычной стали, нержвеющей стали и цветных металлов. Изгиб происходит, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
CNC – автоматические подача и вращение
R – направление изгиба вправо
E – электрическая гибка
M – множественный радиус
P– гибка проталкиванием
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GIPFEL CNC 18REMP-5A: |
||
|
Наименование |
Ед.изм. |
Значение |
|
Максимальный размер изгибаемой трубы (низкоуглеродистая сталь) |
мм |
Ø18х2 |
|
Максимальный размер изгибаемой трубы (нержавеющая сталь) |
мм |
Ø18х1,3 |
|
Количество гибочных уровней |
- |
многослойный |
|
Рабочая длина дорна (мандреля) |
мм |
2200 |
|
Максимальная подача |
мм |
1500 |
|
Максимальный радиус изгиба |
мм |
75 |
|
Максимальный угол изгиба |
град. |
190 |
|
Скорость гибки |
град./сек |
180 |
|
Скорость поворота |
град./сек |
270 |
|
Скорость подачи |
мм/сек |
1200 |
|
Точность угла изгиба |
град. |
±0,05 |
|
Точность поворота трубы |
град. |
±0,05 |
|
Точность подачи трубы |
мм |
±0,05 |
|
Способ ввода данных |
- |
Значение координат (XYZ) или рабочее значение (YBC) или 3D |
|
Мощность серводвигателя поворота трубы |
кВт |
0,4 |
|
Мощность серводвигателя подачи |
кВт |
0,75 |
|
Мощность серводвигателя гибки |
кВт |
1,5 |
|
Мощность серводвигателя для перемещения пресс-форм влево/вправо |
кВт |
0,4 |
|
Мощность серводвигателя для перемещения пресс-форм вверх/вниз |
кВт |
1,0 |
|
Рабочее давление сжатого воздуха |
Мпа |
0,7 |
|
Максимальный расход сжатого воздуха главным двигателем |
м3/ч |
2 |
|
Рабочая температура оборудования (температура окружающей среды) |
℃ |
0-45 |
|
Габариты (ДхШхВ) |
мм |
3500 х 900 х 1150 |
|
Вес (ориентировочно) |
кг |
900 |
|
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
