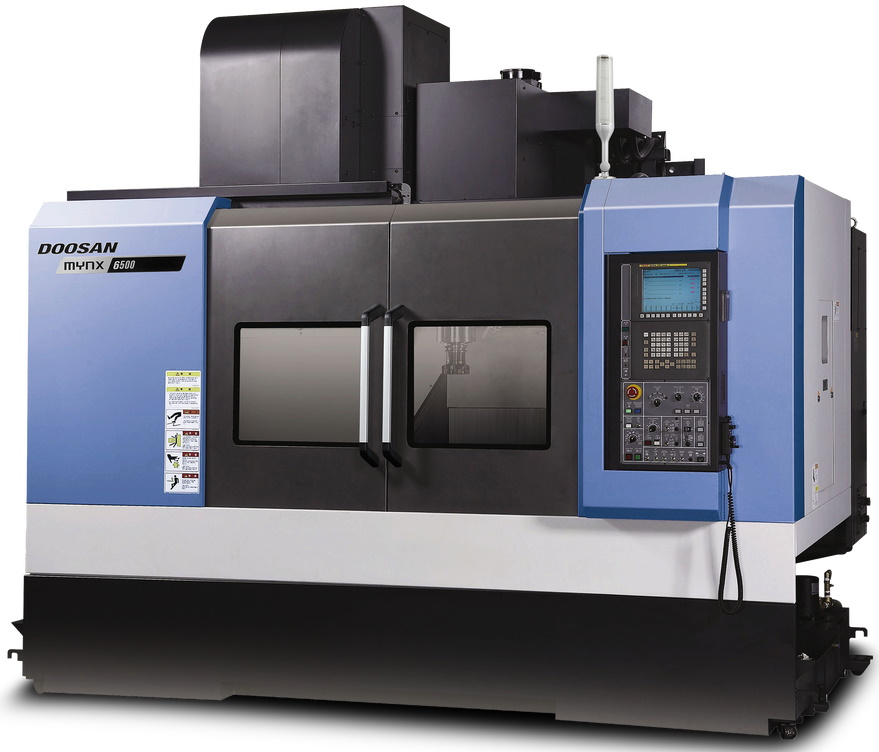

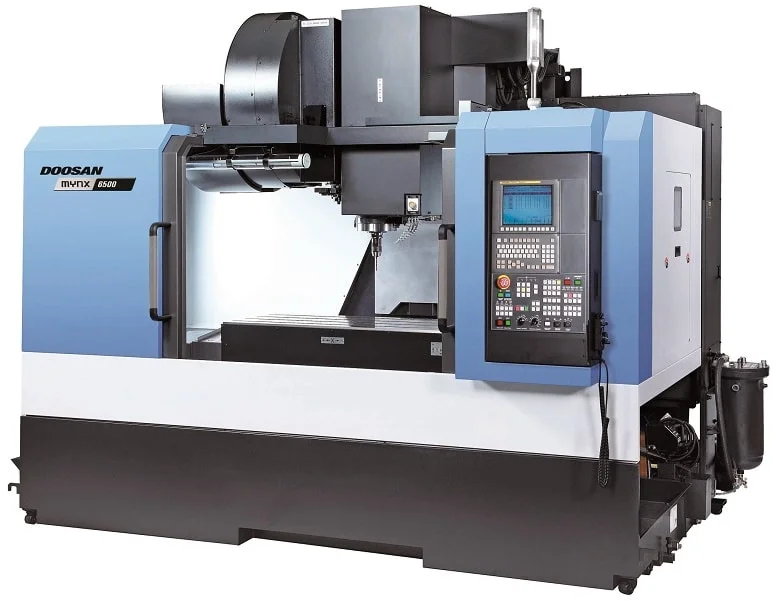

Вертикальные обрабатывающие центры Doosan Mynx предназначены для обработки в тяжелых режимах, а также для обработки жестких и труднообрабатываемых материалов. Станки оборудованы коробчатой направляющей, мощными шпинделями, большой областью обработки и большим устройством смены инструмента.

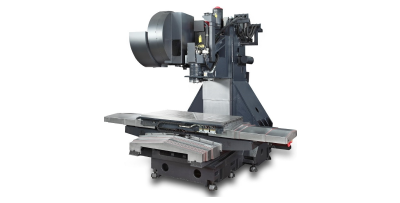

Станина
Высокая жесткость конструкции станины обеспечивает повышенную долговечность, стабильную точность при выполнении тяжелых работ.

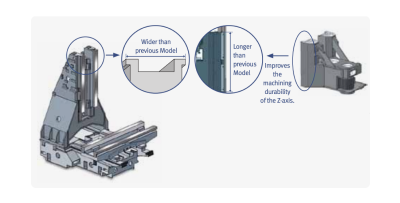

Направляющие
Применена высокожесткая конструкция направляющих в виде закрытого профиля, подходящая для тяжелой резки. Расширенные направляющие типа "коробка" улучшают долговечность станка, а также жесткость и стабильность.
Поверхности движущихся элементов покрыты материалом Rulon 142 для уменьшения трения и предотвращения заедания.

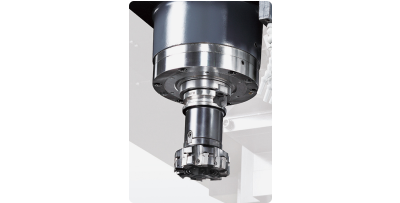

Шпиндель
Шпиндели серии Mynx поддерживают системы привода с ременной передачей, зубчатой передачей и встроенным приводом.
Dual ContactSpindle обеспечивает одновременный двойной контакт с конической стороны за счет упругой деформации шпинделя и идеального контроля размеров.

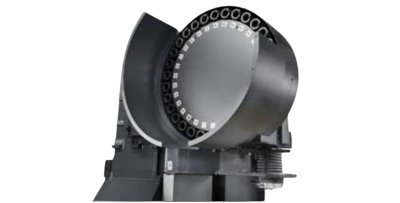

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Быстрая смена инструмента благодаря устройству автоматической смены инструмента рычажного типа «CAM»: 24 инструмента.

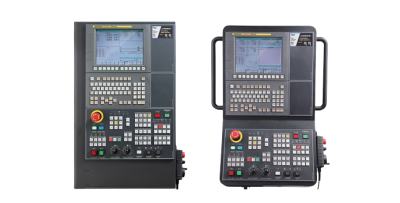

Система ЧПУ
Быстрое и простое управление системой управления повышает производительность. Удобная для пользователя функция EOP ускоряет и улучшает настройку работы, программирование, устранение неполадок и т.д.
Технические характеристики
| Наименование |
Ед.изм. |
Mynx 5400 |
Mynx 6500 |
Mynx 7500 |
Mynx 9500 |
|
| Рабочая поверхность | Размер стола |
мм |
1200x540 |
1400x670 |
1600x750 |
2500x950 |
| Максимальная допустимая нагрузка на стол |
кг |
800 |
1000 |
1500 |
3500 |
|
| Тип поверхности стола |
|
T-SLOT [4-125 x 18H8] |
T-SLOT [5-125 x 18H8] |
T-SLOT [6-125 x 18H8] |
T-SLOT [5-160 x 22H8] |
|
| Шпиндель | Максимальный крутящий момент шпинделя |
Н·м |
286.4 |
191.1 |
140.1 |
452 |
| Мощность привода шпинделя, постоянная/30 мин |
кВт |
15/11 |
15/11 |
22/15 |
22/18,5 |
|
| Частота вращения шпинделя |
об/мин |
6000 |
8000 |
8000 |
6000 |
|
| Конус шпинделя |
|
ISO #50 |
ISO #40 |
ISO #40 |
ISO #50 |
|
| Перемещения | Перемещение по оси Х |
мм |
1020 |
1270 |
1525 |
2500 |
| Перемещение по оси Y |
мм |
540 |
670 |
762 |
950 |
|
| Перемещение по оси Z |
мм |
530 |
625 |
625 |
800 |
|
| Расстояние от шпинделя до верхней части стола |
мм |
200 ~ 730 |
150 ~ 775 |
150 ~ 775 |
200 ~ 1000 |
|
| Инструментальная система | Хвостовик режущего инструмента |
|
BT-50 |
BT-40 |
BT-40 |
BT-50 |
| Количество инструментов |
позиции |
24 |
30 |
30 |
30 |
|
| Максимальный диаметр инструмента постоянный/без смежных инструментов |
мм |
125/220 |
80/125 |
80/125 |
125/230 |
|
| Максимальная длина инструмента |
мм |
350 |
300 |
300 |
350 |
|
| Максимальный вес инструмента |
кг |
15 |
8 |
8 |
15 |
|
| Скорость смены инструмента |
сек |
2,5 |
1,3 |
1,3 |
2,5 |
|
| Скорость подачи | Ускоренные перемещения по оси X |
м/мин |
30 |
30 |
30 |
16 |
| Ускоренные перемещения по оси Y |
м/мин |
30 |
30 |
30 |
16 | |
| Ускоренные перемещения по оси Z |
м/мин |
24 |
24 |
24 |
16 | |
| Прочее | Система ЧПУ |
|
Fanuc |
Fanuc |
Fanuc |
Fanuc |

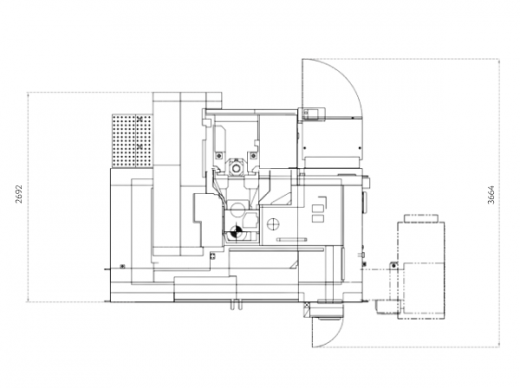

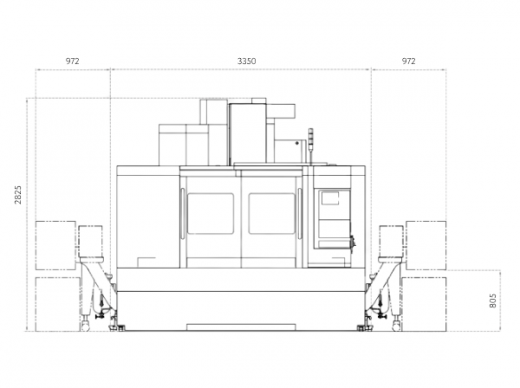

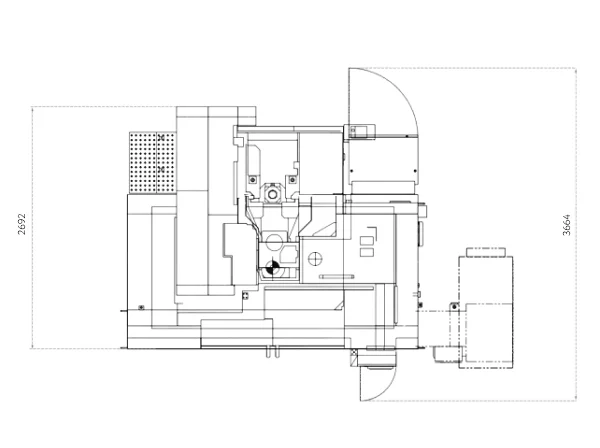

| Габариты станка (ДхШхВ) |
мм |
2467х3350х3015 |
2692х3350х2825 |
3900х4050х3185 |
4315х6480х3598 |
|
| Масса станка |
кг |
7200 |
9000 |
13500 |
23000 |
|
Стандартная комплектация
- Двухконтактная система зажима инструментов
- Защитное ограждение кабинетного типа
- Система подачи СОЖ и поддон для стружки
- Система смыва стружки из зоны обработки
- Установочные элементы
- Освещение рабочей зоны
- Защитная блокировка дверей
- Ручной импульсный генератор
- Датчики абсолютного положения по осям X,Y,Z
- Лампа вызова оператора
- Комплект ЗИП
- Комплект инструмента для сборки и обслуживания
- Устройство автоматической смазки
- Силовой согласующий трансформатор
