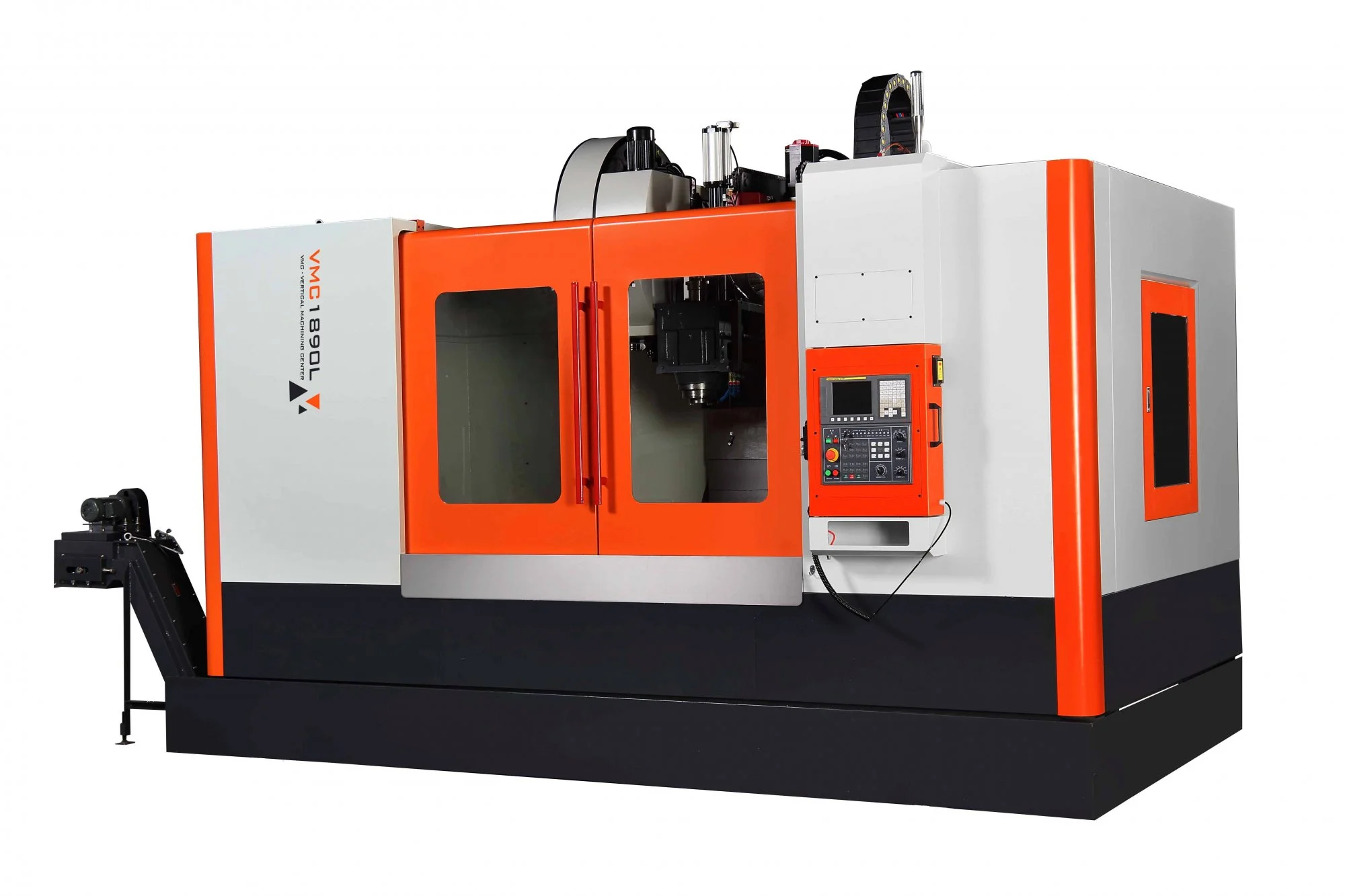

Китай
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость вертикального обрабатывающего центра в течение всего срока службы.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину вертикального обрабатывающего центра повышает надежность работы устройства смены инструмента и продлевает срок его службы.
Направляющие
Перемещение по осям вертикального обрабатывающего центра реализовано комбинацией высокоскоростных высокоточных линейных направляющих качения роликового типа по осям X и Y, и коробчатых направляющих скольжения повышенной жесткости по оси Z, позволяющие производить как силовую обработку в тяжелых режимах, так и высокоскоростную обработку, используя весь потенциал режущего инструмента и обеспечивать безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм. Направляющие скольжения покрыты специальным полимерным составом TURCITE-B, который не только предохраняет направляющие от износа, но также надолго сохраняет высокую износостойкость, жесткость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность вертикального обрабатывающего центра. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония).
Подшипники
В шпинделях вертикальных обрабатывающих центров устанавливаются высокоточные и сверхпрочные подшипники NSK(Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Система быстрых осевых перемещений
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов вертикального обрабатывающего центра и детали.
Шпиндель
Шпиндель вертикального обрабатывающего центра изготовлен профессиональным производителем KENTURN(Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
Поворотный стол Detron (Тайвань)
Возможность установки поворотного стола с ЧПУ (дополнительная 4-ая ось) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях. Компания «Инкор» является авторизованным партнером Detron. Наши инженеры имеют большой опыт пуско-наладки и обслуживания столов.
Редуктор – опция
На вертикальный обрабатывающий центр возможно установить 2-х ступенчатый редуктор производства фирмы ZF (Германия) (опция, не входит в стандартную комплектацию), который максимально сбалансирован и обладает чрезвычайно высокой статической и динамической жесткостью. Обеспечивает высокий крутящий момент и позволяет вести силовое резание на низких оборотах. Специально разработанная конструкция обеспечивает равномерное распределение температур, предотвращая тепловые деформации и вибрации.
Система автоматической смены инструмента
Стандартная вместимость инструментального магазина вертикального обрабатывающего центра составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованный дизайн направляющих держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Механизм реверса инструмента имеет криволинейный дизайн кулачка, который гарантирует плавное реверсирование инструмента. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого. Магазины могут быть изготовлены под инструмент всех типов – BT/CAT/ISO/HSK/SK.
Система охлаждения
Вертикальный обрабатывающий центр оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. Скорость потока составляет 40 л/мин, что обеспечивает достаточное охлаждение. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Вертикальный обрабатывающий центр оборудован пневматическим пистолетом для очистки деталей от стружки.
Пневматическая система
Пневматическая система подготавливает воздух, очищая его от загрязнений и влаги. Блок электромагнитных клапанов контролирует программу с помощью PLC (логика вертикального обрабатывающего центра), чтобы обеспечить быстрое и правильное выполнение смены инструмента. Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.
Наименование |
Ед.изм. |
Значение |
|
Стол |
Размер стола |
мм |
900х2000 |
Ширина Т-образного паза |
мм |
18 |
|
Количество Т-образных пазов |
шт. |
7 |
|
Расстояние между Т-образными пазами |
мм |
125 |
|
Максимальная допустимая нагрузка на стол |
кг |
1800 |
|
Шпиндель |
Тип передачи |
|
ременный |
Мощность привода шпинделя номинальная / 30 мин |
кВт |
15 / 18,5* |
|
Частота вращения шпинделя |
об/мин |
6000 |
|
Конус шпинделя |
|
BT-50 |
|
Расстояние от торца шпинделя до стола |
мм |
95 – 995 |
|
Перемещения |
Перемещение по оси Х |
мм |
1850 |
Перемещение по оси Y |
мм |
880 |
|
Перемещение по оси Z |
мм |
900 |
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
Ускоренное перемещение по оси Y |
м/мин |
20 |
|
Ускоренное перемещение по оси Z |
м/мин |
15 |
|
Максимальная рабочая подача |
мм/мин |
8000 |
|
Мощность привода оси X/Y/Z |
кВт |
3 / 3 / 3 |
|
Инструментальная система |
Тип магазина |
|
Манипулятор |
Количество инструментов |
позиций |
24 |
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
Ø110 / Ø200 |
|
Максимальная длина инструмента |
мм |
300 |
|
Максимальный вес инструмента |
кг |
15 |
|
Скорость смены инструмента |
сек |
4,5 |
|
Точность |
Точность позиционирования |
мм |
±0,012 |
Повторяемость |
мм |
±0,005 |
|
Торцевое биение шпинделя |
мм |
≤0,005 |
|
Радиальное биение шпинделя |
мм |
≤0,003 |
|
Прочее |
Потребляемая мощность |
кВА |
35 |
Система ЧПУ |
|
FANUC / SIEMENS** |
|
Масса вертикального обрабатывающего центра |
кг |
15500 |
|
Габариты вертикального обрабатывающего центра (длина х высота х ширина) |
Мм |
5900х4500х2900 |
