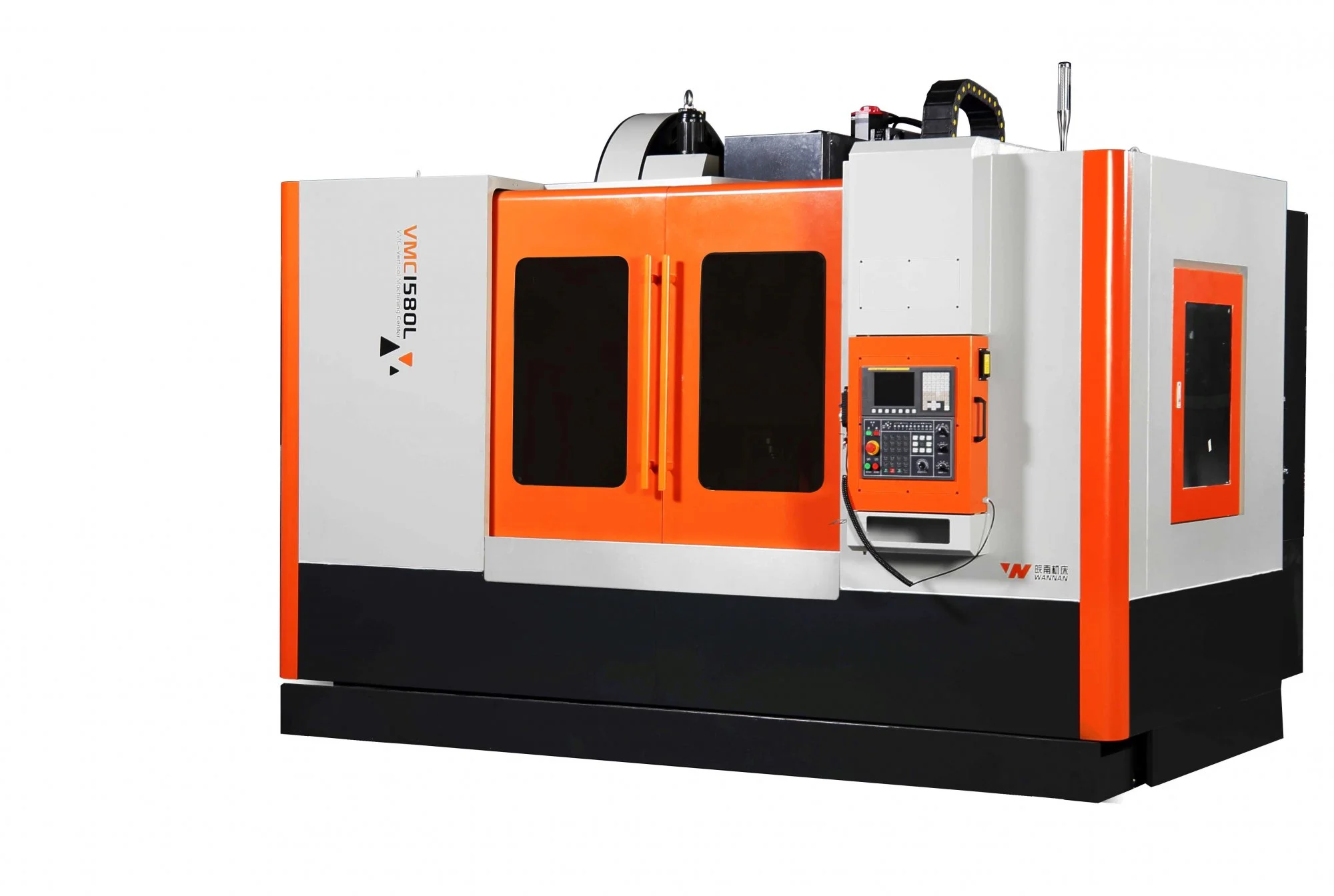

Вертикальный обрабатывающий центр VMC 1580L

Вертикально-фрезерный обрабатывающий центр VMC 1580L благодаря комбинации высокоскоростных линейных направляющих качения и жестких, силовых направляющих скольжения, шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы вертикального обрабатывающего центра оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость вертикального обрабатывающего центра и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот вертикальный обрабатывающий центр может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. вертикальный обрабатывающий центр может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.

Станина

Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость вертикального обрабатывающего центра в течение всего срока службы.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину вертикального обрабатывающего центра повышает надежность работы устройства смены инструмента и продлевает срок его службы.

Направляющие

Перемещение по осям вертикального обрабатывающего центра реализовано комбинацией высокоскоростных высокоточных линейных направляющих качения роликового типа по осям X и Y, и коробчатых направляющих скольжения повышенной жесткости по оси Z. Данная комбинация направляющих позволяет производить силовую обработку в тяжелых режимах, так и высокоскоростную обработку, используя весь потенциал режущего инструмента и обеспечивать безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм. Направляющие скольжения покрыты специальным полимерным составом TURCITE-B, который не только предохраняет направляющие от износа, но также надолго сохраняет высокую износостойкость, жесткость и бесшумность перемещений в сочетании с высокой точностью позиционирования.

ШВП

ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность вертикального обрабатывающего центра. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония).

Подшипники

В шпинделях вертикальных обрабатывающих центров устанавливаются высокоточные и сверхпрочные подшипники NSK(Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.

Система быстрых осевых перемещений

Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов вертикального обрабатывающего центра и детали.

Шпиндель

Шпиндель вертикального обрабатывающего центра изготовлен профессиональным производителем KENTURN(Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.

Поворотный стол Detron

Возможность установки поворотного стола с ЧПУ (дополнительная 4-ая ось) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях. Компания «Инкор» является авторизованным партнером Detron. Наши инженеры имеют большой опыт пуско-наладки и обслуживания столов.

Редуктор – опция

На вертикальный обрабатывающий центр возможно установить 2-х ступенчатый редуктор производства фирмы ZF (Германия) (опция, не входит в стандартную комплектацию), который максимально сбалансирован и обладает чрезвычайно высокой статической и динамической жесткостью. Обеспечивает высокий крутящий момент и позволяет вести силовое резание на низких оборотах. Специально разработанная конструкция обеспечивает равномерное распределение температур, предотвращая тепловые деформации и вибрации.

Система автоматической смены инструмента

Стандартная вместимость инструментального магазина вертикального обрабатывающего центра составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованный дизайн направляющих держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Механизм реверса инструмента имеет криволинейный дизайн кулачка, который гарантирует плавное реверсирование инструмента. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого. Магазины могут быть изготовлены под инструмент всех типов – BT/CAT/ISO/HSK/SK.

Система охлаждения

Вертикальный обрабатывающий центр оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. Скорость потока составляет 40 л/мин, что обеспечивает достаточное охлаждение. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Вертикальный обрабатывающий центр оборудован пневматическим пистолетом для очистки деталей от стружки.

Пневматическая система

Пневматическая система подготавливает воздух, очищая его от загрязнений и влаги. Блок электромагнитных клапанов контролирует программу с помощью PLC (логика вертикального обрабатывающего центра), чтобы обеспечить быстрое и правильное выполнение смены инструмента. Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
