Описание

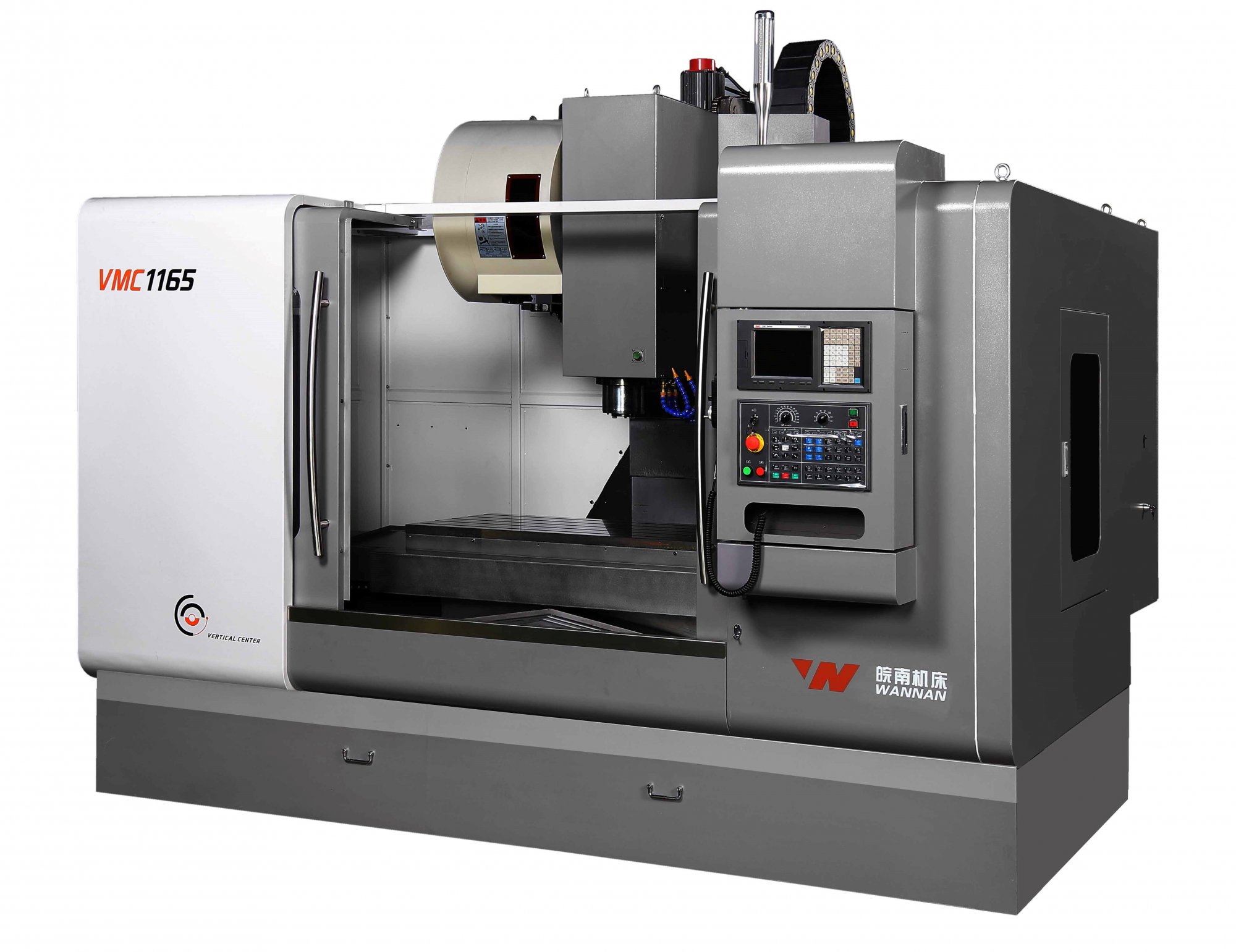

Вертикальный обрабатывающий центр VMC 1165 благодаря высокоскоростным широкими направляющими скольжения, шпинделю с жестким цельнолитым корпусом и быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки, а также идеально подходит для силовой обработки. Станина, колонна, шпиндельная бабка и рабочий стол выполнены из высококачественного чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы вертикального обрабатывающего центра оптимизированы программным обеспечением SolidWorks, что значительно повышает жесткость и устойчивость вертикального обрабатывающего центра и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот вертикальный обрабатывающий центр может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Вертикальный обрабатывающий центр может быть использован для серийного и массового производства, и может быть частью автоматической производственной линии.
Станина

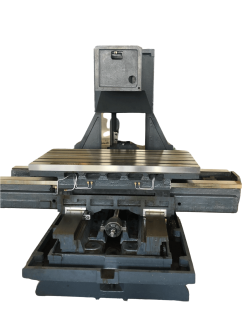

Массивная конструкция станины выполнена из высококачественного чугуна НТ300, благодаря его свойствам обеспечена максимальная жесткость конструкции. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость вертикального обрабатывающего центра в течение всего срока службы.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с широкими направляющими скольжения и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину вертикального обрабатывающего центра повышает надежность работы устройства смены инструмента и продлевает срок его службы.
Направляющие
Для осей вертикального обрабатывающего центра предусмотрены высокоточные прямоугольные направляющие скольжения повышенной жесткости, позволяющие производить силовую обработку в тяжелых режимах, используя весь потенциал режущего инструмента. Они покрыты специальным полимерным составом TURCITE-B, который не только предохраняет направляющие от износа, но также надолго сохраняет высокую износостойкость, жесткость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность вертикального обрабатывающего центра. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония) / REXROTH (Германия) / HIWIN (Тайвань).
Подшипники
В шпинделях вертикальных обрабатывающих центров Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Система быстрых осевых перемещений
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов вертикального обрабатывающего центра и детали.

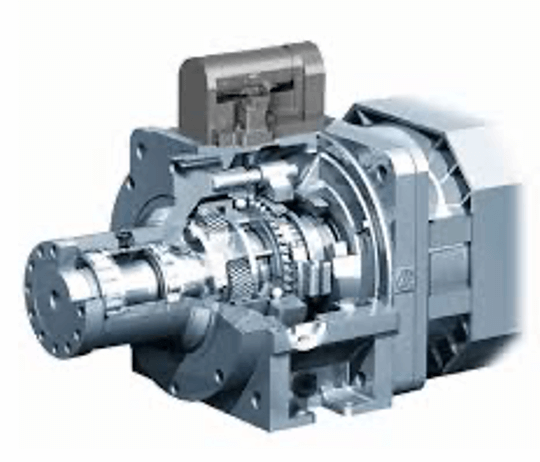

Шпиндель
Шпиндель вертикального обрабатывающего центра изготовлен профессиональным производителем KENTURN (Тайвань) / ROYAL (Тайвань) / POSA VOLIS (Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпиндели подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
Система охлаждения
Вертикальный обрабатывающий центр оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. Скорость потока составляет 40 л/мин, что обеспечивает достаточное охлаждение. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Вертикальный обрабатывающий центр оборудован пневматическим пистолетом и пистолетом СОЖ для очистки деталей от стружки.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.
Система автоматической смены инструмента
Стандартная вместимость инструментального магазина вертикального обрабатывающего центра составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованный дизайн направляющих держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Механизм реверса инструмента имеет криволинейный дизайн кулачка, что гарантирует плавную смену инструмента. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого. Магазины могут быть изготовлены под инструмент всех типов – BT/CAT/ISO/HSK/SK.
Пневматическая система
Пневматическая система подготавливает воздух, очищая его от загрязнений и влаги. Блок электромагнитных клапанов контролирует программу с помощью PLC (логика вертикального обрабатывающего центра), чтобы обеспечить быстрое и правильное выполнение смены инструмента. Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления инструмента и увеличивает срок службы шпинделя.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
|
Наименование
|
Ед.изм.
|
Значение
|
Стол
|
Размер стола
|
мм
|
650х1300
|
Ширина Т-образного паза
|
мм
|
18
|
Количество Т-образных пазов
|
шт.
|
5
|
Расстояние между Т-образными пазами
|
мм
|
125
|
Максимальная допустимая нагрузка на стол
|
кг
|
1000
|
Шпиндель
|
Тип передачи
|
|
ременный
|
Мощность привода шпинделя
номинальная / 30 мин
|
кВт
|
11/15*
(15/18.5**)
|
Частота вращения шпинделя
|
об/мин
|
6000
|
Конус шпинделя
|
|
ВТ-50
|
Расстояние от торца шпинделя до стола
|
мм
|
150 – 815
|
Перемещения
|
Перемещение по оси Х
|
мм
|
1100
|
Перемещение по оси Y
|
мм
|
650
|
Перемещение по оси Z
|
мм
|
665
|
Ускоренное перемещение по оси X
|
м/мин
|
15
|
Ускоренное перемещение по оси Y
|
м/мин
|
15
|
Ускоренное перемещение по оси Z
|
м/мин
|
12
|
Максимальная рабочая подача
|
мм/мин
|
10 000
|
Мощность привода оси X/Y/Z
|
кВт
|
2,5 / 2,5 / 2,5
|
Инструментальная система
|
Тип магазина
|
|
Манипулятор
|
Количество инструментов
|
позиций
|
24
|
Максимальный диаметр инструмента /
без соседних инструментов
|
мм
|
Ø78 / Ø100
|
Максимальная длина инструмента
|
мм
|
300
|
Максимальный вес инструмента
|
кг
|
8
|
Скорость смены инструмента
|
сек
|
3,5
|
Точность
|
Точность позиционирования
|
мм
|
±0,012
|
Повторяемость
|
мм
|
±0,008
|
Торцевое биение шпинделя
|
мм
|
≤0,005
|
Радиальное биение шпинделя
|
мм
|
≤0,007
|
Прочее
|
Потребляемая мощность
|
кВА
|
20
|
Система ЧПУ
|
|
FANUC / SIEMENS**
/ MITSUBISHI**
|
Масса вертикального обрабатывающего центра
|
кг
|
8500
|
Габариты вертикального обрабатывающего центра (длина х высота х ширина)
|
Мм
|
3300х2700х3000
|
