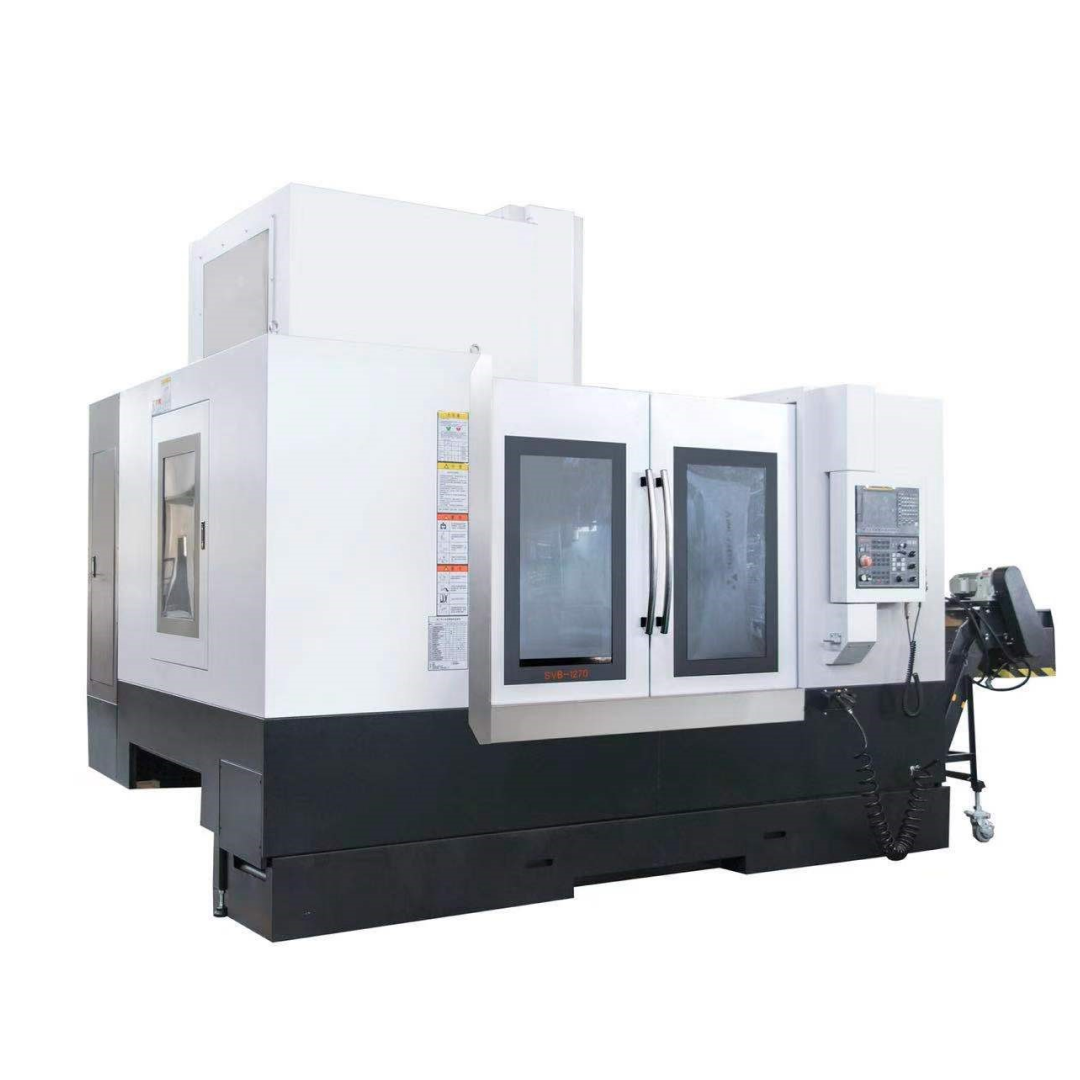

Вертикальный обрабатывающий центр SVB-1270 благодаря высокоскоростным линейным направляющим качения и шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки.
Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного серого чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой.
Станок может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.
![](/upload/iblock/42e/nifv65d19mmqqvllf2z7uewpnq2kqtze.png)

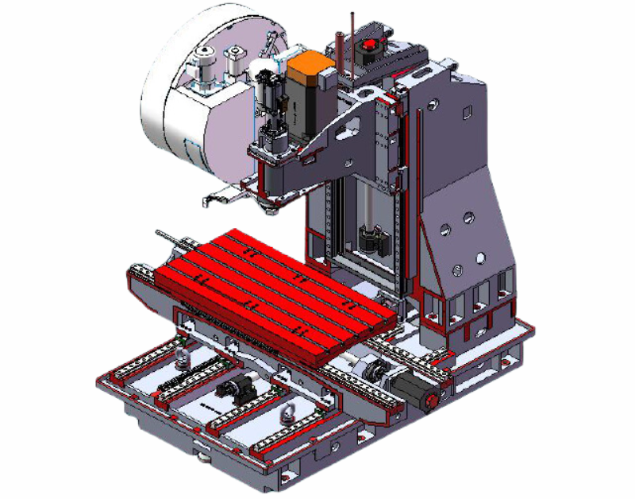

СТАНИНА
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину станка повышает надежность работы устройства смены инструмента и продлевает срок его службы.
![](/upload/iblock/35a/q5vbf9u5hlj3opgitvgnq154wm0xz3zi.png)

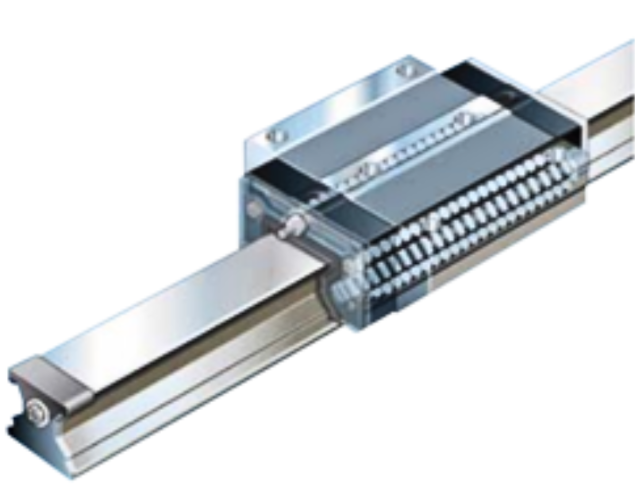

НАПРАВЛЯЮЩИЕ
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / HIWIN (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм
![](/upload/iblock/3f5/owkd1tpva83nut3mqj0c2jftnncuu480.png)

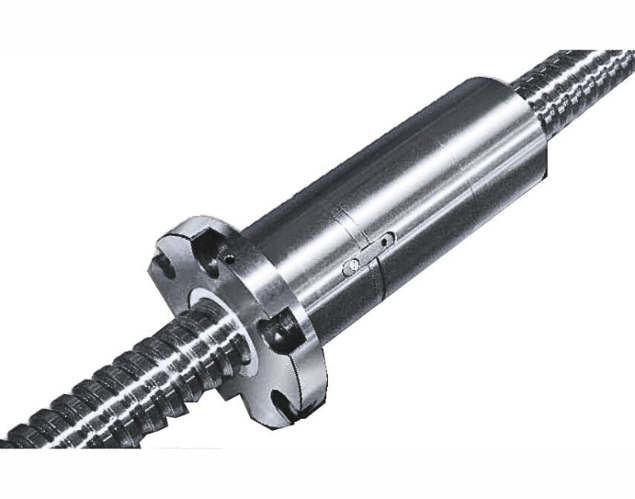

ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / HIWIN (Япония)
![](/upload/iblock/f55/k05j0v4jp75z9yc8r4ca6t2k01a6iyra.png)

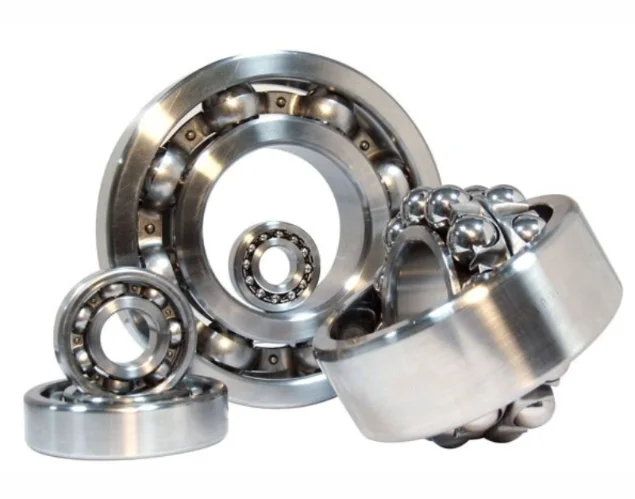

ПОДШИПНИКИ
В станках SVB-1270 устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
![](/upload/iblock/3cb/1f356tuhe8xqr6iuep7e470ecva6cnjz.png)

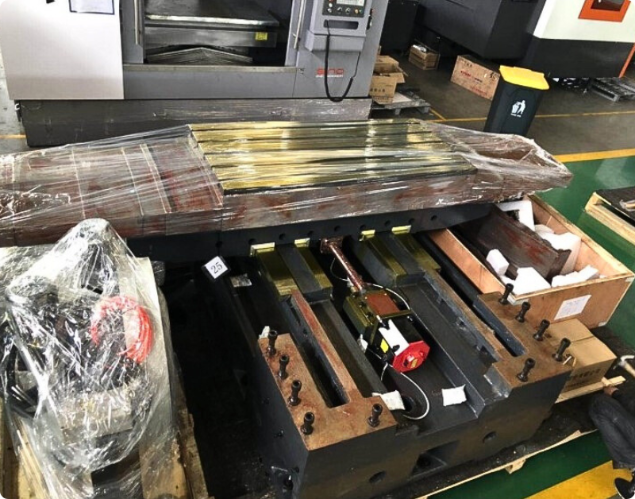

СИСТЕМА БЫСТРЫХ ОСЕВЫХ ПЕРЕМЕЩЕНИЙ
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.
![](/upload/iblock/f89/ufg5r0ao5arvhk6vfwsh05y5zooozfu8.png)

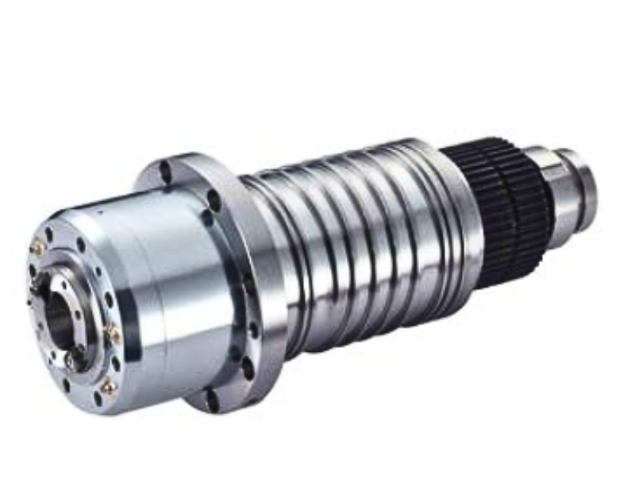

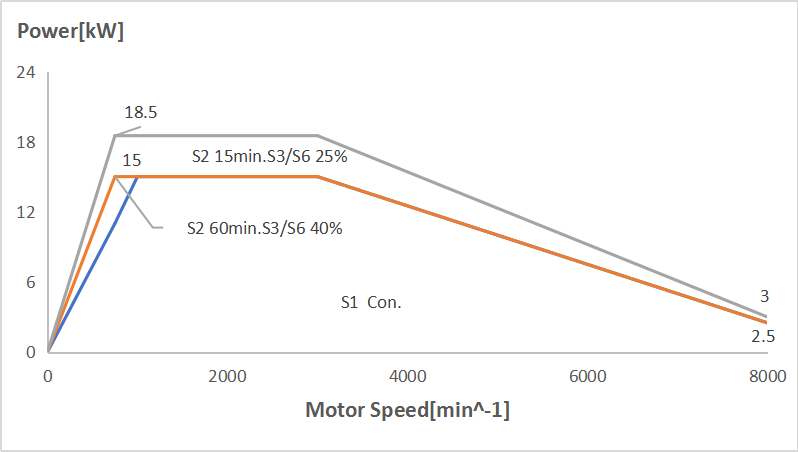

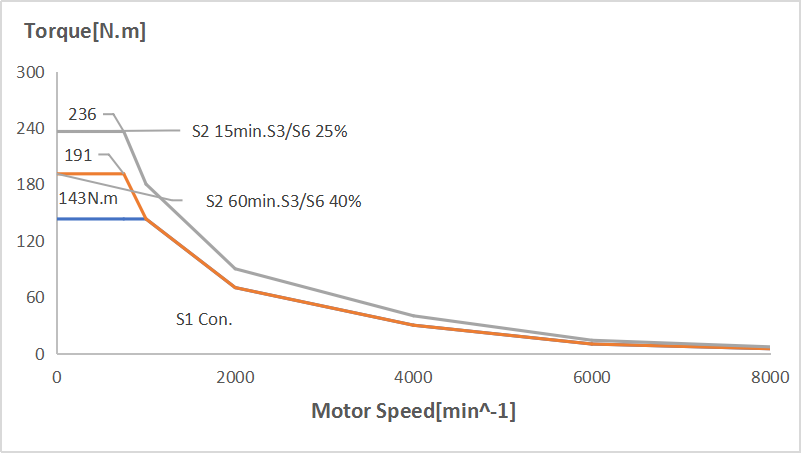

ШПИНДЕЛЬ
Шпиндель станка изготовлен профессиональным производителем KENTURN (Тайвань) / ROYAL (Тайвань) / OKADA (Тайвань) / VYUCHENG (Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
![](/upload/iblock/cc8/8gh0k5txfyjox2sb5s589colef3cms81.png)

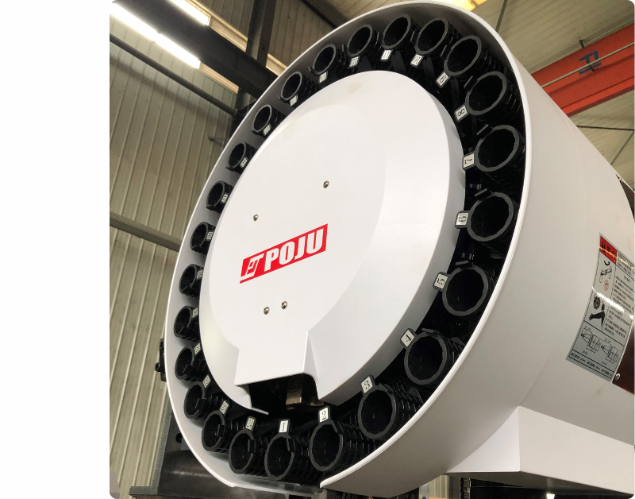

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Стандартная вместимость инструментального магазина станка составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.
![](/upload/iblock/96b/e6c7vdt44umyg4nlm7ayfdf5csumswoq.png)

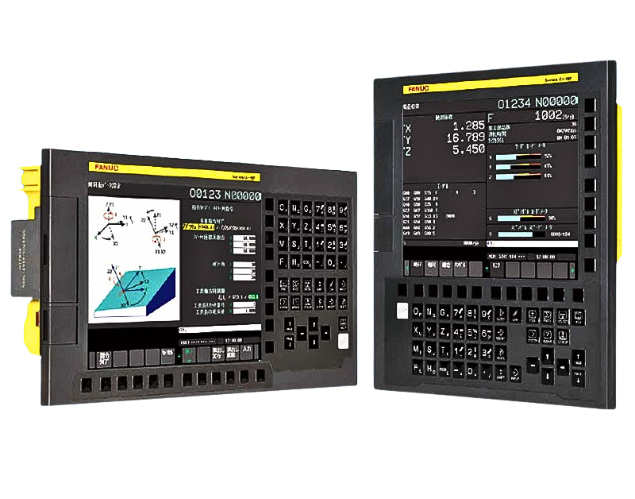

СИСТЕМА ЧПУ
- Объём памяти 2Мб
- Количество УП для хранения в памяти ЧПУ – 1000 шт.
- Пакет функций высокоскоростной и высокоточной обработки (AICC II)
- Функция выбора условий обработки
- Средства кастомизации интерфейса (FANUC Picture)
- Динамический графический дисплей
- Графическое руководство по ручной привязке инструмента
- Функция отработки кадров УП путем вращения маховика
СИСТЕМА ОХЛАЖДЕНИЯ
Станок оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Станок оборудован пневматическим пистолетом для очистки деталей от стружки.
Пневматическая система
Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.
Вертикальный обрабатывающий центр SVB-1270
Наименование |
Ед.изм. |
Значение |
|
Стол |
Размер стола |
мм |
1400х700 |
Ширина Т-образного паза |
мм |
18 |
|
Количество Т-образных пазов |
шт. |
5 |
|
Расстояние между Т-образными пазами |
мм |
125 |
|
Максимальная допустимая нагрузка на стол |
кг |
1000 |
|
Шпиндель |
Тип передачи |
|
ременный |
Мощность привода шпинделя |
кВт |
15/18,5 |
|
Частота вращения шпинделя |
об/мин |
6000 |
|
Конус шпинделя |
|
BT-50 |
|
Расстояние от торца шпинделя до стола |
мм |
150 - 850 |
|
Тип штревеля |
|
MSA403 P50T-1 |
|
Перемещения |
Перемещение по оси Х |
мм |
1200 |
Перемещение по оси Y |
мм |
700 |
|
Перемещение по оси Z |
мм |
700 |
|
Ускоренное перемещение по оси X |
м/мин |
24 |
|
Ускоренное перемещение по оси Y |
м/мин |
24 |
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
Максимальная скорость подачи |
мм/мин |
12000 |
|
Мощность привода оси X/Y/Z |
кВт |
3 / 3 / 3 |
|
Инструментальная система |
Тип магазина |
|
Манипулятор |
Количество инструментов |
позиций |
24 |
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
Ø110 / Ø220 |
|
Максимальная длина инструмента |
мм |
350 |
|
Максимальный вес инструмента |
кг |
15 |
|
Скорость смены инструмента |
сек |
3,5 |
|
Точность |
Точность позиционирования |
мм |
0,01 |
Повторяемость |
мм |
0,005 |
|
Прочее |
Потребляемая мощность |
кВА |
20 |
Система ЧПУ |
|
FANUC |
|
Масса станка |
кг |
9700 |
|
Габариты станка (ДхШхВ) |
мм |
4550*2860*3160 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
Система ЧПУ FANUC 0i MF PLUS (type 5) + 10,4” LCD |
Линейные направляющие качения роликового типа |
Конус шпинделя ВТ-50 |
Магазин инструментов на 24 позиций |
Теплообменник электрошкафа |
Централизованная автоматическая система смазки направляющих и ШВП |
Система подачи СОЖ |
Сопла на торце шпинделя для подачи СОЖ |
Сепаратор масла от СОЖ |
Полностью закрытая рабочая зона |
Автоматическая система выключения М30 |
Функция жесткого нарезания резьбы |
1 конвейера ленточного типа + 2 конвейер шнекового типа |
Смыв стружки в рабочей зоне |
Ручной переносной пульт управления перемещениями станка |
Сигнальная лампа |
Комплект инструмента для монтажа станка |
Регулируемые опоры для установки станка |
Техническая документация на русском языке |
