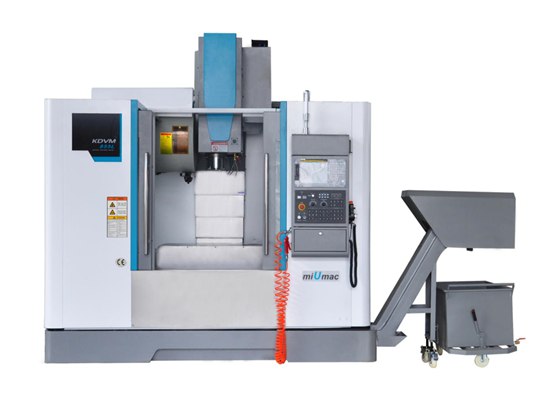

Вертикальный обрабатывающий центр KDVM-855L – трех-координатный высокопроизводительный фрезерный обрабатывающий центр с ЧПУ с подготовкой под 4-ую ось, который позволяет решать важные производственные задачи в таких отраслях промышленности как: автомобилестроение, приборостроение, аэрокосмическая промышленность, судостроение.
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость.
Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.

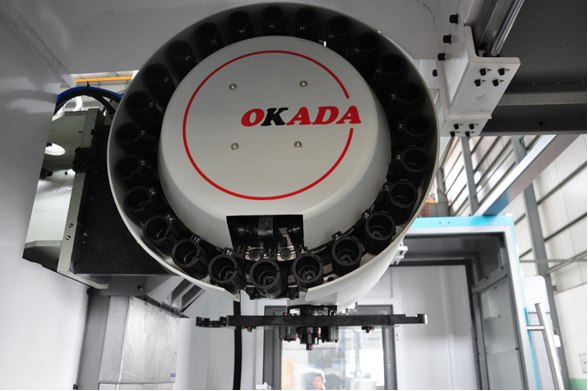

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Стандартная вместимость инструментального магазина станка составляет 24 позиций и устанавливается сбоку на колонне.
Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска.
Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.

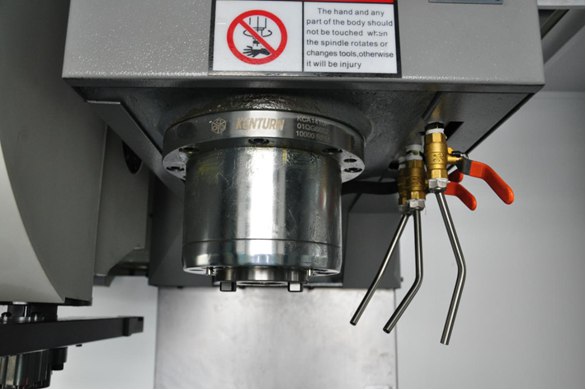

ШПИНДЕЛЬ
Шпиндель станка изготовлен профессиональным производителем KENTURN(Тайвань) / ROYAL(Тайвань) / VYUCHENG(Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
НАПРАВЛЯЮЩИЕ
На всех осях применяются линейные направляющие роликового типа (Тайвань).
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония) / HIWIN (Япония).
Технические характеристики
| Наименование | Ед. изм. | Значение | |
| Рабочий стол | Размер рабочего стола | мм |
1000х500 |
| Максимальная допустимая нагрузка на стол | кг | 8000 | |
| Т-образный паз | мм | 18х5х90 | |
| Перемещения | Перемещение по оси X | мм | 800 |
| Перемещение по оси Y | мм | 550 | |
| Перемещение по оси Z | мм | 550 | |
| Расстояние от центра шпинделя до направляющей колонны | мм | 595 | |
| Расстояние от торца шпинделя до рабочего стола | мм | 120-670 | |
| Шпиндель | Конус шпинделя | BT-40 | |
| Мощность привода шпинделя | кВт | 11 / 15 | |
| Частота вращения шпинделя | об/мин | 8000 | |
| Инструментальная система | Количество инструментов | позиций | 24 |
| Максимальный диаметр инструмента | мм | 120 | |
| Максимальный вес инструмента | кг | 8 | |
| Скорость смены инструмента | сек. | 2 | |
| Точность | Точность позиционирования | мм | ±0,006 |
| Повторяемость | мм | ±0,004 | |
| Прочее | Система ЧПУ | Fanuc 0i MF5 | |
| Масса станка | кг | 5300 | |
| Габариты (ДхШхВ) | мм | 3800x2400x2700 | |
Стандартная комплектация
- Программная система Fanuc 0i MF (5)
- Мощность серводвигателя шпинделя 11/15 кВт
- Автоматический магазин на 24 инструмента
- Подшипники и направляющие PMI/Hiwin (Тайвань)
- Защитное ограждение
- Кондиционер для электрического шкафа
- Шпиндель BT 40, частота вращения 8000 об/ мин
- Система СОЖ
- Транспортер удаления стружки
- LED лампочка подсветка
- Трехцветная сигнальная лампа
- Автоматическая блокировка дверей
- Пневматический пистолет

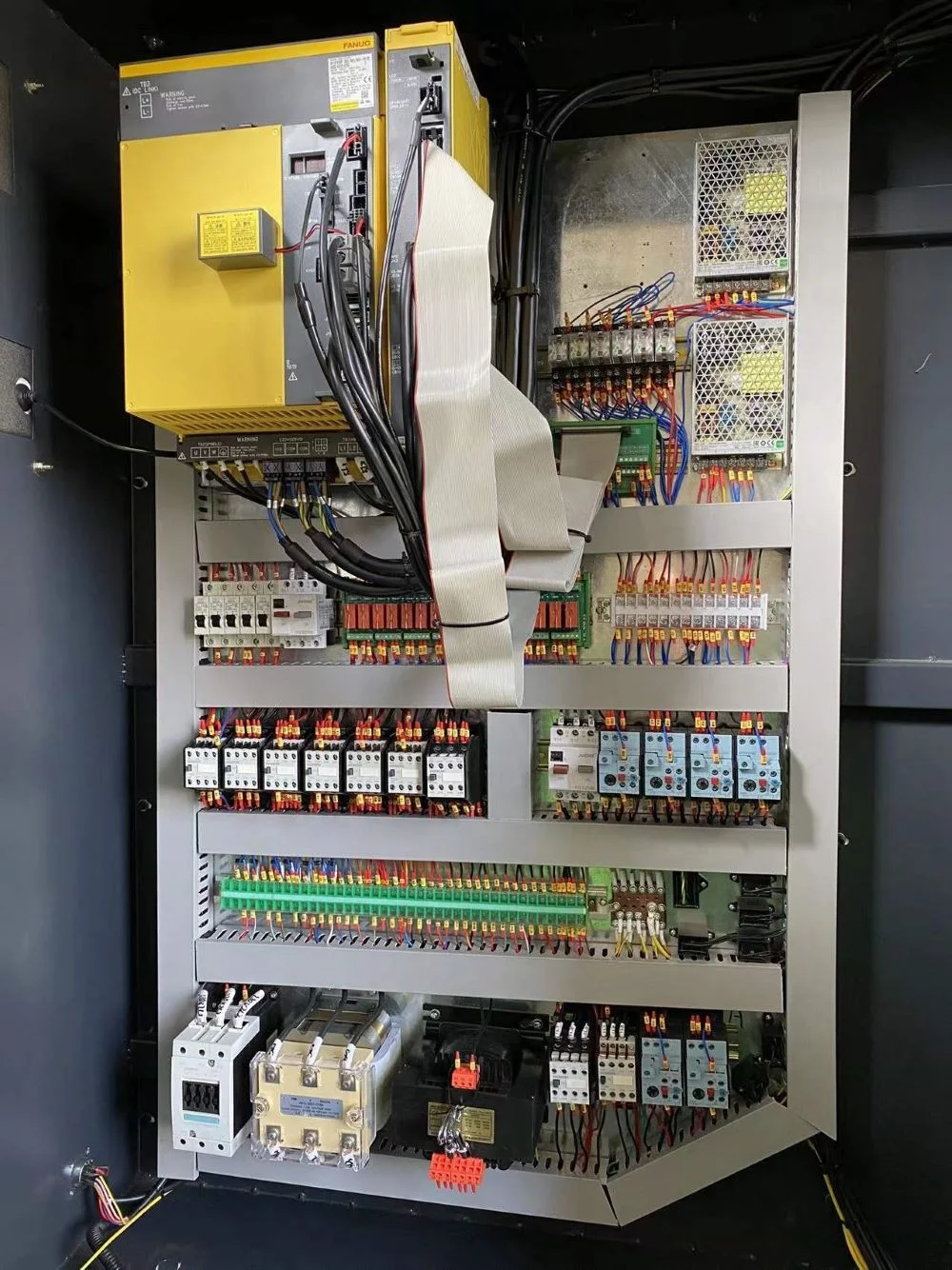

- Основные электрические компоненты SIEMENS или Schneider
- Инструментальный ящик

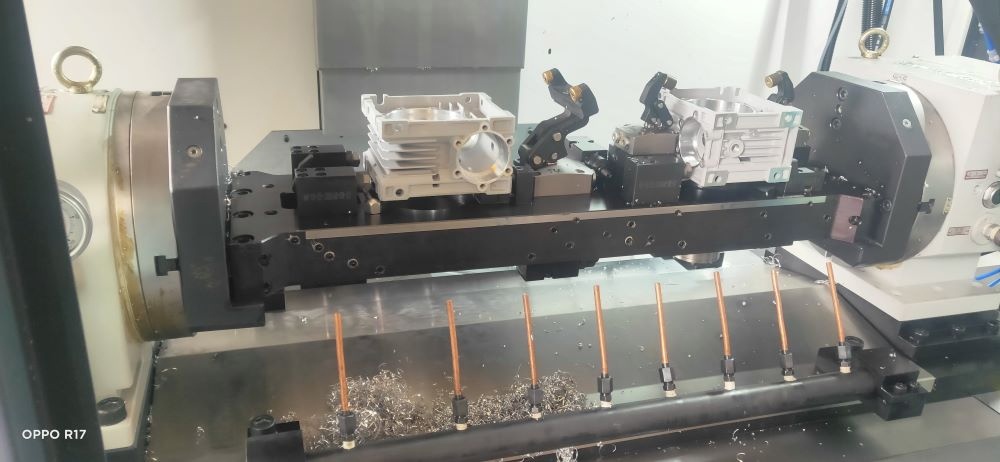

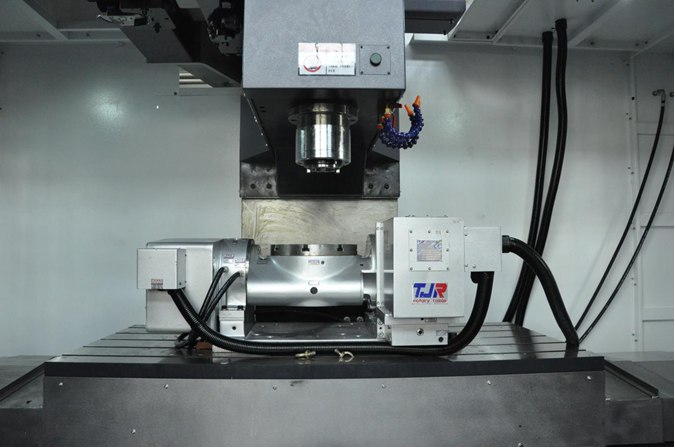

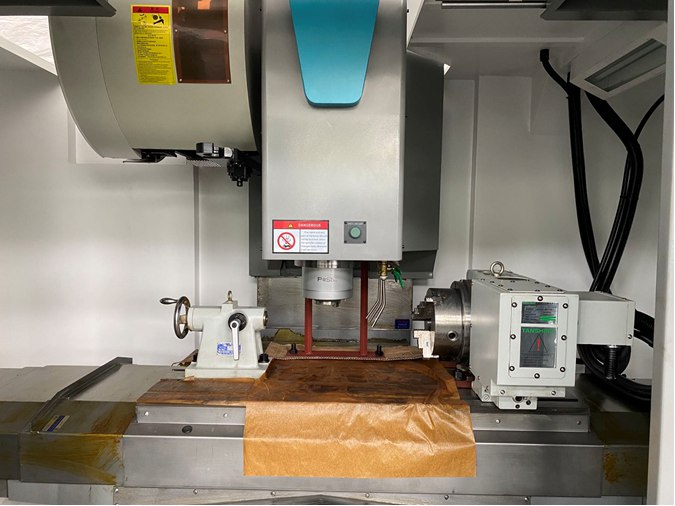

- Подготовка под 4-ю ось
