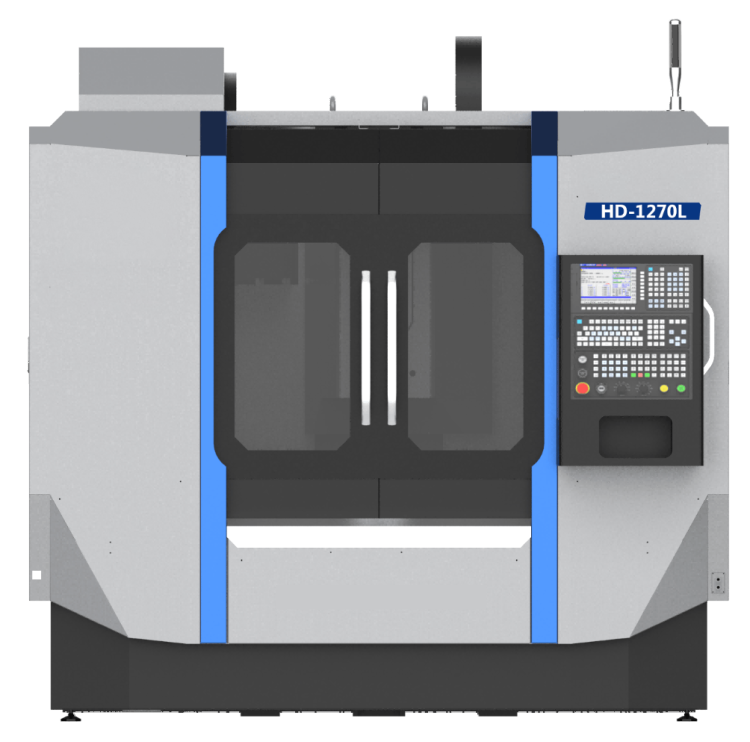

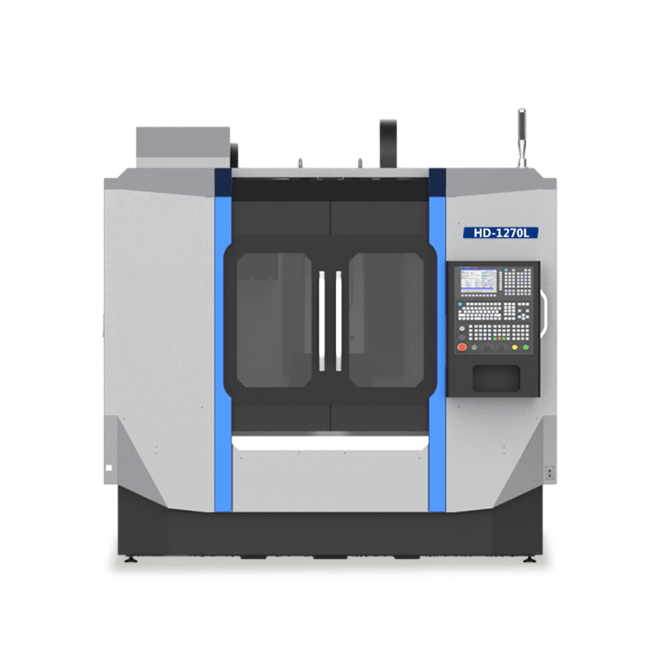

Вертикальный обрабатывающий центр HD-1270L широко используется для обработки двухмерных и трехмерных моделей со сложными формами и поверхностями. Подходит для массового производства на производственных площадках.
Станина
Для станины станков используется серый чугун HT300, который обладает высокой жесткостью, стабильностью, прочностью и хорошей износостойкостью. Эксплуатация проста, а точность обработки надежна.

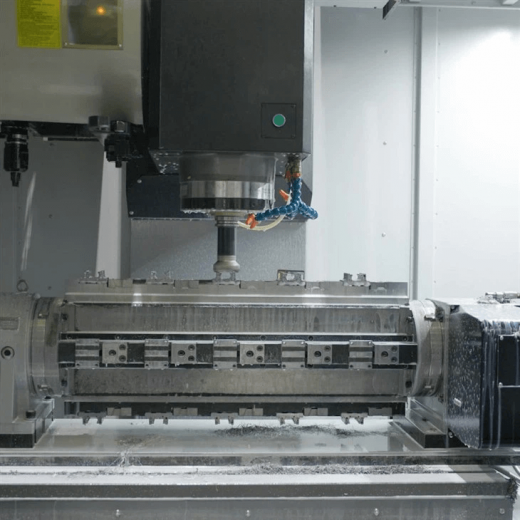

Они могут обрабатывать металлы различными операциями, такими как фрезерование, сверление, растачивание и нарезание резьбы.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП
Три оси с высокоточными и износостойкими линейными направляющими. Все оси оснащены ШВП класса C3 большого диаметра.
Шпиндель
Главный серводвигатель переменного тока, высокий выходной крутящий момент и высокая чувствительность передачи. Максимальная скорость вращения шпинделя составляет 10000 об/мин. Двигатель может непрерывно работать в течение 24 часов.
Шпиндель оснащен высокоточным подшипником класса P4. Держатель инструмента и позиционирование точны и надежны. Возможность подачи воздуха через шпиндель.
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Быстрое время смены инструмента. Можно заранее подготовить необходимые инструменты для следующего процесса и увеличить эффективность обработки.
РЕГУЛИРОВКА ПРИ СБОРКЕ
Использование лазерного интерферометра и измерительной системы ballbar для дополнительной проверки работы станка и ля точной настройки в процессе сборки, что обеспечивает его надежность и точность. Обкатка в течение 24-часовой работы.
Система смазки
Применяется масляный радиатор для охлаждения и смазки главного шпинделя. Оснащен автоматической смазкой направляющих и ШВП.
Технические характеристики
| Наименование | Ед. изм. | Значение | |
| Стол | Размер рабочего стола | мм | 1360х710 |
| Количество Т-образных пазов | шт. | 5 | |
| Расстояние между Т-образными пазами | мм | 152,5 | |
| Ширина Т-образного паза | мм | 18 | |
| Максимальная допустимая нагрузка на стол | кг | 1000 | |
| Перемещения | Перемещение по оси X | мм | 1200 |
| Перемещение по оси Y | мм | 700 | |
| Перемещение по оси Z | мм | 700 | |
| Ускоренное перемещение по оси X | м/мин | 24 | |
| Ускоренное перемещение по оси Y | м/мин | 24 | |
| Ускоренное перемещение по оси Z | м/мин | 24 | |
| Мощность двигателя по осям X / Y / Z | кВт | 3 / 3 / 3 | |
| Скорость рабочей подачи | мм/мин | 10000 | |
| Шпиндель | Тип передачи | ременный | |
| Мощность привода шпинделя | кВт | 15 / 18 | |
| Частота вращения шпинделя | об/мин | 8000 | |
| Конус шпинделя | ВТ-50 | ||
| Расстояние от торца шпинделя до стола | мм | 75-775 | |
| Инструментальная система | Тип магазина | автоматический | |
| Количество инструментов | позиций | 24 | |
| Максимальный диаметр инструмента при полной загрузке/при пустых соседних ячейках | мм | 112 / 200 | |
| Максимальная длина инструмента | мм | 400 | |
| Максимальный вес инструмента | кг | 18 | |
| Точность | Точность позиционирования | мм | ±0.005/300 |
| Повторяемость | мм | ±0.003/300 | |

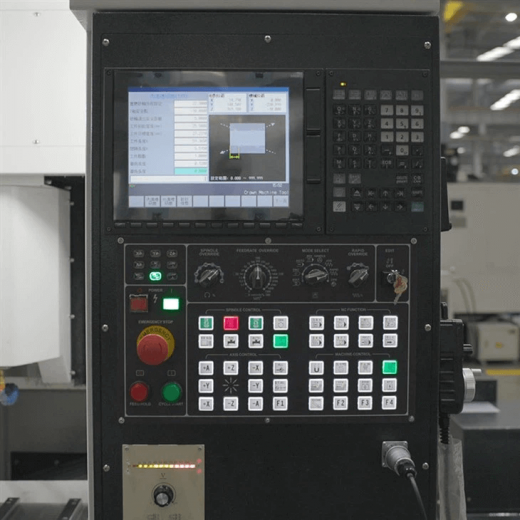

| Прочее | Система ЧПУ | FANUC 0i-MF Plus (5) | |
| Масса станка | кг | 9280 | |
| Габариты станка (ДхШхВ) | мм | 3838х3230х3223 | |
Обработка металла и прочих материалов фрезерованием — это способ, который не утрачивает своей актуальности и эффективности при достаточной простоте технологии. Данный метод является универсальным и многогранным, так как типов фрезеровки много и каждый имеет свои особенности и преимущества.
