Китай

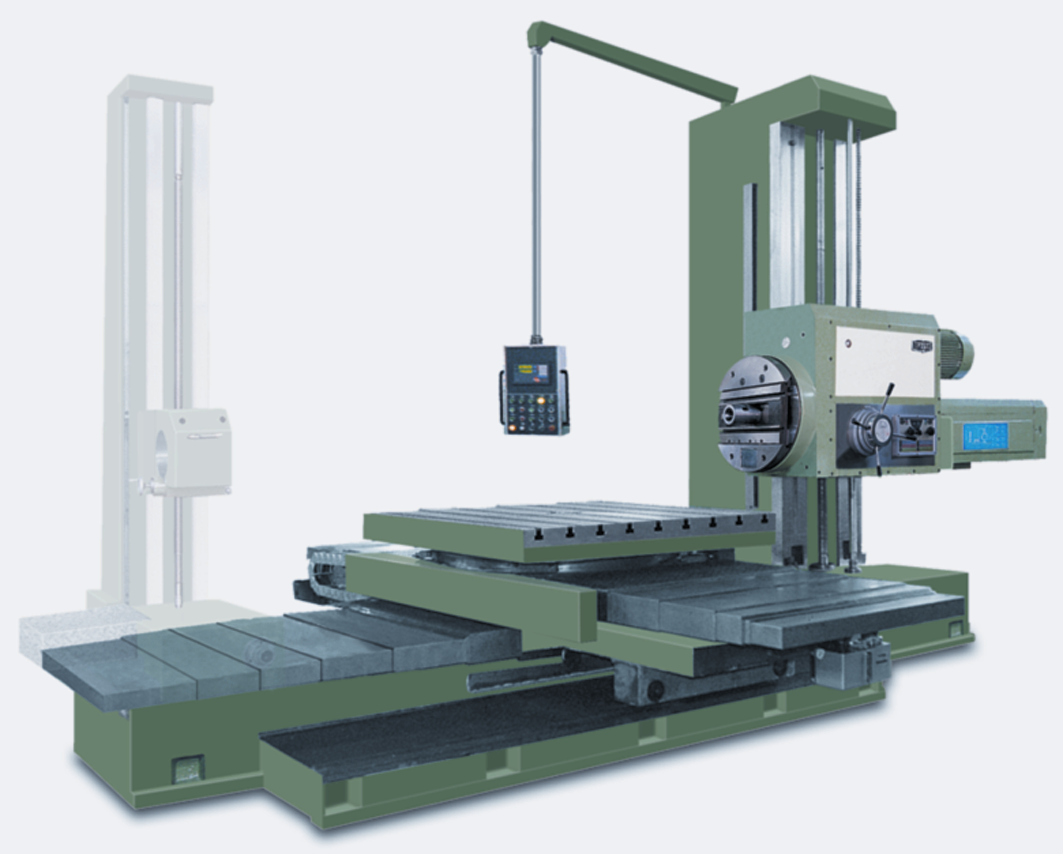

Станок предназначен для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точностью расположения. На станке возможно производить сверление, растачивание, зенкерование и развертывание отверстий, а также выполнять фрезерование. В стандартной комплектации станок оборудован системой цифровой индикации (УЦИ) для осей X, Y.
Cтанина и колонна
Станина и колонна станка отлиты из высококачественного чугуна и имеют внутренние рёбра жёсткости для максимальной жёсткости и стабильности. Направляющие скольжения на станине и колонне закалены и отшабрены вручную для максимально точного и плавного передвижения стола и шпиндельной бабки.
Шпиндельная бабка
Первичная частота вращения шпинделя регулируется с помощью переключателей на самой шпиндельной бабке.
Электрогидравлические блокировочные устройства
Электрогидравлические блокировочные устройства установлены на все движущиеся элементы суппорта и стола. При движении одного элемента, движение второго блокируется.
Панель оператора
Панель оператора установлена в подвесном положении и имеет поворотный механизм. Панель оператора интуитивно понятна и проста в управлении.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |||
| Наименование | Ед. изм. | Характеристика | |
| Шпиндель | Диаметр шпинделя | мм | 110 |
| Конус шпинделя | КМ6 | ||
| Максимальный крутящий момент | Н*м | 1 225 | |
| Максимальная осевая нагрузка | Н | 12 250 | |
| Количество скоростей | 22 | ||
| Скорость вращения | об./мин. | 8 – 1 000 | |
| Мощность главного двигателя | кВт | 7,5 | |
| Планшайба | Максимальный крутящий момент | Н*м | 1 960 |
| Диаметр | мм | 600 | |
| Скорость вращения | об./мин. | 4 - 200 | |
| Количество скоростей | 18 | ||
| Рабочий стол | Рабочая поверхность стола | мм | Опционально, по запросу |
| Перемещения | Перемещение ползуна планшайбы (Ось U) | мм | 180 |
| Перемещение по оси X | мм | 2 000 | |
| Перемещение по оси Y | мм | 1600 | |
| Перемещение по оси W (выдвижение шпинделя) | мм | 600 | |
| Подачи | Ускоренное перемещение по осям X, Y, Z, W | мм/мин. | 2 500 |
| Рабочая подача по осям X, Y, Z / W | мм/об. | 0,04 - 6 / 0,01 – 1,88 | |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА: |
|
УЦИ на оси X, Y |
|
Подвесной пульт управления |
|
Планшайба Ø600 мм |
|
Держатель токарного инструмента для планшайбы |
|
Конус шпинделя – КМ6 |
|
Система смазки направляющих |
|
Освещение рабочей зоны |
|
Анкерные болты и опоры |
|
Инструменты для обслуживания станка |
|
Телескопическая защита горизонтальных направляющих |
|
Комплект технической документации на русском языке |
