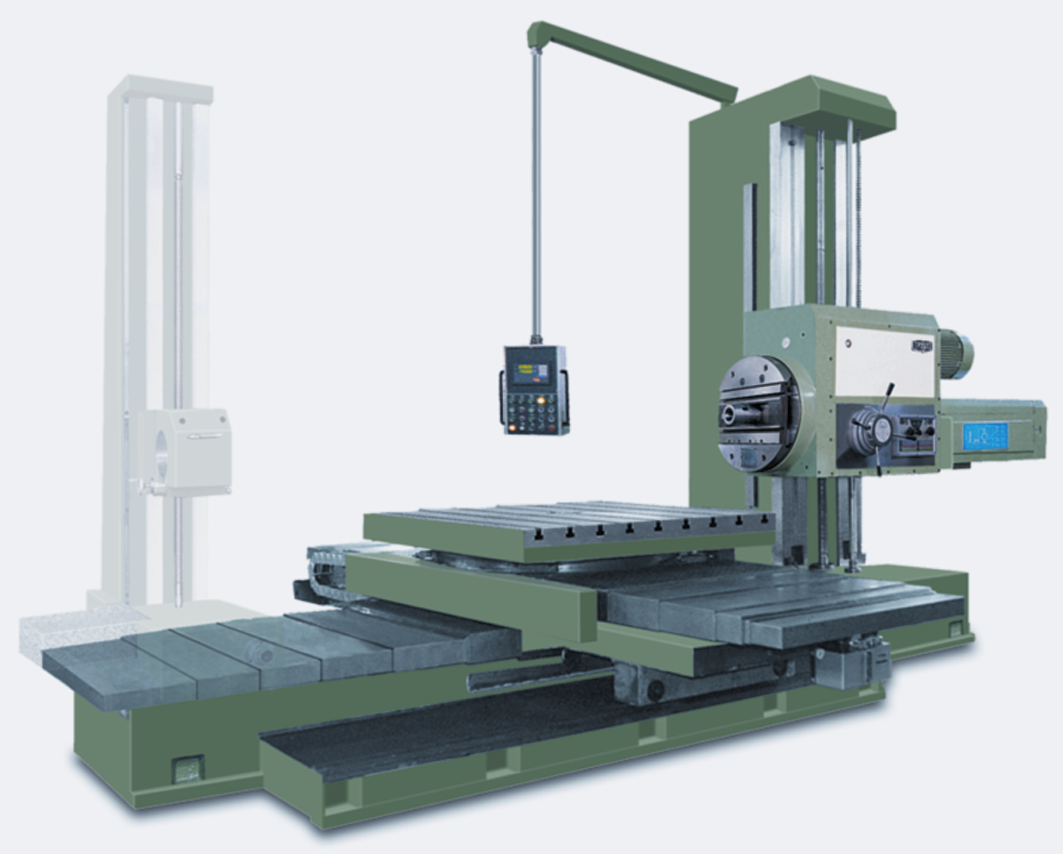

Горизонтальный-расточной станок SMTCL TPX6113
Ширина стола, мм: 1400
Перемещение по осям X/Y/Z, мм: 1 600 / 1400 / 2000
Конус шпинделя: метрический 80
Мощность шпинделя, кВт: 15
Частота вращения шпинделя, об/мин: 4 - 800
Вес, кг: 24000
Страна-производитель:
Китай
Станок предназначен для обработки корпусных деталей массой до 8 000 кг, имеющих точные отверстия, связанные между собой точностью расположения. На станке возможно производить сверление, растачивание, зенкерование и развертывание отверстий, а также выполнять фрезерование. В стандартной комплектации станок оборудован системой цифровой индикации (УЦИ) для осей X, Y.
Cтанина и колонна
Станина и колонна станка отлиты из высококачественного чугуна и имеют внутренние рёбра жёсткости для максимальной жёсткости и стабильности. Направляющие скольжения на станине и колонне закалены и отшабрены вручную для максимально точного и плавного передвижения стола и шпиндельной бабки.
Шпиндельная бабка
Первичная частота вращения шпинделя регулируется с помощью переключателей на самой шпиндельной бабке.
Электрогидравлические блокировочные устройства
Электрогидравлические блокировочные устройства установлены на все движущиеся элементы суппорта и стола. При движении одного элемента, движение второго блокируется.
Панель оператора
Панель оператора установлена в подвесном положении и имеет поворотный механизм. Панель оператора интуитивно понятна и проста в управлении.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Шпиндель |
Диаметр шпинделя |
мм |
130 |
|
Конус шпинделя |
|
метрический 80 |
|
|
Максимальный крутящий момент |
Н*м |
3 136 |
|
|
Максимальная осевая нагрузка |
Н |
31 360 |
|
|
Количество скоростей |
|
24 |
|
|
Скорость вращения |
об./мин. |
4 - 800 |
|
|
Мощность главного двигателя |
кВт |
15 |
|
|
Планшайба |
Максимальный крутящий момент |
Н*м |
4 900 |
|
Диаметр |
мм |
750 |
|
|
Скорость вращения |
об./мин. |
2,5 – 125 |
|
|
Количество скоростей |
|
18 |
|
|
Рабочий стол |
Рабочая поверхность стола |
мм |
1 600 х 1 400 |
|
Максимально допустимая нагрузка на стол |
кг |
8 000 |
|
|
Ширина Т-пазов |
мм |
28 |
|
|
Количество Т-пазов |
|
9 |
|
|
Перемещения |
Перемещение ползуна планшайбы (Ось U) |
мм |
250 |
|
Перемещение по оси X |
мм |
1 600 |
|
|
Перемещение по оси Y |
мм |
1 400 |
|
|
Перемещение по оси Z |
мм |
2 000 |
|
|
Перемещение по оси W (выдвижение шпинделя) |
мм |
900 |
|
|
Вращение по оси B |
град. |
360 |
|
|
Подачи |
Ускоренное перемещение по осям X, Y, Z, W |
мм/мин. |
2 500 |
|
Рабочая подача по осям X, Y, Z / W |
мм/об. |
0,05 - 8 / 0,01 – 2 |
|
|
Другие параметры |
Вес станка, без задней колонны |
кг |
24 000 |
|
Габаритные размеры (Д х Ш х В) |
мм |
6 995 х 3 647 х 3 442 |
|
